FM-приёмник c ФАПЧ
Фазовая автоподстройка частоты при приёме FM-сигнала
В этом примере соберём приёмник FM-сигнала на основе фазовой автоподстройки частоты (ФАПЧ). Исследуем захват сигнала с шумом, восстановление модуляции и пульсации на выходе. Модель состоит из базовых блоков Engee, поэтому доступны все внутренние сигналы петли.
FM-сигнал задаётся выражением
Несущая имеет частоту 10 Гц, а модулирующий сигнал — рад/с. Индекс модуляции .
Фазовый детектор перемножает входной сигнал и сигнал генератора:
Фильтр подавляет составляющую удвоенной несущей. При малой разности фаз коэффициент детектора . В петле используются два ФНЧ и ПИ-регулятор:
где с, , .
Линеаризованная модель петли имеет передаточные функции
На частоте модуляции определяет усиление и фазовый сдвиг восстановленного сигнала.
Расчёт характеристик петли
Рассчитаем индекс модуляции, подавление удвоенной несущей и отклик петли на частоте 0.5 Гц.
using Main: engee, plot, plot!, histogram, hline!, savefig, Animation, frame, gif
Kd = 0.5 # коэффициент фазового детектора, 1/рад
τ = 0.02 # постоянная времени каждого ФНЧ, с
Kp, Ki = 15.0, 100.0 # коэффициенты ПИ-регулятора
ω0 = 62.8319 # несущая частота, рад/с
Am, Ω = 1.5, π # амплитуда отклонения частоты и частота модуляции, рад/с
pll_F(s) = 1 / (τ * s + 1)^2 # два последовательных ФНЧ
pll_C(s) = Kp + Ki / s # ПИ-регулятор
pll_L(s) = Kd * pll_F(s) * pll_C(s) / s # разомкнутая петля: ГУН интегрирует частоту в фазу
pll_H(s) = pll_L(s) / (1 + pll_L(s)) # от отклонения частоты входа к сигналу управления
β = Am / Ω
ripple = Kp * Kd * abs(pll_F(2im * ω0)) # амплитуда составляющей 2ω0 после фильтров и Kp
Hm = pll_H(im * Ω)
println("Индекс модуляции β = ", round(β, digits = 3))
println("Ослабление составляющей 2ω0 двумя ФНЧ: ", round(abs(pll_F(2im * ω0)), digits = 3))
println("Оценка пульсаций 2ω0 в сигнале управления: ", round(ripple, digits = 2), " рад/с")
println("|H| на частоте модуляции: ", round(abs(Hm), digits = 3),
", фаза ", round(rad2deg(angle(Hm)), digits = 1), "°")
На частоте модуляции расчёт даёт усиление около 1.2 и сдвиг фазы около −4°. На частоте удвоенной несущей, 20 Гц, фильтры пропускают примерно 14 % амплитуды. Поэтому на выходе ожидаются заметные пульсации.
Описание модели

Модель содержит следующие части:
| Часть петли | Блоки Engee |
|---|---|
| FM-источник и шум | Sine Wave, Integrator, Random Number |
| Фазовый детектор | Product |
| Фильтры и ПИ-регулятор | Transfer Fcn, Gain, Integrator |
| Управляемый генератор | Integrator, Trigonometric Function |
| Запись сигналов | To Workspace |
Шаг расчёта — 0.5 мс, время моделирования — 6 с. Анализируем модуляцию, выход демодулятора, вход приёмника, сигнал генератора и управление его частотой.
Загрузим модель из папки примера и запустим расчёт.
using Statistics
model_name = "PLL_FM"
model_file = joinpath(@__DIR__, "PLL_FM.engee")
model = engee.load(model_file; force=true)
# Запуск моделирования; сигналы To Workspace появятся в рабочей области
engee.run(model)
Получим сигналы из блоков To Workspace.
# To Workspace хранит сигнал в виде таблицы: time, value.
function signal_data(signal)
table = collect(signal)
return table[!, 1], table[!, 2]
end
t_mod, x_mod = signal_data(Core.eval(Main, :(mod_sig)))
t_fm, x_fm = signal_data(Core.eval(Main, :(fm_in)))
t_vco, x_vco = signal_data(Core.eval(Main, :(pll_vco_sig)))
t_dem, x_dem = signal_data(Core.eval(Main, :(demod_sig)))
t_ctrl, x_ctrl = signal_data(Core.eval(Main, :(ctrl_sig)))
t_freq, x_freq = signal_data(Core.eval(Main, :(vco_freq)))
omega0 = 62.8319
freq_deviation = x_freq .- omega0
println("Число отсчётов: ", length(t_mod))
println("Длительность: ", last(t_mod), " с")
println("RMS mod_sig: ", round(sqrt(mean(x_mod .^ 2)), digits=4))
println("RMS demod_sig: ", round(sqrt(mean(x_dem .^ 2)), digits=4))
Записано 12001 отсчёт. Среднеквадратическое значение модуляции близко к 1.06 рад/с; выход демодулятора содержит также пульсации петли.
После получения данных закроем модель.
engee.close(model_name; force = true)
Сравним модуляцию и выход демодулятора, входной сигнал и генератор, а также управление и отклонение частоты.
# 1. Модулирующий и демодулированный сигналы.
p1 = plot(
t_mod, x_mod;
label="Модуляция",
linewidth=2,
ylabel="Амплитуда",
title="Модулирующий и демодулированный сигналы",
legend=:topright, legendfontsize=8, xlabel="Время, с",
grid=true
)
plot!(
p1, t_dem, x_dem;
label="Выход демодулятора",
linewidth=1.5,
linestyle=:dash
)
# 2. FM-сигнал и сигнал VCO на коротком участке.
p2 = plot(
t_fm, x_fm;
label="Входной FM-сигнал",
linewidth=1.2,
xlims=(2.0, 2.4),
ylabel="Амплитуда",
title="FM-сигнал и VCO",
legend=:topright, legendfontsize=8, xlabel="Время, с",
grid=true
)
plot!(
p2, t_vco, x_vco;
label="ГУН",
linewidth=1.2,
linestyle=:dash
)
# 3. Управляющий сигнал и отклонение частоты VCO.
p3 = plot(
t_ctrl, x_ctrl;
label="Сигнал управления",
linewidth=2,
ylabel="рад/с",
title="Управление VCO",
legend=:topright, legendfontsize=8, xlabel="Время, с",
grid=true
)
plot!(
p3, t_freq, freq_deviation;
label="Отклонение частоты",
linewidth=1.2,
linestyle=:dash
)
# 4. Увеличенный фрагмент реакции PLL.
p4 = plot(
t_mod, x_mod;
label="Модуляция",
linewidth=2,
xlims=(2.0, 4.0),
ylabel="Амплитуда",
title="Реакция PLL",
legend=:topright, legendfontsize=8, xlabel="Время, с",
grid=true
)
plot!(
p4, t_dem, x_dem;
label="Выход демодулятора",
linewidth=1.5,
linestyle=:dash
)
plot(
p1, p2, p3, p4;
layout=(2, 2),
size=(1400, 1050)
)

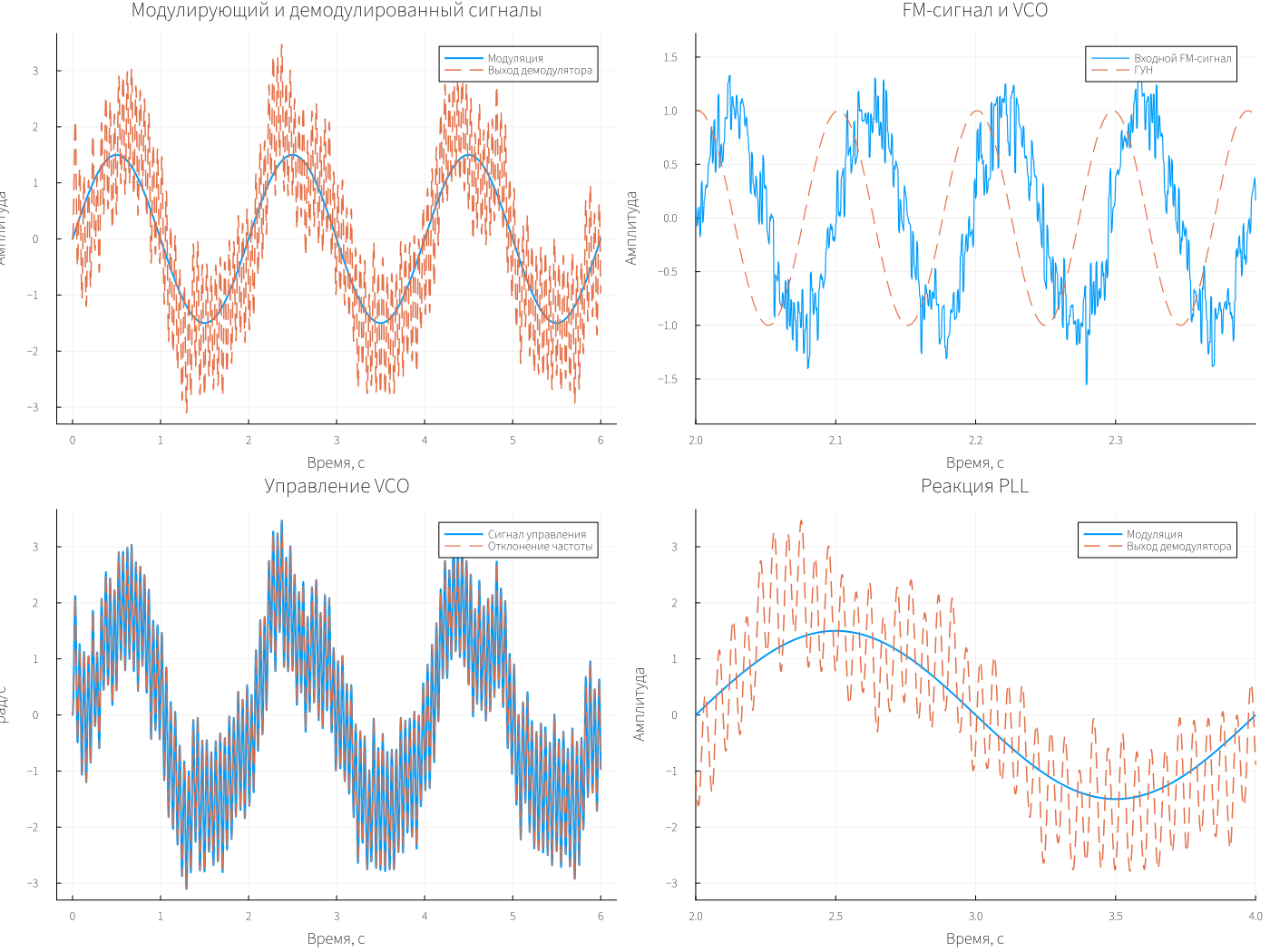

Выход повторяет модуляцию с частотой 0.5 Гц. Поверх неё видны пульсации около 20 Гц — составляющая удвоенной несущей. Сигнал генератора находится в квадратуре с входом, а управление соответствует отклонению его частоты.
Оценим амплитуды после завершения переходного процесса, начиная с 2 с.
# Амплитуда гармоники частоты f (Гц) в сигнале x(t) на участке t ≥ t_start
function harmonic_amplitude(t, x, f; t_start = 2.0)
mask = t .>= t_start
tt, xx = t[mask], x[mask]
c = sum(xx .* cos.(2π * f .* tt))
s = sum(xx .* sin.(2π * f .* tt))
return 2 * hypot(c, s) / length(tt)
end
a_mod = harmonic_amplitude(t_mod, x_mod, 0.5)
a_dem = harmonic_amplitude(t_dem, x_dem, 0.5)
a_2f0 = harmonic_amplitude(t_dem, x_dem, 20.0)
println("mod_sig, 0.5 Гц: ", round(a_mod, digits = 3), " рад/с")
println("demod_sig, 0.5 Гц: ", round(a_dem, digits = 3), " рад/с; отношение ", round(a_dem / a_mod, digits = 3),
" (теория |H| = ", round(abs(Hm), digits = 3), ")")
println("demod_sig, 20 Гц: ", round(a_2f0, digits = 3), " рад/с")
@assert length(t_mod) > 100 && all(isfinite, x_dem)
string("PLL FM passed; samples=", length(t_mod), "; modulation gain=", round(a_dem/a_mod; digits=3))
Измеренное усиление на частоте модуляции — около 1.17, что близко к расчёту. Остаточная составляющая 20 Гц связана с ограниченным подавлением фильтров. Изменяя их параметры и коэффициенты ПИ-регулятора, можно исследовать влияние полосы петли на демодуляцию.
Вывод
ФАПЧ отслеживает FM-сигнал и восстанавливает модуляцию с усилением около 1,17, близким к расчётному. Остаточные пульсации удвоенной несущей показывают влияние фильтров петли на качество демодуляции.
