自定义模块库¶
在本示例中,我们将探讨创建和应用自定义图块库的可能性。
首先,让我们创建一个 Engee 库文件。
然后打开它。需要注意的是,在这种情况下创建的每个子系统都将被视为用户库中的一个独立块。如果一个没有输入和输出端口的子系统内部包含一组子系统,那么这样的子系统将被视为我们程序库的一个子类别。

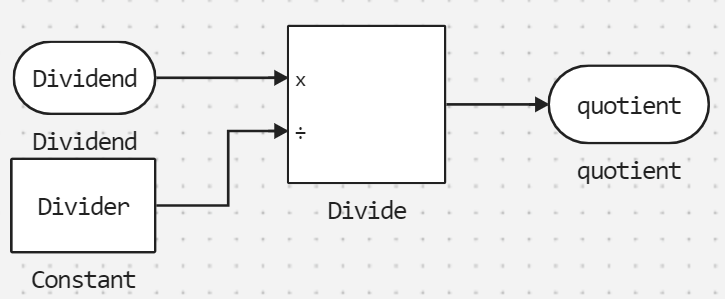

在本例中,我们的任务是创建一个可以除以给定常数的程序块。下图显示了该程序块的内部结构及其掩码参数。
库创建过程完成后,我们可以将其保存并加载到模型编辑器中的 "库"选项卡中。
之后,我们的图块就会出现在库选项卡中,我们可以将它们应用到任何模型中。
让我们创建一个测试模型,用我们的程序块将输入信号减半。为此,让我们添加一个正弦波块和除以常数块。
测试模型的结果显示,程序块将输入信号的振幅减半。
结论¶
在本例中,我们探讨了在日常模型工作中创建和应用自定义库的可能性。
