有限白噪声信道中 DSB AM 和 DSBSC AM 调制的比较

该模型展示了带载波双频调幅(DSB AM)和带抑制载波双频调幅(DSBSC AM)在带限白噪声信道条件下的稳定性和传输效率差异。它由信号发生器、调制和解调信道以及误差计算和分析模块组成。

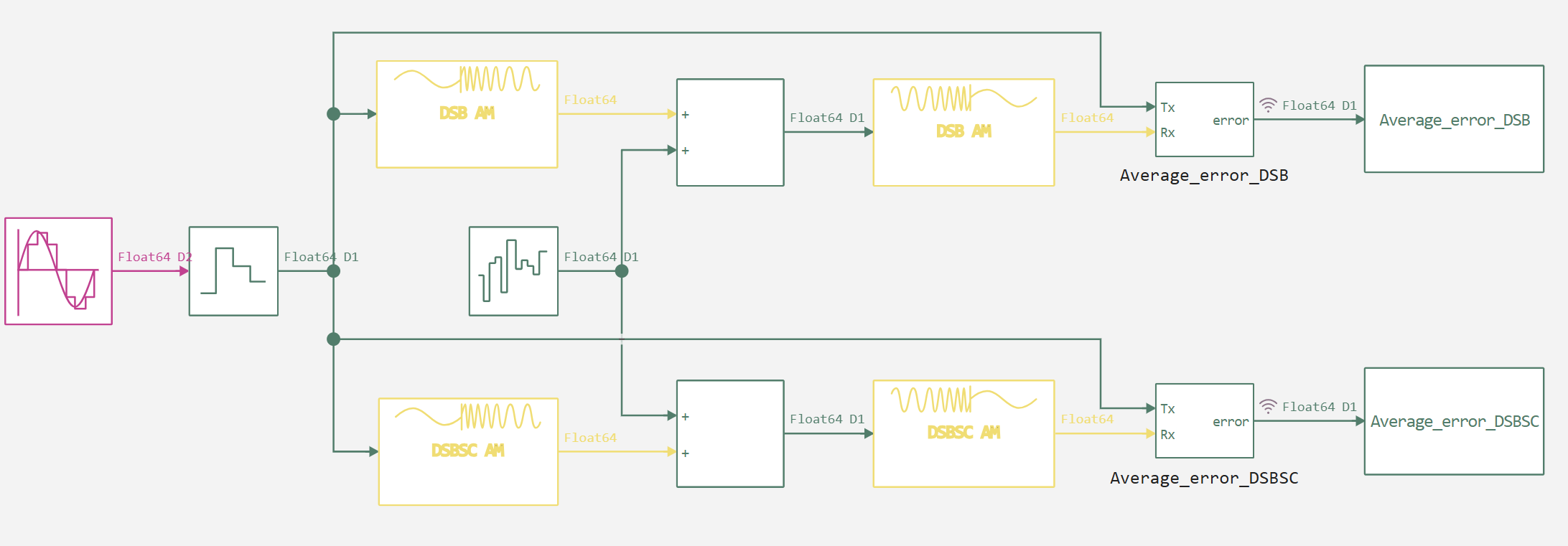

模型本身如下图所示。


该模型的主要模块介绍如下。

源信号生成由两个模块组成。

  • 正弦波:生成初始谐波信号。
  • 零阶保持:通过固定每个时间步长的信号电平实现离散化。

第一个分支是 DSB 调幅。

DSB 调幅器通带调制信号,同时保留载波频率,从而简化传输和解调。 2.添加噪声:使用添加块将带限白噪声添加到信号中,以模拟真实的噪声通信信道。 DSB 调幅解调器通带解调信号,还原原始信息。 4.比较和误差计算

  • Add 计算原始信号与解调器输出信号之间的差值。
  • Abs 计算每个样本误差的绝对值。
  • 平均滤波器是一个具有 1000 个样本的滑动窗口的滤波器,用于计算平均误差。

第二个分支 - DSBSC AM 仅在调制块上有所不同。

DSBSC AM 调制器通过抑制载波对信号进行通带调制。能量集中在边带上,从而降低了能量成本。 DSBSC AM 解调器通带对信号进行解调,由于不传输载波,因此需要精确同步以恢复载波频率。

下面我们来讨论建模问题

声明辅助函数

In [ ]:
# Подключение вспомогательной функции запуска модели.
function run_model(name_model)
    Path = (@__DIR__) * "/" * name_model * ".engee"

    if name_model in [m.name for m in engee.get_all_models()] # Проверка условия загрузки модели в ядро
        model = engee.open( name_model ) # Открыть модель
        model_output = engee.run( model, verbose=true ); # Запустить модель
    else
        model = engee.load( Path, force=true ) # Загрузить модель
        model_output = engee.run( model, verbose=true ); # Запустить модель
        engee.close( name_model, force=true ); # Закрыть модель
    end
    sleep(5)
    return model_output
end
Out[0]:
run_model (generic function with 1 method)

初始化和运行模型

In [ ]:
Noise_power = 0.1;
window = 1000;

run_model("DSB_and_DSBSC") # Запуск модели.

Average_error_DSB = collect(Average_error_DSB);
Average_error_DSBSC = collect(Average_error_DSBSC);
Building...
Progress 0%
Progress 0%
Progress 10%
Progress 18%
Progress 25%
Progress 35%
Progress 43%
Progress 52%
Progress 61%
Progress 69%
Progress 77%
Progress 86%
Progress 94%
Progress 100%
Progress 100%

分析结果

In [ ]:
gr()
plot(Average_error_DSB.time,Average_error_DSB.value, title = "Error", label = "DSB_AM")
plot!(Average_error_DSBSC.time,Average_error_DSBSC.value, title = "Error", label = "DSBSC_AM")
Out[0]:

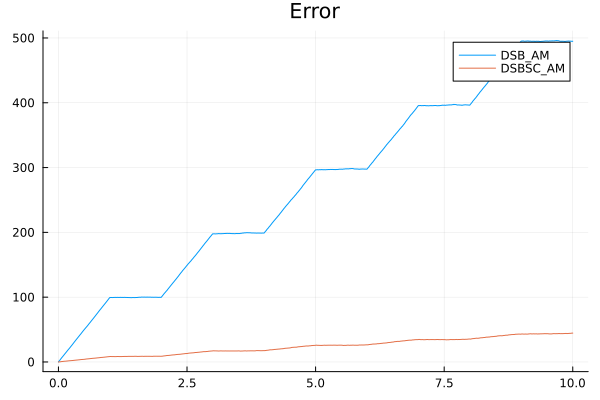

从图中可以看出,DSBSC AM 的平均误差值较小。这是因为这两种调制方式之间存在差异。让我们来详细了解一下。

DSB AM(带载波)。

  1. 调制特性:信号传输时带有载波,这简化了解调过程,因为接收器可以很容易地恢复载波频率。
  2. 能耗:需要更多的电能,因为部分电能消耗在载波上。 3.抗噪性:由于载波也会失真,因此更容易受到噪声的影响。 4.优点:易于解调,适合处理能力有限或同步简化的系统。 5.缺点:功率效率低,因为在传输载波时会消耗大量功率。

DSBSC AM(载波抑制)。

1.调制特性:仅通过边带进行传输,使该方案更节能。 2. 能耗:由于不传输载波,能量集中在有用信息上,因此所需功率较小。 3.抗噪性:与 DSB 调幅相比,不易受噪声影响,但需要精确的同步解调。 4.优点:与 DSB 调幅相比,能量效率高,抗噪能力强。 5.缺点:由于需要与参考频率精确同步,解调困难。

结论

演示的主要结果是,我们看到 DSBSC AM 的平均误差值低于 DSB AM。

这种差异是由调制方法本身造成的:在 DSBSC 调幅中,信号功率只集中在边带,因此与 DSB 调幅相比,对噪声的敏感度较低,而 DSB 调幅的部分能量用于传输载波。在 DSB 调幅中,这部分额外的载波会发生失真,并在信号通过噪声信道后恢复时带来额外的误差。

因此,这种比较证实,DSBSC 调幅具有更高的抗噪声能力和更高的能效,因此在要求高抗干扰能力和最低能耗的系统中更受欢迎。
