为Engee开发硬件支持包.综合服务

库存总是有用的，因为你可以找到很多意想不到的事情。 例如，我找到了Analog Discovery2数据收集平台。 这是一个非常有趣的硬件，我认为与Engee交朋友会很好。 幸运的是，[Engee.Integration]（https://engee.com/helpcenter/stable/ru/integration-with-hardware.html ）允许您编写自己的扩展来支持我使用的硬件。 在这个项目中，使用模拟发现2的例子，我将向您展示如何为Engee编写自己的扩展。整合。

什么是模拟发现？

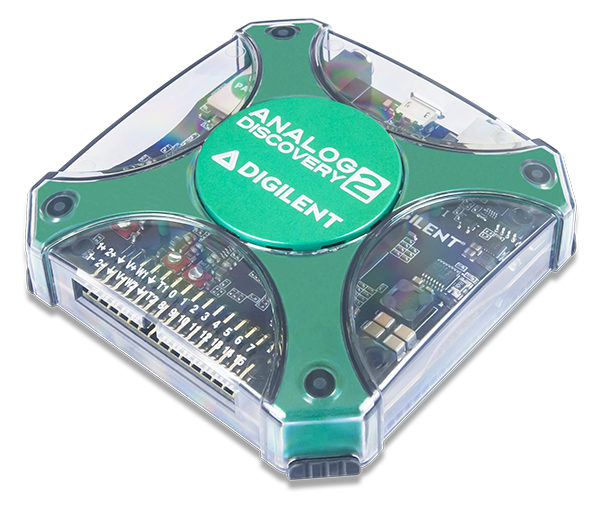

Analog Discovery是Digilent的一系列器件，用于数据采集、信号生成、逻辑分析仪和协议。 与此同时，它实际上是一个在USB上运行的袖珍设备！ 在这儿:


你需要安装什么?

为了使我的扩展工作，我需要安装Digilent的波形。 如果我有Linux，我需要一个额外的Adept2运行时。 我还需要Engee客户端程序。整合。
在Engee本身，我将需要安装主要的Engee支持包。集成，适用于任何设备。 安装后，客户端的下载链接将可用。 这些步骤描述于документации

编写扩展-从哪里开始？

许多硬件制造商发布SDK库集和各种工具，用于在自定义应用程序中处理硬件。 Digilent还制作了自己的SDK，它只是dwf库的头文件。 但是，Engee的扩展。集成是在Python中创建的，头文件在这里根本不适用。 但是Python可以直接使用ctypes模块加载dll文件。 让我们记住这一点。

扩展架构

扩展是从devices模块的内置BaseDevice类继承的类。基地_device。 这个模块已经包含在客户端程序中，没有必要搜索它。 接下来，在Engee本身中，我们需要"注册"这个类并重新启动Engee核心。 有关此机制的详细信息，请参阅документации.

要编写扩展，您可以直接从此类的方法调用SDK函数，也可以在SDK上创建一个包装器，然后从方法调用包装器。
但是，在第一种情况下，我们每次进行更改时都必须重新启动扩展，而在第二种情况下，我们只需要重新启动客户端程序。 第二个选项看起来更可取。

重要！ 为了使扩展在上传到Engee时"可见"，必须遵循特殊的文件夹结构。 我添加了一个存档与我的扩展到项目符合这个结构。

扩展开发-注意什么

扩展的开发与常规开发没有太大的不同，但我想提请注意编写和调试代码的一些功能。

也许最重要的是扩展类方法的完整规范：参数类型，返回值类型。 这是扩展方法的要求。 让我们看一个完全指定的方法的例子。:

def get_sample(self,channel:int) -> float:
	c_channel = c_int(int(channel))
	measure = float()
	measure =float(acq_single(self.hDevice,c_channel))
	return measure

正如您所看到的，我们明确指定通道输入是一个整数，输出将严格是一个浮点数。

二是调试。 要查看代码内部发生了什么，您需要添加输出，但print()不起作用。 要将信息输出组织到客户端程序的日志窗口，您需要使用main_logger模块。:

from main_logger import MainLogger
logger = MainLogger()

使用这种机制非常简单。 让我们来看看确保连接到设备的代码。:

dwf.FDwfDeviceOpen(devid_c,byref(hdwf))
dwf.FDwfGetLastError(byref(error))

match error.value:
    case 0:
        logger.info(f"Device with id {devid} connected" )

    case 3:
        logger.info(f"Device with id {devid} is already connected, skipping" )

    case _:
        dwf.FDwfGetLastErrorMsg(szerr)
        logger.error(f"Error occured: {szerr.value}")
        hdwf = c_int(-1)
return hdwf

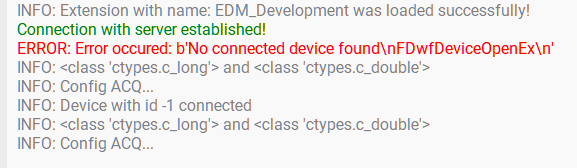

在这里，我们使用logger对象的方法输出信息，输出进入客户端程序的日志。:


然后Python让我感到惊讶的是，即使函数参数设置为 int，那么当试图通过这个论点 float 解释器将静默执行此操作。 因此，我必须在类方法中进行显式类型转换。:

def start_sine(self, channel:int,freq:float,amp:float) -> None:
	c_chan = c_int(int(channel))
	c_freq = float(freq)
	c_amp = float(amp)
	sinewavegen_config(self.hDevice,c_chan, c_freq, c_amp)
	pass

测试扩展

编写代码后，您可以下载自己的扩展。 为此，请在Engee中运行以下命令:

module_path = "/path/to/module"
using Main.EngeeDeviceManager.Devices.UTILS
using Main.EngeeDeviceManager.UTILS_API
utils = UTILS.Utils()
UTILS_API.loadExtension(utils, module_path)

重要的是要记住以下几点:

  1. 客户端程序必须正在运行，并且与Engee的连接已经建立。
  2. 对于Python，Windows路径由双斜杠分隔。 例如: C:\\srcs\\EDM_Development"
  3. 成功下载扩展后，使用命令重新启动内核 engee.clear_all() 并通过运行命令重新启动服务器程序 engee.package.start("Engee-Device-Manager") 并在客户端程序中重新建立连接

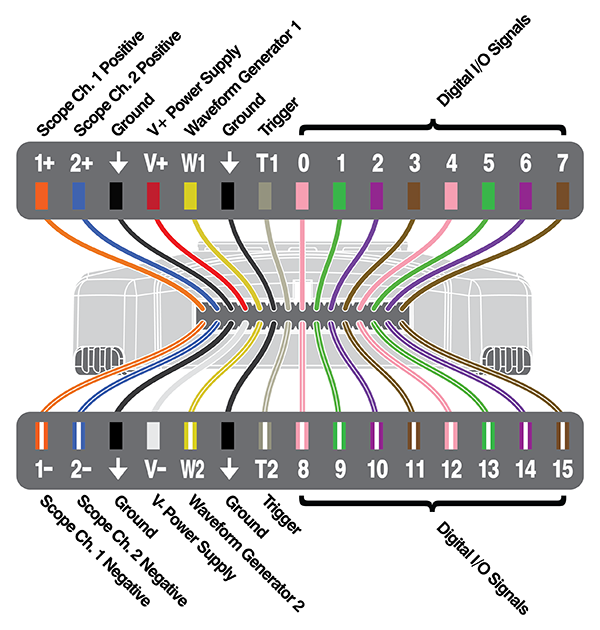

让我们检查一下我的扩展是否正常工作。 为此，您首先需要准备模拟发现本身：将第一个模拟输出连接到第一个模拟输入的加号，并将第一个模拟输入的减号连接到地。 为了清楚起见，让我们看看设备的引脚排列图片。:


即W1连接到1+，并1- 连接到地。
现在转到Engee并执行以下代码（假设客户端正在运行并与Engee建立通信）:

现在我们可以创建一个对象来使用设备。:

In [ ]:
using Main.EngeeDeviceManager.Devices.DIGILENT
mydig = DIGILENT.Digilent()

请注意，设备以我们的类命名并转换为大写，构造函数的命名与类相同。

最后，您可以开始测试。 为此，我们将生成一个频率为2Hz，振幅为1V的正弦曲线。我们将设置频率为10kHz的数据捕获，我们将获得一个样本。:

In [ ]:
mydig.connect(-1)
mydig.start_sine(0,2.0,1.0)
mydig.start_acq(0,10000.0)
sample = mydig.get_sample(0)
println("接收数据：$样本" )

Получили данные: 0.725875469974313

ADC计数已收到，这意味着扩展正在工作。 让我们尝试获取大量样本并输出一个图表。:

In [ ]:
using Plots
ACQ = Vector{Float64}()
for i in range(1,30)
   sleep(0.01)
   push!(ACQ,mydig.get_sample(0))
end
In [ ]:
plot(ACQ, xlabel=" 参考编号", ylabel = "电压，V", seriestype = :steppre)
Out[0]:

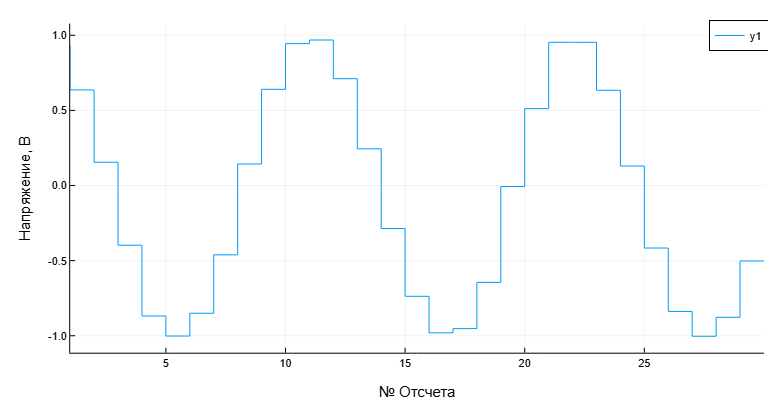

如果该图形不可见，则下面示出这种图形的示例。:

newplot (1).png

结论

恩吉。集成是一个用户可扩展的平台，允许您使用任何硬件。 要创建自定义扩展，您需要来自制造商和Python技能的SDK。
