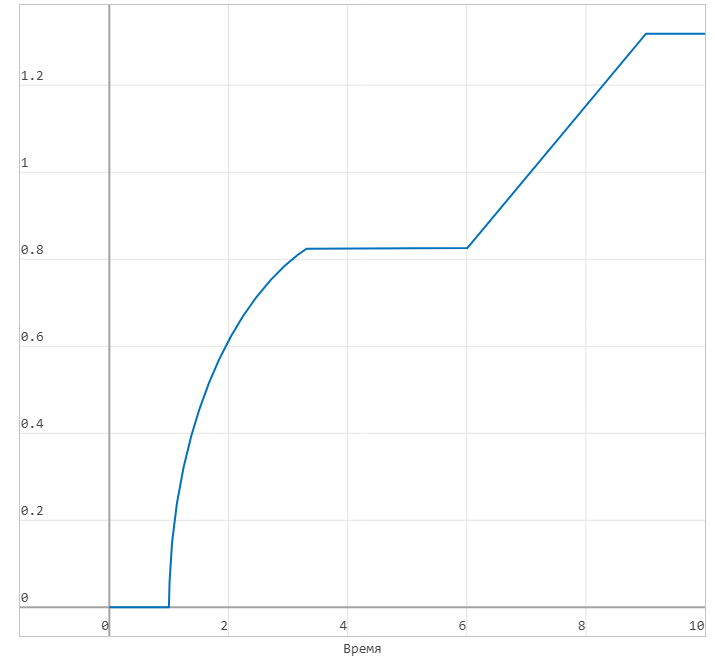

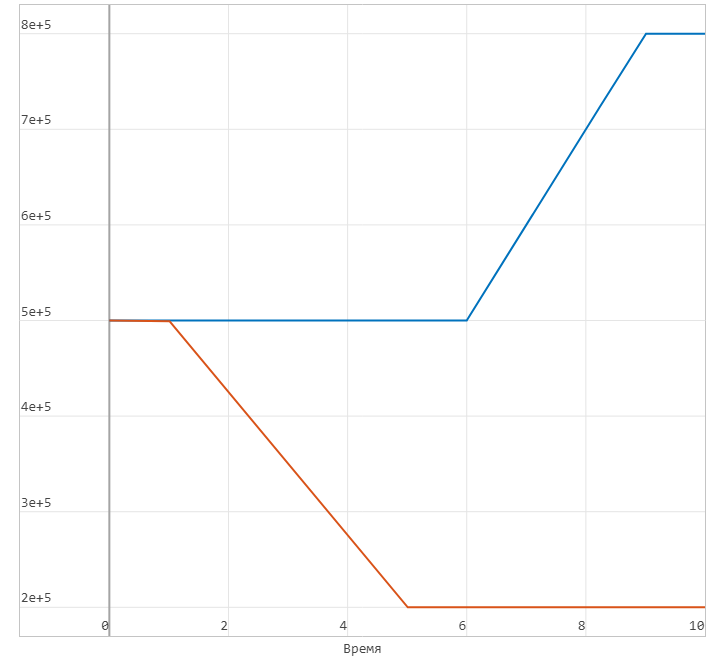

Notebook 通过节流阀的气流建模¶ 本例演示了气体流经节流阀的变化特征,使用局部限制(G)块对其进行建模。受控储层 (G) 块用于定义边界条件。直到 1 秒,没有气体流动。质量流量随着节流阀出口压力的降低而增加。到 3.3 秒时,气体流动受到限制。质量流量只取决于入口压力,因此出口压力的进一步降低不会使质量流量进一步增加。然而,在模拟开始 6 秒后,入口压力的增加再次导致质量流量的增加。 模型示意图:¶ 模拟结果¶ 通过节流阀的质量流量 节流阀入口和出口的压力变化: 节流阀中的马赫数 示例中使用的块¶ 受控蓄水池 (G) 局部限制 (G) 气体特性 (G) 连接端口
