基于 Colpitts 方案的 LC 振荡器建模

本示例展示了标称频率为 9 MHz 的 Colpitts 振荡器电路的实现。振荡频率的计算公式为

$$\frac{1}{2 \pi \sqrt{\frac{L_1 C_1 C_2}{C_1 + C_2}}}.$$ 与 RC 振荡器相比，LC 振荡器的品质因数较高，因此具有良好的频率选择性。

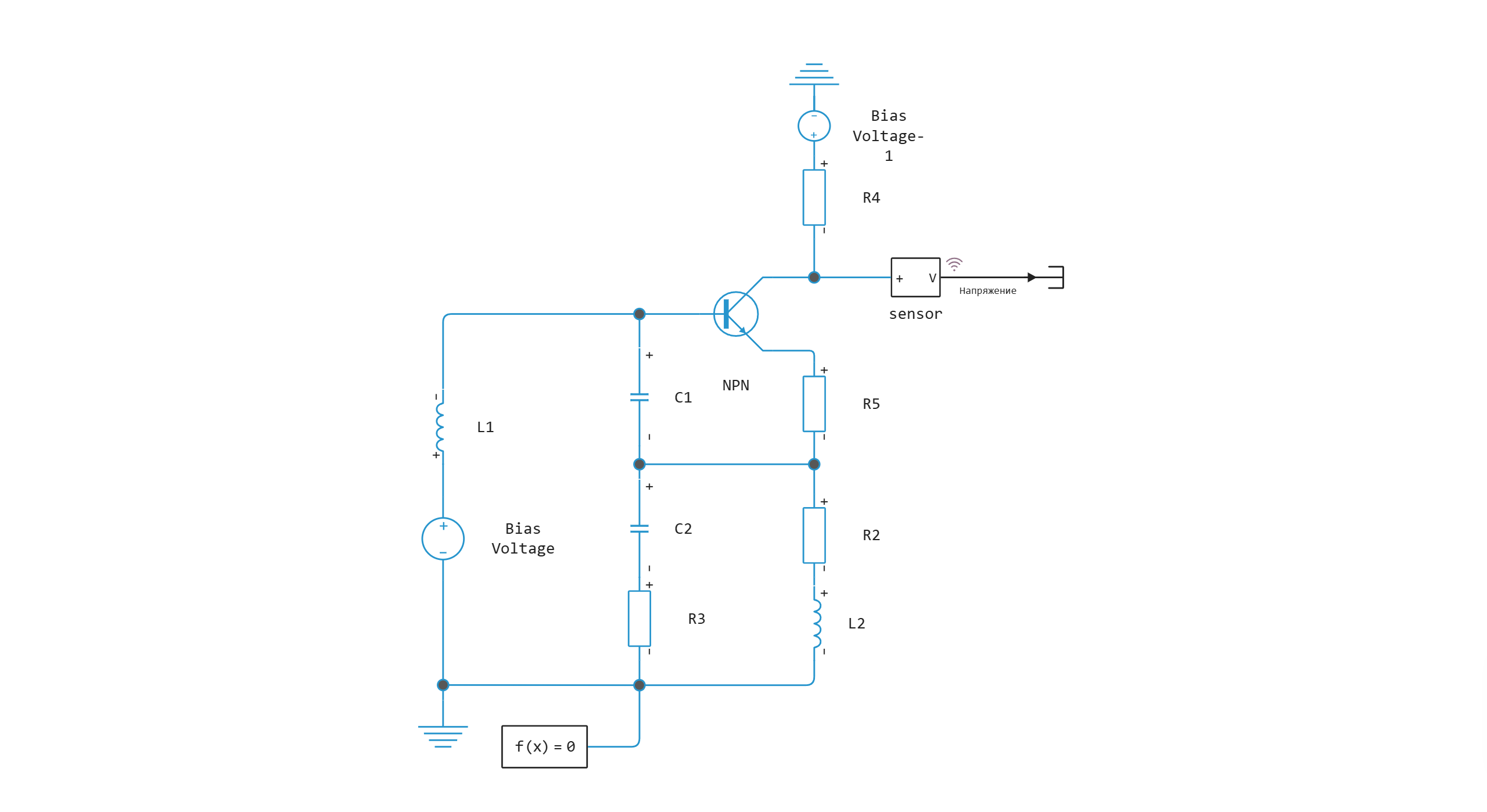

模型示意图：


定义加载和运行模型的函数：

In [ ]:
function start_model_engee()
    try
        engee.close("lc_oscillator", force=true) # закрытие модели
        catch err # в случае, если нет модели, которую нужно закрыть и engee.close() не выполняется, то будет выполнена её загрузка после catch
            m = engee.load("$(@__DIR__)/lc_oscillator.engee") # загрузка модели
        end;

    try
        engee.run(m) # запуск модели
        catch err # в случае, если модель не загружена и engee.run() не выполняется, то будут выполнены две нижние строки после catch
            m = engee.load("$(@__DIR__)/lc_oscillator.engee") # загрузка модели
            engee.run(m) # запуск модели
        end
end
Out[0]:
start_model_engee (generic function with 1 method)

运行模拟

In [ ]:
try
    start_model_engee() # запуск симуляции с помощью специальной функции, реализованной выше
    catch err
    end;

从模拟输出写入电压信号变量：

In [ ]:
res = collect(simout)
V = collect(res[1])

模拟结果可视化

In [ ]:
using Plots
In [ ]:

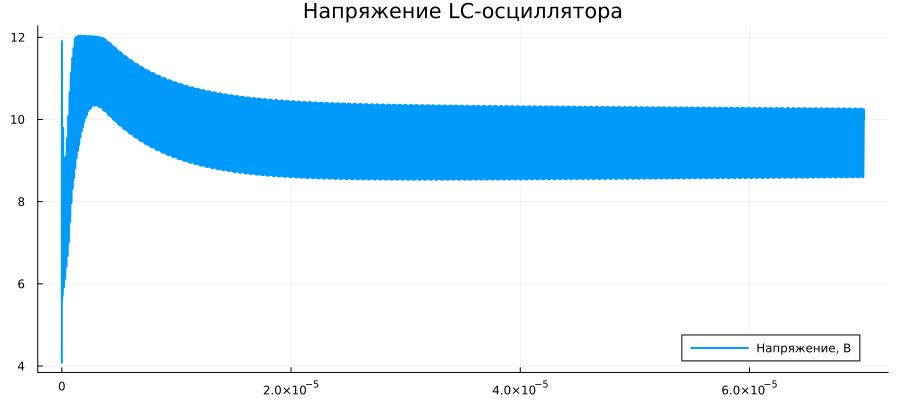

plot(V[:,1], V[:,2], label="Напряжение, В", linewidth=2, title="Напряжение LC-осциллятора")
Out[0]:
In [ ]:

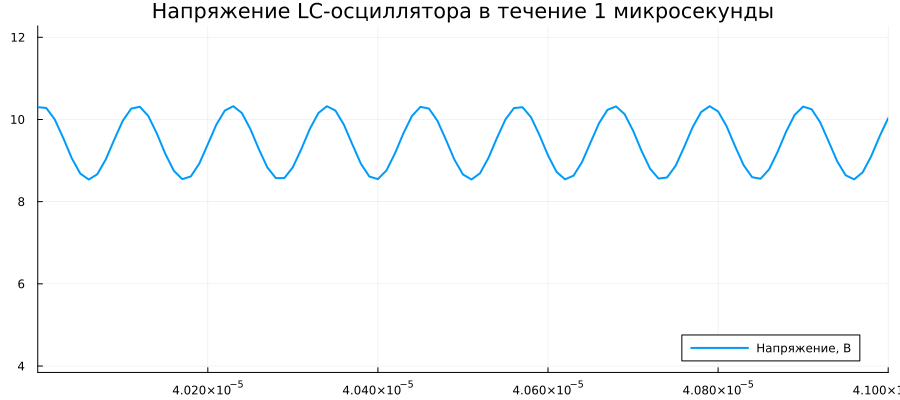

plot(V[:,1], V[:,2], label="Напряжение, В", linewidth=2, xlim=(4e-5, 4.1e-5), title="Напряжение LC-осциллятора в течение 1 микросекунды")
Out[0]:

示例中使用的块
