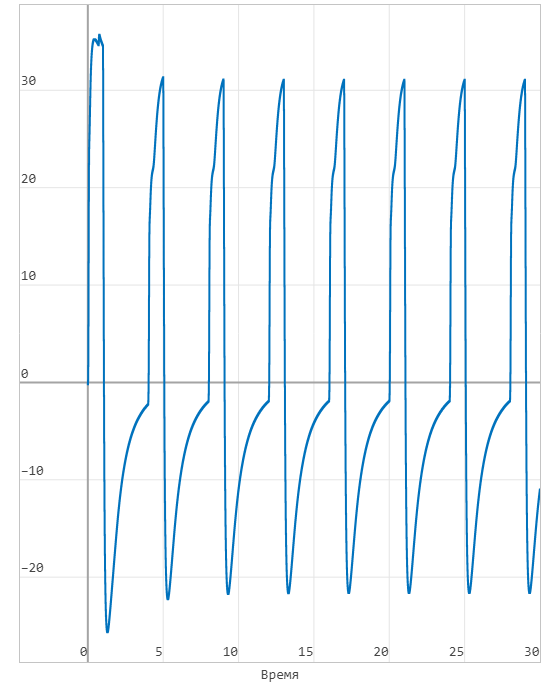

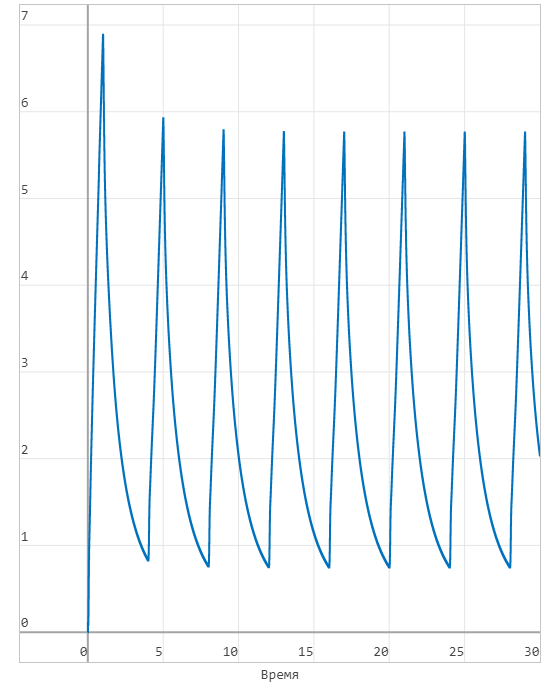

Notebook 人工通风系统建模¶ 本示例模拟人工通气系统。为患者提供指定的空气流量。肺部由一个渐进式机械传感器模拟,该传感器可将潮湿空气压力转换为平移运动。通过设置湿空气施加压力的面积等于 1,机械传感器中的位移成为体积的量度,机械能的来源成为压力的量度,弹性元件成为呼吸弹性的量度,阻尼器则表征呼吸阻力。 该模型不考虑氧气消耗和二氧化碳释放。 模型示意图:¶ 模拟结果¶ 质量流量(升/分钟): 压力(见 v. st.): 肺活量(升): !newplot_10.png 示例中使用的块¶ 恒容腔(MA) 湿度源 (MA) 流量传感器 (MA) 湿度和痕量气体传感器 (MA) 受控对流传热
