非线性电感器建模

本示例演示了一个电感值取决于电流的非线性电感器的实现。电感器的特性由磁通量决定,而磁通量取决于电流。为了通过微分磁通量获得电压,引入了磁延迟。只要时间延迟比相关频率的振荡周期至少短一个数量级,模拟结果就不会对磁延迟产生太大影响。

磁通量与电流的非线性关系是通过三角函数块和参数tanh 来描述的,它模拟了由于铁芯饱和等原因造成的大电流下磁通量饱和的情况。若要模拟特定的磁通量/电流相关性,请使用 一维查找表块替换函数tanh

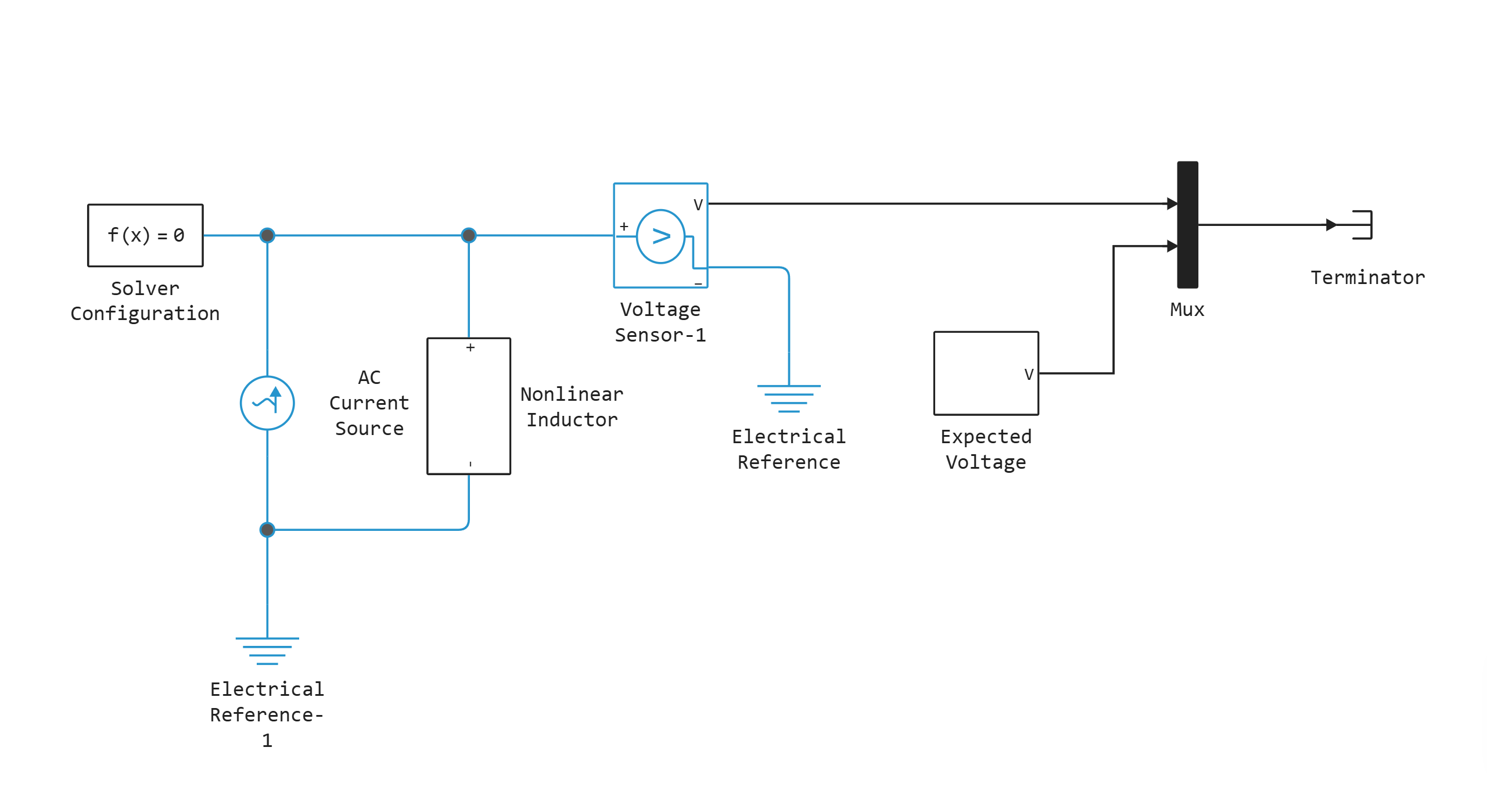

模型示意图:

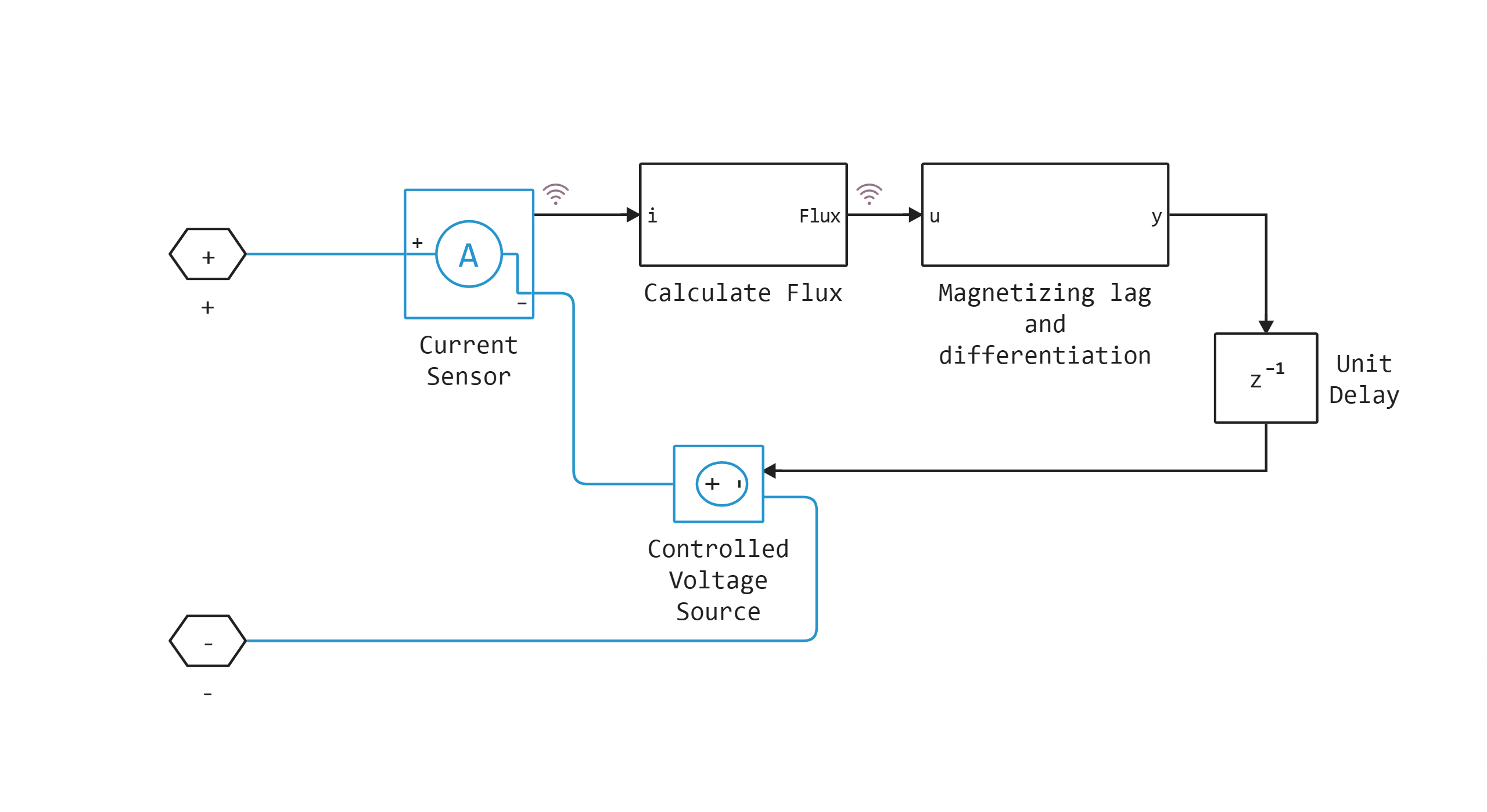

非线性电感器子系统示意图:

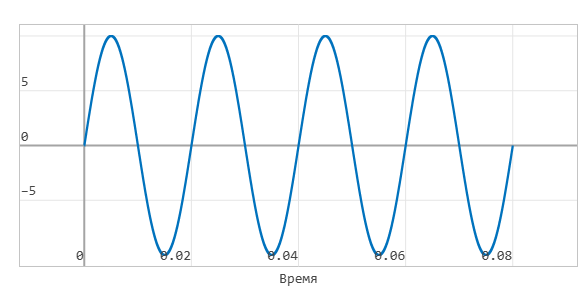

模拟结果的可视化:

子系统的磁通量计算结果,Vb:


子系统 A 的电流计算结果:
