RC 电路建模

本例展示了两个 RC 电路模型,一个使用方向块,另一个使用物理建模库块。

基础库块使用定向连接,定义数据如何从一个块传输到另一个块。物理块使用非定向连接,定义组件之间质量或能量的双向流动。只需通过复制和粘贴,就能在 RC 电路中添加附加级。定向模型需要对方程进行修改和重新实现。

电路由一个矩形脉冲发生器驱动,矩形脉冲是电压的特征。

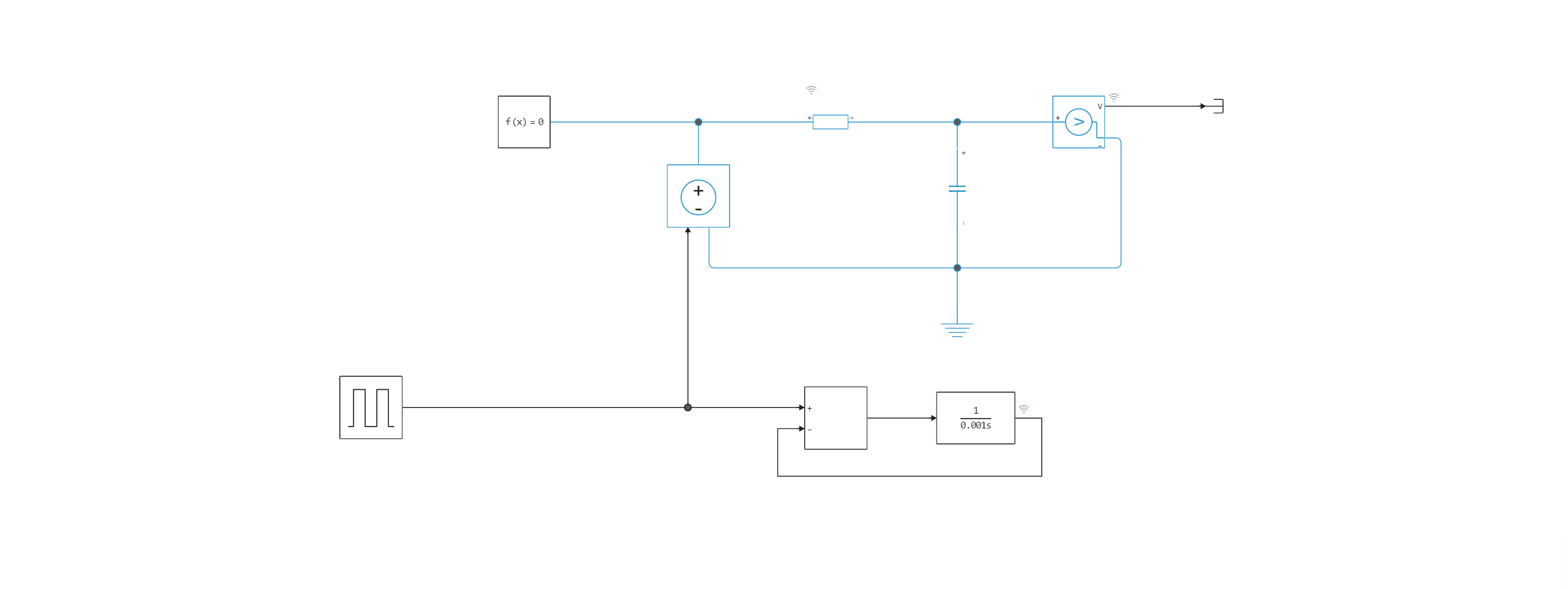

模型示意图:


模拟结果

用基本模块创建的模型和由物理模拟模块组成的模型的应力图:
