半桥变换器
半桥转换器是一种DC-DC转换器，它使用两个串联连接在直流源之间的半导体开关（通常是MOSFET或IGBT晶体管）。 其操作原理基于这些开关的交替切换以产生交变电压，然后将其转换为恒定输出。
半桥转换器的优点
*设计简单，有两个键，扼流圈和电容器。 这减少了元件的数量和印刷电路板的尺寸。
*能够在85-265V的宽输入电压范围内工作，无需多个次级绕组。
*与其他拓扑相比，由于导通和开关损耗降低，效率更高。
*能够为安全关键型应用提供输入和输出级之间的电气隔离。
*使用单个变压器级进行升压和降压功率转换的可能性。
*与桥式转换器相比，尺寸更小，比功率更高。
在Engee建模
让我们来看看这个设备在Engee的模型:

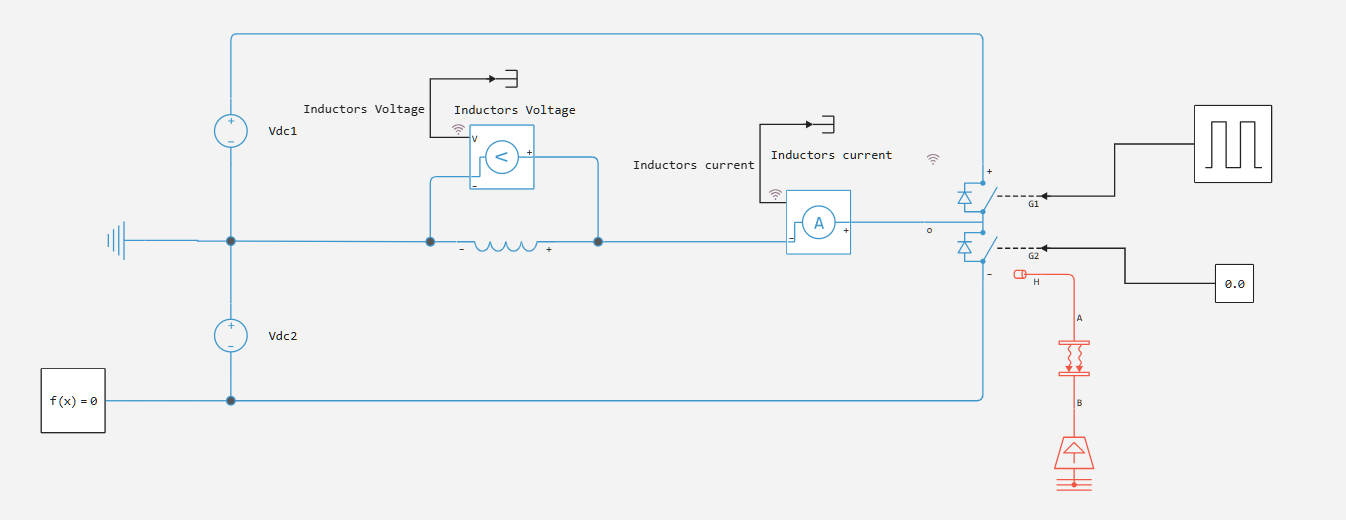

.png)
动力装置的仿真
我们将使用半桥（理想，开关）模块模拟转换器。 与传统电路不同，我们将采用两个恒定电压源（在Vdc模型中）代替电容器。
我们将使用脉冲发生器控制晶体管的打开和关闭。 为了演示，我们将只控制一个密钥，并始终保持另一个私密。 像任何电子产品一样，我们的转换器是加热的，热端口H用于计算耗散的热量。 值得注意的是，该块允许您单独考虑每个键的热效应。
热现象的解释
由于我们的转换器正在升温，我们可能很有趣地模拟产生的热量和设备温度的影响。 为此，半桥（理想，开关）单元具有热端口H。 可以通过选择"上、下设备的独立热端口"选项将热端口H拆分为两个分别连接到上、下交换设备的独立热端口。 如果分离用于上部和下部器件的热端口，则还可以通过选择选项"用于积分二极管的单独热端口"来分离用于每个开关器件的集成二极管的热端口。 上下开关器件具有相同的热参数。
模拟和结果
打开模型并运行仿真。:
In [ ]:
demoroot = @__DIR__
mdl = engee.open(joinpath(demoroot,"m6_half_bridge_simple.engee"))
result = engee.run(mdl);
让我们来看看负载上的电流和电压:
In [ ]:
using Plots
Ic = collect(result["Inductors current"]);
Vc = collect(result["Inductors Voltage"]);
p = plot(Ic.time,Ic.value, label = false, title = "负载电流", layout = (1,2))
p = plot!(Vc.time,Vc.value, label = false, title = "负载电压", subplot = 2)
Out[0]:
结论
在该项目中，考虑了半桥转换器及其优点。 接下来，该设备在Engee中建模。
