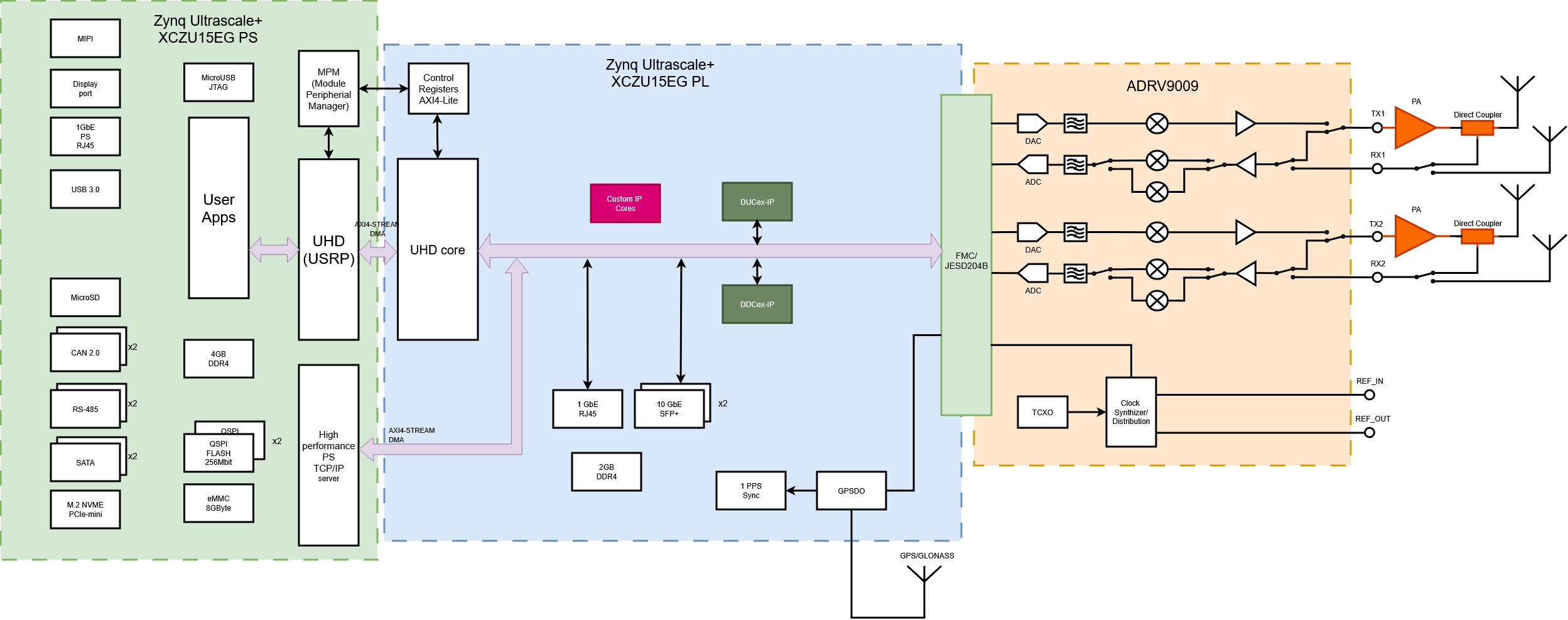

Структурная схема аппаратной части РИТМ SDR USRP и ее описание

Устройство РИТМ SDR USRP состоит из следующих аппаратных модулей:

  • система на кристалле Xilinx Zynq Ultrascale+ xczu15eg, которая содержит в себе PS часть (4 ядра ARM A53, 2 ядра ARM R5) и PL часть;

  • РЧ трансивер Analog Devices ADRV9009;

  • RAM со стороны PS объемом 4 ГБ;

  • RAM со стороны PL объемом 2 ГБ;

  • модуль GPSDO;

  • РЧ усилители;

  • РЧ переключатели.

Копия RITM
