Графики

Страница в процессе разработки.

Инструмент графики предназначен для построения графиков с помощью кода. Для визуализации сигналов моделей используйте инструмент graphs icon 1 Визуализация сигналов.

Графики charts icon — это инструмент визуализации данных в Engee, который отображает графики, заданные в командной строке img 41 1 2.

graph 5 ru

Назначение окна «Графики» — это обеспечение рабочего процесса при проведении расчетов и симуляции моделей. Он позволяет четко разделять визуализацию, полученную от выполнения кода, и визуализацию результатов симуляции модели (через окно «Визуализация сигналов»), что исключает путаницу и перезапись графиков.

Инструмент «Графики» работает только с вводом через командную строку и не взаимодействует с редактором скриптов.
Новые графики открываются в отдельных вкладках окна «Графики», что предотвращает их случайную перезапись.

В окне «Графики» при наведении курсора на координатную плоскость доступны следующие опции:

graph 2

  1. Скачать график в PNG — сохраняет координатную плоскость в файл с форматом PNG.

  2. Масштабировать — осуществляет масштабирование координатной плоскости. Появляется возможность выделить область и увеличить ее содержимое. Чтобы вернуть масштаб по умолчанию, дважды кликните на координатной плоскости левой кнопкой мыши.

  3. Панорамировать — инструмент перемещения графика на координатной плоскости. Позволяет двигать график в любом направлении с помощью курсора мыши.

  4. Выделение прямоугольной области — создает масштабируемую рамку по выделенной прямоугольной области.

  5. Лассо — создает выделенную область произвольной формы.

  6. Увеличить масштаб — увеличивает масштаб координатной плоскости.

  7. Уменьшить масштаб — уменьшает масштаб координатной плоскости.

  8. Масштабировать автоматически — возвращает значение масштаба координатной плоскости по умолчанию.

  9. Сбросить отображение осей к значениям по умолчанию — возвращает отображения графика и настройки координатной плоскости по умолчанию.

Ключевым преимуществом инструмента является полный пользовательский контроль над внешним видом графиков, поскольку код для их генерации создается непосредственно в командной строке. Для визуализации в Julia в основном используется пакет Plots, однако доступны и прямые вызовы функций, например:

Код на Julia

Отображаемый график

plot(1:10, rand(10))

graph 3 ru

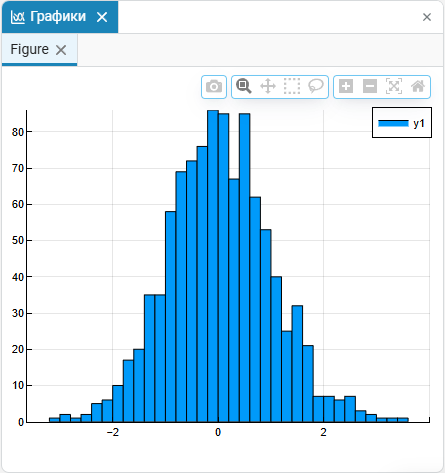

histogram(randn(1000), bins=30)

graph 4 ru

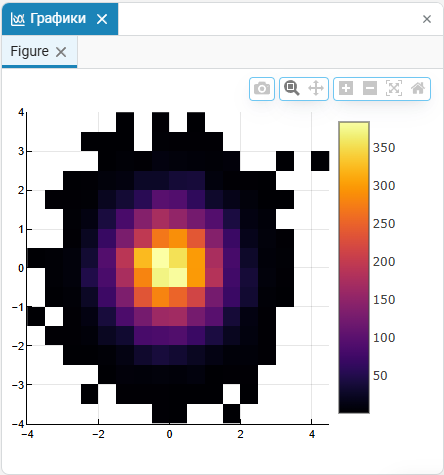

histogram2d(randn(10000), randn(10000))

graph 5 ru

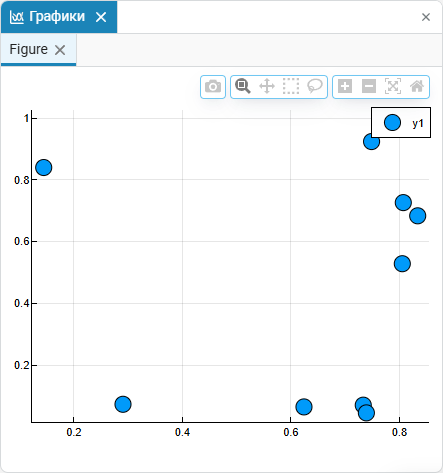

scatter(rand(10), rand(10), markersize=8)

graph 6 ru

Интересные сценарии работы с графиками с помощью пакета Plots смотрите в статье Построение графиков.
