Comparator
Поведенческая модель интегральной схемы компаратора.
Тип: AcausalElectricPowerSystems.IntegratedCircuits.Comparator
|
Путь в библиотеке: |
Описание
Блок Comparator представляет собой абстрактную поведенческую модель интегральной схемы компаратора. Он не моделирует внутреннюю реализацию на уровне транзисторов. Поэтому блок быстро выполняется во время моделирования, сохраняя правильное поведение входов и выходов. Блок моделирует дифференциальные входы с точки зрения электротехники как имеющие бесконечное сопротивление и конечную или нулевую емкость.

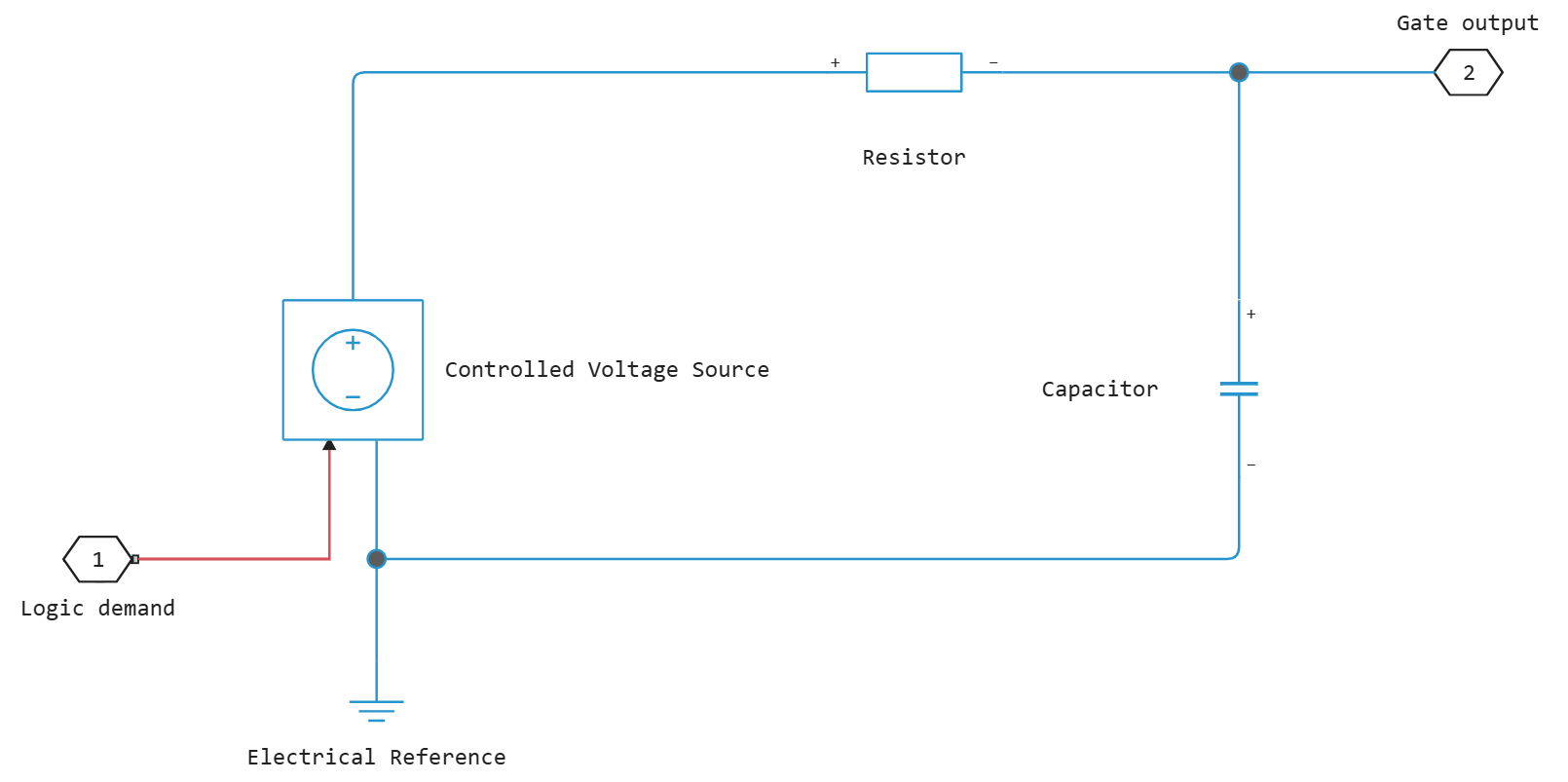

Блок моделирует логический выходной сигнал как источник напряжения, управляющий последовательно соединенными резистором и конденсатором, подключенным к земле. Выходной контакт подключен к узлу соединения резистора и конденсатора. Если разность входных напряжений превышает пороговое входное напряжение, выходной сигнал равен значению параметра High level output voltage ( ). В противном случае выходной сигнал равен значению параметра Low level output voltage ( ).
Модель выхода показана на следующем рисунке.
Допущения и ограничения
Моделирование выходного сигнала в виде управляемого источника напряжения соответствует выходному двухтактному каскаду (totem-pole) или каскаду типа «пуш-пулл» (push-pull). Для моделирования устройства с открытым коллектором:
-
Подключите выходной контакт к базе блока NPN Bipolar Transistor или PNP Bipolar Transistor.
-
Установите для параметра Output resistance подходящее значение.
Порты
Ненаправленные
#
+
—
неинвертирующий вход
электричество
Details
Ненаправленный порт, связанный с неинвертирующим входом компаратора.
| Имя для программного использования |
|
#
−
—
инвертирующий вход
электричество
Details
Ненаправленный порт, связанный с инвертирующим входом компаратора.
| Имя для программного использования |
|
#
OUT
—
выходной порт
электричество
Details
Ненаправленный порт, связанный с выходом компаратора.
| Имя для программного использования |
|
Параметры
Outputs
#
Propagation delay —
задержка распространения
s | ns | us | ms | min | hr | d
Details
Установите это значение с учетом задержек распространения сигнала от высокого уровня к низкому и от низкого уровня к высокому.
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
#
Output resistance —
выходное сопротивление
Ohm | mOhm | kOhm | MOhm | GOhm
Details
Отношение падения выходного напряжения к выходному току. Установите для этого параметра значение , где — пониженное выходное высокое напряжение при выходном токе .
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
#
Low level output voltage —
выходное напряжение низкого уровня
V | uV | mV | kV | MV
Details
Установившееся выходное напряжение , когда разность напряжений на входах меньше или равна пороговому напряжению, а выходной ток равен нулю.
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
#
High level output voltage —
выходное напряжение высокого уровня
V | uV | mV | kV | MV
Details
Установившееся выходное напряжение , когда разность напряжений на входах превышает пороговое напряжение, а выходной ток равен нулю.
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
Inputs
#
Average input capacitance —
средняя входная емкость
F | pF | nF | uF | mF
Details
Обычно значение емкости можно найти в техническом описании производителя. Установка этого значения равным нулю может сократить время моделирования.
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
#
Input offset voltage —
напряжение смещения на входе
V | uV | mV | kV | MV
Details
Напряжение, которое должна превышать разность входных напряжений, чтобы компаратор выдавал логический выходной сигнал 1.
| Единицы измерения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
