Назначение пинов CA-MA-45
Непосредственно на плате смонтированы два разъема SUB-D9 типа вилка (male) и розетка (female), соответствующие первому каналу CAN.
При необходимости задействования второго канала CAN производителем устанавливается дополнительная планка, содержащая два разъема SUB-D9 типа вилка (male) и розетка (female), соответствующие второму каналу CAN.

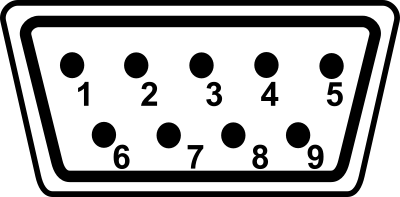

Контакты разъемов используются следующим образом:
Контакт |
Сигнал |
|---|---|
1 |
Не используется |
2 |
CAN_LOW |
3 |
CAN_GND |
4 |
Не используется |
5 |
Не используется |
6 |
CAN_GND |
7 |
CAN_HIGH |
8 |
Не используется |
9 |
Не используется |
