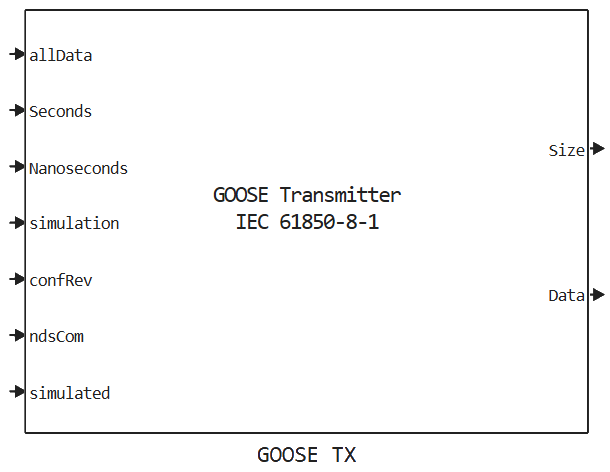

GOOSE TX

МАС-адрес источника передачи GOOSE-сообщений в виде массива из 6 байт.

МАС-адрес приемника GOOSE-сообщений в виде массива из 6 байт. Например, для многоадресной рассылки потокам присваиваются MAC-адреса в диапазоне 01:0C:CD:01:00:00-01:0C:CD:01:01:FF.

Указание значения идентификационной метки сообщения APPID (стандарт предусматривает 0x8000-0xBFFF для класса сообщения 1A, 0x0000-0x3FFF для класса сообщения 1, однако возможно задать и иное значение).

Указание типа данных элементов Data поля allData в виде вектора, где порядковый номер элемента вектора соответствует номеру входа блока Элемент allData №…​ . В зависимости от значения элемента вектора сигналу присуждается тип данных в соответствии с таблицей:

Массив типа Tuple из Vector{Int64}, который содержит в себе векторы с номерами элементов. Эти векторы будут сгруппированы в структуры.

Каждый отдельный вектор внутри основного массива — это отдельная структура внутри поля allData GOOSE-сообщения. Группировка элементов внутри вектора структуры должна происходить от меньшего номера элемента к большему. Сигналы внутри вектора должны находиться на соседних входах блока. Пример, можно — [3 4 5] нельзя — [1 3 5].

Группировка векторов структур внутри массива Tuple должна происходить аналогичным образом: от вектора с наименьшими номерами элементов к вектору с наибольшими номерами элементов. Пример, можно — {[1 2 3] [4 5]}, {[1 2] [4 5]}, {[1 2] [3 4]}, нельзя — {[4 5] [1 2 3]}, {[4 5] [1 2], [3 4] [1 2]}.

Элементы, не входящие ни в один из векторов внутри Tuple массива будут инкапсулированы в GOOSE-сообщение вне структуры, последовательно, согласно номеру входа, который они занимают. Пример, {[1 2] [4 5]} — состав поля allData: 1 и 2 сигналы в структуре, третий сигнал вне структуры, 4 и 5 сигналы в структуре, {[3 4]} — состав поля allData: 1 и 2 сигналы вне структуры, 3 и 4 сигналы в структуре, 5 сигнал вне структуры.

Значения Retransmission times after events и Retransmission counts по умолчанию означают, что после изменения данных они будут повторно рассылаться 4 раза с диапазоном 0.01 секунд, 3 раза с диапазоном 0.04 секунд и 2 раза с диапазоном 2.5 секунд.

Шаг расчета должен быть кратен основному шагу расчета, указанному в настройках модели. Наследование не поддерживается.
