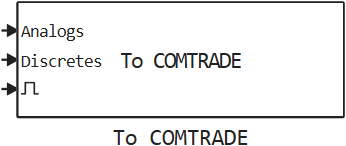

В COMTRADE

Записывает данные в COMTRADE-файлы.

Тип: SubSystem

Путь в библиотеке:

/Physical Modeling/Electrical/Control/Sinks/To COMTRADE

Описание

Блок В COMTRADE записывает значения входных сигналов в файлы осциллограмм формата COMTRADE:

файл конфигурации (.cfg),
файл данных (.dat).

Поддерживаемые ревизии COMTRADE: 1999 и 2013 годов. Поддерживаемые типы файлов данных: ASCII, BINARY, BINARY32, FLOAT32.

Данные записываются в файлы при срабатывании триггера. Файлы сохраняются после завершения симуляции. Если в течение симуляции триггер сработает несколько раз, будет записано несколько осциллограмм. Существующие выходные файлы будут перезаписаны.

Обратите внимание: входной порт Discretes имеет тип Bool. При необходимости измените тип сигнала с помощью блока Cast To Bool. Если не отключить вход Discretes и оставить его неподключенным, возникнет ошибка, так как тип входного сигнала будет определен как Float64.

Блок автоматически определяет количество сигналов во входных портах. Параметры каналов настраиваются на вкладке Channels. При значении по умолчанию −1 параметры каналов генерируются автоматически. Для подробной настройки необходимо задать вектор значений, длина которого должна совпадать с количеством сигналов.

Порты

Вход

# Analogs — входной сигнал
скаляр | вектор

Details

Вход для записи аналоговых сигналов COMTRADE-файлов.

Типы данных	`Float16`, `Float32`, `Float64`, `Int8`, `Int16`, `Int32`, `Int64`, `UInt8`, `UInt16`, `UInt32`, `UInt64`, `Bool`
Поддержка комплексных чисел	Нет

# Discretes — входной сигнал
скаляр | вектор

Details

Вход для записи дискретных сигналов COMTRADE-файлов.

Типы данных	`Bool`
Поддержка комплексных чисел	Нет

# Trigger — входной сигнал
скаляр

Details

Вход для активации записи.

Типы данных	`Float16`, `Float32`, `Float64`, `Int8`, `Int16`, `Int32`, `Int64`, `UInt8`, `UInt16`, `UInt32`, `UInt64`, `Bool`
Поддержка комплексных чисел	Нет

Параметры

Основные

# Включить аналоговый вход — включить вход Analogs аналоговых сигналов

Details

Если этот флажок установлен, то при срабатывании триггера в COMTRADE-файлы будут записаны сигналы, поступающие на вход Analogs.

Значение по умолчанию	`true (включено)`
Имя для программного использования	`enable_analog_input`
Вычисляемый	Да

# Включить дискретный вход — включить вход Discretes дискретных сигналов

Details

Если этот флажок установлен, то при срабатывании триггера в COMTRADE-файлы будут записаны сигналы, поступающие на вход Discretes.

Значение по умолчанию	`true (включено)`
Имя для программного использования	`enable_discrete_input`
Вычисляемый	Да

# Путь для файлов — путь или имя файлов (без расширения)

Details

Задайте путь или имя файлов без расширения для сохраняемых осциллограмм. Существующие файлы будут перезаписаны. Если в течение симуляции триггер сработает несколько раз, будет записано несколько осциллограмм. К именам файлов второй и последующих осциллограмм будет добавлен суффикс _x, где x — номер осциллограммы.

Можно указать абсолютный путь, начинающийся с /user, или относительный. Относительный путь определяется от текущей директории (pwd).

При симуляции на КПМ «РИТМ» необходимо передавать полный путь к файлу, например joinpath("/home/ritm/build", engee.gcm().name, "untitled").

Значение по умолчанию	`"untitled"`
Имя для программного использования	`files_path`
Вычисляемый	Да

# Период дискретизации, с — период дискретизации, с

Details

Значение по умолчанию	`0.001`
Имя для программного использования	`sample_time`
Вычисляемый	Да

# Смещение времени, ч — смещение относительно всемирного координированного времени (UTC), ч

Details

Значение по умолчанию	`3.0`
Имя для программного использования	`time_zone_offset`
Вычисляемый	Да

Конфигурация COMTRADE

# Название подстанции — имя подстанции

Details

Значение по умолчанию	`"Engee"`
Имя для программного использования	`station_name`
Вычисляемый	Да

# Название регистратора — идентификационный номер или имя записывающего устройства

Details

Значение по умолчанию	`"Engee"`
Имя для программного использования	`rec_dev_id`
Вычисляемый	Да

# Версия стандарта — версия стандарта
1999 | 2013

Details

Значения	`1999` \| `2013`
Значение по умолчанию	`2013`
Имя для программного использования	`rev_year`
Вычисляемый	Да

# Тип файла данных — тип файла данных
ASCII | BINARY | BINARY32 | FLOAT32

Details

Значения BINARY32 и FLOAT32 доступны только в стандарте версии 2013 года.

Значения	`ASCII` \| `BINARY` \| `BINARY32` \| `FLOAT32`
Значение по умолчанию	`ASCII`
Имя для программного использования	`ft`
Вычисляемый	Да

# Номинальная частота сети, Гц — номинальная частота сети или подсети в Гц, в которой записываются данные

Details

Значение по умолчанию	`50.0`
Имя для программного использования	`lf`
Вычисляемый	Да

Внешнее управление

# Уставка срабатывания триггера — уставка срабатывания триггера

Details

Если значение входа Trigger равно заданному значению или превышает его, начинается запись данных для осциллограммы.

Значение по умолчанию	`0.5`
Имя для программного использования	`external_trigger_threshold`
Вычисляемый	Да

Memory

# Enable recording buffer — включить буфер для записи осциллограмм

Details

Если этот флажок установлен, то для записи осциллограмм будет использоваться буфер, размер которого определяется параметром Total recording duration, s. Это позволяет заранее выделить необходимый объем памяти и избежать динамического выделения памяти во время выполнения модели в режиме реального времени.

Значение по умолчанию	`false (выключено)`
Имя для программного использования	`enable_recording_buffer`
Вычисляемый	Да

# Total recording duration, s — суммарная длительность записи, с

Details

Параметр, определяющий суммарный объем буфера для всех записей осциллограмм, произведенных в течение симуляции.

Зависимости

Чтобы использовать этот параметр, установите флажок Enable recording buffer.

Значение по умолчанию	`60.0`
Имя для программного использования	`total_recording_duration`
Вычисляемый	Да

Аналоговые

# Имена каналов ["AName1", "AName2" .. ] — имена каналов

Details

По умолчанию (−1) формируется вектор из имен Analog Signal x, где x — номер канала.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_ch_id_vector`
Вычисляемый	Да

# Идентификаторы фазы каналов ["A", "B", "C" .. ] — идентификаторы фазы каналов

Details

По умолчанию (−1) формируется вектор из пустых строк.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_ph_vector`
Вычисляемый	Да

# Единицы измерения каналов ["kV", "V", "kA" .. ] — единицы измерения каналов

Details

По умолчанию (−1) формируется вектор из строк NONE.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_uu_vector`
Вычисляемый	Да

# Первичные номинальные значения [100.0, 200.0 .. ] — первичные номиналы измерительных трансформаторов напряжения или тока

Details

По умолчанию (−1) формируется вектор из единиц.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_primary_vector`
Вычисляемый	Да

# Вторичные номинальные значения [1.0, 5.0 .. ] — вторичные номиналы измерительных трансформаторов напряжения или тока

Details

По умолчанию (−1) формируется вектор из единиц.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_secondary_vector`
Вычисляемый	Да

# Идентификатор масштабирования данных ["P", "S" .. ] — идентификатор масштабирования данных

Details

В параметре символ P означает первичное значение, а символ S — вторичное.

По умолчанию (−1) формируется вектор из символов P.

Значение по умолчанию	`-1`
Имя для программного использования	`analogs_PS_vector`
Вычисляемый	Да

Дискретные

# Имена каналов ["DName1", "DName2" .. ] — имена каналов

Details

По умолчанию (−1) формируется вектор из имен Discrete Signal x, где x — номер канала.

Значение по умолчанию	`-1`
Имя для программного использования	`discretes_ch_id_vector`
Вычисляемый	Да

# Идентификаторы фазы каналов ["A", "B", "C" .. ] — идентификаторы фазы каналов

Details

По умолчанию (−1) формируется вектор из пустых строк.

Значение по умолчанию	`-1`
Имя для программного использования	`discretes_ph_vector`
Вычисляемый	Да

# Нормальные состояния каналов [1, 0 .. ] — нормальные состояния каналов

Details

По умолчанию (−1) формируется вектор из нулей.

Значение по умолчанию	`-1`
Имя для программного использования	`discretes_y_vector`
Вычисляемый	Да

Литература

IEEE Std. C37.111-1999 — IEEE Standard Common Format for Transient Data Exchange (COMTRADE) for Power Systems
IEEE Std. C37.111-2013 — IEEE/IEC International Standard — Measuring relays and protection equipment — Part 24: Common format for transient data exchange (COMTRADE) for power systems
