Artery USART RX

Прием данных по USART.

Тип: CFunction

Путь в библиотеке:

/Interfaces/Targets/Artery/Artery USART RX

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок Artery USART RX используется для приема данных по USART.

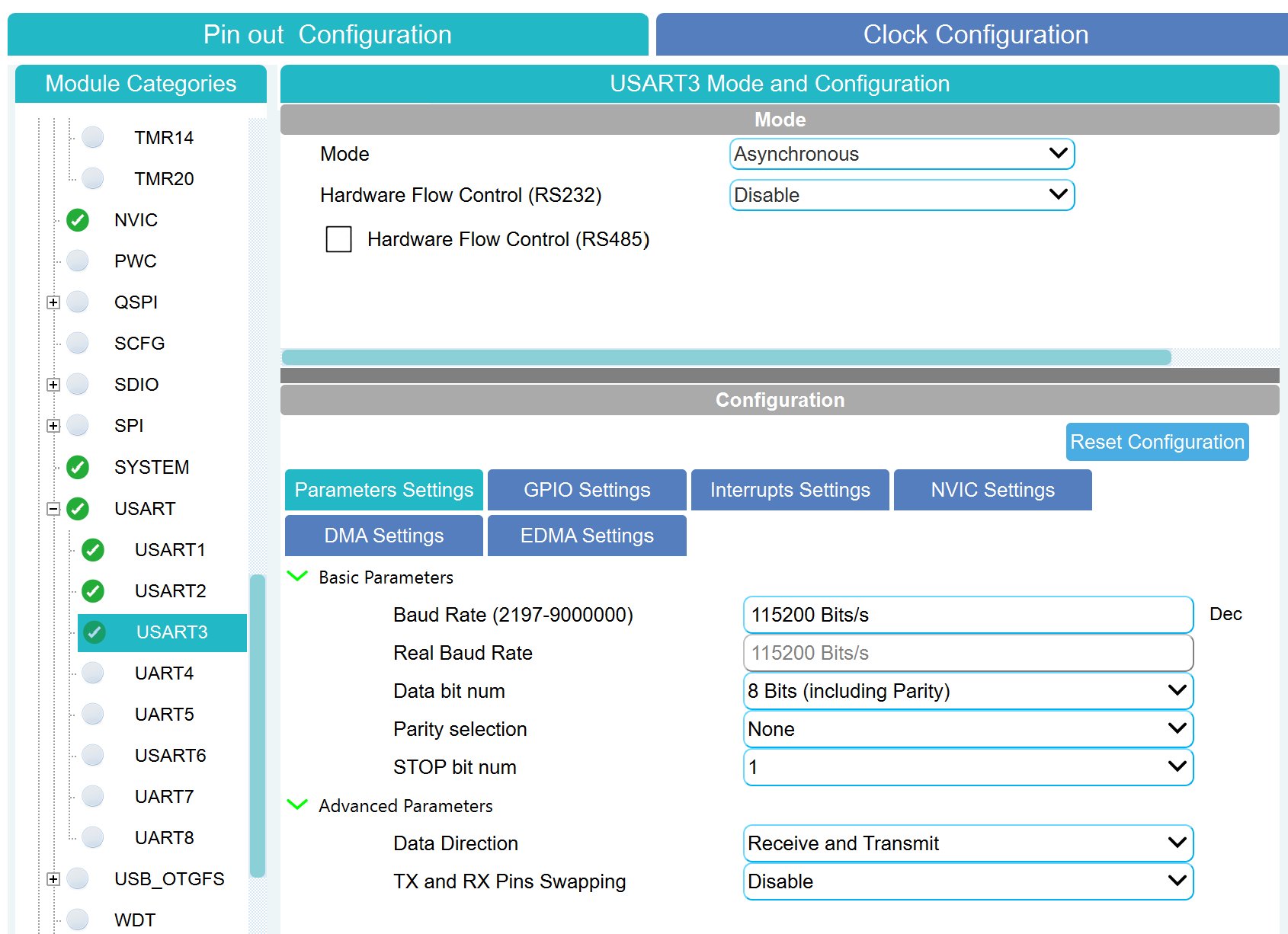

В AT32 Workbench включите нужный модуль USART/UART:
Настройте параметры так же, как в блоке Artery USART TX (Baud Rate, 8N1).

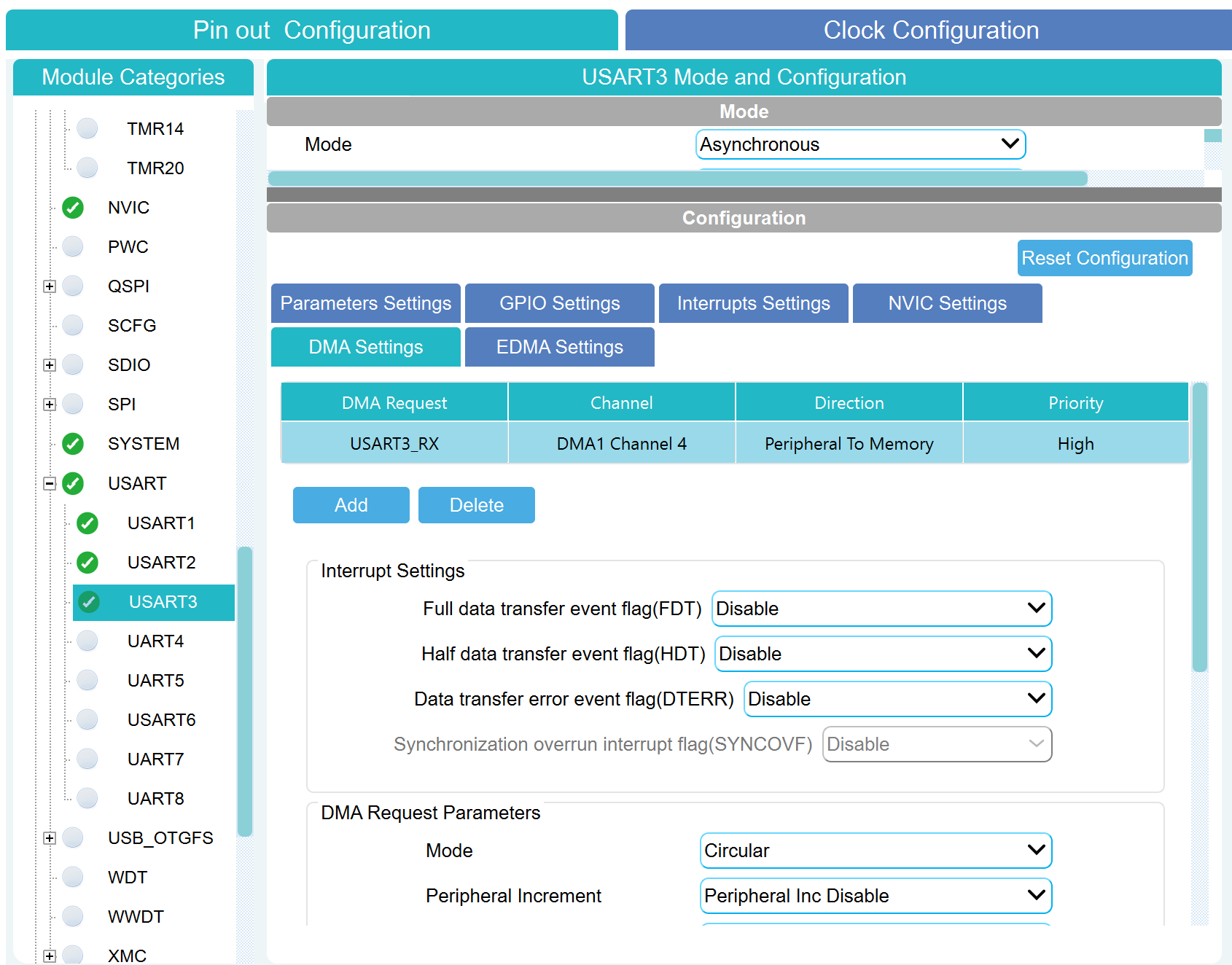

При необходимости приема с DMA:
- Перейдите на вкладку DMA, нажмите Add;
- Добавьте DMA Request — USARTx_RX;
- Установите Mode в Circular, Priority — High.
Сгенерируйте проект (Generate Code).

# Data — принятые данные
скаляр | вектор

Details

Вектор принятых байт. Размерность определяется параметром Размер буфера на приём:.

Типы данных	`UInt8`
Поддержка комплексных чисел	Нет

# Модуль: — номер модуля USART/UART
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8

Details

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8`
Значение по умолчанию	`1`
Имя для программного использования	`m_module`
Настраиваемый	Нет
Вычисляемый	Да

# Размер буфера на приём: — размер буфера приема в байтах

Details

Значение по умолчанию	`7`
Имя для программного использования	`m_buf_length`
Настраиваемый	Нет
Вычисляемый	Да

# Таймаут на приём, мс: — таймаут приема в миллисекундах

Details

Значение по умолчанию	`1000`
Имя для программного использования	`m_uart_timeout`
Настраиваемый	Нет
Вычисляемый	Да
