Визуализация показаний приборов дрона

Открыть пример в Engee

В данном примере реализованы алгоритмы визуализации данных о полёте, записанных с датчиков дрона.

Цель данной демонстрации – показать различные возможности отображения данных, включая их привязку ко времени.

Начнём с чтения записанных данных из файла CSV.

using CSV

# Читаем данные из файла data.csv
df_read = CSV.read("$(@__DIR__)/data.csv", DataFrame)

# Проверка первых строк
first(df_read, 5)

5×3 DataFrame

Row	Время	Высота	Угол
	Int64	Float64	Float64
1	0	0.0	-4.0
2	1	3.0	-5.0
3	2	5.0	-3.0
4	3	8.0	-3.0
5	4	10.0	-3.0

Как мы можем видеть, таблица содержит 3 поля, временные отсчёты, значения высоты и угол наклона дрона относительно горизонта.

max_idx = 350;
t = df_read.Время[1:max_idx]
heights = df_read.Высота[1:max_idx]
angles = df_read.Угол[1:max_idx]

H = plot(t, heights, title="Высота")
A = plot(t, angles, title="Угол наклона")
plot(H, A, layout=(2, 1), legend=false)

Опираясь на визализацию значений датчиков, мы видим, что дрон постипенно набирал высоту и изменял угол наклона, облетая какое-то препятствие. Также мы видим колебания отклонения относительно горизонта, которые скорее всего связаны с тем, что дрон летал в ветренную погоду.

Далее объявим статические переменные, которые не требуют обновления в цикле.

max_y_h = maximum(heights)+10

# Уравнение единичной окружности
θ = range(0, 2π, length=100)
x_circle = cos.(θ)
y_circle = sin.(θ)
x = [-1, 1]

using Images
# Загрузка изображения дрона
drone_img = load("$(@__DIR__)/drone.jpg")

Теперь перейдём к самому циклу визуализации данных. Его можно условно разделить на три части.

1. Отображение высоты. Для каждого момента времени строится график высоты в виде красной точки. Ограничения по осям устанавливаются так, чтобы показать область вокруг текущего времени ±10 секунд. Заголовок графика показывает текущее значение высоты и стрелку вверх/вниз в зависимости от того, увеличивается высота или уменьшается.
2. График тангажа. График тангажа показывает угол отклонения дрона относительно горизонта. Используются функции cosd и sind для построения линии угла наклона. Заголовок содержит значение угла тангажа в градусах.
3. Поворот изображения дрона и визуализация, Изображение дрона поворачивается на определенный угол (значение тангажа + 90 градусов). Функция channelview преобразует изображение в вид, удобный для дальнейшей обработки. Используется маска для удаления черных пикселей.

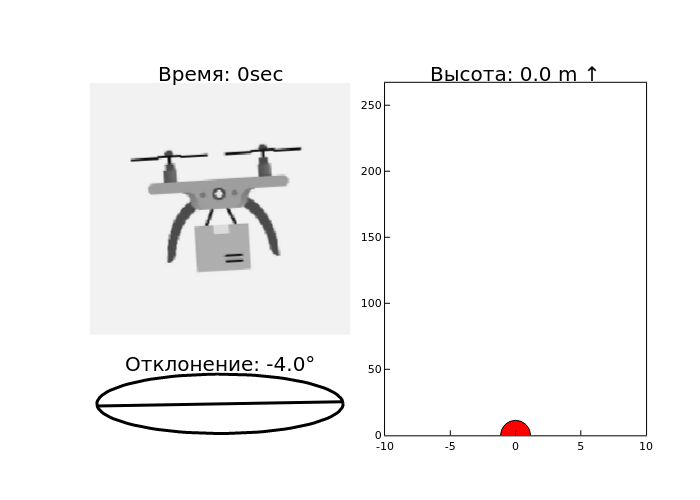

В итоги все три графика собираются в единный кадр который и формирует кадры GIF.

@gif for i in 1:length(t)
    ti = t[i]
    ai = angles[i]
    hi = heights[i]

    # Высота
    h_plt = scatter([ti], [hi],
        markershape=:circle, markersize=15, markercolor=:red, framestyle=:box,
        xlims = (ti-10, ti+10), ylims = (0, max_y_h),
        legend=false, grid=false,
        title="Высота: $hi m $((i == 1 || heights[i] > heights[i-1]) ? "↑" : "↓")")

    # Тангаж
    tang = plot([x_circle, (cosd(-ai) .* x)], [y_circle, (sind(-ai) .* x)],
        linewidth=3, color=:black, framestyle=:none,
        title="Отклонение: $(ai)°")

    # Дрон
    rotated_array = channelview(Gray.(imrotate(drone_img, π*(ai+90)/ 180)))
    rotated_array[rotated_array .== 0] .=  1

    dron = plot(framestyle=:none, grid=false, title = "Время: $(t[i])sec")
    # Отображаем повернутое изображение дрона
    heatmap!(
        1:size(rotated_array, 2), 1:size(rotated_array, 1),
        permutedims(rotated_array, (2, 1)),
        colorbar=false, c=:grays
    )
    Tng_Dr = plot(dron, tang, layout = grid(2, 1, heights=[0.8, 0.2]))
    grup = plot(Tng_Dr, h_plt, layout= grid(1, 2, width = [0.75, 0.25]), legend=false)
end

[ Info: Saved animation to /user/my_projects/Winter_school/Юре_зимняя_школа_комментарии/Dron/tmp.gif

Вывод

Как мы можем наблюдать, опираясь на результаты GIF, мы получаем достаточно информативное представление данных во времени. Такой подход можно применять давольно часто, особенно в случаях описания поведения реального физического объекта.
