Построение прямоугольников вокруг подрисунков

Страница в процессе перевода.

Чтобы показать, что несколько элементов в Figure принадлежат друг другу, их можно поместить в контейнер. Нужно просто использовать вложенный блок GridLayout для каждой группы объектов и поместить Box в ту же позицию, что и этот блок GridLayout. Тогда при использовании режима alignmode = Outside(some_padding) объекты с выступами, такие как Axis, будут полностью находиться в охватывающих прямоугольниках.

using CairoMakie
f = Figure()

g1 = GridLayout(f[1, 1], alignmode = Outside(15))
g2 = GridLayout(f[1, 2], alignmode = Outside(15))
box1 = Box(f[1, 1], cornerradius = 10, color = (:tomato, 0.5), strokecolor = :transparent)
box2 = Box(f[1, 2], cornerradius = 10, color = (:teal, 0.5), strokecolor = :transparent)

# переместим прямоугольники на задний план, чтобы фоновые многоугольники блока Axis находились перед ними
Makie.translate!(box1.blockscene, 0, 0, -100)
Makie.translate!(box2.blockscene, 0, 0, -100)

Axis(g1[1, 1], backgroundcolor = :white)
Axis(g1[2, 1], backgroundcolor = :white)

Axis(g2[1, 1], backgroundcolor = :white)
Axis(g2[1, 2], backgroundcolor = :white)
Axis(g2[2, 1:2], backgroundcolor = :white)

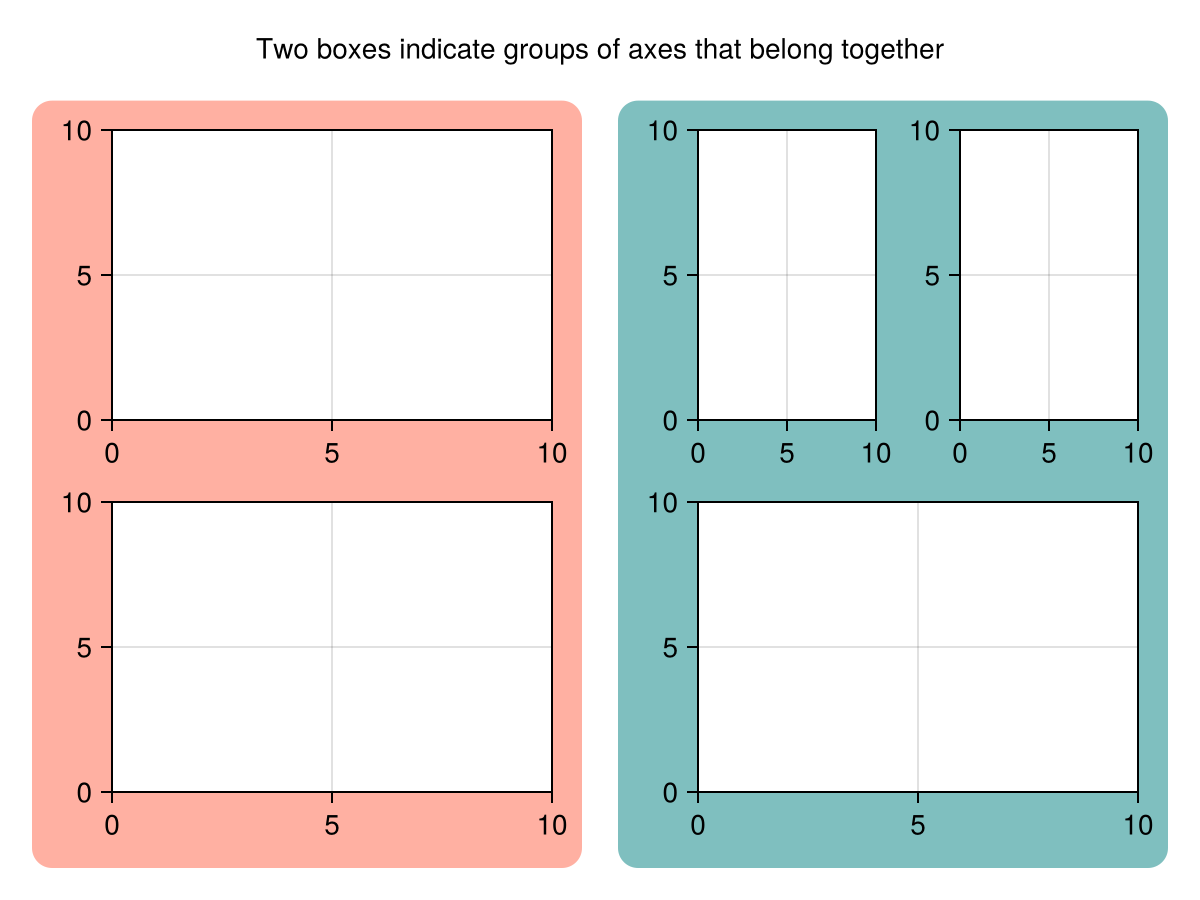

Label(f[0, :], "Two boxes indicate groups of axes that belong together")

f
