Построение графиков

Построение графиков при помощи Plots

Для визуализации данных необходимо загрузить пакет Plots:

using Plots

Рассмотрим несколько типовых задач построения графиков с помощью пакета Plots:

Построить график одного сигнала — используйте пакет Plots для работы с визуализацией данных и постройке график вашего сигнала.
using Plots # загружает пакет Plots
x = 0:0.01:10 # создает временной вектор от 0 до 10 с шагом 0.01
y = sin.(x) # вычисляется синус для каждого элемента временного вектора (x)
plot(x, y, xlabel="Время", ylabel="Амплитуда", title="График синусоидального сигнала") # строит график синусойды с временной осью на оси x и амплитудой на оси y

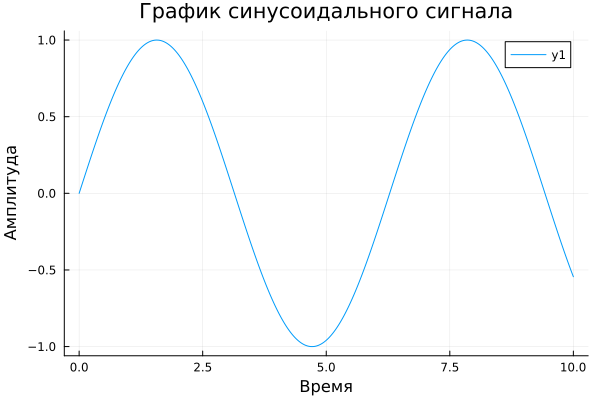

После выполнения кода, автоматически получите график синусоидального сигнала:

visualization plot 1

Построить графики нескольких сигналов — используйте пакет Plots для построения нескольких сигналов на одном графике.
using Plots
x = 0:0.01:10
y1 = sin.(x)
y2 = cos.(x)
plot(x, y1, label="Signal 1")
plot!(x, y2, label="Signal 2") # используется plot! с восклицательным знаком для добавления нового сигнала на график

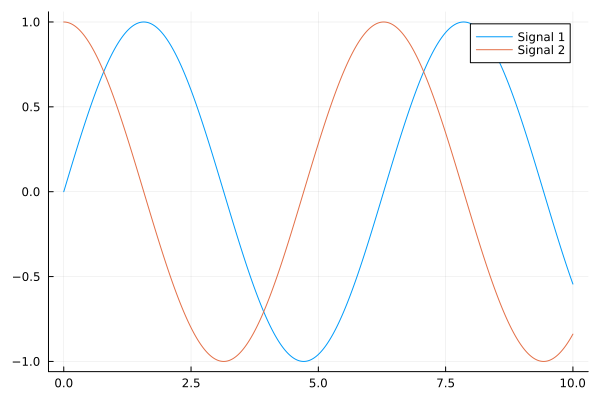

После выполнения кода, автоматически получите два графика сигналов синуса и косинуса соответственно:

visualization plot 2

Вы можете вывести сигналы на отдельных графиках, тогда код будет выглядеть следующим образом:

using Plots

x = 0:0.01:10
y1 = sin.(x)
y2 = cos.(x)

plot(
    plot(x, y1, label="Signal 1"),
    plot(x, y2, label="Signal 2"),
    layout = 2 # задается количество графиков, значение не может быть ниже числа описываемых plots (в нашем случае не ниже 2)
)

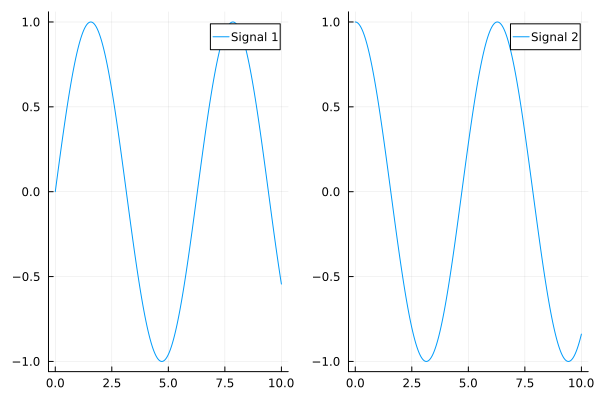

После выполнения кода, автоматически получите график сигналов синуса и косинуса:

visualization plot 3

Настроить график — настройте отображение графика в зависимости от ваших предпочтений
Более подробный список атрибутов для настроек графиков представлен здесь.

Допустим, есть график синусоидального сигнала:

using Plots
x = 0:0.01:10
y = sin.(x)
plot(x, y, xlabel="Время", ylabel="Амплитуда")

visualization plot 1

На графике можно задать имя легенде, используя конструкцию label="Имя легенды". Например:

using Plots
x = 0:0.01:10
y = sin.(x)
plot(x, y, label="Синусоида", xlabel="Время", ylabel="Амплитуда") # вместо y1 легенда получила имя "Синусоида"

visualization new 1

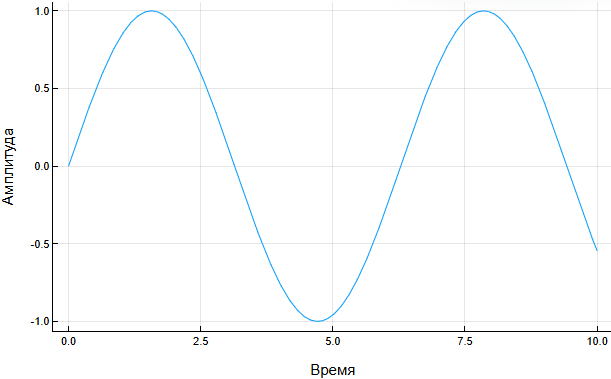

Легенду можно убрать полностью, указав legend = false:

using Plots
x = 0:0.01:10
y = sin.(x)
plot(x, y, ylabel="Амплитуда", xlabel="Время", legend = false)

visualization new 2

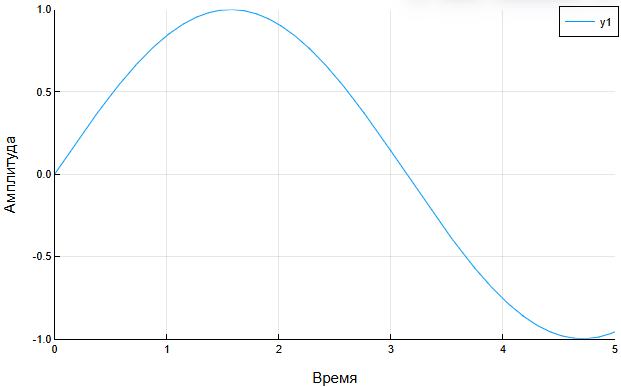

Также можно задать диапазон значений по осям, например:

using Plots
x = 0:0.01:10
y = sin.(x)
plot(x, y, xlims=(0, 5), ylims=(-1, 1), xlabel="Время", ylabel="Амплитуда")

visualization new 3

Такой подход не ограничивает данные, он лишь изменяет видимый диапазон графика, оставляя полный набор данных неизменным. Для ограничения данных необходимо использовать фильтрацию, например:

using Plots
x = 0:0.01:10
y = sin.(x)
x_filtered = x[x .<= 5] # фильтруем значения x
y_filtered = y[x .<= 5] # фильтруем значения y
plot(x_filtered, y_filtered, xlabel="Время", ylabel="Амплитуда")

Здесь код построен только для первой половины синусойды и массивы x и y соответствуют указанному диапазону.

Пакет Plots имеет широкие возможности кастомизации вида самого графика, например:

using Plots
x = 0:0.01:10
y = sin.(x)
plot(x, y, line=:dashdot, color=:red, linewidth=2, xlabel="Время", ylabel="Амплитуда")

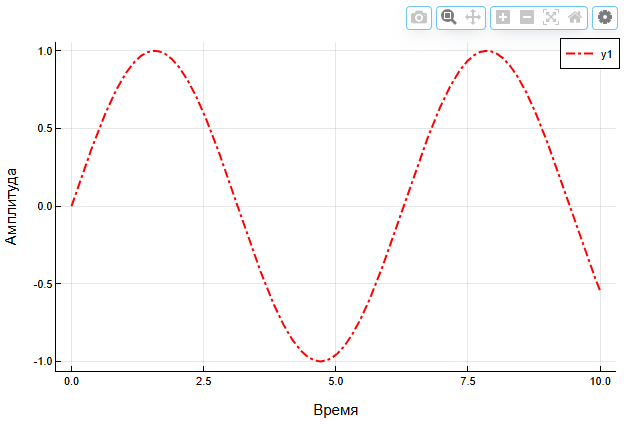

Здесь линия графика поменялась на пунктирную с точкой (line=:dashdot), цвет линии изменился на красный (color=:red), а ее ширина стала равна двум (linewidth=2).

visualization new 4

В некоторых случаях полезна настройка маркеров точек данных, например:

using Plots
x = 0:0.1:2π
y = sin.(x)
plot(x, y, xlabel="Время", ylabel="Амплитуда", marker=:circle, markersize=8, markerstrokewidth=2, markerstrokealpha=0.8, color=:blue)

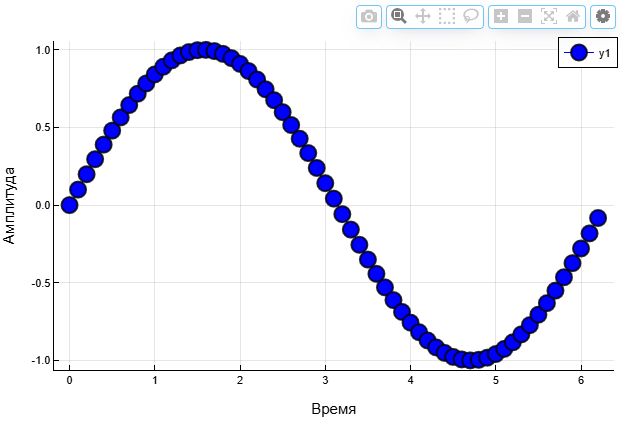

Здесь строится график синусоиды с подписями осей (xlabel, ylabel), маркерами в виде кружков (marker=:circle), размером маркеров 8 (markersize=8), шириной обводки 2 (markerstrokewidth=2), прозрачностью обводки 0.8 (markerstrokealpha=0.8), и синем цветом линии (color=:blue).

visualization new 5

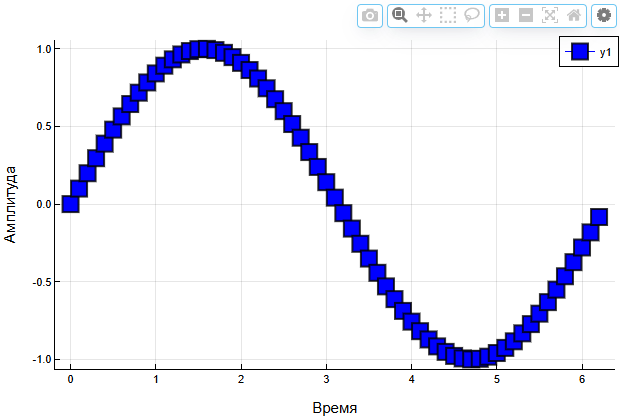

Вместо маркеров в виде круга могут использоваться квадраты или другие поддерживаемые геометрические фигуры, например, квадраты:

visualization new 6

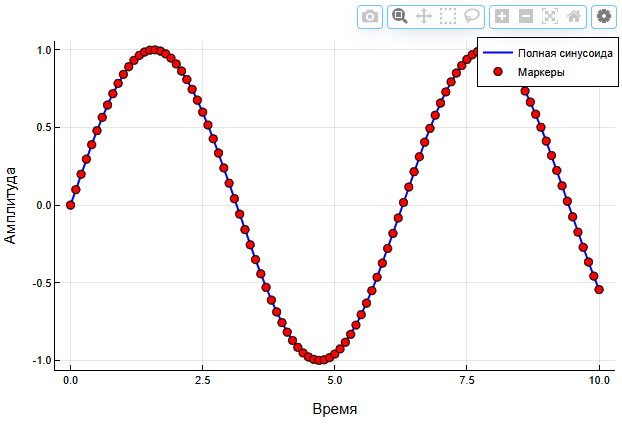

Одним из наиболее популярных вариантов оформления графиков является уменьшения количества маркеров при полном сохранении линии, например:

x = 0:0.1:10 # Используем один и тот же шаг
y = sin.(x)

plot(x, y, xlabel="Время", ylabel="Амплитуда", label="Полная синусоида", color=:blue, linewidth=2)
scatter!(x, y,  label="Маркеры", color=:red)

Команда scatter!(x, y, label="Маркеры", color=:red) добавляет к существующему графику маркеры красного цвета на основании данных x и y, с отображением легенды "Маркеры".

visualization new 7

Сохранить график как картинку — сохраните полученный график с помощью команды savefig в файловый браузер Engee.
savefig("my_plot.png")

После выполнения кода, получите сообщение о пути сохраненного файла:

Вывод:

"/user/my_plot.png"

График, построенный с помощью Plots в командной строке, будет выведен в окно Графики graphs icon 1 Engee на отдельную вкладку plot:

plots graph 1 → plots graph

В пакете Plots существует несколько различных методов отображения графики — бэкэндов. Какой бэкенд выбрать — зависит от вашей задачи. Таблица ниже поможет вам выбрать более подходящий метод.

Использование библиотеки PlotlyJS.jl для создания трехмерных графиков может привести к проблемам при конвертации скриптов в HTML/PDF форматы, а также при публикации в сообществе.

При использовании библиотеки Plots.jl с бэкэндом plotlyjs такой проблемы не возникает.
Требования к визуализации Бэкэнд графики

Скорость

gr, unicodeplots

Интерактивность

plotlyjs

Красота

plotlyjs, gr

Построение в командной строке

unicodeplots

Построение пространственных кривых

plotlyjs, gr

Построение поверхностей

gr

Двумерные графики

С построением двумерной кривой справится любой бэкенд. Чтобы масштабировать график и выбирать конкретные точки на кривой, подключим метод отображения графики plotlyjs:

plotlyjs();

Для создания двумерных графиков используется функция plot.

Если вы поставите точку с запятой в конце команды построения графика, то команда выполнится, но график не будет показан.
x = [-10:10;];
y = x.^2;
plot(x,y)
Вывод

plotting 1

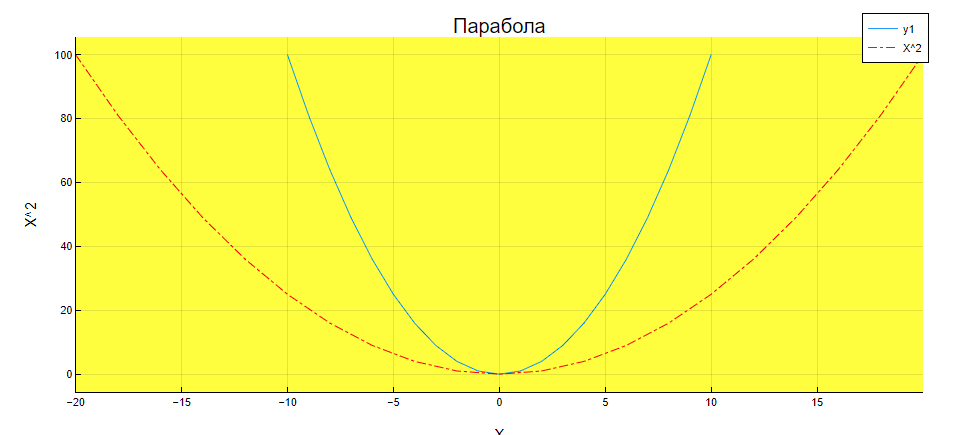

Чтобы добавить график к существующему, добавьте восклицательный знак, чтобы получилось plot!(). Вы можете подписать оси и график, добавить заголовок, а также изменить стиль линии и фона:

plot!(2x, y, xlabel="X", ylabel="X^2", title="Парабола", linecolor =:red, bg_inside =:yellow, line =:dashdot, label = "X^2")
Вывод

plotting 2

Пространственные кривые

С помощью plot можно также построить график в трех измерениях:

y = x;
z1 = x.^2;
plot(x,y,z1, xlabel="X", ylabel="Y", zlabel="Z", linecolor =:green, label = "X^2")
Вывод

plotting 3

y = -x;
z2 = x.^2;
plot!(x,y,z2, xlabel="X", ylabel="Y", zlabel="Z", linecolor =:red, label = "Y^2")
Вывод

plotting 4

Построение графиков при помощи PlotlyJS

Второй способ визуализировать данные — использовать альтернативную библиотеку PlotlyJS.

using PlotlyJS

Если вы ранее использовали библиотеку Plots, то возможны конфликты имен функций. Поэтому будем вызывать функции построения графиков следующим образом:

PlotlyJs.<имя_функции>

Одним из недостатков библиотеки PlotlyJS является требование жесткой типизации. Так, для построения поверхности придется проводить дополнительные преобразования типов. Зато при работе с PlotlyJS не нужно выбирать и подключать бэкенды!

Двумерные графики

Чтобы построить график, нужно создать объект, описывающий строящуюся кривую, поверхность и т.д. Двумерный график можно построить, используя функцию рассеяния scatter, указав в настройках тип — линия.

... mode = "lines"

В данном примере выбран тип — линия c маркером.

line1 = PlotlyJS.scatter(x=2018:2022, y=[7.632, 7.769, 7.809, 7.842, 7.841], mode="lines+markers", name="Finland", line_color="purple");
line2 = PlotlyJS.scatter(x=2018:2022, y=[6.419, 6.300, 6.376, 6.330, 6,125], mode="lines+markers", name= "Brazil", line_width=0.5);

Теперь можно создать объект, в котором будут заданы параметры внешнего вида графика. Этот подход удобен, если есть необходимость в едином стиле графиков. Библиотека дает возможность использовать множество настроек внешнего вида. Вы можете подписывать график, выбирать толщину линий, цвета (причем выбор цвета можно задавать разными способами).

layout = PlotlyJS.Layout(title="Gross National Happiness", xaxis_range=[2018, 2022], yaxis_range=[5, 8], paper_bgcolor="RGB(250,249,245)", plot_bgcolor="#F5F3EC");

Для построения графиков используется функция plot. Если вы хотите построить несколько графиков в одном, их следует записать в виде вектора:

PlotlyJS.plot([line1, line2], layout)
Вывод

plotting 5

Пространственные кривые

Объект для построения пространственной кривой создается функцией scatter3d.

x = [-10.0:10.0;];
cubic = PlotlyJS.scatter3d(x=x, y=-x, z=x.^3, mode="lines");
PlotlyJS.plot(cubic)
Вывод

plotting 6

Поверхности

Построим поверхность, заданную параболоидом, используя функцию surface. Для начала требуется убедиться в корректности типов данных. Координаты в x и y могут быть либо одномерными, либо двумерными массивами. При транспонировании вектора y = x' тип результата не является массивом:

println("Тип y = x': " ,typeof(x'));

Поэтому перед построением поверхности важно преобразовать тип вектора y:

y = vec(collect(x'));
z = (x.^2).+((x').^2);

Проверим типы данных:

println("Тип x: " ,typeof(x));
println("Тип y: " ,typeof(y));
println("Тип z: " ,typeof(z));
paraboloid = PlotlyJS.surface(x=x, y=y, z=z);
PlotlyJS.plot(paraboloid)
Вывод

plotting 7
