图表
|
页面进行中。 |
图形工具设计用于使用代码绘制图形。 要可视化模型信号，请使用该工具  图表.
|
图表
—这是一个在*Engee*中的数据可视化工具，它显示在 命令行
.
窗口分配" 图表 "是在计算和模拟模型期间提供工作流程。 它允许您清楚地分离从代码的执行中获得的可视化和模型的模拟结果的可视化（通过窗口"图表"），这消除了图形的混淆和复盖。
| 工具" 图表 "它只适用于命令行输入，不与 脚本编辑器。 |
| 新图表在窗口的单独选项卡中打开"图表"，这可以防止它们被意外复盖。 |
在窗口" 图表 "将光标指向坐标平面时，以下选项可用:
-
下载 PNG 图表 -将坐标平面保存到PNG文件。
-
扩大规模 -执行坐标平面的缩放。 可以选择一个区域并放大其内容。 要返回默认比例，请用鼠标左键双击坐标平面。
-
平底锅 -用于在坐标平面上移动图形的工具。 允许您使用鼠标光标向任何方向移动图表。
-
选择矩形区域 -在选定的矩形区域上创建可缩放框架。
-
拉索 -创建任何形状的选定区域。
-
放大 -在坐标平面上放大。
-
放大 -减小坐标平面的尺度。
-
自动缩放 -返回坐标平面的默认比例值。
-
将轴显示重置为默认值 -返回图形显示和默认坐标平面设置。
该工具的主要优点是用户可以完全控制图形的外观，因为生成它们的代码是直接在命令行上创建的。 对于Julia中的可视化，主要使用Plots包，但也可以直接调用函数，例如:
朱莉娅的代码 |
显示的图形 |
|---|---|

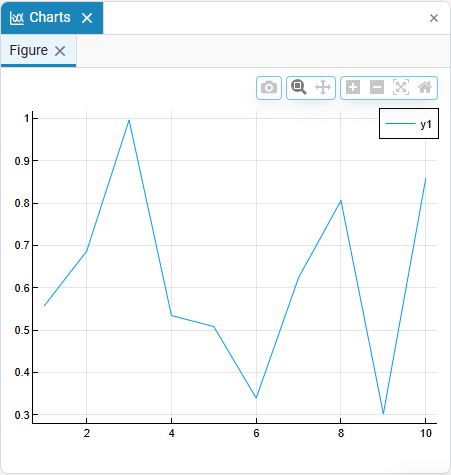

plot(1:10, rand(10)) |
|

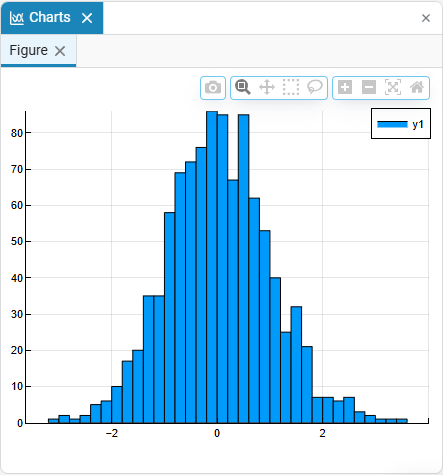

histogram(randn(1000), bins=30) |
|

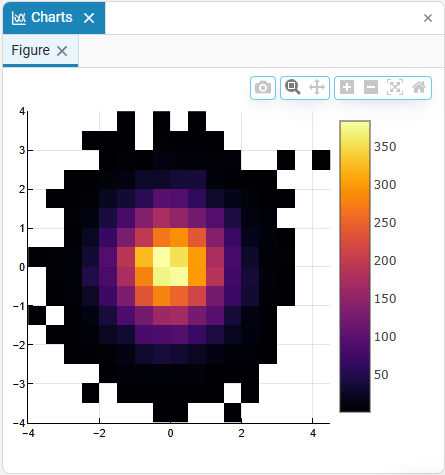

histogram2d(randn(10000), randn(10000)) |
|

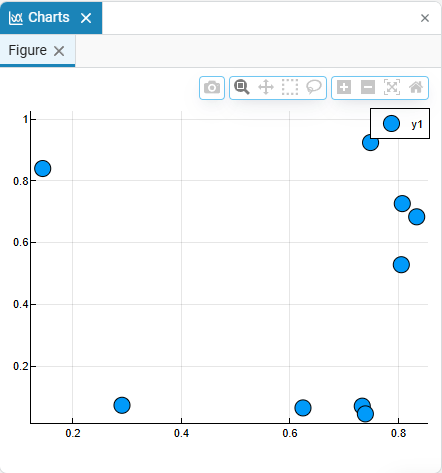

scatter(rand(10), rand(10), markersize=8) |
|
有关使用Plots包处理图形的有趣场景，请参阅文章。 绘制图表.
