界面

启动*Engee*会话时,将打开一个包含以下元素的工作区:

interface 1 1 x cn

显示建模工具(№5, 6, 7, 8, 9, 10, 11) 点击开关" 建模环境 "在窗口" 界面设置 » interface setting 1 (№15):

interface admonition 1 cn

  1. *Canvas*是构建模型的工作空间;

  2. *软件开发部分*是一组用于处理代码的工具,包括 脚本编辑器 interactive script icon, 命令行 img 41 1 2 还有窗户 模型诊断 model diagnosis main;

  3. 图表 charts icon —一个数据可视化工具,以可视化图表和图形的形式在命令行上显示工作结果。 有关详细信息,请参阅 图表.

  4. *文件和变量部分*是一组用于处理文件和变量的工具,包括 文件浏览器 file browser 7可变窗口 variables article 2 1;

  5. 附录 apps icon -一组应用程序,包括 数据检查员 data inspector icon, RITM.机器控制 ritm icon, 数字滤波器编辑器 filter designer icon, 雷达方程的计算 radar equation calculator icon, 电网模式的计算 calculation of the power grid modes icon数字变电站文件分析 cid parser icon. 这些应用程序在单独的浏览器选项卡中打开。;

  6. 积木图书馆 block library icon -套装 *Engee*从其中组装模型;

  7. 模拟管理部分-一组用于管理模型的选项。 在此面板上,将启动以下内容 start button,停止 stop button 1,正在编译中 compile button 1 模型及其仿真时间进行调整;

  8. 代码生成 codegen button -从模型生成代码的工具。 生成是为C,Chisel和Verilog(HDL)语言实现的。 在文章中阅读有关*Engee*中的代码生成的更多信息 代码生成;

  9. 切换目标平台 change platform button -在*Engee*(默认)和之间切换目标工作区平台 RITM.机器控制. 在文章中阅读更多关于节奏工作的信息 模型设置;

  10. 模型导航面板-用于选择所需模型并在特定模型内浏览层次结构的面板;

  11. 模型数据编辑器 model data editor —这是一个控制模型信号的工具。 有关详细信息,请参阅文章 模型数据编辑器;

  12. 设置和可视化部分-一组由 物理变量的窗口 variable viewer icon, 设置窗口 debug article icon 1信号可视化窗口 graphs icon 1;

  13. 个人橱柜 account icon -过渡到 个人帐户;

  14. 文件 documentation icon -过渡到 文件工程师;

  15. 界面设置 interface setting 1 -用于配置工作区的一组选项。 它包括语言选择,界面布局等。;

  16. 反馈意见 feedback icon -用于发送建议,错误报告或功能请求的工具。 您也可以使用它重新启动*Engee内核。*;

  17. 截图 screenshot icon -以PNG和SVG格式保存图像的工具(Firefox不支持)。 他们也得到支持 书签允许您在模型及其嵌套级别之间快速导航;

  18. 缩放调整-调整画布的比例,而不影响界面或浏览器的比例;

  19. 状态栏-显示所选型号的当前状态 求解器,仿真时间及其进度。 它还允许您导航到选项卡。 设置窗口 debug article icon 1.

为了快速浏览工作区和每个工具,我们建议您阅读以下文章 键盘快捷键Engee

配置接口

在*Engee*中,您可以自己自定义界面(画布上窗口的位置)或使用现成的选项。:

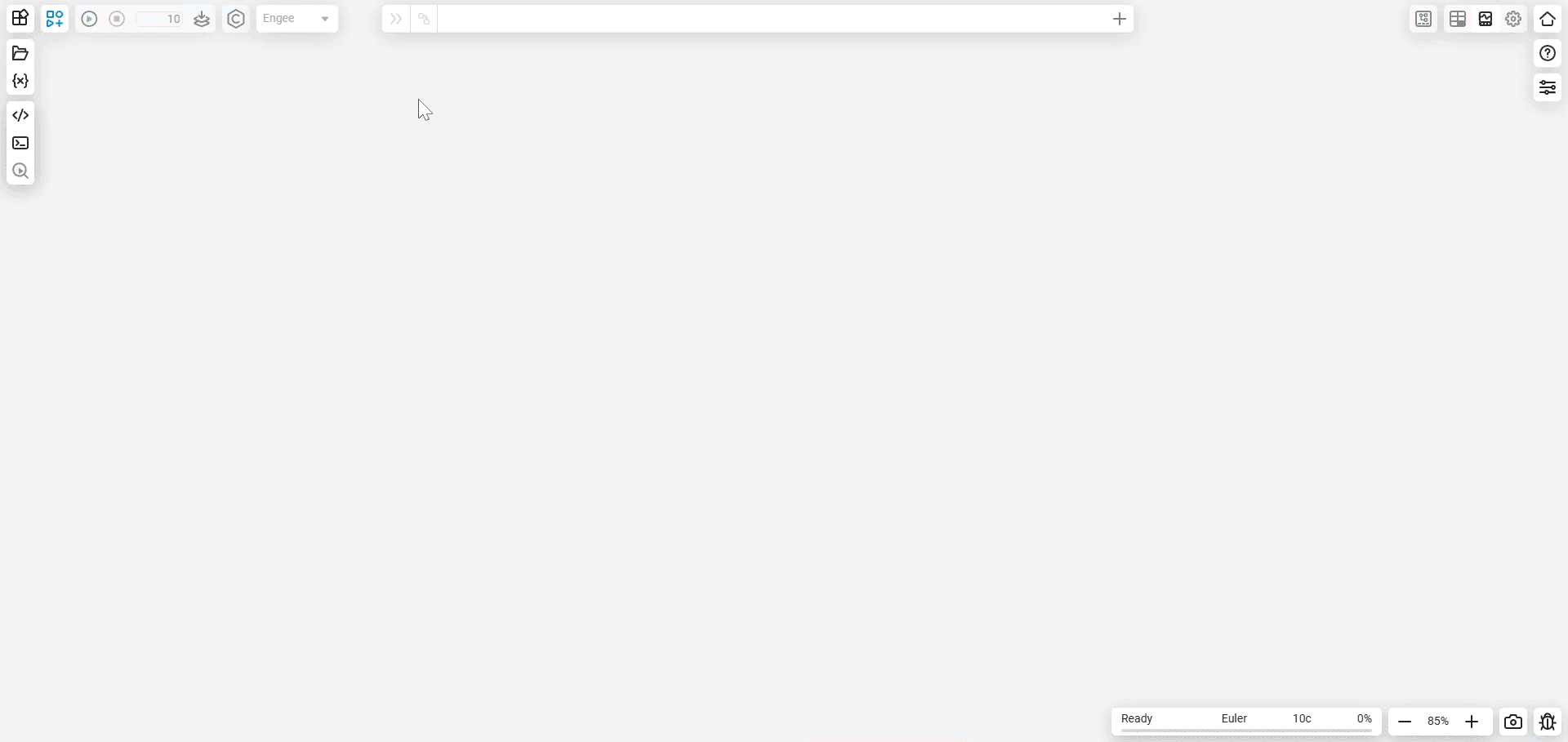

  • 要自己配置它,请移动所需的窗口:用鼠标左键按住它并将其拖动到建议的工作区位置之一。:

    interface variation 1 cn

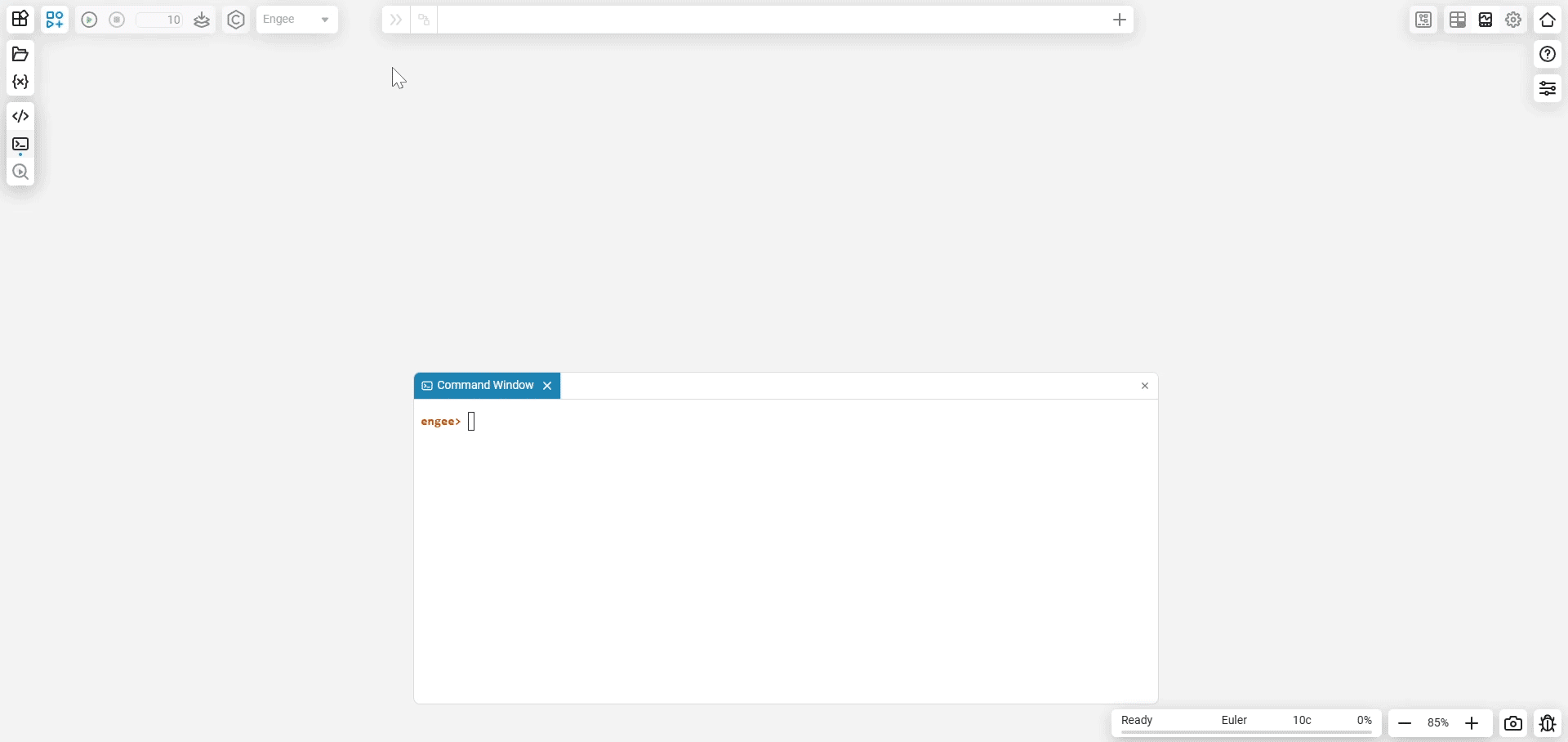

    您可以将多个工具放在一起,方法是用鼠标左键拖动它们的标题到所需的区域。:

    interface variation 2 cn

    您可以通过用鼠标左键双击其名称来放大需要工作的窗口。 再次双击将使窗口返回到其原始位置。:

    interface variation 2 1 cn

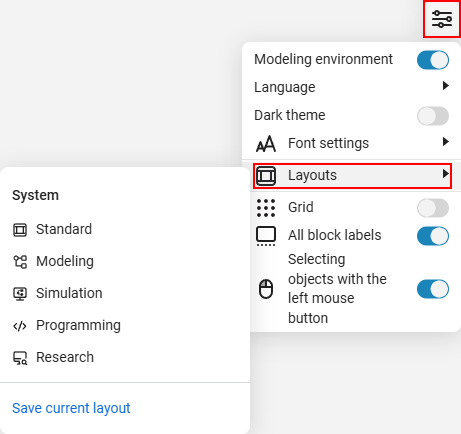

  • 要选择现成的窗口布局,请打开 界面设置 interface setting 1 并在标签 窗口布局 选择合适的模板:

    interface 10 1 cn

    工具选项说明 界面设置 interface setting 1 下面介绍:

    界面设置窗口中的选项列表
    • 建模环境 -启用/禁用*Engee*建模工具。

    • 语言 -切换俄语和英语之间的接口。

    • 黑暗主题 (实验)-在工作区中启用黑暗主题。

    • 字体设置 -打开*Engee*工作区字体设置窗口。

    • 窗口布局 -显示预设界面选项:

      1. 标准 standart scenario -打开*Engee*工作区的主要工具,即:

        • 带有变量和块库选项卡的文件浏览器;

        • 脚本编辑器和命令行;

        • 图表和设置窗口。

      2. 编程 programming scenario -打开变量和脚本编辑器。

      3. 测试 testing scenario -打开脚本编辑器和图形窗口。

      4. 建模 modeling scenario -打开块和设置库。

      5. 模拟 simulation scenario -关闭所有工作区工具。

      6. 保存当前布局 -保存*Engee*界面的布局。 可以保存多个模板:

        layout 1layout 2

    • 网格 -包括画布上的网格。

    • 所有区块的签名 -包括模型块签名。

    • 用鼠标左键选择对象 -使用LMB启用对象的选择(默认情况下禁用)。 激活后,它允许您通过按住鼠标左键来选择包含对象的区域来传输它们。

  • 以方便的方式选择对象—按住Shift键或鼠标左键。 为此,请启用该选项 用鼠标左键选择对象 在窗口"界面设置» interface setting 1.

外观

除了界面设置,您还可以控制工作区的外观。:

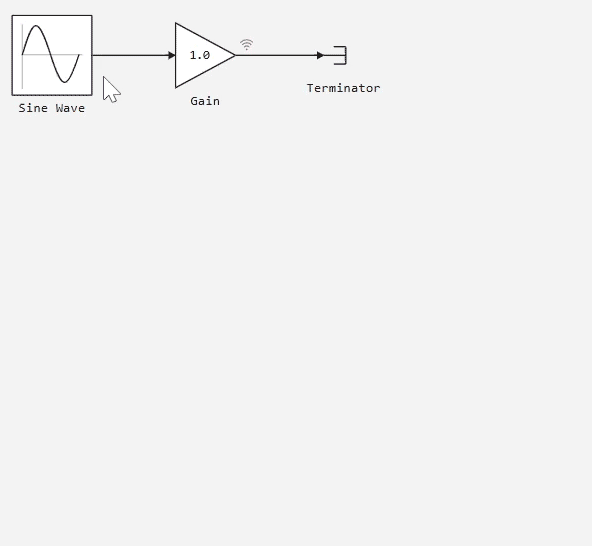

  • 更改模型块的文本和边框:

    color settings 1 cn

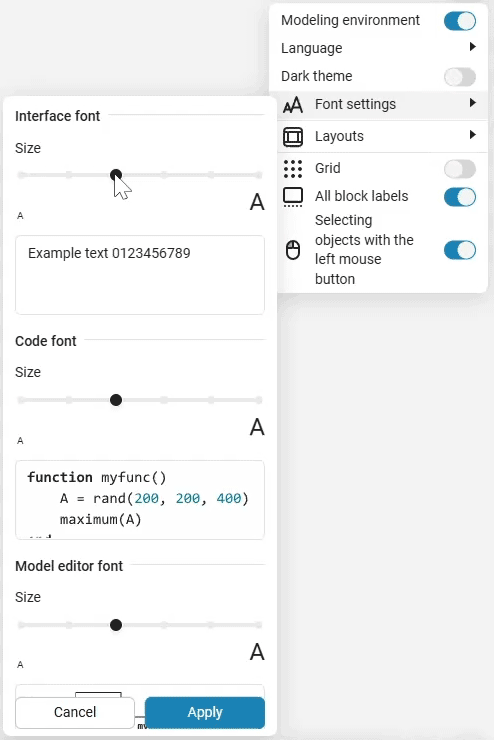

  • 更改界面的字体大小:

    font settings cn

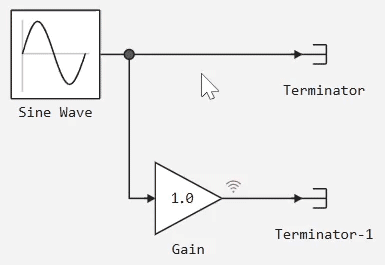

  • 标志信号:

    signal naming cn

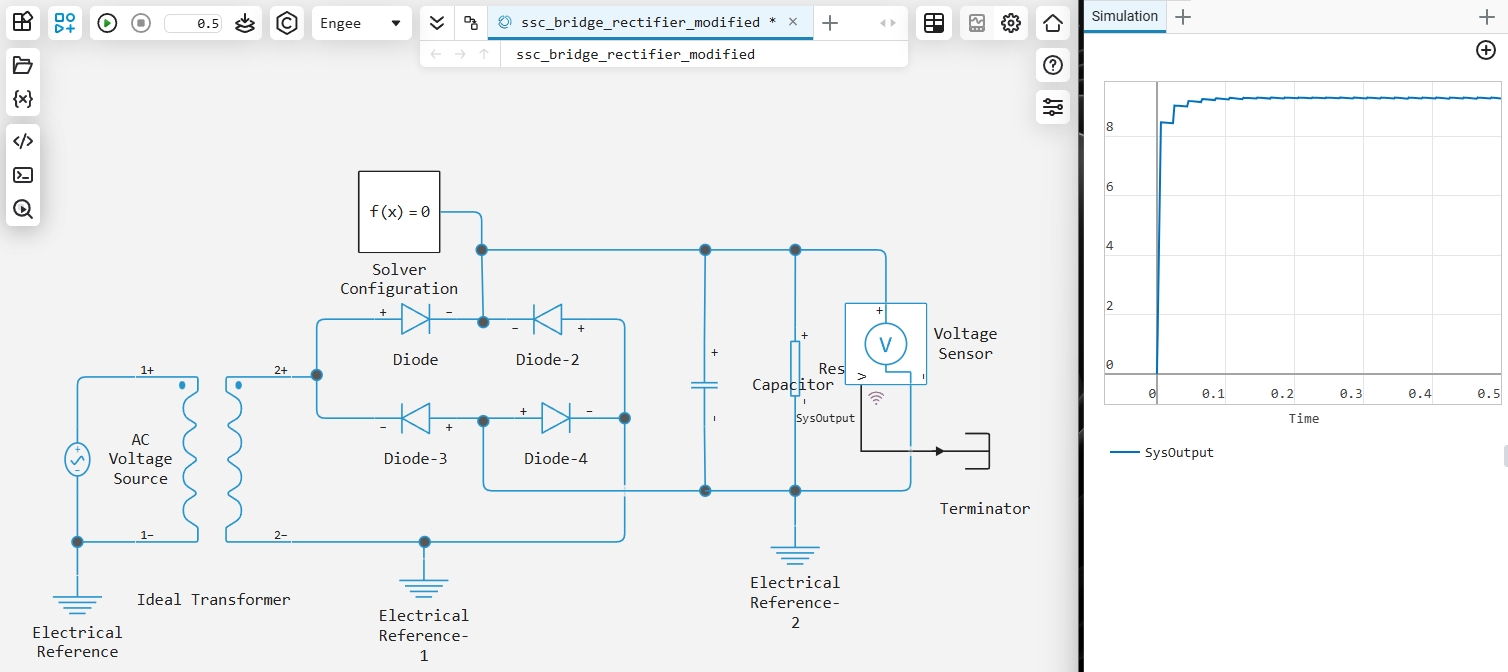

  • 界面窗口可以分离,在一个新的浏览器窗口中打开它们,并在整个监视器屏幕上移动,而不仅仅是在工作区内*Engee*:

    detachment 1 cn

    detachment 2 cn

  • 添加 注释使用 标记使工作区更具视觉效果:

    annotation example 1 cn

  • 信号可视化窗口、图表和设置中的垂直位置选项卡, 回调和脚本编辑器:

    vertical tabs 1 cnvertical tabs 2 cn
