模型数据编辑器

模型数据编辑器 model data editor —这是一款专为控制模型信号而设计的AnyMath工具。 该应用程序通过其用户友好的界面，可以更轻松地在开放式模型和子系统中找到正确的信号，从而更轻松地分析和配置信号，以便快速使用模型。

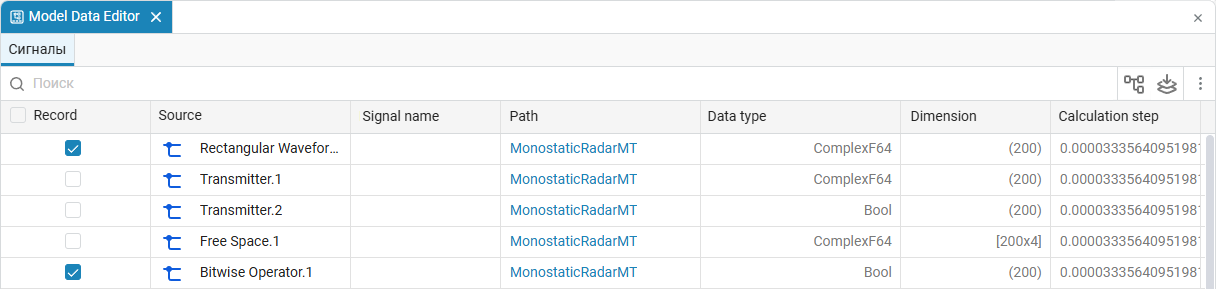

要打开应用程序，请单击 model data editor 模型的工作区中。 该应用程序将自动显示当前模型的信号，而无需嵌套子系统。 要显示来自子系统的信号，请按 显示嵌套子系统的信号 model data editor 3.

model data editor 2 cn

启用查看嵌套子系统时（ 显示嵌套子系统的信号 model data editor 3)位于内部的元素 自定义块 user library 1 和块与 蒙版不显示，但如果打开蒙版/输入用户块，则变得可见。
物理模型没有通常的信号-只有物理连接的模仿。 因此 模型数据编辑器 不显示来自库的块的信号 Physical Modeling.

界面

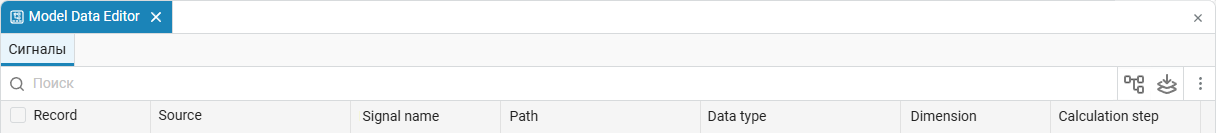

界面以表格的形式呈现，具有搜索，排序和 记录 signal logging 1 它由以下列组成:

model data editor 1 cn

记录:：启用/禁用信号记录的复选框 资料来源:：信号来源的块。 源的名称以格式显示 Block_name。端口名称 或 Block_name。外港号码 如果输出端口没有名称。 信号名称::信号名称(不得指定) 路径:：信号从块到信号连接的最近块的路线（以蓝色突出显示）。 它在表中以链接的形式显示，需要在模型中导航。 数据类型:：信号数据类型。 可以通过选择列中的单元格来编辑此列中的值 数据类型 并从下拉列表中设置所需的类型（继承模式或特定数字类型） 尺寸::信号尺寸 计算步骤:：计算信号的步骤。 对于虚拟子系统（具有 *Treat as atomic unit*off的常规子系统），不应用计算步骤参数，因此该值不会显示在表中。

所以, 模型数据编辑器 允许:

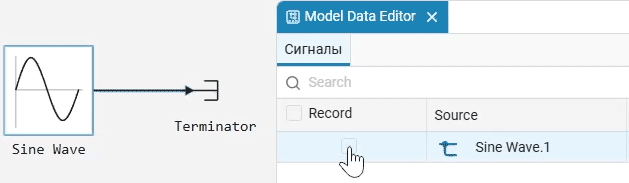

  • * 启用和禁用信号记录*:

    data editor logging cn

  • * 在一个窗口中查看所有模型信号*。 按钮 model data editor 3 显示嵌套子系统的信号 启用或禁用来自嵌套子系统的信号的显示。 默认情况下禁用查看。;

    当模型结构发生变化时，应用程序会自动更新信号列表。

  • * 编辑信号数据类型*。 列中 数据类型 您可以从列表中选择继承模式或设置固定信号数据类型。:

    model data editor x cn

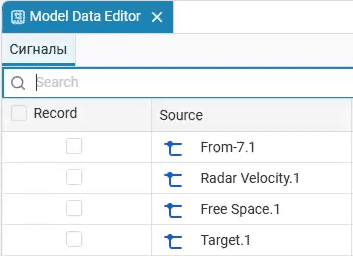

  • 执行* 搜索* interface finder icon 根据模型。 搜索 interface finder icon 它允许您通过名称或来源快速找到必要的信号。 要设置信号名称，请双击它并输入所需的名称。 当您在搜索栏中输入文本时，所有匹配的元素都会突出显示。:

    model data editor 7 cn

  • * 转到模型中的特定信号*。 找到所需的信号，然后在列 路径 双击此信号的行。 模型将在此信号上自动居中在工作区的中间。;

  • * 编译模型*。 按钮 model data editor 4 编译 启动模型的编译过程，从而更新应用程序表中的数据，因为并非所有模型更改都会立即进入其中。 在编译期间无法编辑信号参数。;

  • * 对表中的数据进行排序*。 您可以按字母顺序和值对内容进行排序（仅适用于列 尺寸 和 计算步骤 ）通过点击列名。

您还可以:

  • 显示/隐藏列。 点击按钮 model data editor 5，选择 显示列 以及下拉列表中所需的列名称:

    model data editor 6 cn

  • 通过双击列之间的边框自动缩放列的大小;

  • 按鼠标左键拖动列的边框来更改列的宽度;

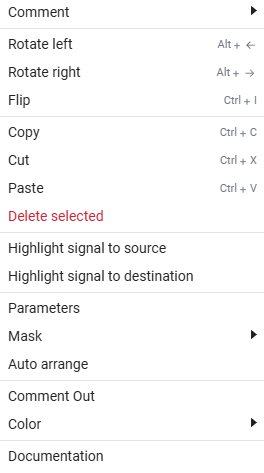

  • 打开上下文菜单，其中包含适用于画布上所有选定块和信号的功能。 为此，请使用以下方法在表中选择具有必要信号/块的几行 Shift+ЛКМ. 然后右键单击画布上的选定块之一以打开上下文菜单。:

    model data editor 7 cn

    在表格中选择一个信号会在画布上突出显示它。 当块/信号在画布上突出显示时，表中的相应行也会突出显示。
