在Engee中记录信号

graph logging 1 cn 信号记录 —这是一个功能,记录模拟过程中创建的信号,以便以后分析或可视化。 通过用鼠标左键单击信号并选择*记录*功能来打开记录。 启用的信号记录由图标指示 signal logging 1. 所有记录信号的列表可以通过信号菜单查看. signal menu 1 在窗口 信号可视化,例如,通过打开 表格显示 signal graph 4 (显示信号的瞬时值):

logging signal graph 1 1 cn

记录信号允许您在各种情况下处理信号。:

  • 图表 -使用它提供的所有工具在图表窗口中分析您的信号。

    pulse gen freq graph 3 cn

  • Simout-使用*simout*变量,该变量存储所有记录信号的仿真结果。

    simout 4 cn

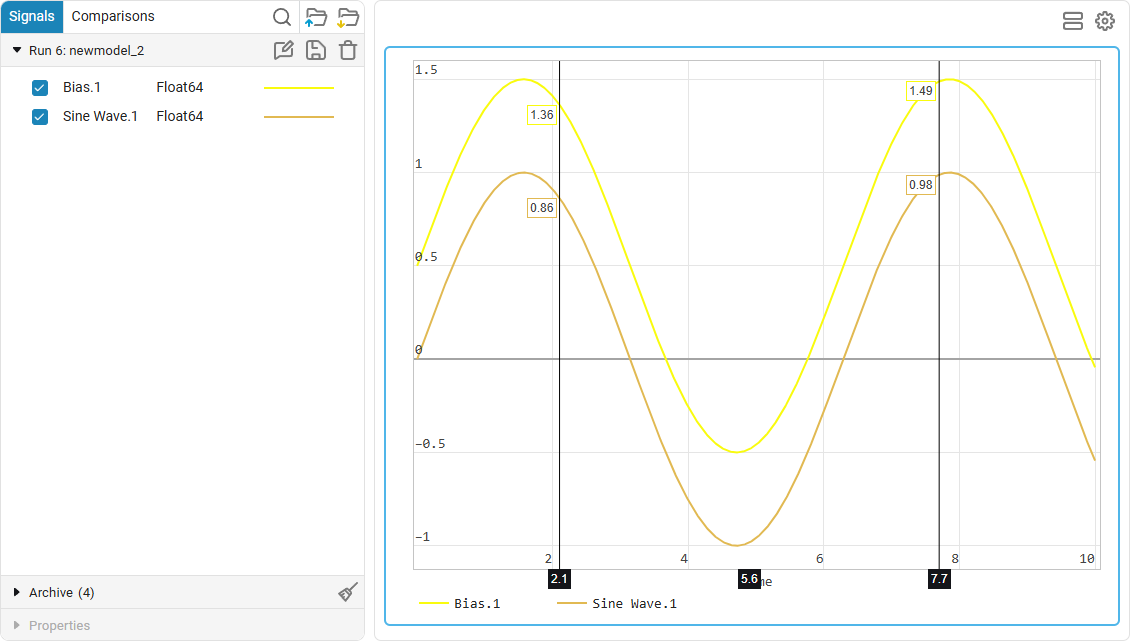

  • 数据检查员 -通过比较来自一个或多个模型运行的信号来评估仿真结果。

    data inspector 12 cn

  • 图表 charts icon -图形化的代码从 命令行 img 41 1 2.

    graph 5 cn
