数据检查员

数据检查员 data inspector icon —这是一个Engee应用程序,旨在与一个和几个模拟的结果一起工作,即对几个模型启动的结果进行比较分析。

该应用程序用于两个主要场景:

  1. 同一模型的不同信号的分析,包括比较(同一模型的不同信号的比较)。

  2. 对同一模型的不同发射的结果进行比较分析(比较相同的信号,但与模型的不同发射)。

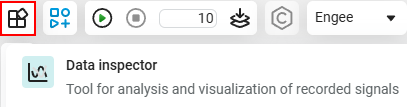

要打开应用程序,请转到*Engee*工作区,并在该部分的左上角 Engee 应用 apps icon 选择 数据检查员 data inspector icon:

data inspector 1 cn

界面

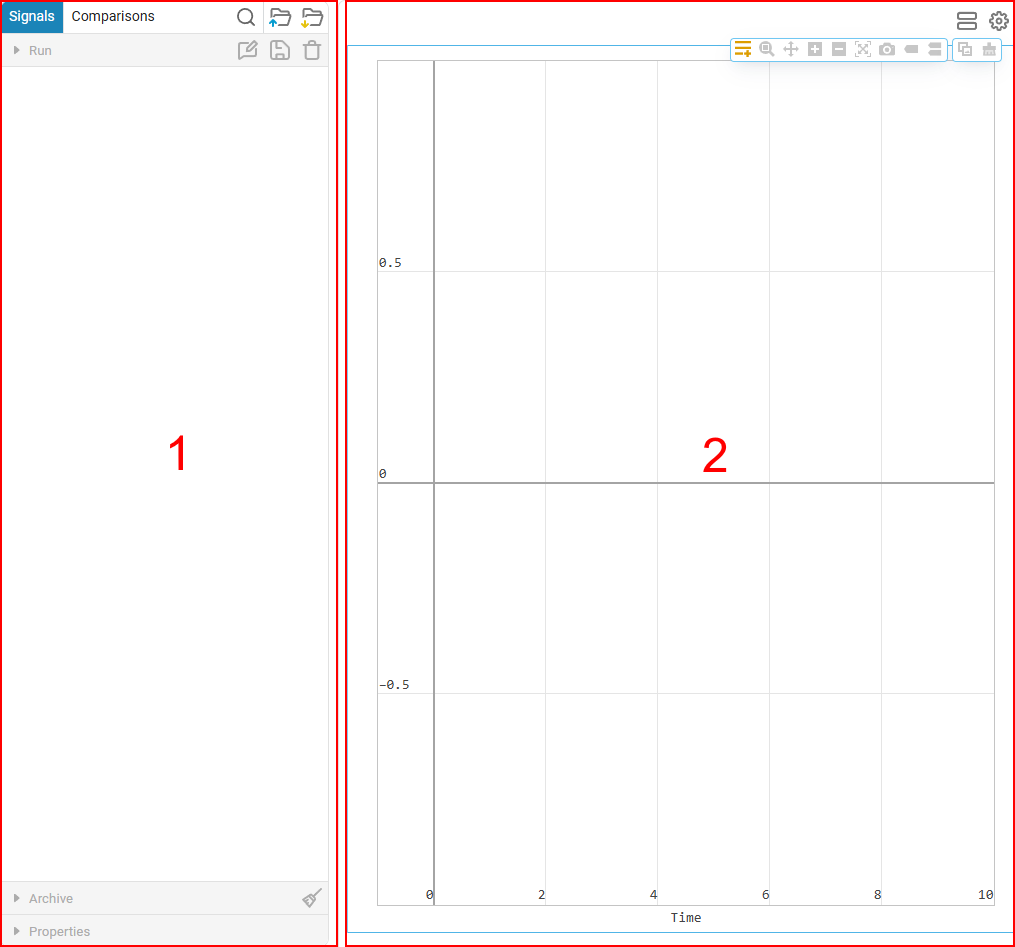

该应用程序在单独的浏览器选项卡中工作,默认情况下如下所示:

data inspector 2 cn

该窗口由两个区域组成:信号(1)和*图形*(2)。 让我们更详细地看看它们。

信号区

信号区域包含来自模型所有运行的所有信号。

要在仿真后分析信号,您需要在模型启动之前将其标记为可记录。 要做到这一点,按下信号线和按钮 记录 signal logging 1:

graph logging 1 cn

数据检查员 允许您使用用户会话来简化数据分析。 会话是`中的一组参数。ngdat’格式,其中包括:

  • 窗口配置 信号可视化 graphs icon 1 -保存轴的位置,网格中的行数和列数;

  • 在选定的轴上显示特定信号,包括配色方案;

  • 保存当前运行及其比较以供进一步分析。

会话可以在应用程序中保存和上传。:

data inspector sessions cn

  1. 加载会话 session loading 1 -加载保存的会话时,数据检查器完全恢复以前保存的配置。

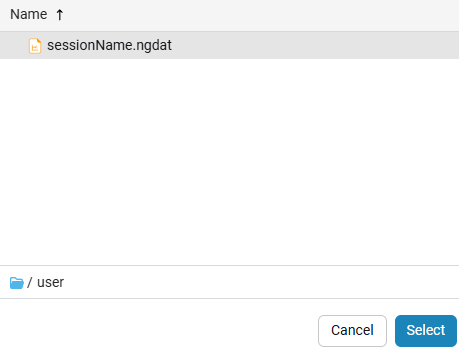

    session loading 2 cn

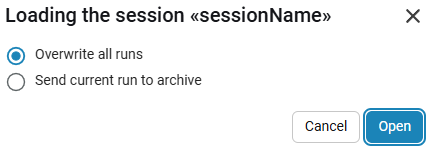

    加载会话时,您可以选择:

    • 完全清除当前运行并用下载会话中的数据替换它们;

    • 通过使已下载会话中的运行处于活动状态,将当前运行发送到存档。 会话中的已存档运行将添加到共享存档中。

      session loading 3 cn

  2. 保存会话 session saving 1 —这是修复数据检查器当前配置的过程,包括图形,信号和运行的设置。

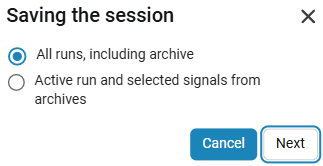

    session saving 2 cn

    有必要决定要保留哪些运行: 所有运行,包括存档主动运行和档案中的选定信号 (标有复选标记)。 默认情况下,会话保存在名称为`sessionName`的'/user’目录中。 保存的会话将在 文件浏览器 file browser 7.

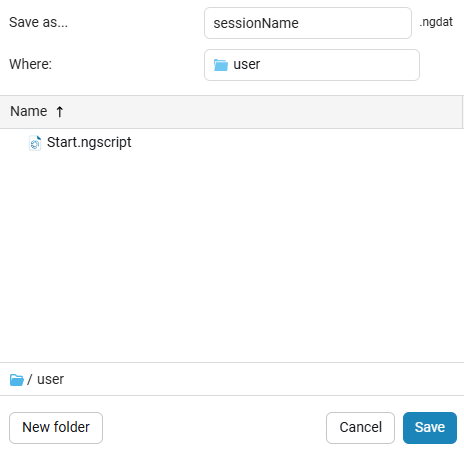

    session saving 3 cn


在数据检查器中,信号按游程分组。

data inspector 4 cn

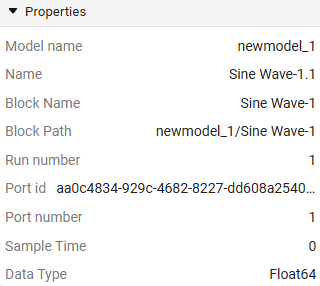

活动运行显示在信号区域的顶部,所有其他的都在下面的选项卡中收集 档案 . 单击运行名称将打开其属性窗口。:

data inspector settings 1 cn

运行面板上提供了选项:

  1. 评论 data inspector comment 1 -在这里,您可以描述特定运行的功能,它将有助于与其他运行进行比较。

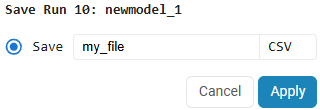

  2. 节省 data inspector save 1 -所有运行信号都可以保存到CSV文件:

    save to csv 1 cn

  3. 删除 data inspector delete 1 -从应用程序中删除运行。

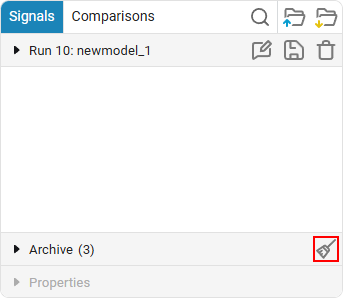

您可以使用按钮删除*所有*存档运行 清晰 :

data inspector 5 cn

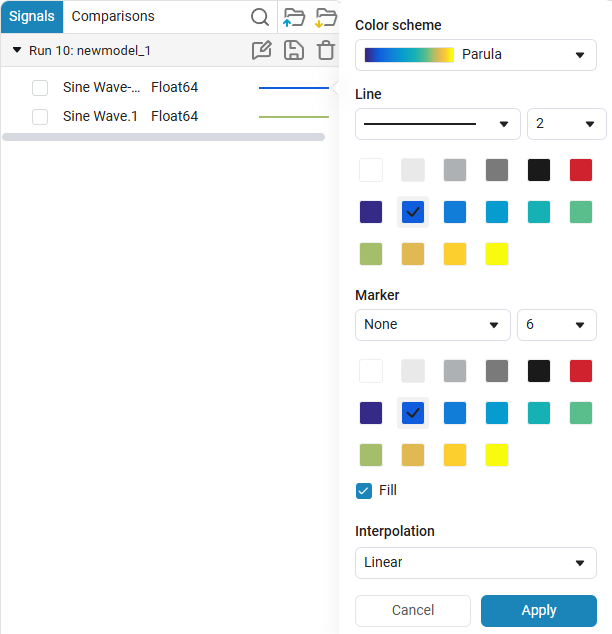

线的颜色和样式可以为每个信号改变。 为此,请单击信号名称右侧的彩色条纹。:

data inspector 6 cn

信号名称左侧的复选框用于在选定的坐标平面上显示信号。

图表范围

所选信号显示在图表区域。 将鼠标悬停在坐标平面上时,将出现一个工具栏:

data inspector 7 cn

  1. 信号菜单 data inspector 7 -打开一个菜单,选择信号显示的类型。 可供选择 时域信号 signal graph 1一个信号对另一个信号的依赖性 signal graph 3.

  2. 扩大规模 button 1 -执行坐标平面的缩放。 可以选择一个区域并放大其内容。 要返回默认比例,请用鼠标左键双击坐标平面。

  3. 平底锅 button 2 -用于在坐标平面上移动图形的工具。 允许您使用鼠标光标向任何方向移动图表。

  4. 放大 button 3 -在坐标平面上放大。

  5. 放大 button 4 -减小坐标平面的尺度。

  6. 自动缩放 button 5 -返回坐标平面的默认比例值。

  7. 下载 PNG 图表 button 6 -将坐标平面保存到PNG文件。

  8. 一个光标 button 7 -将鼠标指针悬停在图形上时显示图形上的值。

  9. 两个光标 button 8 -在所有图表上显示值。

  10. 复制到剪贴板 button 9 -将坐标平面复制到剪贴板。 您可以将飞机插入Engee和其他第三方程序。

  11. 清晰 button 10 -从坐标平面中移除图形。

除了主要工具集外,还有两个按钮可供您使用:

  • 轴布置 preset button -允许您自定义图形输出字段。 它提供了一个选择的图表布局模板从基本预设或他们的自我配置。:

    button 12 cn

  • 设置 button 11 -启用/禁用在坐标平面上显示信号名称的图例:

    show legend cn

存储/加载运行

使用数据检查器获得的结果可以保存到CSV文件中。:

data inspector wa 3 cn

该文件将使用路径"/user/run_data"保存。 建议保存所有重要运行的结果,以便在必要时能够恢复它们。 如果运行已从存档中删除或无法在检查器中重新分析,则可以使用以下方法下载和回放 工作线:

  1. 使用该函数清除CSV文件的标题和WorkspaceArray中的条目。 该函数将删除不必要的前缀,数字和空格(用于导出到WorkspaceArray的文件头应仅包含列的名称`time’和’value’而不包含空格):

    function clean_csv_header(file_path::String)
        # 从csv文件读取行
        lines = readlines(file_path)

        # 分裂
    标题=分割(行[1],',')

        如果长度(标题)!= 2
    错误("文件必须包含两列。")
    结束

        # 标题
    处理time_header="time"# 调整第一列的名称,应该一直是time
        value_header=strip(replace(split(headers[2],".")/>最后,r"\d+"=>""))# 同样的值

        # 新建标题栏
        cleaned_header="time time_header,valu value_header"

        # 复盖文件
        open(file_path,"w")do文件
            写入(文件,cleaned_header*"\n")
            写(文件,连接(行[2:结束],"\n"))
        结束
    结束

    file_path="/user/run_data/my_file。csv"# CSV文件的路径
    clean_csv_header(file_path)# 头清理

    workspacecsv=WorkspaceArray("workspacearray_csv","/user/run_data/my_file。csv")# 写入WorkspaceArray

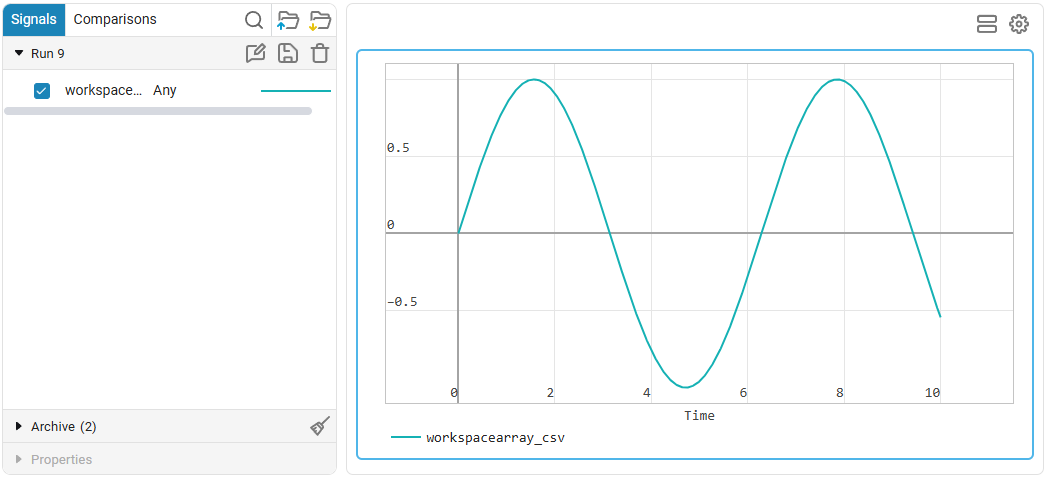

  2. 打开数据检查器,其中包含模拟或运行数据的WorkspaceArray变量将在上次运行中显示。:

    data inspector wa 1 cn

使用示例

分析单次模拟的结果

我们以下面的模型为例:

data inspector 8

块输出信号 Sine WaveBias 标记为已跟踪。 模型的模拟完成后,可以在*数据检查器中看到它们*:

data inspector 9 cn

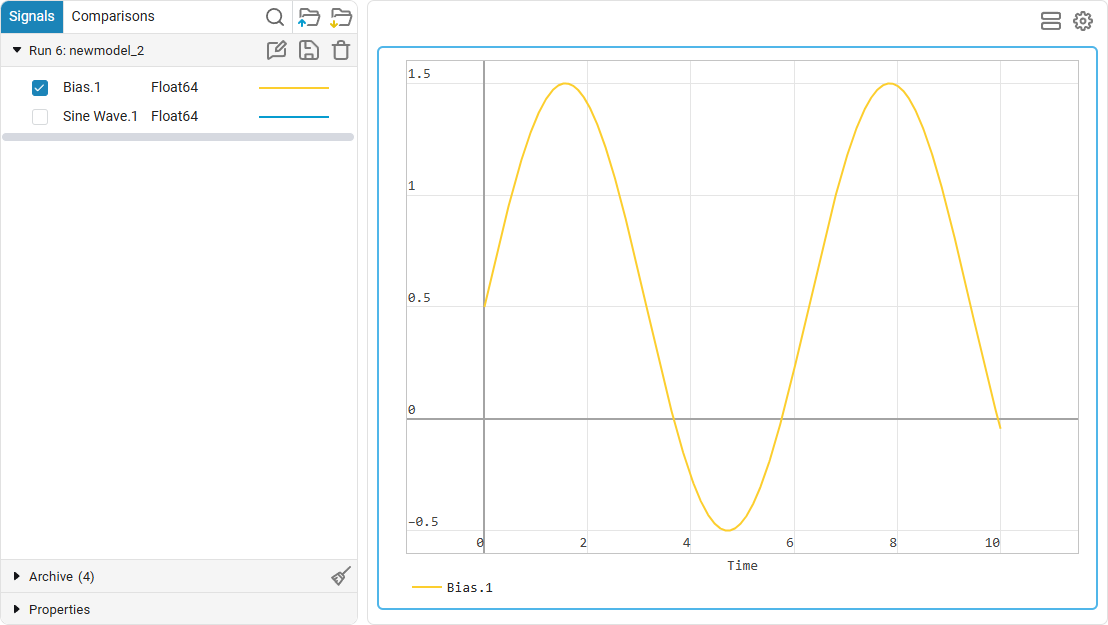

要将信号图添加到坐标平面,请选中信号名称旁边的复选框。:

data inspector 11 cn

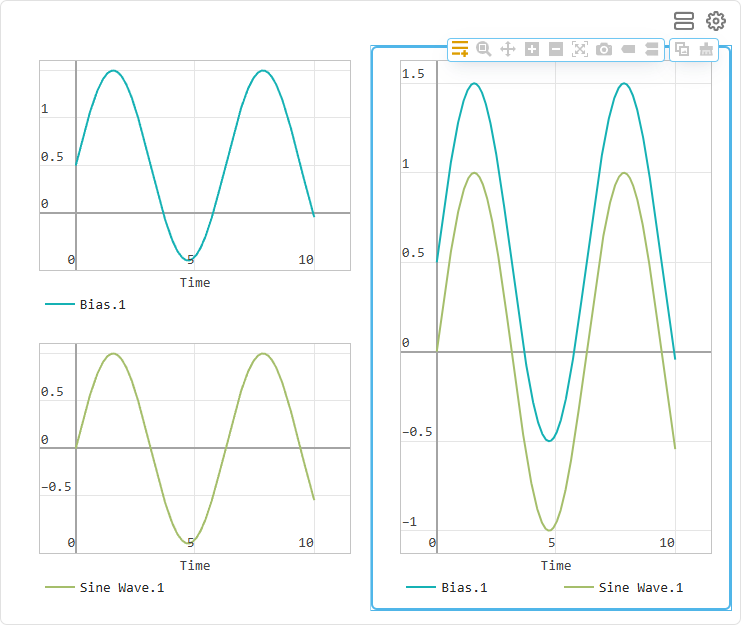

或者,您可以配置图形输出字段。 单击轴位置按钮 preset button 并选择一个模板,左边有两个较小的图形,右边有一个大的图形。:

preset example 1 cn

当您将鼠标悬停在图表上时,信号的值是可见的。 您可以比较同一图表上的信号。 为了这个:

  1. 让我们选中要比较的信号的复选框。

  2. 在悬停时启用数据比较 button 8.

当您将鼠标悬停时,将显示两个信号的值:

data inspector 12 cn

比较模型的多个运行

数据检查员 允许您将模型的多个运行相互比较。 例如,这对于分析单个参数(或一组参数)对整个模型行为的影响非常有用。

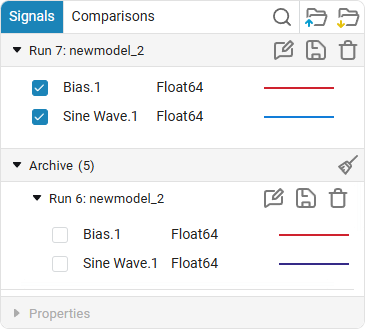

更改块中的参数值 Bias 让我们运行模拟。 模拟完成后,一个新的运行在应用程序中变得相关,前一个在列表中可用" 档案 »:

data inspector 13 cn

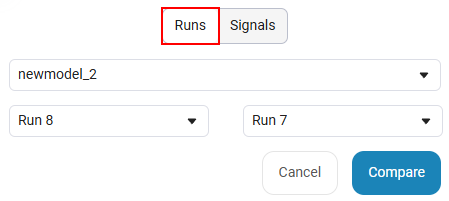

让我们通过选项卡比较运行和信号" 比较 ". 运行在同一模型内进行比较:

data inspector run comparison cn

信号可以从不同的模型和运行进行比较。:

data inspector signals comparison cn
