柜台
在此示例中，我们将开发和测试支持Verilog代码生成的计数器模型，并使用云编译器测试其性能。
让我们从分析实现的模型开始。 这是一个使用基本块制作的简单模型。 它支持代码生成，包括用于比较运算符块的代码生成模板。 生成模板本身如下所示。
该代码是一个凿子代码生成器，旨在生成逻辑运算符的块（例如, ==, !=, <, >). 它使用内置的帮助器函数和标签（例如, //!, /*!)来生成Verilog代码。
//! BlockType=:RelationalOperator
//! TargetLang=:凿子
/*! #----------------------------------------------------# */
/*! @定义
函数show_chisel_type(x::typ)::字符串
如果x.bits==1&&x.fractional_bits==0
out="Bool()"
elseif x.fractional_bits==0
out=(x.is_unsigned? "U":"S")*"Int($(x.bits).W)"
else
out = "FixedPoint($(x.\text{位})\text{。}W,$(x.fractional_bits).BP)"
end
out
end
function show_chisel_type(x::signal) :: String
base_type = show_chisel_type(x.ty)
len = x.rows * x.cols
len == 1 ? base_type : "Vec($(\text{伦}), $(base_type))"
end
*/
val $(\text{输出}(1))=\text{电线}($(show_chisel_type(output(1))))
/*! #----------------------------------------------------# */
/*! @Step
function patch_op(op)
op == "==" ? "===" : op == "~=" ? "=/=" : op
end
function get_idx(len, blen)
if len == 1
return ""
elseif len == blen
return "(i)"
else
return "(i % $(len))"
结束
结束
函数maybe_zext(sig,sig2)
如果sig.ty.is_unsigned&&!sig2.ty.is_unsigned
返回"。zext"
结束
""
结束
函数impl(sig1,sig2,op,out)
dim0=dim（出）
dim1=dim（sig1）
dim2=dim（sig2）
blen=lcm(dim1,dim2)#广播长度
如果blen==1
loop_decl=""
其他
loop_decl="for(i<-0直到 $(blen)) "
end
"$\text{（}loop_decl\text{）}$(output(1))$（get_idx（dim0，blen））：= \
$(sig1)$（get_idx（dim1，blen））$(maybe_zext(sig1, sig2)) \
$（patch_op（op）） \
$(sig2)$（get_idx（dim2，blen））$(maybe_zext(sig2, sig1))"
end
*/
$（impl（输入（1），输入（2），param。运算符，输出（1）））
/*! #----------------------------------------------------# */
代码是对块的逐步描述。
1. 函数的定义（块 @Definitions)
show_chisel_type(x::typ)
定义如何表示类型 x 在凿子语法:
Bool()如果是1位布尔值。UInt(...)或SInt(...)如果它是整数类型（没有小数部分）。FixedPoint(...)如果有一个小数部分（定点）。
show_chisel_type(x::signal)
如果信号是数组（Vec），然后返回 Vec(n, base_type) 否则，就 base_type.
2. 输出信号的公告
``'凿子
瓦尔 （show_chisel_type（输出（1））））
创建输出信号为 `Wire(...)`，其类型由上述功能决定。
---
**3. 生成块体（块 `@Step`)**
`patch_op(op)`
将运算符转换为凿子语法:
- `"=="` → `"==="`
- `"~="` → `"=/="` （不平等）
`get_idx(len, blen)`
它用于访问向量（海量）逻辑中的索引。:
-回报 `""` if是一个标量。
- `(i)` 如果长度匹配。
- `(i % len)` 如果需要广播。
`maybe_zext(sig, sig2)`
如果其中一个信号是 — `unsigned` 而另一个 — `signed` 可能需要 `zext` （零扩展到兼容格式）。
`impl(sig1, sig2, op, out)`
字符串生成的主要功能:
-确定信号的大小及其广播长度;
-如果有必要，它包装在 `for`-一个循环。
-生成表单的赋值
``'凿子
输出（i）：=input1（i）<op>input2（i）
与处理 zext、运算符的索引和翻译。
该代码实现了一个通用凿块生成器，用于逻辑运算，支持矢量信号、广播和类型转换。 它被编译成凿子代码，用于块的硬件描述，例如，用于FPGA或ASIC。

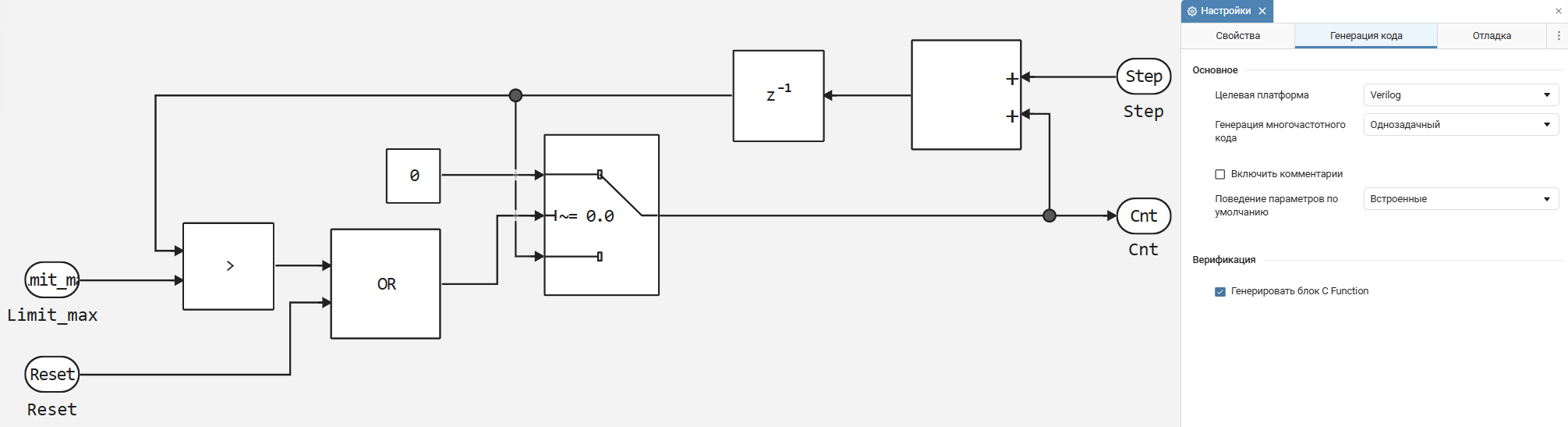

接下来，让我们看一下实现的模型本身及其生成设置。
正如我们所看到的，该模型非常简单，有三个输入端口。:
- 执行计数器递增的步骤;
- 计数器的最大允许值的限制;
- 重置计数器。

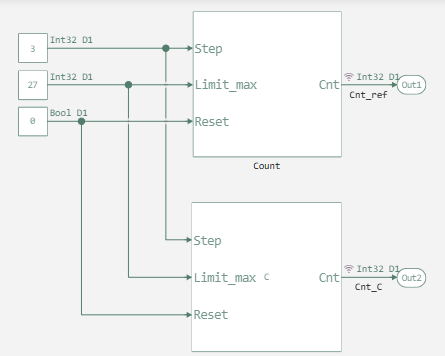

现在我们已经弄清楚了模型，我们将生成它的代码，并根据生成的C函数并基于手写的Verilog测试台验证生成的代码，在添加一个带有 compare.cgt 在途中。
function run_model(name_model)
Path = string(@__DIR__) * "/" * name_model * ".engee"
if name_model in [m.name for m in engee.get_all_models()] # Проверка условия загрузки модели в ядро
model = engee.open( name_model ) # Открыть модель
model_output = engee.run( model, verbose=true ); # Запустить модель
else
model = engee.load( Path, force=true ) # Загрузить модель
model_output = engee.run( model, verbose=true ); # Запустить модель
engee.close( name_model, force=true ); # Закрыть модель
end
return model_output
end
run_model("Counter_C_test")
Cnt_ref = simout["Counter_C_test/Cnt_ref"].value;
Cnt_C = simout["Counter_C_test/Cnt_C"].value;
plot(Cnt_ref)
plot!(Cnt_C)

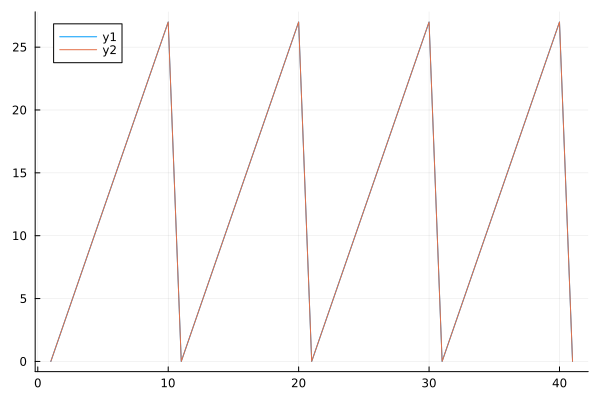

正如我们所看到的，使用代码和源模型的结果是相同的，这表明代码生成器正常工作。
现在让我们继续编写生成代码的测试绑定。
``'verilog
模块count_Count(
输入时钟,
重置,
输入[31:0]io_Step,
io_Limit_max,
输入io_Reset,
输出[31:0]io_Cnt
);
reg[31:0]UnitDelay_state;
电线[31:0]开关=
$signed(UnitDelay_state) > $签名（io_Limit_max）/io_Reset？ 32'0：UnitDelay_state;
总是@(posedge时钟)开始
如果（重置）
UnitDelay_state<=32'0;
其他
UnitDelay_state<=io_Step+开关;
结束//总是@(posedge)
分配io_Cnt=开关;
端模,端模
模块测试台;
reg时钟;
reg重置;
reg[31:0]io_Step;
reg[31:0]io_Limit_max;
注册io_Reset;
线[31:0]io_Cnt;
//实例化被测模块
count_Count dut（
.时钟（clock）,
.重置（reset）,
.io_Step（io_Step）,
.io_Limit_max（io_Limit_max）,
.io_Reset（io_Reset）,
.io_Cnt（io_Cnt）
);
//时钟生成
总是5时钟=~时钟;
//测试顺序
初始开始
//初始化信号
时钟=0;
重置=1;
io_Step=3;
io_Limit_max=27;
io_Reset=0;
//显示标题
$display("tStep\tLimit\tCnt");
$监视器（io_Step，io_Limit_max，io_Cnt）;
//应用重置
10复位=0;
//运行模拟直到计数器结束
200;
$完成;
结束
端模,端模
---
模块 `testbench` 它用于检查计数器的操作. 下面我们列出他执行的操作。
1. 初始化信号:
- `clock` = 0;
- `reset` = 1;
- `io_Step` = 3;
- `io_Limit_max` = 27;
- `io_Reset` = 0.
2. 产生周期为10个时钟周期的时钟信号。
3. 在10个时钟周期后停用信号 `reset`.
4. 输出值 `io_Step`, `io_Limit_max` 和 `io_Cnt` 来监控计数器的行为。
5. 200个时钟周期后完成仿真。
现在让我们使用JDoodle Verilog在线网站运行我们的测试。 它是一个方便的在线平台，可以直接在浏览器中编写、编译和运行Verilog代码。
# display(MIME("text/html"),
# """<iframe
# src="https://www.jdoodle.com/execute-verilog-online"
# width="750" height="500"
# style="border: none;">
# </iframe>""")
结论

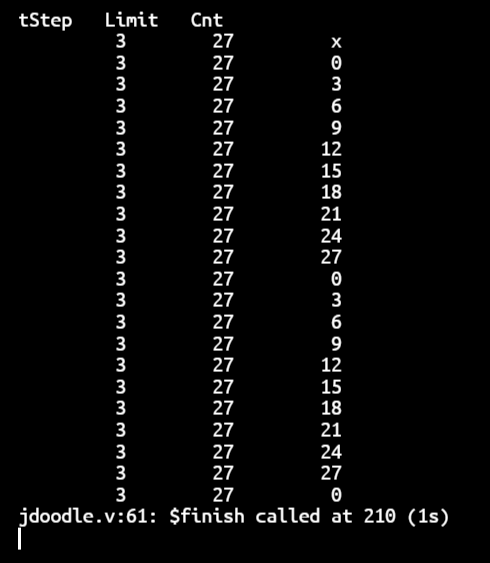

仿真结果表明代码工作正常。
并且它与模型中获得的结果相似。 这意味着生成的计数器可用于FPGA操作。
