Governor Type 1
Линеаризованная модель гидротурбины с регулятором скорости IEEE тип 1.
Тип: SubSystem
Путь в библиотеке:
|
Описание
Блок Governor Type 1 представляет собой модель паровой турбины с регулятором скорости вращения IEEEG1.
Этот блок позволяет моделировать двухвальную турбину и имеет два набора фракций:
-
LP Fraction, K_2, LP Fraction, K_4, LP Fraction, K_6, LP Fraction, K_8 для низкого давления (LP).
-
HP Fraction, K_1, HP Fraction, K_3, HP Fraction, K_5, HP Fraction, K_7 для высокого давления (HP).

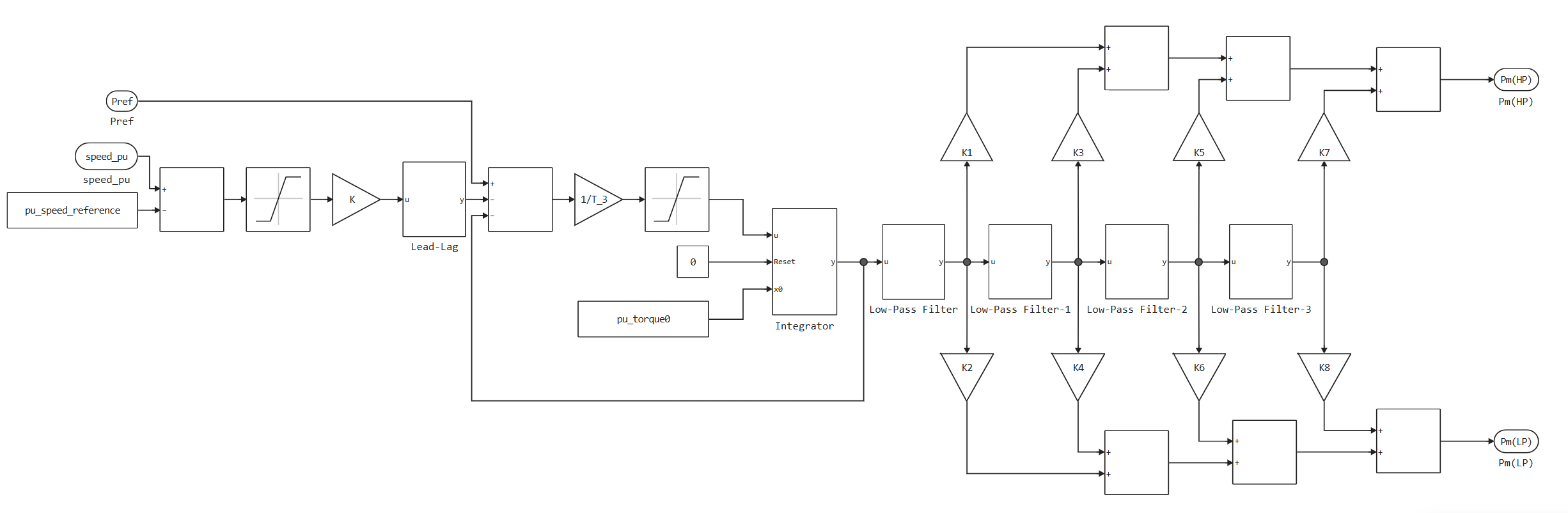

Эта схема иллюстрирует общую структуру блока:

Порты
Вход
#
ω
—
скорость вращения турбины
скаляр
Details
Скорость турбины в относительных единицах, заданная в виде скаляра.
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
#
Pref
—
смещение опорной скорости
скаляр
Details
Смещение, применяемое к заданию скорости нагрузки турбины-регулятора, возвращается в виде скаляра. Подключите этот порт к выходному порту Pref блока регулятора нагрузки турбины, например, блока Controller LCFB1
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
Выход
#
Pm(HP)
—
механическая мощность высокого давления
скаляр
Details
Механическая мощность высокого давления, возвращается в виде скаляра.
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
#
Pm(LP)
—
механическая мощность низкого давления
скаляр
Details
Механическая мощность низкого давления, возвращаемая в виде скаляра.
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
Параметры
Маска
Основные
# Speed reference, pu — задание скорости
Details
Эталон скорости в относительных единицах.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Initial torque, pu — начальный крутящий момент
Details
Начальный крутящий момент на единицу в начале моделирования.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Sample time (-1 for inherited) — период дискретизации блока
Details
Время между последовательными выполнениями блока. Во время выполнения блок генерирует выходные сигналы и, при необходимости, обновляет свое внутреннее состояние.
Для наследуемого режима дискретного времени установите для этого параметра значение −1. Для дискретного режима установите для этого параметра положительное вещественное число. Для непрерывного режима установите для этого параметра значение 0.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
Регулятор
Основные
# Governor gain K, pu — коэффициент усиления регулятора
Details
Коэффициент усиления регулятора.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Lag time constant T_1, s — постоянная времени запаздывания регулятора
Details
Эквивалентная константа времени запаздывания. Этот параметр связан с блоком, обозначенным на диаграмме как Lead-Lag. Установите для этого параметра значение 0, если дополнительная динамика запаздывания пренебрежимо мала.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Lead time constant T_2, s — постоянная времени опережения регулятора
Details
Эквивалентная константа времени опережения. Этот параметр связан с блоком, обозначенным на диаграмме как Lead-Lag. Установите для этого параметра значение 0, если дополнительная динамика опережения пренебрежимо мала.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Valve position time constant T_3, s — постоянная времени положения клапана
Details
Постоянная времени положения клапана.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Maximum valve opening rate U_o, pu/s — максимальная скорость открытия клапана
Details
Максимальная скорость открытия клапана.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Maximum valve closing rate U_c, pu/s — максимальная скорость закрытия клапана
Details
Максимальная скорость закрытия клапана.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Maximum valve opening, on MW capability P_max, pu — максимальное открытие клапана о. е., при мощности P-max
Details
Максимальное открытие клапана о. е., при мощности P-max.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Minimum valve opening, on MW capability P_min, pu — Минимальное открытие клапана о. е., при мощности P-min
Details
Минимальное открытие клапана о. е., при мощности P-min.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Time constant for steam inlet T_4, s — постоянная времени входящего пара
Details
Постоянная времени впуска пара. Этот параметр связан с блоком, обозначенным на схеме как Low-Pass Filter.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# HP fraction K_1 — степень мощности вала высокого давления, K_1
Details
Степень мощности вала высокого давления после первого прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# LP fraction K_2 — степень мощности вала низкого давления, K_2
Details
Степень мощности вала низкого давления после первого прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Time constant for second boiler pass T_5, s — постоянная времени для второго прохода котла
Details
Постоянная времени второго прохода котла. Этот параметр связан с блоком, обозначенным на схеме как Low-Pass Filter1.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# HP fraction, K_3 — степень мощности вала высокого давления, K_3
Details
Степень мощности вала высокого давления после второго прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# LP fraction, K_4 — степень мощности вала низкого давления, K_4
Details
Степень мощности вала низкого давления после второго прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Time constant for third boiler pass T_6, s — постоянная времени для третьего прохода котла
Details
Постоянная времени третьего прохода котла. Этот параметр связан с блоком, обозначенным на схеме как Low-Pass Filter2.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# HP fraction, K_5 — степень мощности вала высокого давления, K_5
Details
Степень мощности вала высокого давления после третьего прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# LP fraction, K_6 — степень мощности вала низкого давления, K_6
Details
Степень мощности вала низкого давления после третьего прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Time constant for fourth boiler pass T_7, s — постоянная времени для четвертого прохода котла
Details
Постоянная времени четвертого прохода котла. Этот параметр связан с блоком, обозначенным на схеме как Low-Pass Filter3.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# HP fraction, K_7 — степень мощности вала высокого давления, K_7
Details
Степень мощности вала высокого давления после четвертого прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# LP fraction, K_8 — степень мощности вала низкого давления, K_8
Details
Степень мощности вала низкого давления после четвертого прохода котла.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
# Deadband — ширина зоны нечувствительности
Details
Заданная ширина зоны нечувствительности от +deadband до -deadband.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Вычисляемый |
Да |
Литература
-
"Dynamic Models for Steam and Hydro Turbines in Power System Studies, IEEE Transactions on Power Apparatus and Systems." Vol. PAS-92, Number 6, 1973, pp. 1904–1915.
-
"Task Force on Turbine-Governor Modeling, Dynamic models for turbine-governors in power system studies", IEEE Power Energy Society, January 2013.
-
"IEEE Guide for the Application of Turbine Governor Systems for Hydroelectric Generating Units", IEEE Std 1207-2011.
