Artery ADC
Вывод отсчетов с АЦП микроконтроллера.
Тип: CFunction
|
Путь в библиотеке: |
Описание
| Для работы с блоком установите/обновите пакет поддержки оборудования. |
Блок Artery ADC используется для вывода отсчетов с АЦП микроконтроллера. Поддерживается работа как с одним, так и с несколькими каналами АЦП.
Порты
Выход
#
Counts
—
отсчеты с АЦП
скаляр | вектор
Details
Отсчеты с АЦП, возвращаемые в виде
-
скаляра — если используется один канал;
-
вектора размерностью — если используется каналов АЦП.
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
Параметры
Main group
#
Модуль: —
выбранный в AT32 Workbench номер модуля АЦП микроконтроллера
1 | 2 | 3
Details
| Значения |
|
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Настраиваемый |
Нет |
| Вычисляемый |
Да |
# Количество каналов — количество логических каналов АЦП
Details

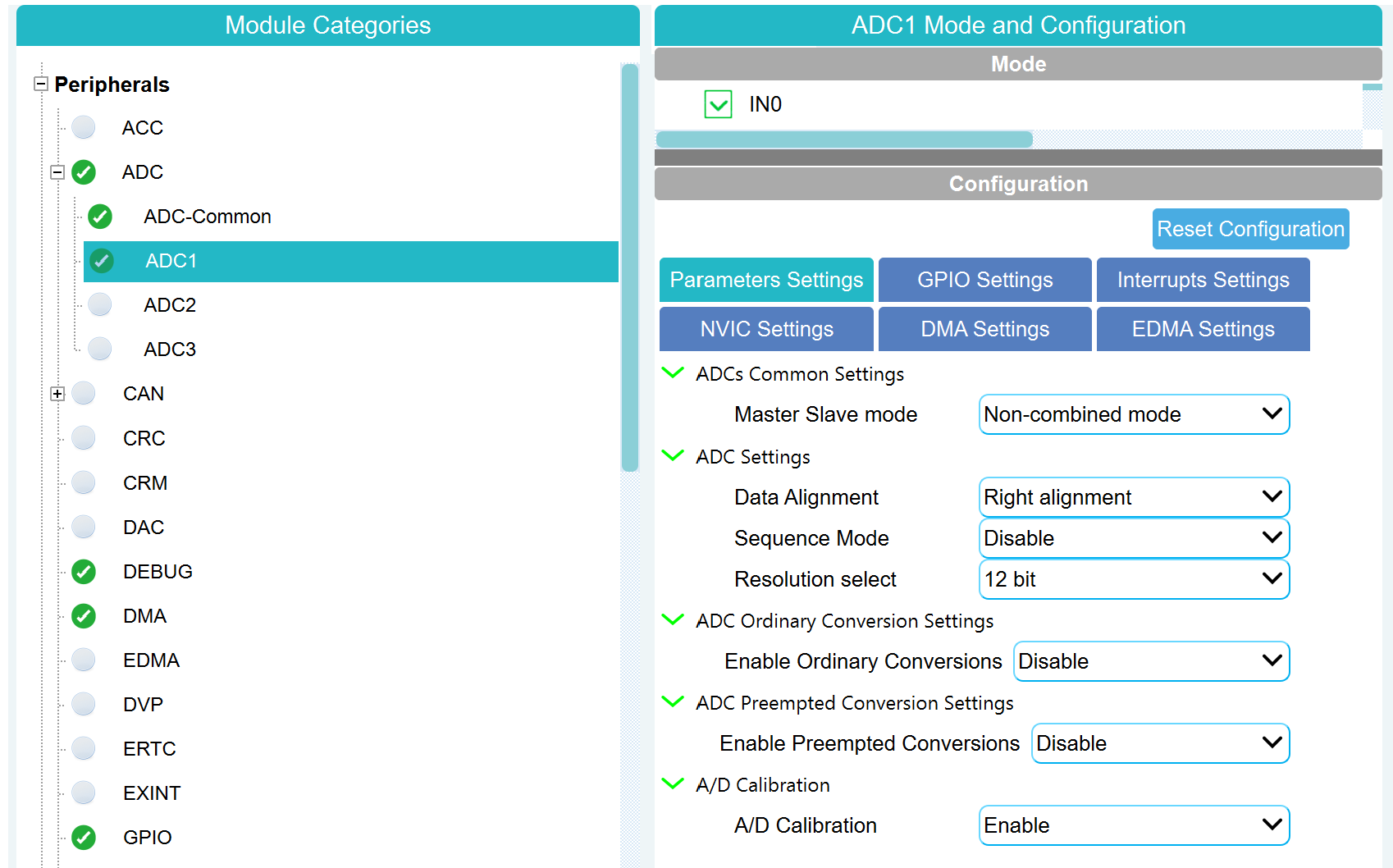

Количество каналов АЦП, настроенных в AT32 Workbench для данного модуля. Например, при использовании каналов IN0, IN1, IN2 для этого параметра нужно задать значение 3.
| Значение по умолчанию |
|
| Имя для программного использования |
|
| Настраиваемый |
Нет |
| Вычисляемый |
Да |
