Применение системных объектов в обработке сигналов¶

Библиотека EngeeDSP содержит мощные инструменты для обработки сигналов с использованием системных объектов, которые представляют собой специализированные компоненты для потоковой обработки данных. В представленном ниже коде демонстрируется комплексный подход к обработке сигналов, сочетающий системные объекты EngeeDSP с традиционными функциями обработки сигналов.

Перечислим ключевые особенности реализации.

Использование системного объекта SineWaveDSP для генерации сигнала с конфигурируемыми параметрами (амплитуда, частота, метод вычисления).
Применение DescretFIRFilter для фильтрации сигнала в потоковом режиме.
Интеграция с обычными функциями обработки (скользящее среднее через свертку).
Сочетание объектно-ориентированного подхода EngeeDSP с процедурными методами Julia.

Начнём с подключения библиотек, применяемых в данном проекте.

# Pkg.add("DSP")
# Pkg.add("Statistics")

using DSP
using EngeeDSP
using Statistics

Теперь выполним инициализацию. Код, представленный ниже, создает системный объект SineWaveDSP из библиотеки EngeeDSP для генерации синусоидального сигнала с заданными параметрами: амплитудой A = 0.8, частотой f = 100 Гц, частотой дискретизации fs = 1000 Гц, размером кадра framesize = 796 отсчетов.

Объект настраивается на табличный метод вычисления (Table lookup), вещественный выход (Real) и непрерывный режим генерации (Continuous).

A = 0.8
f = 100
fs = 1000
framesize = 796

H = EngeeDSP.SineWaveDSP(
    Amplitude = A,
    Frequency = f,
    SampleTime = 1//fs,
    SamplesPerFrame = framesize,
    ComputationMethod = "Table lookup",
    OutputComplexity = "Real",
    SampleMode = "Continuous"
)

SineWaveDSP:
    Amplitude=0.8
    Frequency=100
    PhaseOffset=0
    SampleMode=Continuous
    OutputComplexity=Real
    ComputationMethod=Table lookup
    SampleTime=1152921504606847//1152921504606846976
    SamplesPerFrame=796
    ResettingStatesWhenReEnabled=Restart at time zero

Код ниже создает системный объект DescretFIRFilter, представляющий собой КИХ-фильтр с базовой конфигурацией по умолчанию, и имеет следующие характеристики:

CoefSource=Dialog parameters — коэффициенты, в данном случае это массив [0.5 0.5], что соответствует простейшему усредняющему фильтру.
FilterStructure=Direct form — используется стандартная прямая структура реализации фильтра.
InputProcessing=Elements as channels — каждый входной отсчет обрабатывается как отдельный канал.
InitialStates=0 — начальное состояние фильтра нулевое.
ShowEnablePort=false и ExternalReset=None — фильтр работает в непрерывном режиме без внешнего управления сбросом.

Этот объект предназначен для потоковой обработки сигналов и сохраняет внутреннее состояние (PreEmphasis_states=[0.0]) между вызовами.

fir_filter = EngeeDSP.DescretFIRFilter()

DescretFIRFilter:
    CoefSource=Dialog parameters
    FilterStructure=Direct form
    Coefficients=[0.5 0.5]
    InputProcessing=Elemets as channels
    InitialStates=0
    ShowEnablePort=false
    ExternalReset=None
    PreEmphasis_states=[0.0]

Ниже показано создание конфидентов усредняющего фильтра с окном из 10 отсчетов. Массив averaging_filter заполняется значениями 1/window_size (т.е. 0.1), что означает равномерное взвешивание всех 10 предыдущих значений сигнала. Такой фильтр подавляет высокочастотные шумы, сглаживая сигнал за счет усреднения по заданному окну. В отличие от системных объектов EngeeDSP, это статическая свёртка, которая не сохраняет состояние между вызовами.

window_size = 10
averaging_filter = ones(window_size) / window_size

10-element Vector{Float64}:
 0.1
 0.1
 0.1
 0.1
 0.1
 0.1
 0.1
 0.1
 0.1
 0.1

Теперь соберём модель из наших объектов. Код ниже выполняет циклическую генерацию и обработку сигнала в 100 шагов:

Генерация сигнала:
- На каждом шаге H() генерирует новый фрейм синусоиды (длиной framesize=796 отсчетов) через системный объект SineWaveDSP.
Фильтрация:
- y_fir = fir_filter(x) — применяет потоковый FIR-фильтр (с коэффициентами [0.5, 0.5]) к сигналу, сохраняя состояние между вызовами.
- y_avg = conv(y_fir, averaging_filter)[1:length(y_fir)] — дополнительно сглаживает сигнал скользящим средним (окно 10 отсчетов), обрезая результат свертки до исходной длины.
Сохранение результатов:
- Исходный (s), отфильтрованный (fir_filtered) и сглаженный (avg_filtered) сигналы накапливаются в массивах для последующего анализа.

# Генерируем и обрабатываем сигнал
s = Float64[]          # Исходный сигнал
fir_filtered = Float64[] # После FIR фильтра
avg_filtered = Float64[] # После усреднения

for n in 1:100
    x = H()
    y_fir = fir_filter(x)
    y_avg = conv(y_fir, averaging_filter)[1:length(y_fir)] # Усекаем до исходной длины

    append!(s, x)
    append!(fir_filtered, y_fir)
    append!(avg_filtered, y_avg)
end

Теперь по сохранённым данным выполним построение графиков.

gr()
n_show = 100
t = (0:n_show-1)/fs

p_signals = plot(t, s[1:n_show], label="Исходный сигнал", linewidth=2)
plot!(t, fir_filtered[1:n_show], label="После FIR", linewidth=2, linestyle=:dash)
plot!(t, avg_filtered[1:n_show], label="После усреднения", linewidth=2, linestyle=:dot)
title!("Сигналы на разных этапах обработки")
xlabel!("Время (с)")
ylabel!("Амплитуда")

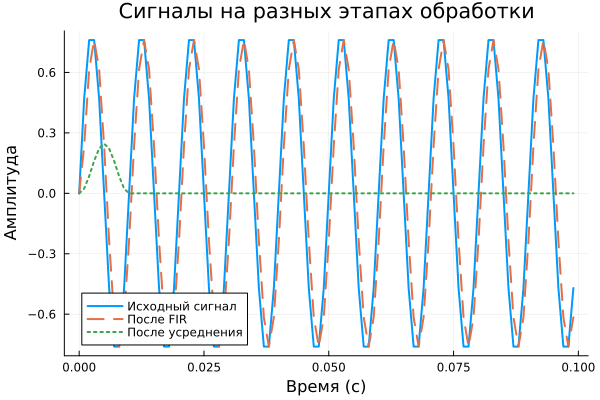

Результаты графиков:

Исходный сигнал (сплошная линия) — чистый синус с амплитудой 0.8.
После FIR (пунктир) — сглаженный сигнал с уменьшенными резкими перепадами (эффект окна 2 отсчёта).
После усреднения (точки) — первые 10 точек демонстрируют нарастание averaged signal (фильтр «наполняется»), а далее обнуление, так как conv обрезается до длины входного сигнала без заполнения краёв.

Почему нули?
Скользящее среднее требует window_size-1 дополнительных отсчётов для полного перекрытия. В коде conv обрезается строго до длины y_fir, отбрасывая «неполные» участки свертки — отсюда нули после 10-й точки, нулевые значения после усреднения — артефакт обработки, а не реальное поведение системы. Для потокового усреднения лучше применить DSP.filt(averaging_filter, y_fir) с сохранением состояния.

s = Float64[]
fir_filtered = Float64[]
avg_filtered = Float64[]

for n in 1:100
    x = H()
    y_fir = fir_filter(x)
    y_avg, filt_state = DSP.filt(averaging_filter, y_fir)

    append!(s, x)
    append!(fir_filtered, y_fir)
    append!(avg_filtered, y_avg)
end

p_signals = plot(t, s[1:n_show], label="Исходный сигнал", linewidth=2)
plot!(t, fir_filtered[1:n_show], label="После FIR", linewidth=2, linestyle=:dash)
plot!(t, avg_filtered[1:n_show], label="После усреднения", linewidth=2, linestyle=:dot)
title!("Сигналы на разных этапах обработки")
xlabel!("Время (с)")
ylabel!("Амплитуда")

Переход на filt устранил артефакты обрезания, и график теперь отражает истинное поведение системы, а также это позволило создать полностью потоковую систему обработки, где:

FIR-фильтр (окно 2 отсчёта) плавно сглаживает сигнал (пунктирная линия);
скользящее среднее (окно 10 отсчётов) теперь корректно обрабатывает весь сигнал без нулей;
фазовый сдвиг между фильтрами стал предсказуемым, так как оба фильтра работают в потоковом режиме с сохранением состояния.

Вывод¶

Пример наглядно демонстрирует преимущества комбинированного подхода, где системные объекты EngeeDSP используются для потоковой обработки, а традиционные функции – для дополнительных преобразований. Особенно показателен итоговый график, который позволяет отследить изменения сигнала на каждом из этапов модели. Использование системных объектов Engee в сочетании с традиционными методами Julia открывает широкие возможности для создания эффективных и гибких систем обработки сигналов.
