AR-EL Decode
Получение значений полей слова ПК ARINC 429.
Тип: CFunction
|
Путь в библиотеке: |
Описание
| Для работы с блоком установите/обновите пакет поддержки блоков РИТМ. |

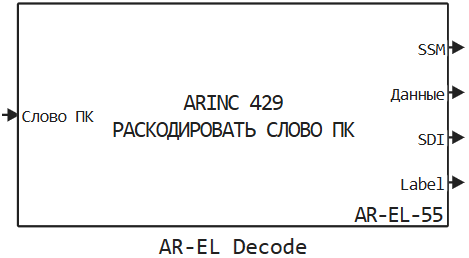

Блок AR-EL Decode используется для получения значений полей слова ПК ARINC 429.
Порты
Вход
#
Слово ПК
—
слово последовательного кода
скаляр
Details
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
Выход
#
SSM
—
матрица признака (Sign/Status Matrix), значащие биты 1-2
матрица
Details
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
#
Данные
—
сегмент данных слова ПК, значащие биты 1-19
скаляр
Details
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
#
SDI
—
идентификатор источника/назначения (Source/Destination Identifiers), значащие биты 1-2
скаляр
Details
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
#
Label
—
идентификатор данных, значащие биты 1-8
скаляр
Details
| Типы данных |
|
| Поддержка комплексных чисел |
Нет |
