Теплообменник (ТЖ-ТЖ)

Теплообменник для систем с двумя потоками теплопроводной жидкости.

Тип: EngeeFluids.HeatExchangers.EffectivenessNTU.ThermalLiquidThermalLiquid

Путь в библиотеке:

/Physical Modeling/Fluids/Heat Exchangers/Thermal Liquid/Heat Exchanger (TL-TL)

Описание

Блок Теплообменник (ТЖ-ТЖ) моделирует дополнительное охлаждение и нагрев теплоносителей, находящихся в кратковременном тепловом контакте через тонкую проводящую стенку. Стенка теплообменника обладает тепловой инерцией, способной накапливать тепло, что вносит временную задержку в передачу энергии, пропорциональную ее тепловой массе. Оба теплоносителя однородны по фазовому состоянию и являются теплопроводными жидкостями. Фазовый переход в процессе исключен, что определяет исключительно контактный теплообмен (без скрытой теплоты). Фазовый переход в процессе исключен, что определяет исключительно контактный теплообмен (без скрытой теплоты).

heat exchanger g g 1

Модель теплопередачи

Модель теплопередачи блока основана на методе «эффективность-число единиц переноса теплоты» (E-NTU). В установившемся режиме теплообмен осуществляется с эффективностью, равной лишь доли идеального значения, которое достижимо при отсутствии теплового сопротивления и постоянстве температур на входе потоков:

где

— фактический тепловой поток;
— идеальный тепловой поток;
— доля идеального теплового потока, фактически наблюдаемая в реальном теплообменнике, в котором есть потери. Эта величина определяет эффективность теплообменника и является функцией числа единиц переноса, или .

Безразмерный параметр отражает относительную эффективность межпоточного теплообмена по сравнению со способностью потоков аккумулировать передаваемое тепло:

где

— коэффициент теплопроводности между потоками;
— минимальное значение потоковой теплоемкости, относящееся к потоку, с наименьшей способностью поглощать тепло.

Потоковая теплоемкость зависит от удельной теплоемкости теплоносителя ( ) и от его массового расхода через теплообменник ( ):

Эффективность также зависит от взаимного расположения потоков, количества ходов между ними и условий смешивания потоков. Для каждой схемы движения теплоносителей используется собственное выражения эффективности. Перечень таких выражений приведен в блоке Теплообмен E-NTU.

Схема движения теплоносителей

Параметр Ориентация движения теплоносителей определяет взаимное направление потоков: прямоточное, противоточное, поперек друг другу (поперечное), а также конструкцию «труба в кожухе», в которой один поток проходит внутри труб, а другой — снаружи, в кожухе. Рисунок ниже иллюстрирует такую схему потоков. Поток в трубах может совершать как один ход через кожух (рис. справа), так и несколько ходов (рис. слева) для большей эффективности теплообмена.

heat exchanger g g 2

Альтернативные схемы движения теплоносителей могут быть заданы по общей параметризации табличными данными об эффективности, что не требует детальной спецификации теплообменника. Такие данные должны отражать схему движения теплоносителей, степень их смешивания и количество ходов через кожух или трубу.

Условия смешивания

Параметр Тип смешения потоков позволяет задать характер смешивания: перемешан один из потоков, оба или ни один. Смешивание подразумевает поперечное движение теплоносителя в каналах, лишенных внутренних барьеров (направляющих, перегородок, ребер или стенок). Оно способствует выравниванию температурных градиентов в поперечном сечении. В несмешанных потоках, как показано на рисунке ниже справа, температура изменяется лишь вдоль направления потока, в смешанных (рис. слева) — как в продольном, так и в поперечном направлении.

heat exchanger g g 3 ru

Различие между смешанными и несмешанными потоками учитываются только в схемах движения теплоносителей с поперечными потоками, где продольное изменение температуры одного теплоносителя индуцирует поперечные градиенты температуры в другом. В схемах прямоточным/противоточным движением теплоносителей происходит только продольное изменения температур теплоносителей и смешивание практически не влияет на теплопередачу, потому не учитывается.

Кривые эффективности

Наиболее эффективными являются кожухотрубные многоходовые теплообменники (iv.b-e на рисунке для 2, 3 и 4 проходов). Среди теплообменников с одним ходом наиболее эффективны противоточные теплообменники (ii), а наименее эффективны прямоточные теплообменники (i).

Теплообменники с поперечным потоком занимают промежуточное положение по эффективности и их эффективность зависит от степени смешивания. Наивысшая достигается при отсутствии смешивания в обоих потоках (iii.a), наименьшая — при смешивании обоих (iii.b). Смешивание только потока с наименьшей потоковой теплоемкостью (iii.c) снижает эффективность в большей степени, чем смешивание потока с наибольшим значением потоковой теплоемкости (iii.d).

heat exchanger g g 4

Термическое сопротивление

Общее термическое сопротивление, , представляет собой сумму местных сопротивлений по направлению теплопередачи. Они включают: конвекцию на поверхности стенки и теплопроводность через стенку и загрязненные слои при наличии отложений. Формула ниже используется для расчета общего сопротивления в направлении от теплопроводной жидкости 1 к теплопроводной жидкости 2:

где

и — коэффициенты конвективного теплообмена для теплопроводной жидкости 1 и 2;
и — коэффициент отложений на стенке со стороны для теплопроводной жидкости 1 и 2;
и — площади поверхностей теплопередачи со стороны для теплопроводной жидкости 1 и 2;
— термическое сопротивление стенки.

heat exchanger g g 5 ru

Термическое сопротивление стенки и коэффициенты отложений — это константы, задаваемые в параметрах блока. В то же время, коэффициенты теплопередачи представляют собой сложные функции, зависящие от свойств теплоносителя, геометрии потока и трения о стенки. Они рассчитываются на основе эмпирических корреляций между числами Рейнольдса, Нуссельта и Прандтля. Выбор конкретной корреляции зависит от схемы движения теплоносителей и условий смешивания, и подробно описан в блоке Теплообмен E-NTU, на котором основана модель блока.

Теплоемкость стенки

Стенка представляет собой не только термическое сопротивление, она также обладает теплоемкостью и способна аккумулировать тепло в пределах своей массы. Накопление тепла замедляет переход между установившимися режимами, так что тепловое возмущение с одной стороны не сразу сказывается на другой. Задержка сохраняется до тех пор, пока тепловые потоки с обеих сторон не будут сбалансированы. Эта задержка зависит от теплоемкости стенки:

где

— удельная теплоемкость стенки;
— масса стенки.

Произведение удельной теплоемкости и массы стенки дает энергию, необходимую для повышения температуры стенки на один градус. Используйте параметр блока Теплоемкость стенки, чтобы задать это произведение. Параметр используется, когда установлен флажок Учет тепловой инерции стенки.

В системах низкого давления теплоемкостью часто можно пренебречь. Низкое давление обеспечивает тонкой стенке настолько быструю переходную реакцию, что на временной шкале теплопередачи она практически мгновенна. То же самое нельзя сказать о системах высокого давления, распространенных при производстве аммиака по методу Хабера, где давление может превышать 200 атмосфер. Чтобы выдержать высокое давление, стенки часто делают толще, а поскольку их теплоемкость больше, то и переходный процесс происходит медленнее.

Снимите флажок Учет тепловой инерции стенки, чтобы игнорировать тепловую инерцию стенки, и ускорить скорость симуляции, за счет сокращения вычислений. Установите флажок Учет тепловой инерции стенки, чтобы учесть тепловую инерцию стенки там, где она оказывает заметное влияние. При необходимости поэкспериментируйте с настройками, чтобы определить, нужно ли учитывать теплоемкость стенки. Если результаты симуляции отличаются в значительной степени, и если скорость симуляции не является существенным фактором, то установите флажок Учет тепловой инерции стенки.

Если учитывается теплоемкость стенки, то рассматривается только ее половина. Одна половина располагается на стороне теплопроводной жидкости 2, а другая — на стороне теплопроводной жидкости 2. Теплоемкость равномерно распределяется между этими половинами:

Энергия сохраняется в стенке. В простом случае, когда половина стенки находится в устойчивом состоянии, тепло, полученное от теплоносителя, равно теплу, потерянному второй половиной стенки. Тепловой поток определяется методом E-NTU для стенки без теплоемкости (см. блок Теплообмен E-NTU). Расход положителен для тепловых потоков, направленных от стороны 1 теплообменника к стороне 2:

В переходном состоянии стенка находится в процессе накопления или потери тепла, и тепло, полученное одной половиной, уже не равно теплу, потерянному второй половиной. Разница в расходах тепла изменяется со временем пропорционально скорости, с которой стенка накапливает или теряет тепло. Для стороны 1 теплообменника:

где — скорость изменения температуры в половине стенки. Произведение этой скорости на теплоемкость половины стенки дает скорость накопления тепла в ней. Эта скорость положительна, когда температура повышается, и отрицательна, когда она понижается. Чем ближе скорость к нулю, тем ближе стенка к устойчивому состоянию. Для стороны 2 теплообменника:

Структура блока

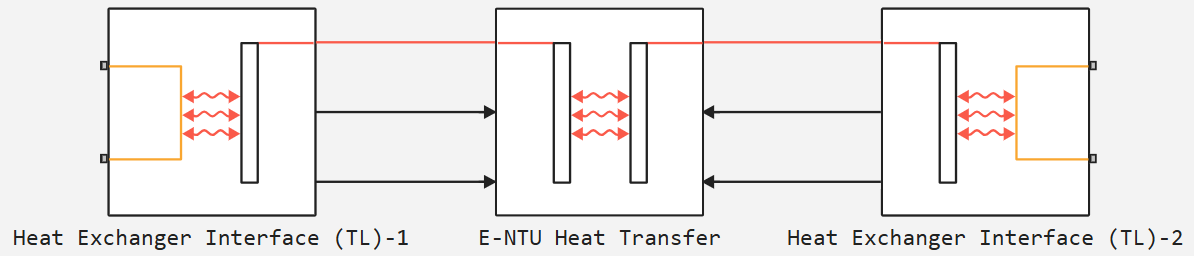

Блок представляет собой составной компонент, построенный из более простых блоков. Поток теплопроводной жидкости со стороны 1 теплообменника моделируется с помощью блока Интерфейс теплообменника (ТЖ). Аналогичный блок используется для моделирования потока теплопроводной жидкости со стороны 2. Теплообмен через стенку между потоками моделируется с использованием блока Теплообмен E-NTU.

heat exchanger tl tl engee

Порты

Ненаправленные

# A1 — вход или выход теплопроводной жидкости 1
теплопроводная жидкость

Details

Порт входа или выхода для теплопроводной жидкости 1 на соответствующей ей стороне теплообменника.

Имя для программного использования

thermal_liquid_port_a1

# B1 — вход или выход теплопроводной жидкости 1
теплопроводная жидкость

Details

Порт входа или выхода для теплопроводной жидкости 1 на соответствующей ей стороне теплообменника.

Имя для программного использования

thermal_liquid_port_b1

# A2 — вход или выход теплопроводной жидкости 2
теплопроводная жидкость

Details

Порт входа или выхода для теплопроводной жидкости 2 на соответствующей ей стороне теплообменника.

Имя для программного использования

thermal_liquid_port_a2

# B2 — вход или выход теплопроводной жидкости 2
теплопроводная жидкость

Details

Порт входа или выхода для теплопроводной жидкости 2 на соответствующей ей стороне теплообменника.

Имя для программного использования

thermal_liquid_port_b2

Параметры

Common

# Ориентация движения теплоносителей — схема движения теплоносителей в теплообменнике
Прямоток или противоток | Кожухотрубное течение | Перекрестное течение | Задано таблично

Details

Параметр, задающий взаимное расположение потоков в теплообменнике: прямоточное, противоточное, поперек друг другу (поперечное), а также конструкция «труба в кожухе», в которой один поток проходит внутри труб, а другой — снаружи, в кожухе.

Альтернативные схемы движения теплоносителей могут быть заданы в произвольной таблице эффективности, что не требует детальной спецификации теплообменника.

Значения	`Parallel or counter flow` \| `Shell and tube` \| `Cross flow` \| `Generic - effectiveness table`
Значение по умолчанию	`Parallel or counter flow`
Имя для программного использования	`flow_arrangement_type`
Вычисляемый	Нет

# Учет тепловой инерции стенки — учитывать ли тепловую инерцию стенки

Details

Определяет, следует ли учитывать тепловую массу стенки теплообменника. Включение этой опции приводит к появлению запаздывания в отклике стенки на изменения температуры или теплового потока. Если опция Учет тепловой инерции стенки отключена, предполагается, что стенка достаточно тонкая, чтобы ее тепловой отклик был мгновенным по сравнению с характерным временем теплопередачи.

Значение по умолчанию	`false (выключено)`
Имя для программного использования	`dynamic`
Вычисляемый	Нет

# Тепловое сопротивление стенки — сопротивление стенки тепловому потоку за счет теплопроводности
K/W

Details

Сопротивление стенки тепловому потоку за счет теплопроводности. Сопротивление стенки складывается с конвективным сопротивлением и сопротивлением отложений, чтобы определить общий коэффициент теплопередачи между потоками.

Единицы измерения	`K/W`
Значение по умолчанию	`0.00016 K/W`
Имя для программного использования	`R_wall`
Вычисляемый	Да

Теплопроводная жидкость 1

# Минимальная площадь поперечного сечения — площадь поперечного сечения канала в самом узком месте
m^2 | um^2 | mm^2 | cm^2 | km^2 | in^2 | ft^2 | yd^2 | mi^2 | ha | ac

Details

Минимальная площадь поперечного сечения канала, по которому течет теплоноситель, между входом и выходом. Если он представляет собой набор каналов, трубок, щелей или канавок, то значение параметра определяется как сумма наименьших площадей в точке минимальной площади потока. Этот параметр отражает сечение, в котором скорость жидкости максимальна. Например, если жидкость течет перпендикулярно ряду трубок, значение этого параметра — сумма зазоров между трубками в поперечном сечении с наименьшей площадью зазоров.

Единицы измерения	`m^2` \| `um^2` \| `mm^2` \| `cm^2` \| `km^2` \| `in^2` \| `ft^2` \| `yd^2` \| `mi^2` \| `ha` \| `ac`
Значение по умолчанию	`0.01 m^2`
Имя для программного использования	`min_flow_area_1`
Вычисляемый	Да

# Гидравлический диаметр — гидравлический диаметр канала в самом узком месте
m | um | mm | cm | km | in | ft | yd | mi | nmi

Details

Эффективный внутренний диаметр канала в сечении с наименьшей площадью. Для некруглых каналов гидравлический диаметр — это эквивалентный диаметр круга с площадью равной площади существующего канала. Его значение равно отношению минимальной площади поперечного сечения канала к четверти его полного периметра.

Если канал задан набором каналов, труб, щелей или желобков, то общий периметр равен сумме периметров всех элементов. Если канал является круглой трубой, то его гидравлический диаметр равен фактическому.

Единицы измерения	`m` \| `um` \| `mm` \| `cm` \| `km` \| `in` \| `ft` \| `yd` \| `mi` \| `nmi`
Значение по умолчанию	`0.1 m`
Имя для программного использования	`hydraulic_diameter_for_pressure_loss_1`
Вычисляемый	Да

# Объем теплопроводной жидкости 1 — общий объем теплоносителя в канале теплопроводной жидкости
m^3 | um^3 | mm^3 | cm^3 | km^3 | ml | l | gal | igal | in^3 | ft^3 | yd^3 | mi^3

Details

Общий объем теплоносителя, содержащейся в канале теплопроводной жидкости.

Единицы измерения	`m^3` \| `um^3` \| `mm^3` \| `cm^3` \| `km^3` \| `ml` \| `l` \| `gal` \| `igal` \| `in^3` \| `ft^3` \| `yd^3` \| `mi^3`
Значение по умолчанию	`0.01 m^3`
Имя для программного использования	`V_liquid_1`
Вычисляемый	Да

# Верхний предел числа Рейнольдса для ламинарного течения — нижняя граница переходной зоны между ламинарным и турбулентным режимами течения

Details

Значение числа Рейнольдса, соответствующее нижней границе переходной зоны между ламинарным и турбулентным режимами течения. Выше этого значения начинают доминировать инерционные силы, в результате чего течение переходит из ламинарного в турбулентный режим. Значение по умолчанию соответствует круглой трубе с гладкой внутренней поверхностью.

Значение по умолчанию	`2000.0`
Имя для программного использования	`Re_laminar_1`
Вычисляемый	Да

# Нижний предел числа Рейнольдса для турбулентного течения — верхняя граница переходной зоны между ламинарным и турбулентным режимами течения

Details

Значение числа Рейнольдса, соответствующее верхней границе переходной зоны между ламинарным и турбулентным режимами течения. Ниже этого значения начинают доминировать вязкие силы, в результате чего течение переходит из турбулентного в ламинарный режим. Значение по умолчанию соответствует круглой трубе с гладкой внутренней поверхностью.

Значение по умолчанию	`4000.0`
Имя для программного использования	`Re_turbulent_1`
Вычисляемый	Да

# Способ задания потерь давления — математическая модель для расчета потерь давления из-за вязкого трения
Суммарный коэффициент потерь | Зависимость от параметров потока в трубах | Табличный - зависимость коэффициента трения Дарси от числа Рейнольдса | Табличный - зависимость числа Эйлера от числа Рейнольдса

Details

Параметр позволяет выбрать одну из моделей расчета потерь давления из-за вязкого трения. Параметр определяет, какие выражения будут использованы в расчете потерь, а также какие параметры блока необходимо задать на входе. Детали расчетов в зависимости от выбранной параметризации приведены в блоке Интерфейс теплообменника (ТЖ).

Значения	`Pressure loss coefficient` \| `Correlation for flow inside tubes` \| `Tabulated data - Darcy friction factor vs. Reynolds number` \| `Tabulated data - Euler number vs. Reynolds number`
Значение по умолчанию	`Pressure loss coefficient`
Имя для программного использования	`pressure_loss_type_1`
Вычисляемый	Нет

# Суммарный коэффициент потерь — суммарный коэффициент, учитывающий гидравлические потери между портами

Details

Суммарный коэффициент потерь учитывающий все гидравлические сопротивления потока в канале, включая потери на трение о стенки (основные потери) и локальные сопротивления из-за изгибов, колен и других изменений геометрии (незначительные потери).

Коэффициент потерь представляет собой эмпирическую безразмерную величину, широко используемую для описания потерь давления, обусловленных вязким трением. Он может быть рассчитан на основе экспериментальных данных или, в ряде случаев, получен из технической документации.

Зависимости

Чтобы использовать этот параметр, установите для параметра Способ задания потерь давления значение Суммарный коэффициент потерь.

Значение по умолчанию	`0.1`
Имя для программного использования	`pressure_loss_coefficient_1`
Вычисляемый	Да

# Способ задания коэффициента теплопередачи — математическая модель для теплообмена между теплоносителем и стенкой
Постоянный коэффициент теплопередачи | Зависимость от параметров потока в трубах | Табличный - зависимость коэффициента Колберна от числа Рейнольдса | Табличный - зависимость числа Нуссельта от чисел Прандтля и Рейнольдса

Details

Математическая модель для теплопередачи между теплоносителем и стенкой. Выбор модели определяет, какие выражения применять и какие параметры указывать для расчетов теплопередачи.

Подробнее см. в блоке Теплообмен E-NTU.

Значения	`Constant heat transfer coefficient` \| `Correlation for flow inside tubes` \| `Tabulated data - Colburn factor vs. Reynolds number` \| `Tabulated data - Nusselt number vs. Reynolds number and Prandtl number`
Значение по умолчанию	`Constant heat transfer coefficient`
Имя для программного использования	`heat_transfer_type_1`
Вычисляемый	Нет

# Площадь поверхности теплообмена — эффективная площадь поверхности, используемая в теплопередаче между теплоносителем и стенкой
m^2 | um^2 | mm^2 | cm^2 | km^2 | in^2 | ft^2 | yd^2 | mi^2 | ha | ac

Details

Эффективная площадь поверхности, используемая в теплопередаче между теплоносителем и стенкой. Эффективная площадь поверхности — это сумма площадей первичной и вторичной поверхности, площади, на которой стенка подвергается воздействию жидкости, и площади ребер, если таковые используются. Площадь поверхности ребер обычно рассчитывается по коэффициенту эффективности ребер.

Единицы измерения	`m^2` \| `um^2` \| `mm^2` \| `cm^2` \| `km^2` \| `in^2` \| `ft^2` \| `yd^2` \| `mi^2` \| `ha` \| `ac`
Значение по умолчанию	`0.4 m^2`
Имя для программного использования	`heat_transfer_area_1`
Вычисляемый	Да

# Коэффициент теплопередачи жидкость-стенка — коэффициент теплопередачи при конвекции между теплопроводной жидкостью и стенкой
W/(m^2*K) | Btu_IT/(hr*ft^2*deltadegR)

Details

Коэффициент теплопередачи для конвекции между теплопроводной жидкостью и стенкой. Сопротивление, вызванное отложениями, учитывается отдельно в параметре Fouling factor.

Зависимости

Чтобы использовать этот параметр, установите для параметра Способ задания коэффициента теплопередачи значение Постоянный коэффициент теплопередачи.

Единицы измерения	`W/(m^2K)` \| `Btu_IT/(hrft^2*deltadegR)`
Значение по умолчанию	`100.0 W/(m^2*K)`
Имя для программного использования	`alpha_const_1`
Вычисляемый	Да

# Коэффициент загрязнения — термическое сопротивление из-за отложений
K*m^2/W | deltadegR*ft^2*hr/Btu_IT

Details

Термическое сопротивление из-за отложений, которые со временем образуются на открытых поверхностях стенки. Отложения, поскольку они создают между теплоносителем и стенкой новый твердый слой, через который должно проходить тепло, добавляют к пути теплопередачи дополнительное термическое сопротивление. Отложения растут медленно, и сопротивление, вызванное ими, соответственно, принимается постоянным во время симуляции.

Единицы измерения	`Km^2/W` \| `deltadegRft^2*hr/Btu_IT`
Значение по умолчанию	`0.0001 K*m^2/W`
Имя для программного использования	`fouling_factor1`
Вычисляемый	Да

# Минимальный коэффициент теплообмена жидкость-стенка — нижняя граница для коэффициента теплопередачи теплопроводной жидкости
W/(m^2*K) | Btu_IT/(hr*ft^2*deltadegR)

Details

Нижняя граница для коэффициента теплопередачи между теплопроводной жидкостью и стенкой. Если расчет дает меньший коэффициент теплопередачи, то значение Минимальный коэффициент теплообмена жидкость-стенка заменяет вычисленное значение.

Единицы измерения	`W/(m^2K)` \| `Btu_IT/(hrft^2*deltadegR)`
Значение по умолчанию	`5.0 W/(m^2*K)`
Имя для программного использования	`alpha1_min`
Вычисляемый	Да

Теплопроводная жидкость 2

Details

Единицы измерения	`m^2` \| `um^2` \| `mm^2` \| `cm^2` \| `km^2` \| `in^2` \| `ft^2` \| `yd^2` \| `mi^2` \| `ha` \| `ac`
Значение по умолчанию	`0.01 m^2`
Имя для программного использования	`min_flow_area_2`
Вычисляемый	Да

Details

Единицы измерения	`m` \| `um` \| `mm` \| `cm` \| `km` \| `in` \| `ft` \| `yd` \| `mi` \| `nmi`
Значение по умолчанию	`0.1 m`
Имя для программного использования	`hydraulic_diameter_for_pressure_loss_2`
Вычисляемый	Да

# Объем теплопроводной жидкости 2 — общий объем теплоносителя в канале теплопроводной жидкости
m^3 | um^3 | mm^3 | cm^3 | km^3 | ml | l | gal | igal | in^3 | ft^3 | yd^3 | mi^3

Details

Общий объем теплоносителя, содержащейся в канале теплопроводной жидкости.

Единицы измерения	`m^3` \| `um^3` \| `mm^3` \| `cm^3` \| `km^3` \| `ml` \| `l` \| `gal` \| `igal` \| `in^3` \| `ft^3` \| `yd^3` \| `mi^3`
Значение по умолчанию	`0.01 m^3`
Имя для программного использования	`V_liquid_2`
Вычисляемый	Да

Details

Значение по умолчанию	`2000.0`
Имя для программного использования	`Re_laminar_2`
Вычисляемый	Да

Details

Значение по умолчанию	`4000.0`
Имя для программного использования	`Re_turbulent_2`
Вычисляемый	Да

Details

Значения	`Pressure loss coefficient` \| `Correlation for flow inside tubes` \| `Tabulated data - Darcy friction factor vs. Reynolds number` \| `Tabulated data - Euler number vs. Reynolds number`
Значение по умолчанию	`Pressure loss coefficient`
Имя для программного использования	`pressure_loss_type_2`
Вычисляемый	Нет

# Суммарный коэффициент потерь — суммарный коэффициент, учитывающий гидравлические потери между портами

Details

Зависимости

Значение по умолчанию	`0.1`
Имя для программного использования	`pressure_loss_coefficient_2`
Вычисляемый	Да

Details

Подробнее см. в блоке Теплообмен E-NTU.

Значения	`Constant heat transfer coefficient` \| `Correlation for flow inside tubes` \| `Tabulated data - Colburn factor vs. Reynolds number` \| `Tabulated data - Nusselt number vs. Reynolds number and Prandtl number`
Значение по умолчанию	`Constant heat transfer coefficient`
Имя для программного использования	`heat_transfer_type_2`
Вычисляемый	Нет

Details

Единицы измерения	`m^2` \| `um^2` \| `mm^2` \| `cm^2` \| `km^2` \| `in^2` \| `ft^2` \| `yd^2` \| `mi^2` \| `ha` \| `ac`
Значение по умолчанию	`0.4 m^2`
Имя для программного использования	`heat_transfer_area_2`
Вычисляемый	Да

Details

Зависимости

Единицы измерения	`W/(m^2K)` \| `Btu_IT/(hrft^2*deltadegR)`
Значение по умолчанию	`100.0 W/(m^2*K)`
Имя для программного использования	`alpha_const_2`
Вычисляемый	Да

# Коэффициент загрязнения — термическое сопротивление из-за отложений
K*m^2/W | deltadegR*ft^2*hr/Btu_IT

Details

Единицы измерения	`Km^2/W` \| `deltadegRft^2*hr/Btu_IT`
Значение по умолчанию	`0.0001 K*m^2/W`
Имя для программного использования	`fouling_factor2`
Вычисляемый	Да

Details

Единицы измерения	`W/(m^2K)` \| `Btu_IT/(hrft^2*deltadegR)`
Значение по умолчанию	`5.0 W/(m^2*K)`
Имя для программного использования	`alpha2_min`
Вычисляемый	Да

Эффекты и начальные условия

# Динамическая сжимаемость теплопроводной жидкости 1 — сжимаемость теплопроводной жидкости 1 в теплообменнике

Details

Опция для моделирования изменения давления внутри теплообменника. Если этот флажок снят, то производные давления не учитываются в уравнениях сохранения энергии и массы. Давление внутри теплообменника определяется как среднее значение двух давлений в портах.

Значение по умолчанию	`true (включено)`
Имя для программного использования	`dynamic_compressibility_1`
Вычисляемый	Нет

Details

Температура теплопроводной жидкости 1 в канале в начале симуляции.

Единицы измерения	`K` \| `degC` \| `degF` \| `degR` \| `deltaK` \| `deltadegC` \| `deltadegF` \| `deltadegR`
Значение по умолчанию	`293.15 K`
Имя для программного использования	`T_start_1`
Вычисляемый	Да

# Начальное давление теплопроводной жидкости 1 — давление теплопроводной жидкости 1 в канале в начале симуляции
Pa | uPa | hPa | kPa | MPa | GPa | kgf/m^2 | kgf/cm^2 | kgf/mm^2 | mbar | bar | kbar | atm | ksi | psi | mmHg | inHg

Details

Давление теплопроводной жидкости 1 в канале в начале симуляции.

Единицы измерения	`Pa` \| `uPa` \| `hPa` \| `kPa` \| `MPa` \| `GPa` \| `kgf/m^2` \| `kgf/cm^2` \| `kgf/mm^2` \| `mbar` \| `bar` \| `kbar` \| `atm` \| `ksi` \| `psi` \| `mmHg` \| `inHg`
Значение по умолчанию	`0.101325 MPa`
Имя для программного использования	`p_start_1`
Вычисляемый	Да

# Динамическая сжимаемость теплопроводной жидкости 2 — сжимаемость теплопроводной жидкости 2 в теплообменнике

Details

Значение по умолчанию	`true (включено)`
Имя для программного использования	`dynamic_compressibility_2`
Вычисляемый	Нет

Details

Температура теплопроводной жидкости 2 в канале в начале симуляции.

Единицы измерения	`K` \| `degC` \| `degF` \| `degR` \| `deltaK` \| `deltadegC` \| `deltadegF` \| `deltadegR`
Значение по умолчанию	`293.15 K`
Имя для программного использования	`T_start_2`
Вычисляемый	Да

# Начальное давление теплопроводной жидкости 2 — давление теплопроводной жидкости 2 в канале в начале симуляции
Pa | uPa | hPa | kPa | MPa | GPa | kgf/m^2 | kgf/cm^2 | kgf/mm^2 | mbar | bar | kbar | atm | ksi | psi | mmHg | inHg

Details

Давление теплопроводной жидкости 2 в канале в начале симуляции.

Единицы измерения	`Pa` \| `uPa` \| `hPa` \| `kPa` \| `MPa` \| `GPa` \| `kgf/m^2` \| `kgf/cm^2` \| `kgf/mm^2` \| `mbar` \| `bar` \| `kbar` \| `atm` \| `ksi` \| `psi` \| `mmHg` \| `inHg`
Значение по умолчанию	`0.101325 MPa`
Имя для программного использования	`p_start_2`
Вычисляемый	Да
