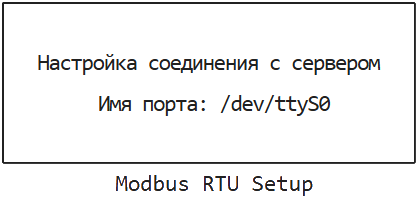

Modbus RTU Setup

Настройка соединения с сервером (slave-устройством) по протоколу Modbus RTU.

Тип: CFunction

Путь в библиотеке:

/RITM/RITM Modbus/Modbus RTU Setup

Описание

Для работы с блоком установите/обновите пакет поддержки блоков РИТМ.

Блок Modbus RTU Setup используется для настройки соединения с сервером (slave-устройством) по протоколу Modbus RTU.

# Имя порта: — имя порта для настройки

Details

Имена доступных портов могут быть получены во всплывающем окне при нажатии на кнопку «Получить информацию о доступных портах» в маске блока.

Значение по умолчанию	`"/dev/ttyS0"`
Имя для программного использования	`m_server_ip`
Настраиваемый	Нет
Вычисляемый	Да

# Скорость: — скорость приема-передачи
9600 | 19200 | 38400 | 57600 | 115200

Details

Выберите скорость приема-передачи.

Значения	`9600` \| `19200` \| `38400` \| `57600` \| `115200`
Значение по умолчанию	`9600`
Имя для программного использования	`m_baudRate`
Настраиваемый	Нет
Вычисляемый	Да

# Бит четности: — метод определения ошибок приема-передачи
Нет | Even | Odd

Details

Значения	`Нет` \| `Even` \| `Odd`
Значение по умолчанию	`Нет`
Имя для программного использования	`m_parity`
Настраиваемый	Нет
Вычисляемый	Да

# Биты данных: — количество бит данных приема-передачи
8 | 7 | 6 | 5

Details

Выберите количество бит данных приема-передачи.

Значения	`8` \| `7` \| `6` \| `5`
Значение по умолчанию	`8`
Имя для программного использования	`m_dataBits`
Настраиваемый	Нет
Вычисляемый	Да

# Стоповые биты: — количество стоповых бит приема-передачи
Один | Два

Details

Выберите количество стоповых бит приема-передачи.

Значения	`Один` \| `Два`
Значение по умолчанию	`Один`
Имя для программного использования	`m_stopBits`
Настраиваемый	Нет
Вычисляемый	Да

# Идентификатор сервера: — идентификатор соединения для блоков приема и передачи

Details

Допустимые значения от 0 до 15.

Значение по умолчанию	`0`
Имя для программного использования	`m_ctx_num`
Настраиваемый	Нет
Вычисляемый	Да

# Максимальное количество попыток переподключения: — количество попыток переподключения к серверу при инициализации модели

Details

Количество попыток переподключения к серверу при инициализации модели.

Значение по умолчанию	`5`
Имя для программного использования	`m_max_reconnects`
Настраиваемый	Нет
Вычисляемый	Да
