AR-EL-55 TX

Отправка слов ПК ARINC 429.

Тип: CFunction

Путь в библиотеке:

/RITM/RITMex ARINC 429/RITMeX AR-EL-55/AR-EL-55 TX

Описание

Для работы с блоком установите/обновите пакет поддержки блоков РИТМ.

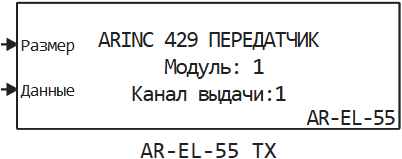

Блок AR-EL-55 TX используется для отправки слов ПК ARINC 429.

Порты

Вход

# Размер — число слов ПК для передачи из массива Данные
вектор

Details

Типы данных	`uint32`
Поддержка комплексных чисел	Нет

# Данные — массив слов ПК для передачи
вектор

Details

Типы данных	`uint32`
Поддержка комплексных чисел	Нет

Параметры

# Номер модуля: — уникальная идентификации модуля, когда в машине реального времени установлено больше одного модуля ввода-вывода этого же типа
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8

Details

Используется для уникальной идентификации модуля, когда в машине реального времени установлено больше одного модуля ввода-вывода этого же типа. Номера модулей подписаны на корпусе КПМ «РИТМ».

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8`
Значение по умолчанию	`1`
Имя для программного использования	`m_boardNum`
Настраиваемый	Нет
Вычисляемый	Да

# Номер канала: — номер канала выдачи, с которого будет производиться выдача последовательного кода
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16

Details

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8` \| `9` \| `10` \| `11` \| `12` \| `13` \| `14` \| `15` \| `16`
Значение по умолчанию	`1`
Имя для программного использования	`m_chNum`
Настраиваемый	Нет
Вычисляемый	Да

# Максимальное число слов ПК: — наибольшее число слов последовательного кода, доступное для передачи за 1 раз

Details

Наибольшее число слов последовательного кода, доступное для передачи за 1 раз. Не более 256 слов.

Значение по умолчанию	`0.0`
Имя для программного использования	`m_maxWordNum`
Настраиваемый	Нет
Вычисляемый	Да

# Шаг расчета: — шаг расчета в секундах для выдачи слов ПК

Details

Значение по умолчанию	`-1`
Имя для программного использования	`m_smplT`
Настраиваемый	Нет
Вычисляемый	Да
