图表

窗口"图表"它用于模型信号的可视化。 要使用代码可视化图形,请使用该工具 图表 charts icon.

窗口"图表» graphs icon 1 -*Engee*中的主要可视化工具之一。

窗口"图表» graphs icon 1 只显示 可记录 signal logging 1 的信号。 要启用录制,请选择选项" 写下来 »:

graph logging 1 cn

信号的可视化有助于理解和调整模型的行为。 *Engee*允许您可视化信号如下:

信号可视化工具用于处理图形和坐标平面。

更多*Engee*可视化工具在其他工程可视化工具部分中呈现。

生成的图形很容易以PNG或CSV格式导出(请参阅导出图表)。

使用有用的选项可以更轻松地使用可视化窗口。:

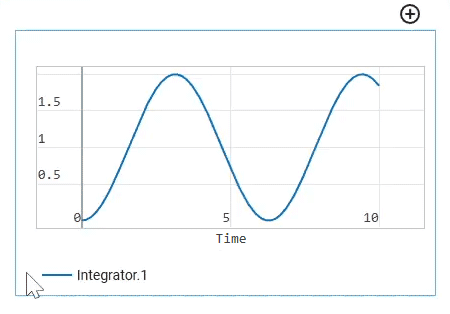

  • 水平和垂直展开/压缩图表:

    graph compression cn

  • 垂直压缩坐标平面:

    graph compression 1 cn

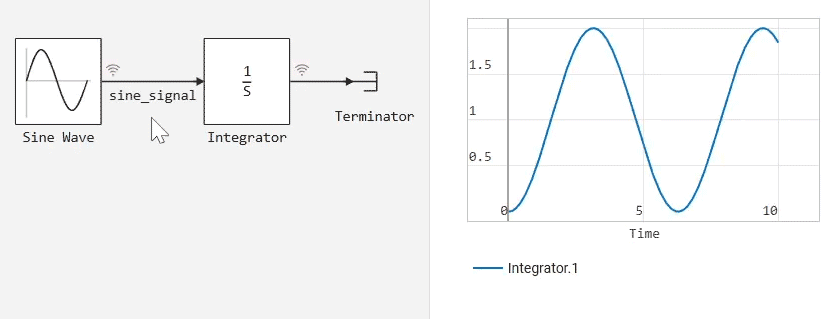

  • 按住信号的名称并将其移动到图形中(要设置信号的名称,请双击它并输入所需的名称):

    graph compression 2 cn

  • 在不同的坐标平面上处理相同仿真的信号。 为此,请单击 添加日程表 add graph button cn 并选择所需的信号及其显示的类型。

时域信号   signal graph 1

创建模型使用块 正弦波终结者,并开启录音 signal logging 1 之间没有信号。 保留所有参数和设置为默认值。 最终模型将如下所示:

graph beginning 1 cn

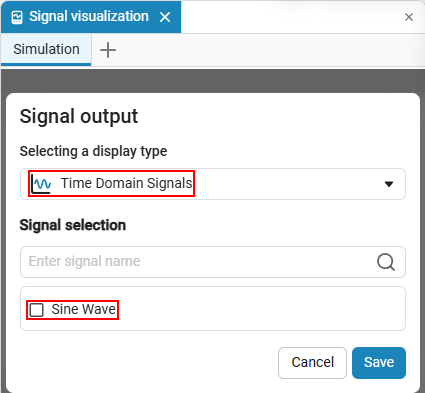

通过单击"开始模拟 运行模型 » start simulation button. 在模拟结束时,要显示图形,请单击" 信号菜单 » signal menu 1,选择显示类型 signal graph 1 信号是*正弦波发生器*:

prework log sim settings graph cn

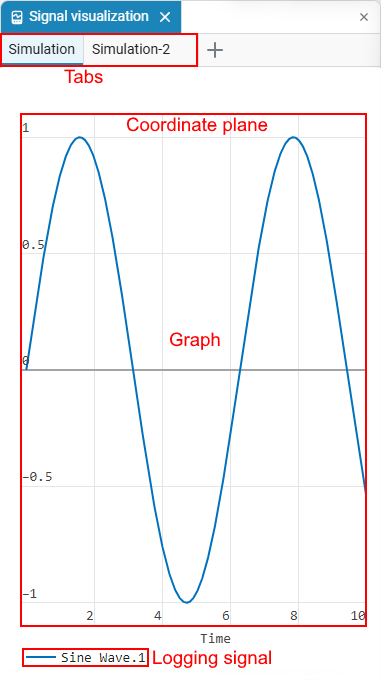

现在正弦信号仿真的图形将显示在可视化窗口中。 graphs icon 1 坐标平面上:

graph explaination cn

频域中的信号   signal graph 2

如果信号的图形在频域 signal graph 2 它没有显示-系统没有足够的数据。 该图至少需要1536个数据点。 此金额使用公式计算:

所需的最小点数是根据 Henning的窗口功能。 要获得所需的点数,您可以增加模拟时间或减少采样时间。 该公式适用于基于时间和基于样本的块。

频域图表示信号的*频谱*,显示该信号中存在哪些频率。 使用块创建模型 脉冲发生器终结者. 保留默认设置并启用录制。 signal logging 1 块之间的信号:

pulse generator model new cn

将模拟时间设置为至少16秒(否则不会有足够的数据点),并用按钮开始模拟 运行模型 start simulation button. 模拟结束后,打开可视化窗口 graphs icon 1 并选择显示类型 频域信号 signal graph 2.

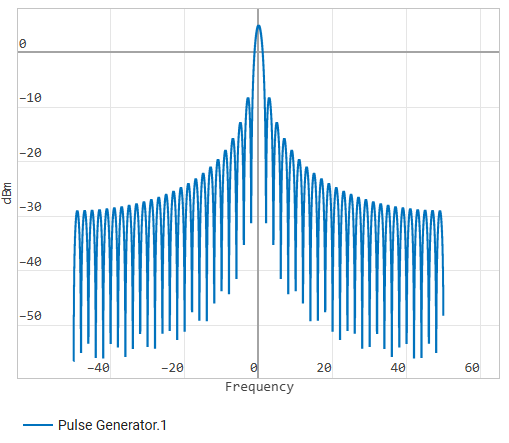

保存后,您将收到该块的信号频谱。 脉冲发生器:

pulse gen freq graph 3 cn

模型信号频谱的其他设置可使用 频谱分析仪图形窗口。 为了这个:

一个信号对另一个信号的依赖   signal graph 3

从块创建两个模型 正弦波终结者,并开启录音 signal logging 1 之间没有信号。 默认情况下保留块参数和模型设置的所有值,但对于*正弦波-1*块,将频率从`1`增加到`2`。

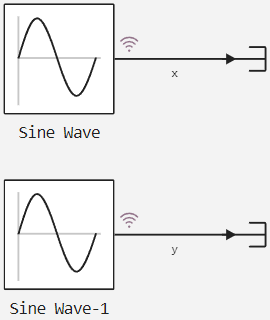

为了清楚起见,通过双击来自块的信号来指定信号的名称。 正弦波 并将名称设置为*x*,对于*正弦波-1*将名称设置为*y*。 最终模型将如下所示:

sine wave model example 2 cn

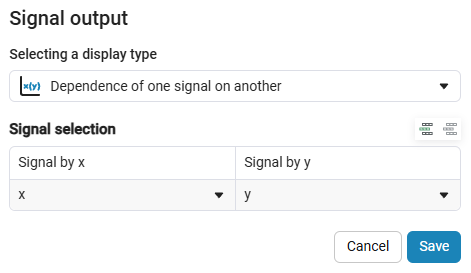

用按钮开始模拟 运行模型 start simulation button. 在可视化窗口中,选择显示类型。 一个信号对另一个信号的依赖性 signal graph 3 以打开信号选择窗口。 分别为基于x的信号选择x,为基于y的信号选择y:

signal choosing 1 cn

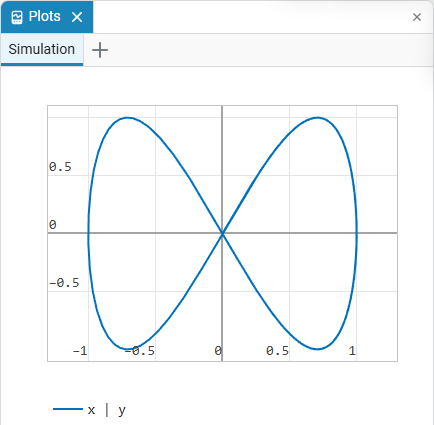

结果,你会得到下面的图表(Lissajous图):

graph lissajous curve 1 cn

图也可以在时域中进行比较。 signal graph 1. 使用相同的模型。 在可视化窗口中,使用按钮 信号菜单 signal menu 1 切换到 时域信号 signal graph 1 并选择两个信号。

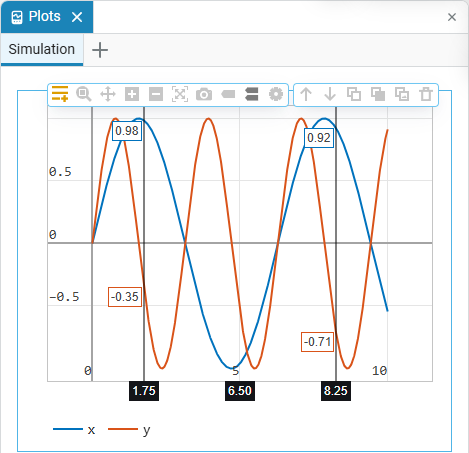

接下来,将光标悬停在坐标平面上,选择 两个光标 signal comparison 1 在工具菜单中。 在图表上选择所需的点,并将信号的值相互比较:

signal comparison 3 cn

表格形式的信号   signal graph 4

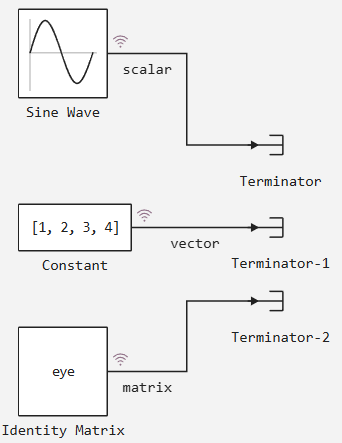

从块组装以下模型 正弦波, 常数, 同位矩阵终结者:

table graph 1 cn

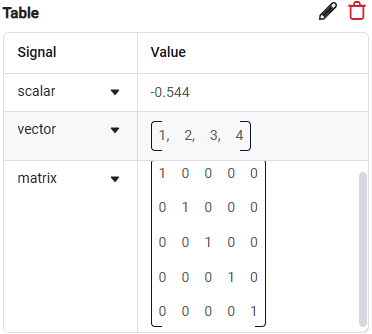

对于块 常数 设置值`[1, 2, 3, 4]`. 接下来,用按钮开始模拟 运行模型 start simulation button. 模拟结束后,在可视化窗口中选择类型 以表格形式显示的信号 signal graph 4 打开具有瞬时信号值的表:

img sim 15 4 cn

要切换到其他显示类型,请使用 pen button graphs.

时域中的一帧   frame based icon 1

时域帧 frame based icon 1 -模型在一个时间步骤中处理多个数据元素。 在文章中阅读更多关于逐帧信号处理的信息 按帧和计数进行信号处理.

信号星座   signal constellation

信号星座 signal constellation 星座图是在数字通信中表示调制信号的图形方法。 它用于可视化在调制信号中传输的符号,并帮助分析数据传输的质量和检测失真。 阅读更多文章 信号星座.

构建数组   massive icon

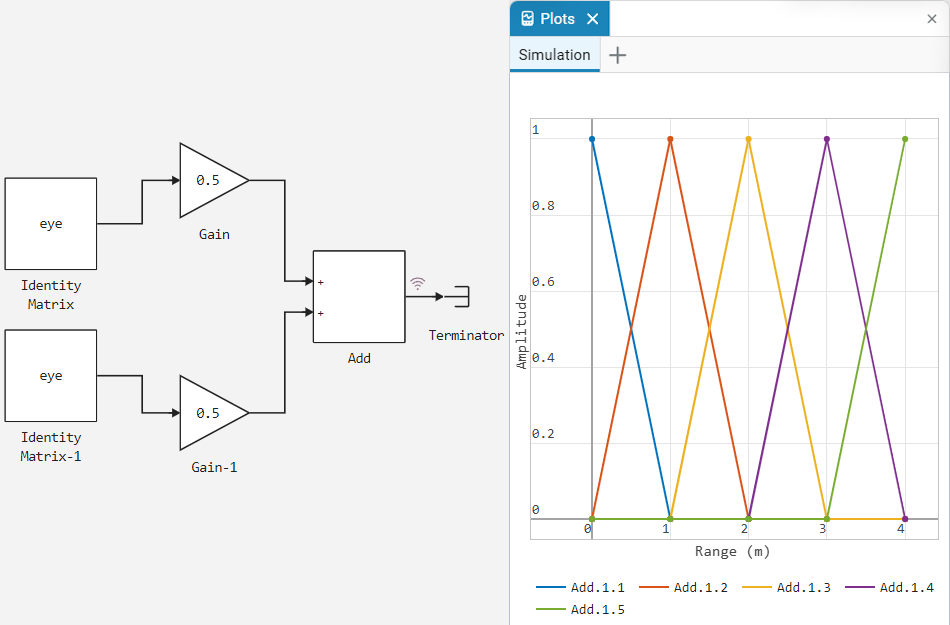

阵列构造 massive icon —这是组织成阵列的数据的图形可视化的过程。 它允许您将数值数据解释为时间或其他变量的函数,将它们显示为连续的线和点。:

massive graph 1 cn

眼图   eye diagramm 1

眼图 eye diagramm 1 —它是分析数字信号的工具,有助于识别数据传输中的错误和失真。 它显示信号的重复叠加时间段,创建一个类似眼睛的图像。 这使您可以直观地看到信号失真,例如:码间干扰(ISI)、噪声、占空比失真和其他干扰。

眼图的一个重要优点是能够通过"眼睛"的宽度和形状来评估数据传输的质量-"眼睛"越开放,信号传输越好。

glass diagramm 2 cn

该图用于分析有噪声的信号,以便了解数据在通信信道上传输的情况。 例如,眼图有助于识别由频率偏移或相位误差等因素引起的与理想信号的偏差。

强度图   intensivity diag

强度图 —它是一个可视化工具,用于根据坐标或时间参数显示信号的功率分布或幅度。 它有助于分析空间或时间上不同点的信号强度变化,这在雷达和数字信号处理(DSP)中尤其有用。

强度图可让您直观地评估信号能量在研究区域中的分布情况。 例如,在光学系统中,它有助于分析光束中光的分布,以识别射线的聚焦和发散。 在无线电工程和声学中,它用于研究各个方向的辐射模式和信号电平。

monostatic graph 1

信号可视化工具

根据信号显示类型的选择,可以获得对个别情况有用的不同图形。 但这只是窗口功能的一部分"图表接下来,让我们看看工具栏及其功能。

查看可用的可视化窗口工具 graphs icon 1 将鼠标光标移动到坐标平面上。 总共有两套工具可用:

img15a

信号可视化窗口工具概述

第一套

第二套

第一个集合包含使用图形所需的所有内容。:

img15a 1

  1. 信号菜单 -坐标平面之间的导航菜单。

  2. 扩大规模 -执行坐标平面的缩放。 可以选择一个区域并放大其内容。 要返回默认比例,请用鼠标左键双击坐标平面。

  3. 平底锅 -用于在坐标平面上移动图形的工具。 允许您使用鼠标光标向任何方向移动图表。

  4. 放大 -在坐标平面上放大。

  5. 放大 -减小坐标平面的尺度。

  6. 自动缩放 -返回坐标平面的默认比例值。

  7. 下载 PNG 图表 -将坐标平面保存到PNG文件。

  8. 一个光标 -将鼠标指针悬停在图形上时,显示图形上的值。

  9. 两个光标 -在所有图表上显示值。

  10. 设置 -打开图表和坐标平面设置。 图表设置由三个部分组成:

    • 图表和坐标轴 -管理图形和坐标平面显示的部分:

      menu settings 1

    • 信号 -信号显示控制部分。 如果在图形窗口的坐标平面上选择特定信号,则信号控制可用。 graphs icon 1.

      graphs signal settings

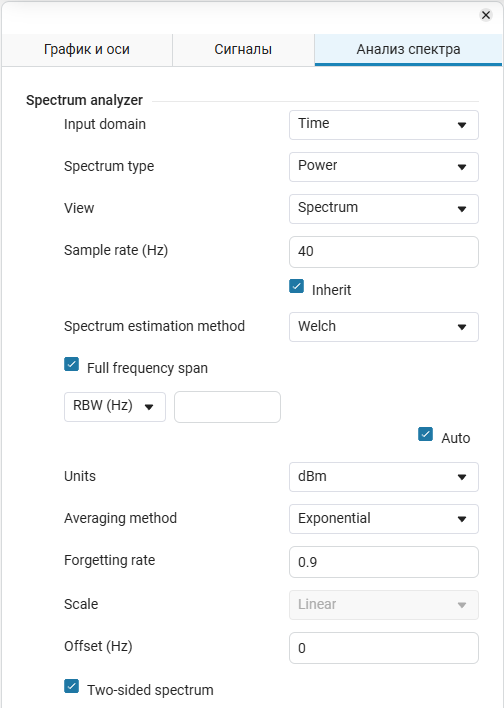

    • 频谱分析 -其他频谱设置部分(有关更多信息,请参阅文章 频谱分析仪). 如果选择了信号显示类型"频域中的信号   signal graph 2",则该部分可用。

      spector analyzer 1 cn

第二组被设计成与两个或更多个坐标平面一起工作。:

img15b

  1. 向上 -将坐标平面移动一个单元格。

  2. 下降 -将坐标平面移动到下面的单元格。

  3. 复制 -复制坐标平面。 它不会复制到剪贴板,并且您无法将复制的坐标平面粘贴到图形窗口以外的任何位置。 复制的平面只能通过按钮插入 插入 img 15 1 4.

  4. 插入 -插入复制的坐标平面。

  5. 复制到剪贴板 -将坐标平面复制到剪贴板。 您可以将飞机插入*Engee*和其他第三方程序。

  6. 删除 -移除飞机。

按钮 删除 delete button graphs 当添加新的坐标平面时,它会自动出现在操作栏上。

要添加新的坐标平面,请使用按钮 add graph button cn. 此按钮将允许您在添加之前调整平面,并将重新显示用于显示信号和显示类型的菜单。 默认情况下,新平面将添加到旧平面上方。 您可以使用这些工具更改订单。

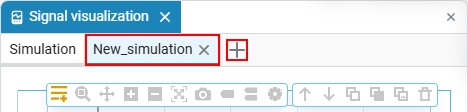

要在可视化窗口中添加新选项卡,请使用按钮 新标签 new tab graph button 给她一个名字。 在"创建"选项卡中,您可以在常规模式下处理新的或现有的仿真结果。

img 15 1 2 cn

为方便起见,标签可以垂直定位。:

vertical tabs 1 cnvertical tabs 2 cn

导出图表

导出图表有三种方法
  • 使用按钮将坐标平面保存为图像 下载 PNG 图表 save as png button. 图像将使用操作系统中指定的路径自动上传到您的计算机。

  • 使用按钮将坐标平面的图像插入*Engee*并插入第三方程序 复制到剪贴板 clipboard copy 1.

  • 您不能将图表直接导出为CSV,但您可以使用该块导出其信号数据 至 CSV. 要做到这一点,设置一个块 至 CSV 以输出期望的模型信号并在参数 文件名 在块中,指定未来CSV文件的名称(无标题。csv默认情况下)。 CSV文件将保存在 文件浏览器*Engee*指定名称下。

其他工程可视化工具

如果您的可视化任务比前面部分描述的要广泛得多,那么Engee也为您提供其他工具。 查看它们以选择可视化模型结果的最佳解决方案。:

  • 数据检查员 允许您查看、分析和比较一个和多个模拟(运行)的结果。

  • Simout变量允许您通过命令行或脚本编辑器处理模型的仿真结果,例如,使用库 情节
