模型数据编辑器

模型数据编辑器 model data editor - 是一款用于管理模型信号的 Engee 工具。该应用程序具有友好的用户界面,可在开放式模型和子系统中轻松找到正确的信号,便于分析和调整信号,实现快速模型操作。

要打开该程序,请单击模型工作区中的model data editor 按钮。应用程序将自动显示当前模型的信号,但不包含嵌套子系统。要显示子系统的信号,请单击 显示嵌套子系统的信号 model data editor 3

model data editor 2 cn

启用嵌套子系统视图 (显示嵌套子系统的信号 model data editor 3 ) 后,位于自定义块user library 1 和带有掩码 的块内的项目不会显示,但如果打开掩码/进入自定义块,则会显示。
物理模型没有通常的信号,只有模拟的物理连接。这就是为什么 模型数据编辑器 不显示物理建模 库中块的信号。

接口

界面以表格形式显示,可以搜索、排序和recordssignal logging 1 信号,由以下列组成:

model data editor 1 cn

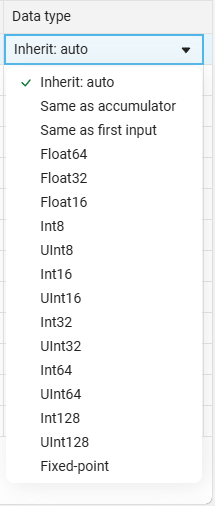

记录启用/禁用信号记录的复选框 资料来源信号来源单位 信号名称信号名称(可以不设置) 路径从区块到与信号连接的最近区块的信号路径(蓝色高亮显示)。在表格中作为参考,用于浏览模型。 数据类型信号数据类型 维度信号尺寸 计算步骤信号计算步骤


因此, 模型数据编辑器 允许:

  • 打开或关闭信号记录

    data editor logging cn

  • *在一个窗口中查看所有模型信号model data editor 3 显示嵌套子系统的信号 按钮可启用或禁用嵌套子系统的信号显示。默认情况下,该视图是禁用的;

    当模型结构发生变化时,应用程序会自动更新信号列表。
  • 按模型执行*搜索*interface finder icon 。搜索interface finder icon 可让您根据名称或来源快速查找所需信号。要指定信号名称,请双击信号并输入所需的名称。输入时,搜索栏会高亮显示所有匹配项:

    model data editor 7 cn

  • 转到模型中的特定信号。找到所需的信号,然后双击 路径 列中包含该信号的行。模型将自动以该信号为中心放在工作区中央;

  • 编译模型model data editor 4 更新模型 按钮将启动模型编译过程,从而更新应用表中的数据,因为模型的所有更改并不是一次就能完成的。在编译过程中,无法编辑信号参数;

  • 对表中数据排序。点击列名可按字母顺序和数值对内容进行排序(仅限 维度计算步骤 列)。

您还可以

  • 显示/隐藏列。单击model data editor 5 ,从下拉列表中选择 显示列 和所需的列名:

    model data editor 6 cn

  • 双击栏之间的边框,自动缩放栏的大小;

  • 按住鼠标左键拖动边框,改变列的宽度;

  • 打开上下文菜单,其中包含适用于画布上所有选定图块和信号的功能。为此,请使用Shift+ЛКМ 选择表格中包含所需信号/信号块的几行。然后右键单击画布上的其中一个选定区块,打开上下文菜单:

    model data editor 7 cn

    在表格中选择一个信号会在模型中突出显示,反之亦然。
