界面

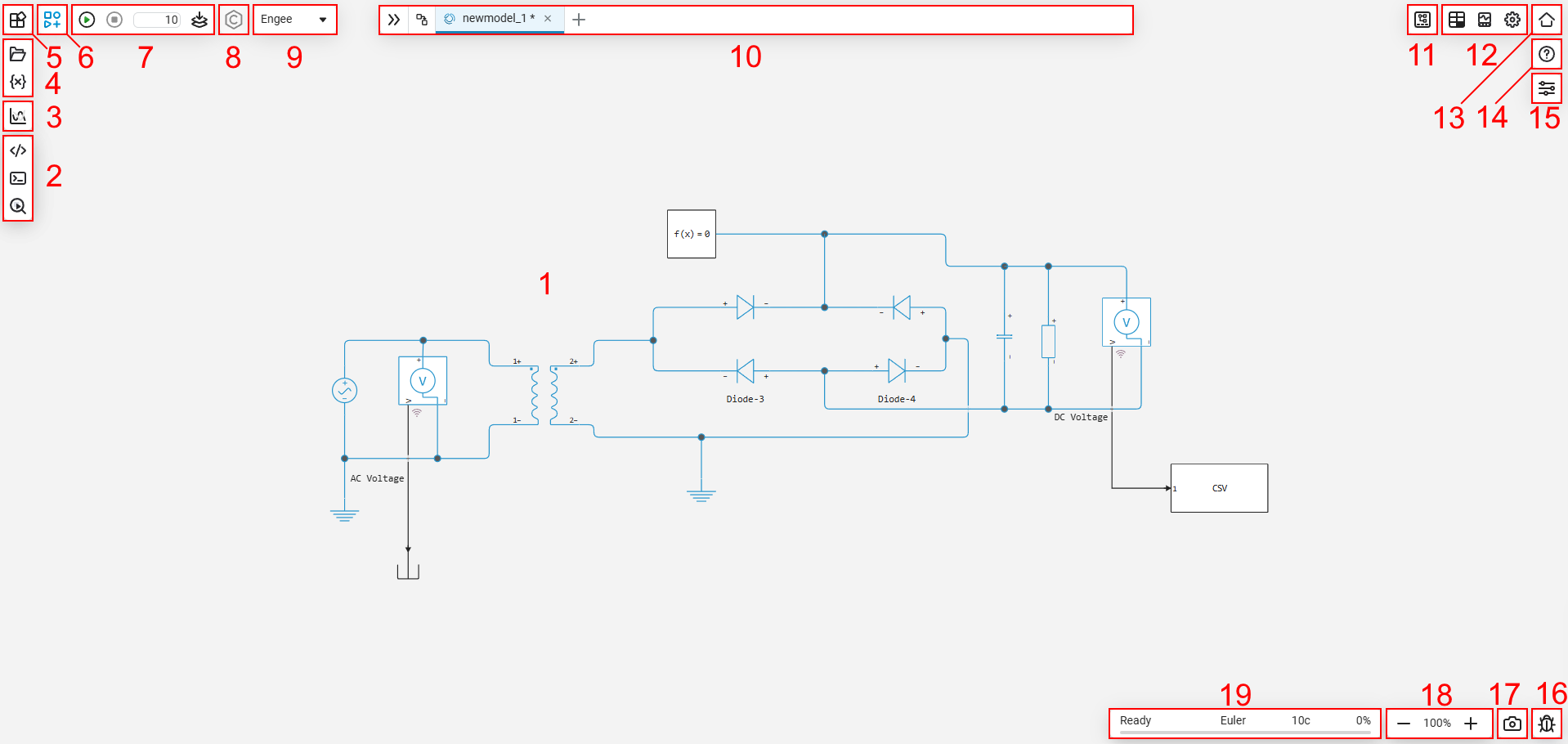

启动 Engee 会话时,会打开一个工作区,其中包括以下元素:

interface 1 1 x

要显示模拟工具(#5、6、7、8、9、10、11),请单击 " 界面设置 "interface setting 1 (#14) 窗口中的 " 建模环境 "开关:

interface admonition 1 cn

  1. *画布*是建立模型的工作区;

  2. 编程部分 - 一套处理代码的工具,由脚本编辑器interactive script icon,命令行img 41 1 2 和一个窗口模型诊断model diagnosis main 组成;

  3. 文件和变量部分 - 一套处理文件和变量的工具,由文件浏览器file browser 7变量窗口variables article 2 1 组成;

  4. 附录 apps icon - 一组应用程序,包括数据检查器data inspector icon,RITM.机器控制 ritm icon ,数字滤波器编辑器filter designer icon,雷达方程的计算 radar equation calculator icon电网模式计算 calculation of the power grid modes icon 。这些应用程序在单独的浏览器标签中打开;

  5. Block Library*block library icon - 一组 *Engee区块,从中建立模型;

  6. 模拟控制部分 - 一组用于控制模型的选项。该面板可启动start button ,停止stop button 1 ,编译compile button 1 模型并调整其仿真时间;

  7. 代码生成 codegen button - 从模型生成代码的工具。可生成 C、Chisel 和 Verilog(HDL)语言的代码。有关 Engee 代码生成的更多信息,请参阅代码生成 一文;

  8. Switch target platform*change platform button - 在 *Engee(默认)和RITM.机器控制 之间切换工作区目标平台。有关 Engee 工作区中 RITM 操作的更多信息,请参阅文章模型设置

  9. 模型导航面板(Model Navigation Pane) 是一个面板,用于选择所需的模型,并在特定模型的层次结构中进行导航;

  10. 模型数据编辑器 model data editor - 是管理模型信号的工具。更多详情,请参阅文章模型数据编辑器

  11. 设置和可视化部分 - 一组工具,包括物理变量窗口variable viewer icon,设置窗口debug article icon 1图形窗口graphs icon 1

  12. 个人橱柜 account icon - 进入用户个人橱窗

  13. 文件 documentation icon - 进入文档 Engee

  14. 界面设置 interface setting 1 - 一套用于自定义工作区的选项。包括语言选择、界面布局等;

  15. 反馈意见 feedback icon - 发送建议、错误报告或新功能请求的工具。也可用于重启 Engee 内核;

  16. 截图 screenshot icon - 以 PNG 和 SVG 格式保存快照的工具(火狐浏览器不支持)。还支持书签,可在模型及其嵌套层之间快速浏览;

  17. 缩放调整 - 调整画布的缩放比例,而不影响界面或浏览器的缩放比例;

  18. 状态栏 - 显示模型的当前状态、所选求解器、模拟时间及其进度。它还允许您导航到选项卡设置窗口debug article icon 1

如需快速浏览工作区和各工具,建议阅读hotkeys Engee 一文。

自定义界面

Engee 中,您可以自行定制界面(画布上窗口的排列)或使用现成的选项:

  • 要自定义界面,请移动所需的窗口:左键单击该窗口并将其拖动到工作区中的某个建议位置:

    interface variation 1 cn

    用鼠标左键拖动标题到所需区域,即可将多个工具放在一起:

    interface variation 2 cn

    用鼠标左键双击要操作的窗口名称,可以放大该窗口。再次双击可将窗口恢复到原来的位置:

    interface variation 2 1 cn

  • 要选择现成的窗口布局,请打开 界面设置 interface setting 1 ,在 窗口布局 标签下选择相应的模板:

    interface 10 1 cn

    界面设置 interface setting 1 工具的选项说明如下:

    界面设置 "窗口选项列表
    • 建模环境 - 启用/禁用 Engee 建模工具。

    • 语言 - 在俄语和英语之间切换界面。

    • 黑暗主题 (实验性)- 启用工作区的暗色主题。

    • 字体设置 - 打开 Engee 工作区字体配置窗口。

    • 窗口布局 - 显示预设版本的界面:

      1. 标准 standart scenario - 打开*Engee*工作区的主要工具,即

        • 带有变量和块库选项卡的文件浏览器;

        • 脚本编辑器和命令行

        • 图表和设置窗口。

      2. 编程 programming scenario - 打开变量和脚本编辑器。

      3. 测试 testing scenario - 打开脚本编辑器和图表窗口。

      4. 建模 modeling scenario - 打开图块库和设置窗口

      5. 模拟 simulation scenario - 关闭所有工作区工具

      6. 保存当前布局 - 保存 Engee 界面布局。可以保存多个模板:

        layout 1->layout 2

    • 网格 - 包括画布上的网格。

    • 所有区块的签名 - 包含模型块的标题。

    • 用鼠标左键选择对象 - 启用使用 LKM 选择对象(默认禁用)。激活后,可通过按住鼠标左键移动对象来选择区域。

  • 以更方便的方式选择对象—​按住 Shift 键或鼠标左键。为此,请在窗口 "界面设置"interface setting 1 中打开用鼠标左键选择对象 选项。

外观

除了界面设置外,您还可以控制工作区的外观:

  • 更改模型块的文字和边框:

    color settings 1 cn

  • 更改界面字体大小

    font settings cn

  • 信号信号

    signal naming cn

  • 界面窗口可以分离,在新的浏览器窗口中打开,并在整个显示器屏幕上移动,而不仅仅是在 Engee 工作区内移动:

    detachment 1 cn

    detachment 2 cn

  • 使用标记 添加注释,使工作区更加直观:

    annotation example 1 cn

  • 在图表、设置、回调 和脚本编辑器中垂直排列选项卡:

    vertical tabs 1 cn-> vertical tabs 2 cn
