建模中的断点

处理模型时的断点与scripts 中使用的断点不同。

*断点允许您在特定点暂停模型的执行。这些断点可用于检查系统状态、检测错误或验证某些组件是否正常工作。

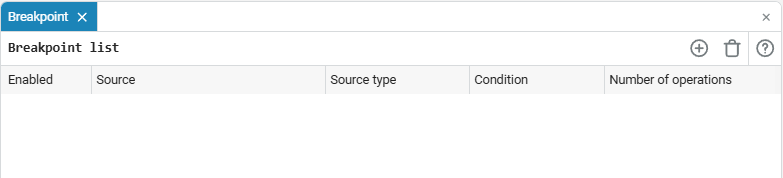

要打开断点编辑器,请进入debug article icon 1 设置窗口,打开 "调试 "选项卡中的断点列表:

breakpoints adding 1

breakpoints 1

可为模拟运行中的模型设置断点。

要添加断点,请用鼠标左键选择信号,然后单击breakpoint add

breakpoints 3

在添加点的窗口中将配置条件(左)和值(右):

  • 条件 - 定义在何种逻辑条件下激活断点。可使用以下条件

    • >(大于)- 当值大于指定值时,暂停执行;

    • <(小于)- 当值小于指定值时,暂停执行;

    • =(等于)- 当值等于指定值时暂停执行;

    • !=(不等于)- 当值不等于给定值时,暂停执行;

    • >=(大于或等于)- 当值大于或等于给定值时,暂停执行;

    • <=(小于或等于)- 当值小于或等于指定值时,暂停执行。

  • 价值观 - 指定触发断点的特定值。值输入字段支持整数和实数,但复数和布尔值除外。系统不允许输入无效值。

如果未选择信号,则添加窗口如下所示:

breakpoints 2

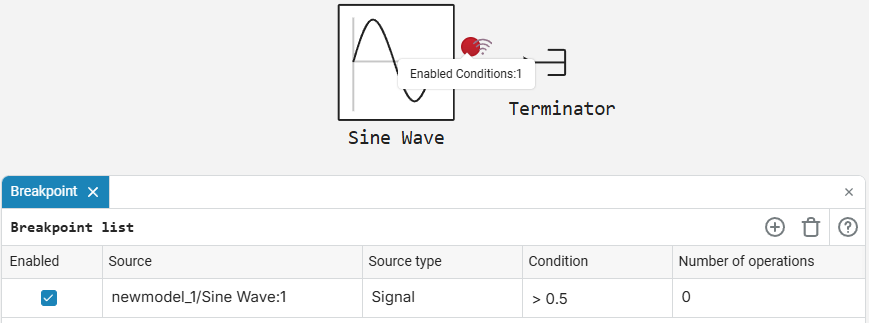

添加断点后,断点将显示在编辑器中,信号将以指示符标记:

breakpoints 4

断点有以下指示符:

  • breakpoints 5 - 断点已关闭;

  • breakpoints 6 - 断点已打开,但未触发;

  • breakpoints 7 - 断点已打开并已触发。

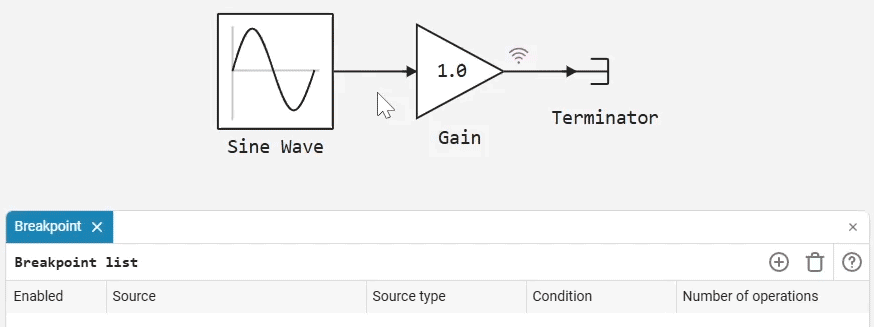

要同时为多个信号添加断点,请按下Shift ,高亮显示这些信号:

breakpoints shift option

要删除断点,请在编辑器中选择所需的断点,然后按breakpoints delete
