STM32 DI

Чтение цифровых входов с указанного пина.

Тип: CFunction

Путь в библиотеке:

/Interfaces/Targets/STM32/STM32 DI

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок STM32 DI используется для чтения цифровых входов с указанного пина.

Порты

Выход

# Состояние — логический 0 или логическая 1
скаляр

Details

Логический 0 или логическая 1 с размерностью ().

Типы данных	`uint8_t`
Поддержка комплексных чисел	Нет

Параметры

Main group

# Порт: — выбранный в CubeMX GPIO порт микроконтроллера
A | B | C

Details

Значения	`A` \| `B` \| `C`
Значение по умолчанию	`C`
Имя для программного использования	`m_port`
Настраиваемый	Нет
Вычисляемый	Да

# Вывод: — номер пина для выбранного GPIO порта микроконтроллера
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15

Details

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8` \| `9` \| `10` \| `11` \| `12` \| `13` \| `14` \| `15`
Значение по умолчанию	`8`
Имя для программного использования	`m_input`
Настраиваемый	Нет
Вычисляемый	Да

Конфигурирование CubeMX для чтения аналоговых входов

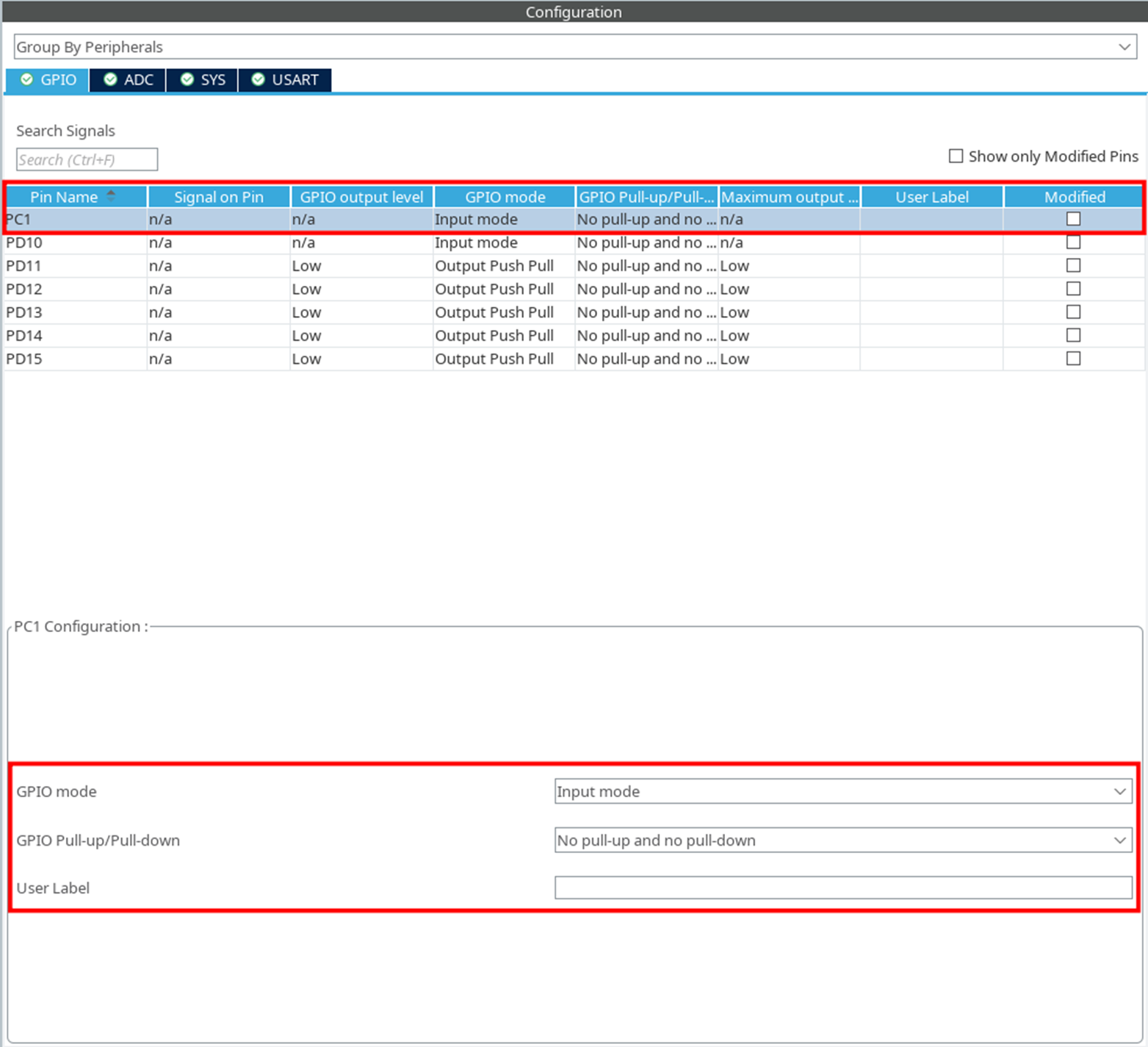

Во вкладке «Pinout & Configuration» выберите интересующие для записи пины GPIO в основном меню «Pinout» и укажите на них GPIO Input, подтягивающий резистор.

stm32 prepare 6

stm32 prepare 7

Сгенерируйте код.
