Моделирование автоматического выключателя

В данном примере демонстрируется моделирование автоматического выключателя. Механизм электромеханического выключателя аппроксимируется постоянной времени первого порядка, и предполагается, что механическое усилие пропорционально току нагрузки. Это простое представление подходит для использования в более крупной модели целостной системы. При подаче напряжения 20 В в течение одной секунды возникает ток, превышающий номинальный ток автоматического выключателя, и, следовательно, выключатель срабатывает. Затем через три секунды нажимается кнопка сброса, и напряжение повышается. Затем выключатель срабатывает чуть выше номинального тока автоматического выключателя.

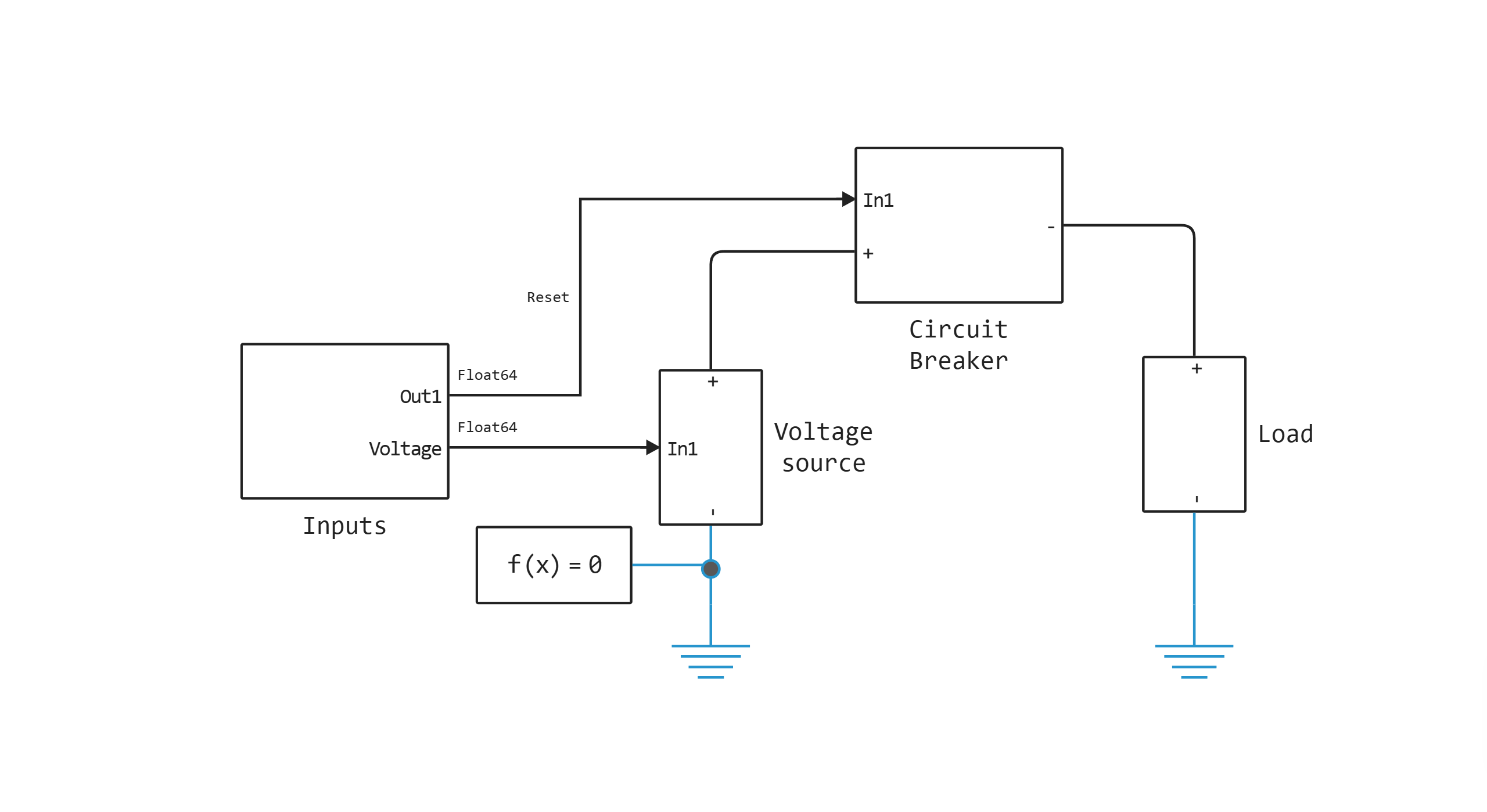

Схема модели:


Визуализация результатов моделирования

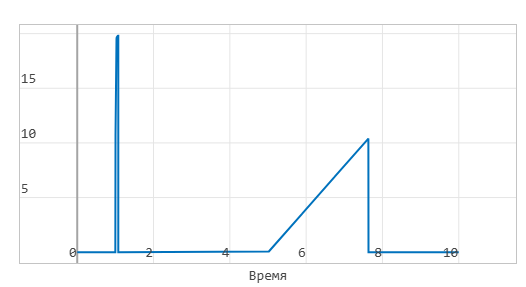

Ток в автоматическом выключателе, А:

![newplot (47).png](attachment:newplot (47).png)

Напряжение в автоматическом выключателе, В:

![newplot (48).png](attachment:newplot (48).png)
