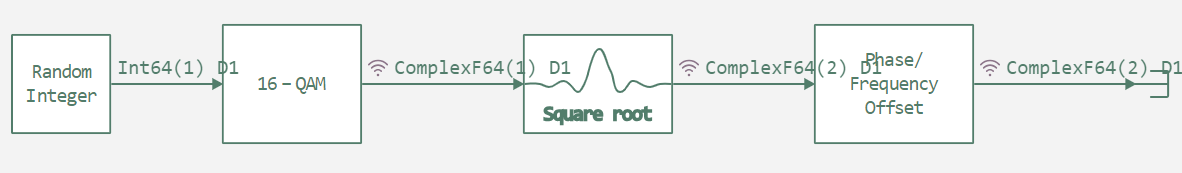

Модель передатчика
В данном примере реализован передатчик с применением модуляции QAM. Кроме того, эта модель показывает возможности реализации частотной отстройки. Работа частотной отстройки продемонстрирована за счёт построения созвездия до фазового смещения и после него.

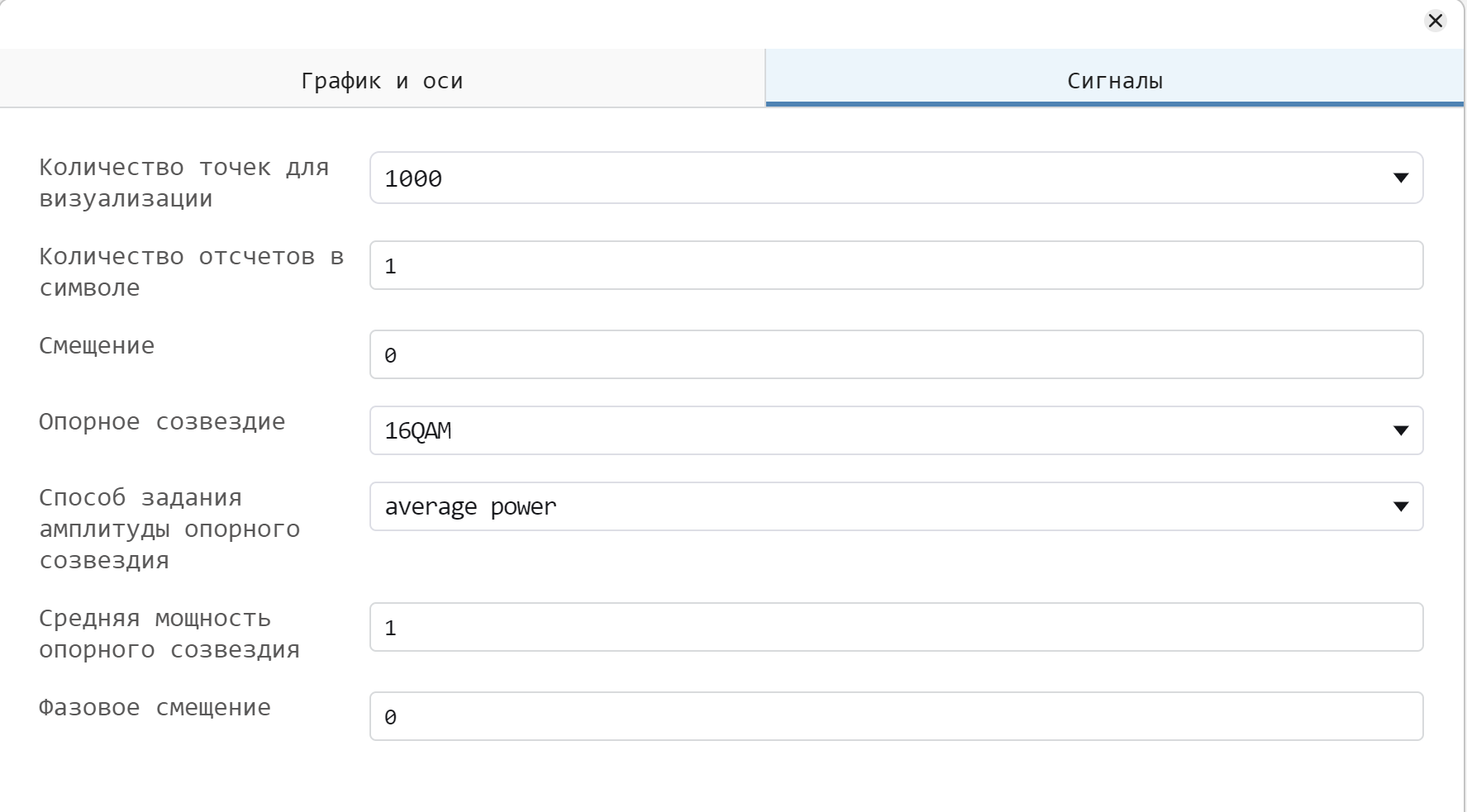

Для построения созвездия используем окно графиков и выберем тип отображения «Сигнальное созвездие» с настройками, указанными ниже.

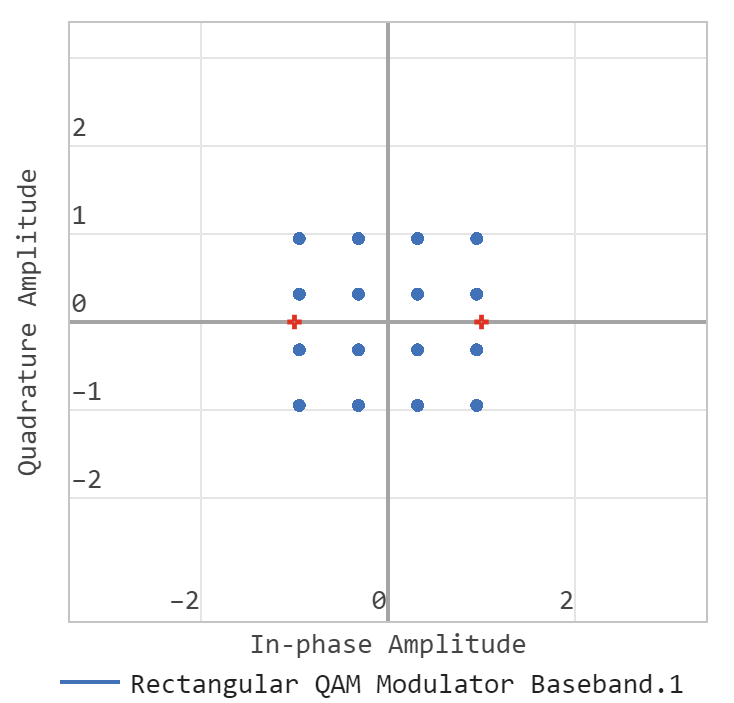

Созвездие до фазового смещения

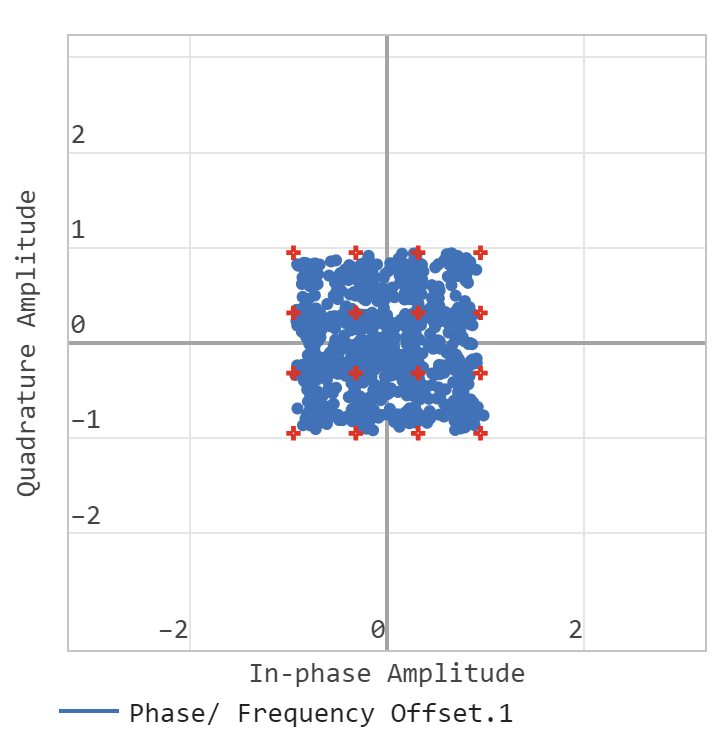

Созвездие после фазового смещения

Вывод
В данном примере мы изучили построение системы передатчика с фазовым смещениям, а также инструментарий, позволяющий отобразить в модели созвездие.
