Графическое сравнение показательных функций

В этом примере рассматривается графический подход к определению большего из двух значений: $e^\pi$ и $\pi^e$.

Для графического сравнения значений $e^\pi$ и $\pi^e$ построим поверхность функции разницы показательных функций $z=x^y-y^x$.

Для этого в первую очередь установим и подключим библиотеку CairoMakie.

import Pkg; Pkg.add("CairoMakie");
using CairoMakie;

Определим массивы координат поверхности.

x = 0:0.05:4; y = 0:0.05:4;
X = [i for i in x, j in 1:length(y)]; Y = [j for i in 1:length(x), j in y];
Z = X.^Y-Y.^X;

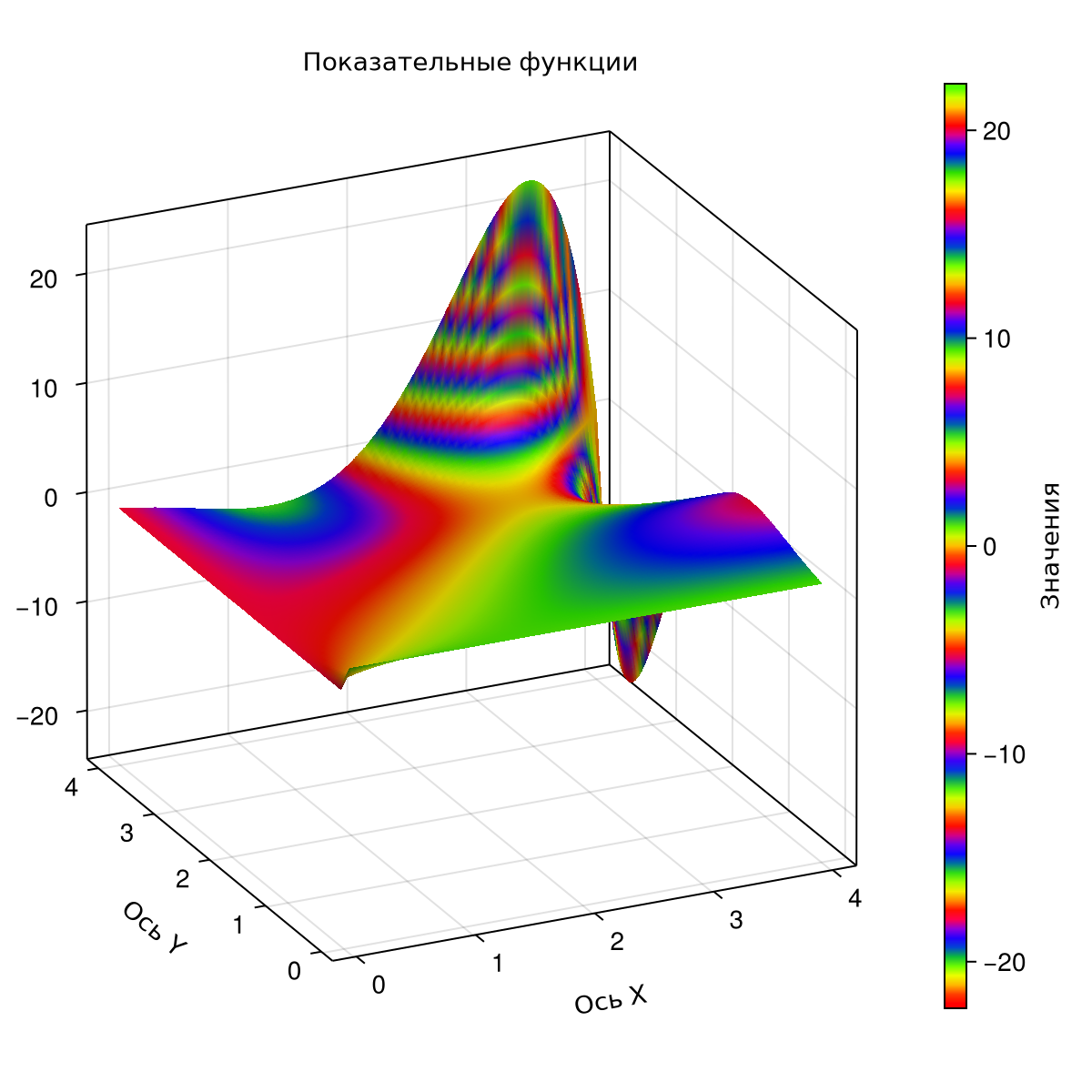

Построим поверхность по заданной функции.

using CairoMakie

# Создаем фигуру и 3D оси
fig = Figure(;size = (600, 600));
ax = Axis3(fig[1, 1],
          title = "Показательные функции",
          xlabel = "Ось X", ylabel = "Ось Y", zlabel = "Ось Z",
          aspect=(1,1,1), azimuth=-pi*0.64);

# Создаём поверхность
CairoMakie.surface!(ax, x, y, Z,
                    colormap = :prism,
                    colorrange = (minimum(Z), maximum(Z)));

# Добавляем цветовую шкалу
Colorbar(fig[1, 2],
         limits = (minimum(Z), maximum(Z)),
         colormap = :prism, label = "Значения");

display(fig);

В плоскости $Z=0$ нанесём контур на построенную поверхность.

CairoMakie.contour3d!(ax, x, y, Z,
                      levels = [0],
                      color=:black, linewidth=2)
display(fig);

На построенных контурах имеется несколько точек целочисленных решений уравнения $x^y-y^x=0$. Построим эти точки на контурах.

# массивы целочисленных решений уравнения
ix=[0,1,2,2,3,4,4]
iy=[0,1,2,4,3,2,4]
iz=zeros(7)

CairoMakie.scatter!(ax, ix, iy, iz;
                    color=:black)
display(fig);

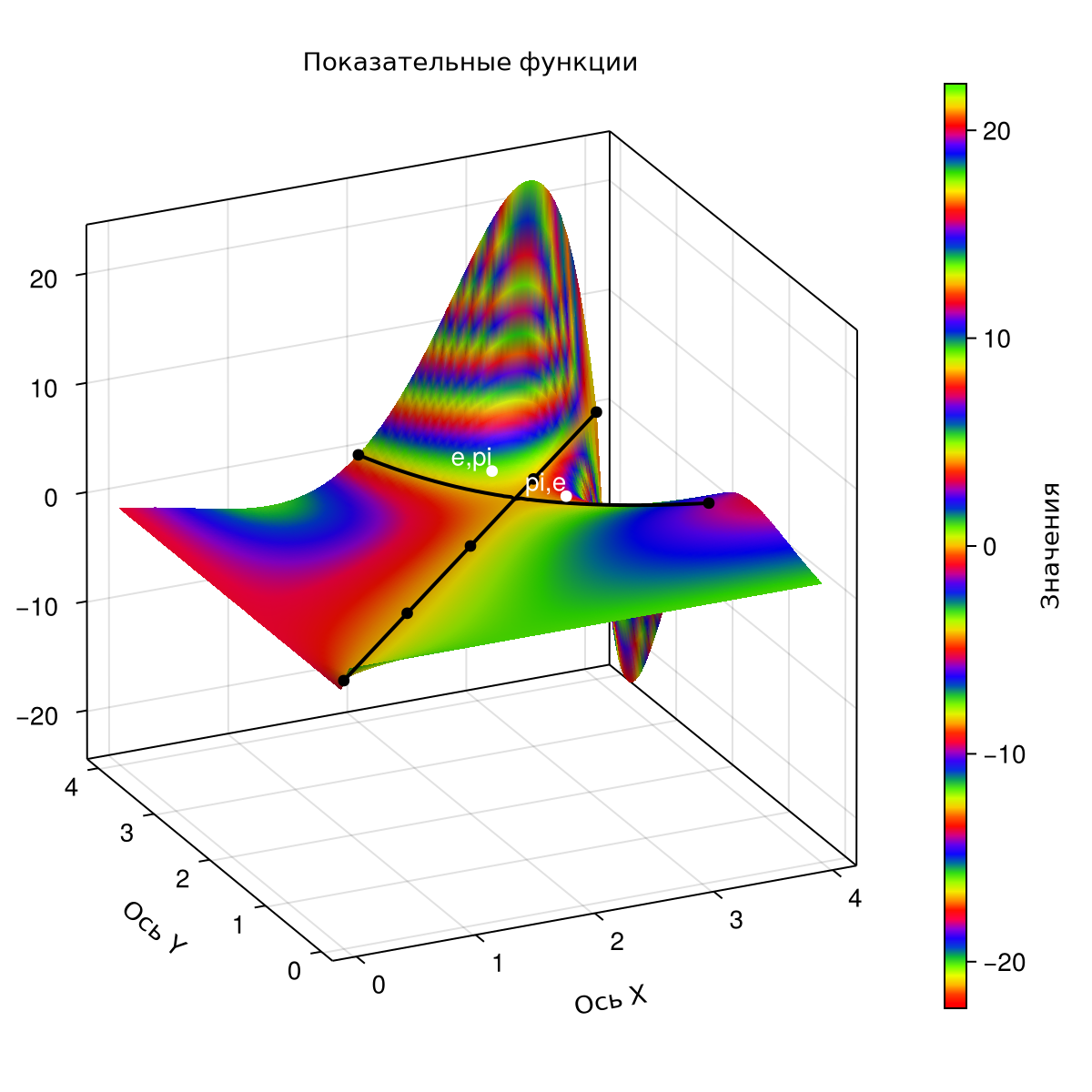

Теперь построим точки функции для искомых $x$ и $y$ по координатам: $(\pi,\, e,\, \pi^e-e^\pi)$ и $(e,\, \pi,\, e^\pi-\pi^e)$.

e=exp(1);
tx=[pi,e]
ty=[e,pi]
textt=["pi,e", "e,pi"]
tz=tx.^ty-ty.^tx

CairoMakie.scatter!(ax, tx, ty, tz;
                    color=:white)
CairoMakie.text!(ax, tx, ty, tz;
                 text = textt, align = (:right, :bottom),
                 color = :white)
display(fig);

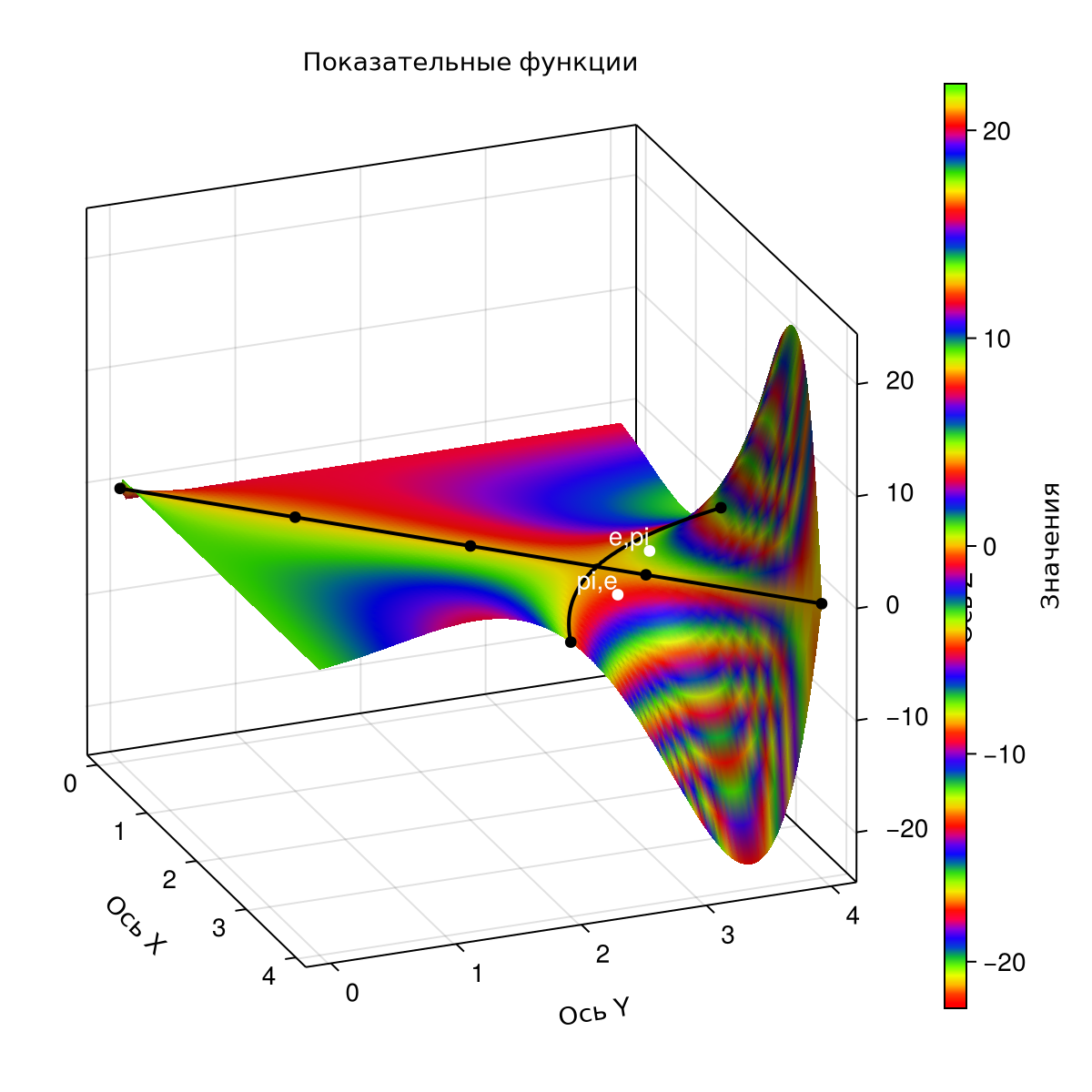

Из построения видно, что точка с координатами $(e,\, \pi,\, e^\pi-\pi^e)$ располагается в той части поверхности, которая находится выше плоскости $Z = 0$, а точка $(\pi,\, e,\, \pi^e-e^\pi)$ - в части поверхности ниже секущей плоскости. Для удобства просмотра расположения точек можно отредактировать азимут осей и маской кодовой ячейки:

Азимут=-0.38 # @param {type:"slider",min:-6.28,max:6.28,step:0.1}
ax.azimuth[] = Азимут;
display(fig);

Отсюда можно сделать вывод, что значение $e^\pi$ больше $\pi^e$. В подтверждение рассчитаем эти значения.

@show e^pi, pi^e;

(e ^ pi, pi ^ e) = (23.140692632779263, 22.459157718361038)

Вывод

В данном примере мы рассмотрели наглядный способ графического нахождения большего из двух значений.
