Обратные вызовы

Не путайте обратные вызовы, описанные в этой статье, с обратными вызовами библиотеки DiffEqCallbacks.jl. Подробнее о работе с ними читайте в Обработка событий и функции обратных вызовов.

Обратные вызовы (Callback) — это функции, которые вызываются автоматически в ответ на определенные события в модели. Обратные вызовы Engee создаются на языке программирования Julia.

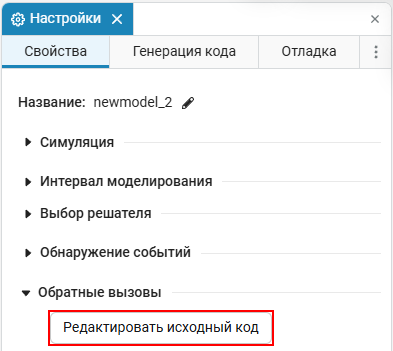

Для открытия обратных вызовов зайдите в окно настроек lk 5 и нажмите Редактировать исходный код :

callbacks start 1 ru

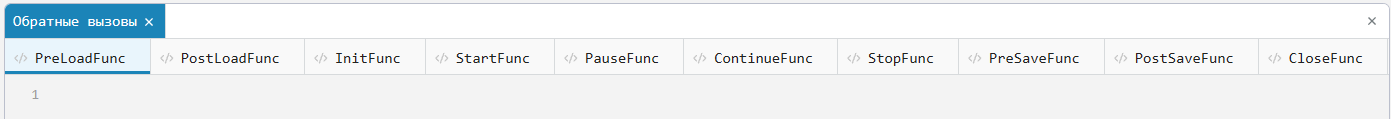

В открывшемся меню доступны все обратные вызовы Engee. Они по умолчанию пустые и не содержат кода:

callback start 2 ru

Все обратные вызовы Engee можно условно разделить на 4 группы:

PreLoadFunc

PostLoadFunc

InitFunc

StartFunc

PauseFunc

ContinueFunc

StopFunc

PreSaveFunc

PostSaveFunc

CloseFunc

Описание обратных вызовов

Открытие модели

Используются для настройки поведения модели до и после открытия.

Подробнее об обратных вызовах открытия модели

Используемые обратные вызовы: PreLoadFunc (открытие) и PostLoadFunc (закрытие).

Описание:

PreLoadFunc — выполняется до загрузки модели.

Методы программного управления нельзя использовать в обратном вызове этой модели, потому что модель еще не успела загрузиться.

PostLoadFunc — выполняется после загрузки модели. В ней можно использовать параметры модели, так как они уже загружены.

Обратные вызовы по условию открытия модели позволяют:

Подготовить рабочее пространство Engee или выполнить инициализационные задачи перед загрузкой модели с помощью PreLoadFunc;
Настроить параметры модели или выполнить действия, которые зависят от загруженных данных, после загрузки модели с помощью PostLoadFunc.

Выполнение модели

Используются в процессе симуляции.

Подробнее об обратных вызовах выполнения модели

Используемые обратные вызовы: InitFunc (инициализация), StartFunc (запуск), PauseFunc (пауза), ContinueFunc (выполнение), StopFunc (остановка).

При запуске модели и хотя бы разовой остановки процесса симуляции сработают все эти функции.

Описание:

InitFunc — выполняется после этапа компиляции модели;
StartFunc — выполняется до первого шага симуляции;
PauseFunc — вызывается в случае паузы во время симуляции;
ContinueFunc — выполняется на одном шаге при запуске модели после паузы;
StopFunc — выполняется во время остановки процесса симуляции.

Сохранение модели

Используются при сохранении модели.

Подробнее об обратных вызовах сохранения модели

Используемые обратные вызовы: PreSave (перед сохранением), PostSave (после сохранения)

Описание:

PreSave — выполняется перед сохранением модели;
PostSave — выполняется после сохранения модели.

Закрытие модели

Используется при закрытии модели.

Подробнее об обратных вызовах закрытия модели

Используемые обратные вызовы: CloseFunc (закрытие)

Описание:

CloseFunc — выполняется после закрытия модели.

Обратные вызовы по условию закрытия модели позволяют:

Освобождать ресурсы (память или файловые дескрипторы), которые были задействованы во время работы модели;
Выполнять любые завершающие задачи, которые необходимо сделать до закрытия модели;
Сохранять состояние модели (или ее данные) перед закрытием.

Сообщения в окно диагностики

В коде обратных вызовов модели можно отправлять сообщения в окно диагностики модели model diagnosis main с помощью функций:

engee.info(msg) — информационное сообщение;
engee.warning(msg) — сообщение-предупреждение;
engee.error(msg) — сообщение об ошибке.

Эти функции работают только внутри обратных вызовов (масок и модели). Собирайте текст через интерполяцию ("Значение = $(x)") или string(…).

Примеры по группам обратных вызовов

Открытие модели (PreLoadFunc, PostLoadFunc):

PreLoadFunc() = begin
    engee.info("Открываю модель")
end

PostLoadFunc() = begin
    engee.info("Модель загружена")
end

Выполнение модели (InitFunc, StartFunc, PauseFunc, ContinueFunc, StopFunc):

InitFunc() = engee.info("Инициализация завершена")
StartFunc() = engee.info("Симуляция запущена")
PauseFunc() = engee.warning("Симуляция на паузе")
ContinueFunc() = engee.info("Продолжаю после паузы")
StopFunc() = engee.info("Симуляция остановлена")

Сохранение модели (PreSave, PostSave):

PreSave() = engee.info("Сохраняю модель…")
PostSave() = engee.info("Модель сохранена")

Закрытие модели (CloseFunc):

CloseFunc() = begin
    try
        # освобождение временных ресурсов
        engee.info("Ресурсы освобождены, модель закрыта")
    catch e
        engee.error("Не удалось корректно закрыть модель: $(e)")
    end
end

Также смотрите раздел про сообщения в масках блоков: guide/masks-main.adoc#mask-callbacks-diagnostics.

Пример работы

Для ознакомления с примером работы обратных вызовов перейдите по ссылке.

Для каждого обратного вызова в Engee можно присвоить переменную. Это удобно, чтобы отслеживать срабатывание в зависимости от условия симуляции, например, внутри вызова открытия модели PreLoadFunc можно использовать код:

#переменные открытия модели
PreL = 1 #выполняется до загрузки модели
PostL = 0 #выполняется после загрузки модели

# переменные выполнения модели
Init = 0 #выполняется после компиляции модели
Start = 0 #выполняется до первого шага симуляции
Pause = 0 #вызывается в случае паузы симуляции
Continue = 0 #выполняется на одном шаге при запуске модели после паузы
Stop = 0 #выполняется во время остановки симуляции

#переменные сохранения модели
PreS = 0 #выполняется перед сохранением модели
PostS = 0 #выполняется после сохранения модели

#переменные закрытия модели
Close = 0 #выполняется после закрытия модели

Этот код инициализирует переменные с нулевыми значениями. Переменная PreL, связанная с открытием модели, равна единице, так как ее параметры загружаются до и после загрузки модели (всегда выполняются). Например, в обратных вызовах выполнения модели StartFunc можно установить переменную Start = 1. При успешном выполнении этого обратного вызова значение переменной изменится с 0 (не выполнен) на 1 (выполнен). Следить за выполнением обратных вызовов можно с помощью окна переменных:

callback variables 1 ru

При каждом срабатывании обратного вызова переменные обновляются, а затем их значения выводятся для анализа и отладки процесса симуляции.
