Маски в Engee

Маска — это настраиваемый пользовательский интерфейс для создания собственных блоков. Блоки могут быть созданы на основе любых блоков библиотеки Engee и подсистем.

Маска упрощает использование и переиспользования блоков. У маскированного блока (с наложенной маской) есть собственное окно настроек, в котором можно менять параметры блока. Маски позволяют передать параметры не только в блок или подсистему, но и в исходный код блоков Engee Function и C Function.

Маска позволяет:

Создавать собственное диалоговое окно параметров для быстрой настройки блока/подсистемы.
Изменять внешний вид блока/подсистемы.
Скрывать содержимое блока/подсистемы.

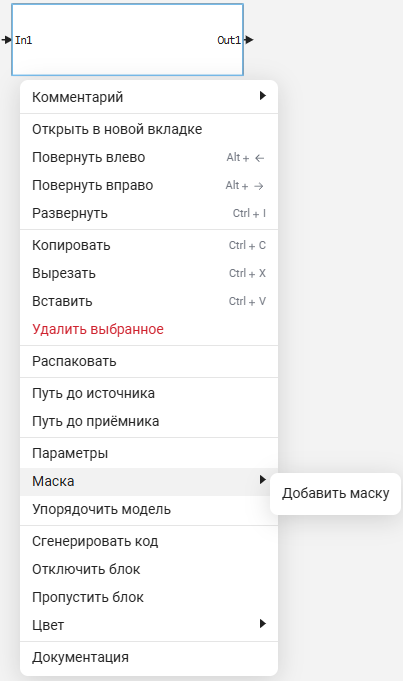

Редактор масок — это инструмент для настройки маски. Для открытия редактора нажмите на блок правой кнопкой мыши и выберите Маска → Добавить маску:

masks 1 ru

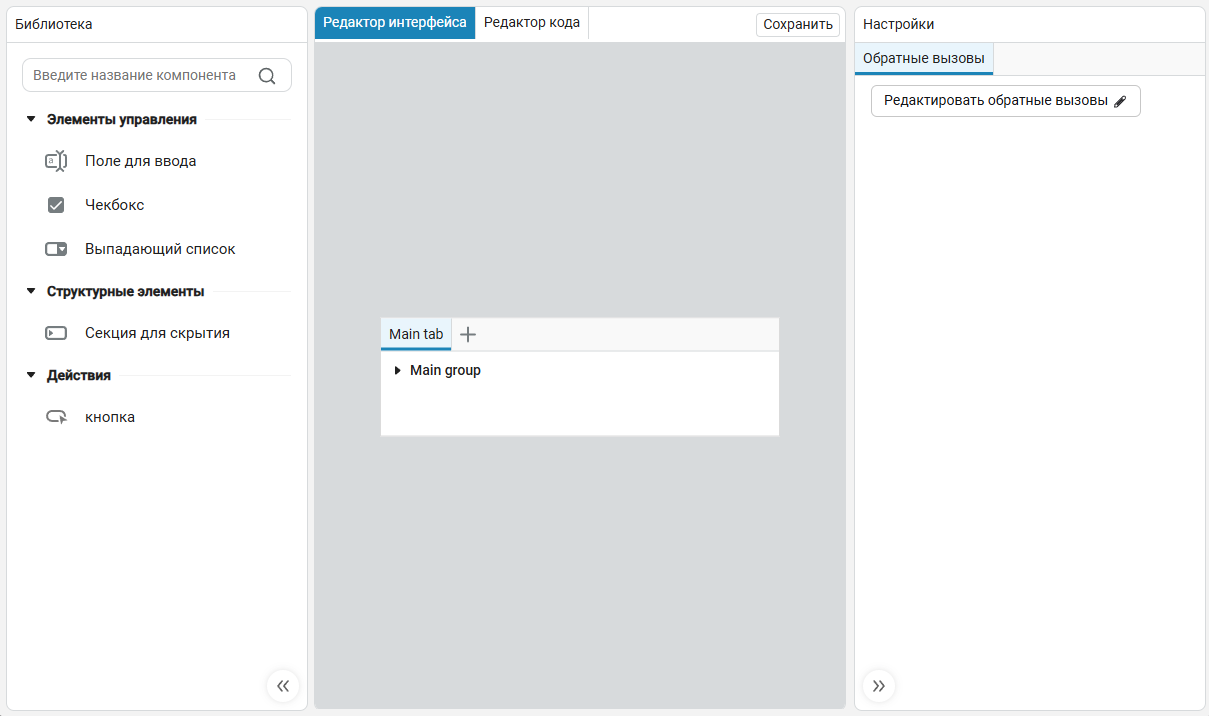

Редактор открывается в новом окне браузера:

mask editor 1 ru

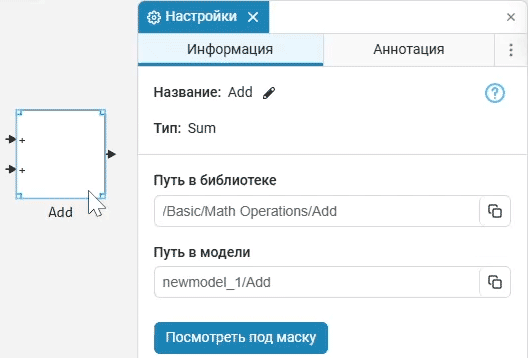

После сохранения маски в настройках блока показываются параметры маски. Чтобы увидеть параметры самого блока, нажмите Посмотреть под маску. Чтобы вернуться, нажмите Посмотреть маску:

masks switching 1 ru

Для подсистем опция Посмотреть под маску переносит внутрь подсистемы, а не показывает параметры блока. Используйте Панель навигации по моделям для выхода из подсистемы.

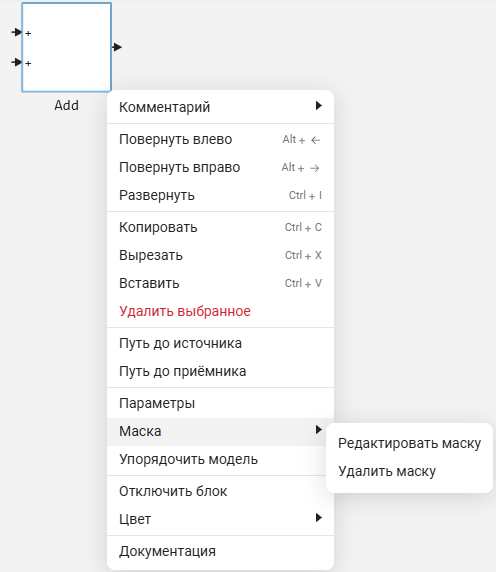

Для редактирования или удаления маски нажмите правой кнопкой мыши по иконке блока с уже созданной маской и выберите Редактировать маску или Удалить маску:

masks main 1 ru

Маска легко настраивается так, чтобы при изменении значений ее параметров автоматически менялись значения параметров блока. Однако, обратное влияние невозможно: значения параметров блока не могут менять значения параметров маски. Это ограничение обеспечивает контроль над настройками блока через маску и предотвращает случайные изменения в самой маске.

Интерфейс редактора масок

Редактор масок содержит два набора вкладок:

Редактор интерфейса
Редактор кода

Редактор интерфейса

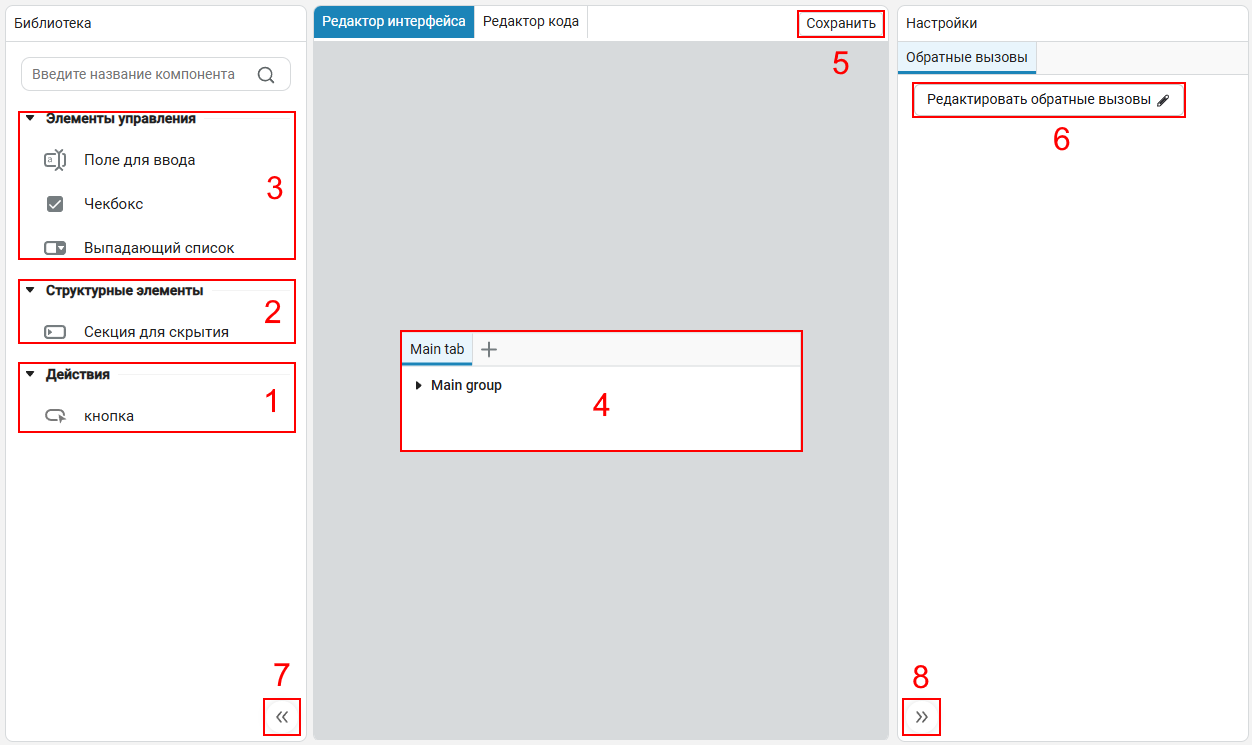

Редактор интерфейса — раздел добавления в окно настроек маски элементов управления, структурных элементов и вкладок.

mask editor 1 2 ru

Действия — элементы управления, с помощью которых выполняются действия по заданным условиям.
1. 1.1 Кнопка — элемент управления, выполняющий заданные действия по нажатию. Логика кнопки задается в обратном вызове clickedCallback.

Структурные элементы — контейнеры для размещения и скрытия элементов управления:

2.1. Секция для скрытия hidden section masks — контейнер, который можно скрыть или раскрыть по нажатию, позволяя управлять отображением нескольких элементов одновременно.

Секция для скрытия без добавленных элементов управления не будет показана в маске. Секцию по умолчанию можно переименовать.

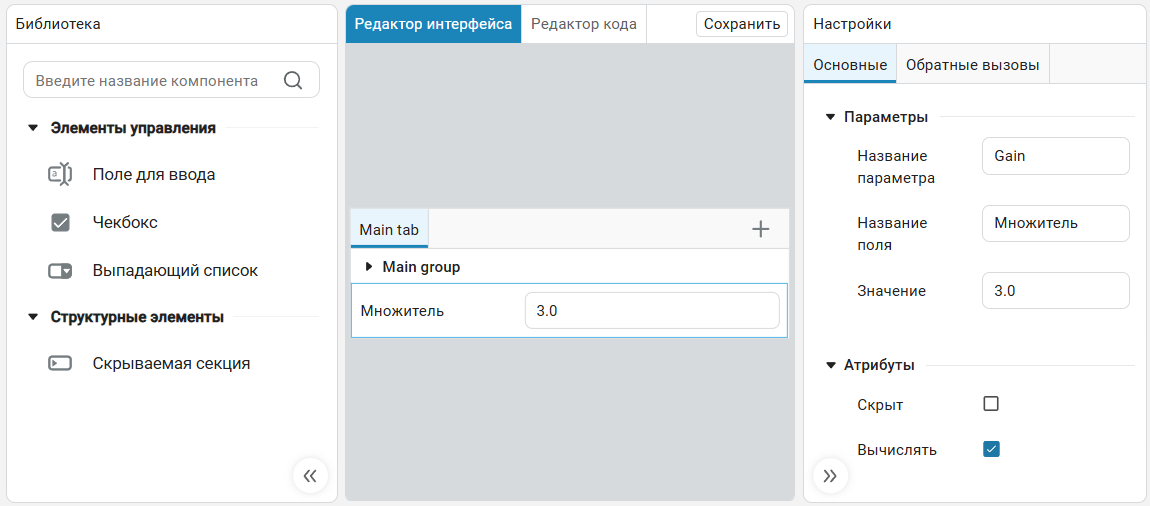

Элементы управления — основные компоненты интерфейса из которых формируется маска блока. Каждый элемент управления имеет три параметра:
- Имя параметра — должно совпадать с именем переменной в маске, которую нужно настроить;
- Название поля — будет отображаться в окне настроек;
- Значение или элемент списка — определяет значение по умолчанию.
Помимо параметров можно настроить атрибуты:
- Скрыт — скрывает элемент управления;

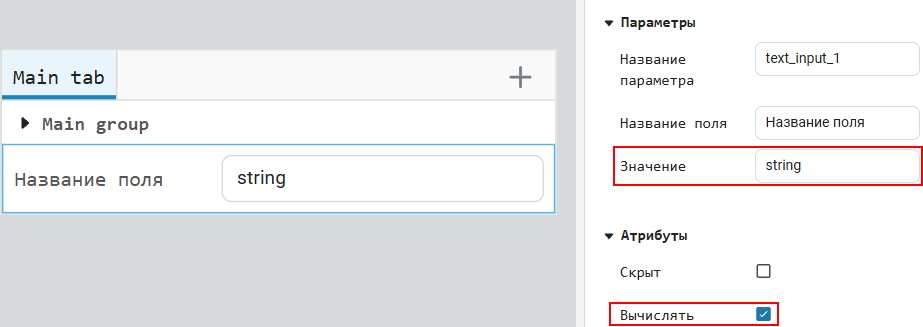

- Вычислять — анализирует введенное значение, интерпретирует его и сохраняет соответствующий тип данных (например, число, строку или массив). При вводе несоответствующего типа данных система выдаст ошибку.

3.1. Поле для ввода — добавляет параметр маски с вводимым текстовым или числовым значением. Тип данных: Any;
3.2. Чекбокс — область для проставления флажка. Тип данных: Bool;

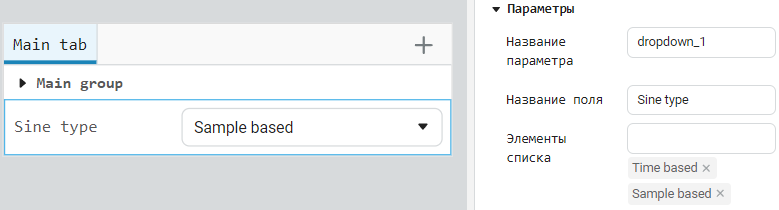

3.3. Выпадающий список — отображает список доступных опций, из которых выбирается одна. Чтобы добавить элементы в выпадающий список, вводите их по одному в поле Элементы списка и нажимайте Enter после каждого значения. Тип данных: String;

Выпадающий список без параметров выдает ошибку и не позволяет сохранить маску.

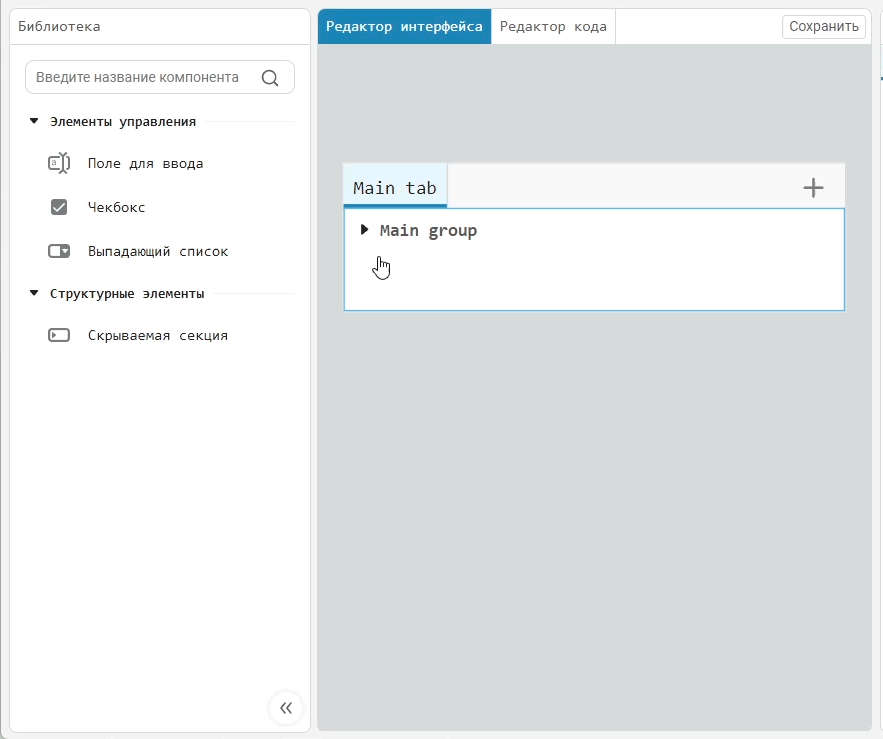

Пространство маски — область для создания маски с помощью элементов управления и структурных элементов. Все добавленные в область элементы будут в точности перенесены в маску после сохранения. Для добавления элементов перетащите их с помощью мыши:

Для удаления элемента выделите его и нажмите клавишу Delete.

Для добавления новой вкладки нажмите + в правом углу пространства маски:
Кнопка сохранения — сохраняет маску. Альтернативно можно использовать горячие клавиши Ctrl+S (Win/Linux) и ⌘+S (macOS).
Кнопка редактора обратных вызовов — открывает раздел Редактор кода.
Скрыть левую панель/показать левую панель.
Скрыть правую панель/показать правую панель.

Редактор кода

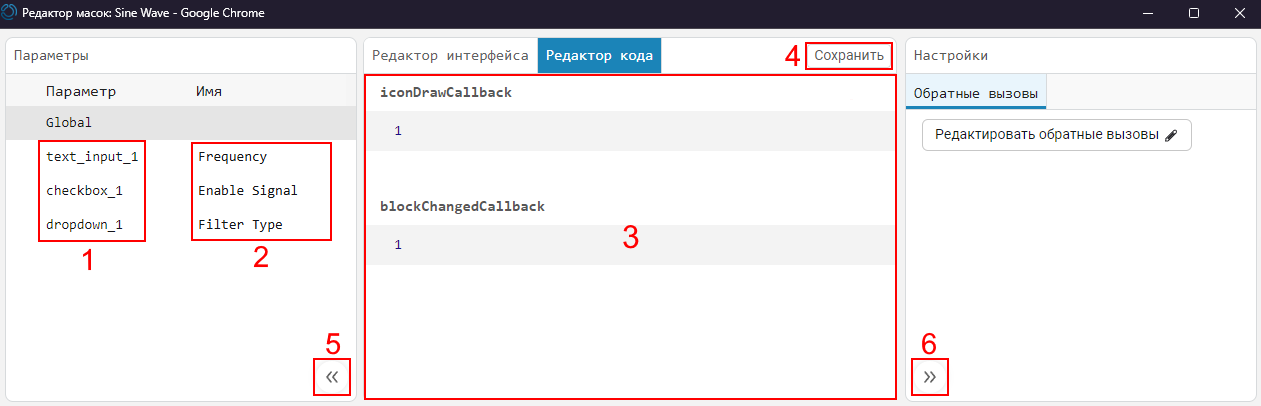

Редактор кода — раздел настроек элементов управления с помощью функций обратного вызова (callbacks). Для каждого элемента управления задаются собственные уникальные обратные вызовы.

mask editor 1 3 ru

Названия параметров маски (можно изменить в редакторе интерфейса).
Название поля — указывается метка или тип поля параметра (можно изменить в редакторе интерфейса). Оно дает более подробное описание назначения или функции параметра.
Пространство кода обратных вызовов — область для настройки обратных вызовов у конкретного параметра маски.
Кнопка сохранения — сохраняет маску. Альтернативно можно использовать горячие клавиши Ctrl+S (Win/Linux) и ⌘+S (macOS).
Скрыть левую панель/показать левую панель.
Скрыть правую панель/показать правую панель.

Обратные вызовы

Обратные вызовы — функции, которые вызываются автоматически в ответ на определенные действия. Обратные вызовы в Engee пишутся на языке Julia, не исполняются во время симуляции и используются для управления как отдельными параметрами, так и всей маской в целом. Для управления отдельными параметрами используются локальные обратные вызовы, а для всей маски в целом — глобальные:

Глобальные обратные вызовы (Global) — связаны со всей маской и выполняются независимо от конкретных параметров. Глобальными обратными вызовами являются iconDrawCallback и blockChangedCallback. Глобальные вызовы имеют доступ ко всем локальным вызовам и могут управлять ими. Например, можно передать данные из локального вызова в глобальный blockChangedCallback. Это позволит использовать глобальный вызов для настройки действий локального.
Локальные обратные вызовы — привязаны к конкретным параметрам маски и срабатывают только при изменении этих параметров. Все обратные вызовы, кроме iconDrawCallback и blockChangedCallback, являются локальными. Локальные обратные вызовы могут работать только с параметрами, к которым они привязаны в редакторе интерфейса, и не могут напрямую изменять параметры других обратных вызовов (Чекбокс не может управлять выпадающим списком, для этого используются глобальные обратные вызовы).

Чтобы работать с параметром маски, его сначала нужно получить. Для этого используется специальный объект параметра, который хранится в переменной mask. Например, чтобы получить параметр Поле для ввода text input masks с именем text_input_1, можно использовать следующий код:

mask.parameters.text_input_1

У объекта параметра есть три основных свойства:

name::String — имя поля (доступно только для чтения);
value::Any — значение параметра (доступно для чтения и записи);
hidden::Bool — видимость параметра (доступно для чтения и записи).

Чтобы изменить параметр, всегда присваивайте новое значение атрибуту value. Нельзя изменять существующее значение напрямую, так как это не будет считаться изменением. Например:

Корректно:

mask.parameters.text_input_1.value = [1, 2, 3]

Некорректно:

append!(mask.parameters.text_input_1.value, 4)

Для получения пути до блока с маской используется функция engee.gcb(). Путь возвращается в виде строки. Это позволяет управлять блоком и его внутренними компонентами с помощью кода. Допустим, нужно передать значение из параметра Выпадающий список dropdown masks (dropdown_1) во внутренний блок LDL Factorization:

LDLPath = engee.gcb() * "/LDL Factorization"
engee.set_param!(LDLPath, "NonPositive" => mask.parameters.dropdown_1.value)

Здесь engee.gcb() получает путь к текущему блоку. Путь используется, чтобы найти блок LDL Factorization, после значение из dropdown_1 передается в параметр NonPositive блока. Таким образом, функция engee.gcb() помогает связать параметры маски с другими частями модели.

Помимо engee.gcb() для получения текущего блока, также используются engee.gcm() для получения текущей модели и engee.gcs() для получения текущей системы.

Настройка внешнего вида маски

Для настройки внешнего вида маски используйте функцию engee.show(…). Она вызывается из глобального обратного вызова [icondraw] (iconDrawCallback), который выполняется последним и формирует итоговый вид иконки.

Каждый вызов engee.show(…) создает новый слой изображения, который рисуется поверх предыдущих.
Система координат единая и нормированная: x и y указываются в процентах от размера блока (диапазон 0..100 %).
- (0, 0) — левый нижний угол; (100, 100) — правый верхний.
Если координаты не заданы, то используется центр блока: x=50, y=50.

Сигнатуры и параметры:

# Текст
engee.show(text::AbstractString; x::Real=50, y::Real=50,
           h_align::Symbol=:center, v_align::Symbol=:middle)

# LaTeX (используйте L"...")
engee.show(text::LaTeXString; x::Real=50, y::Real=50,
           h_align::Symbol=:center, v_align::Symbol=:middle)

# SVG (строка вида svg"..." или готовый SVG-объект)
engee.show(svg; x::Real=50, y::Real=50)

# График (например, фигура из Plots.jl)
engee.show(fig; x::Real=50, y::Real=50)

# Растровое изображение (объект Images.jl)
engee.show(img; x::Real=50, y::Real=50)

Здесь:

x, y — позиция опорной точки слоя (в процентах).
h_align — горизонтальное выравнивание текста/LaTeX относительно (x, y): :left, :center (по умолчанию), :right.
v_align — вертикальное выравнивание текста/LaTeX: :top, :middle (по умолчанию), :bottom.

h_align/v_align применяются только к тексту и LaTeX. Для SVG/графиков/изображений используйте явные координаты и порядок слоев.

Значения x/y вне диапазона 0..100 допустимы, но слой может выйти за границы иконки.

Примеры:

Многострочный текст по центру (значения по умолчанию). Для работы примера в редакторе масок должны быть добавлены поля с параметрами m_com и m_baudRate:
```
engee.show("ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ\nИмя порта: $(m_com)\nСкорость: $(m_baudRate)")
```

Заголовок в правом нижнем углу:

engee.show("RITM-COM"; x=100, y=0, h_align=:right, v_align=:bottom)

Два SVG-слоя один над другим (верх и центр):
```
engee.show(svg"..."; y=100)
engee.show(svg"...")
```

LaTeX-формула у правого верхнего угла:

engee.show(L"\lvert u \rvert"; x=98, y=98, h_align=:right, v_align=:top)

В Engee используется одна нормированная система координат (0–100) для всех типов содержимого; режимов Autoscale и Pixel нет. Вызов engee.show без координат эквивалентен x=50, y=50 (для текста/LaTeX также h_align=:center, v_align=:middle).

Обзор обратных вызовов

Порядок запуска обратных вызовов маски при изменении значений параметров (без нажатия кнопок, созданных с помощью clickedCallback) следующий:

Для каждого измененного параметра вызывается validateCallback. Он выполняется первым, чтобы гарантировать, что параметры имеют допустимые значения до выполнения любых дальнейших операций.
Для каждого измененного параметра вызывается valueChangedCallback. После каждого такого вызова для всех параметров, чьи значения изменились внутри valueChangedCallback, снова вызывается validateCallback, так как изменение значения может повлиять на другие параметры.
После завершения локальных обратных вызовов запускается глобальный blockChangedCallback. Для каждого параметра, значение которого было изменено внутри blockChangedCallback, снова вызывается validateCallback.
В конце выполняется iconDrawCallback, который формирует внешний вид иконки на основе актуальных значений параметров.

Изменения, сделанные через объект mask (например, mask.parameters.text_input_1.value = 10), не применяются к блоку немедленно. Все изменения параметров накапливаются внутри маски, а затем обрабатываются после завершения обратных вызовов и соответствующих проверок validateCallback. Поэтому, если внутри одного и того же обратного вызова вы изменяете параметры через mask и одновременно вызываете функции программного управления (engee.set_param!, engee.gcb() и т.д.), то эти функции видят состояние модели до применения изменений, сделанных через mask.

Отдельно обрабатывается обратный вызов clickedCallback:

Он вызывается только при нажатии кнопки;
Подходит для одноразовых действий: генерации файлов, программной настройки внутренних блоков, синхронизации параметров и т.д.;
Имеет доступ к параметрам маски как к обычным переменным, к объекту mask и к функциям программного управления (engee.gcb() и др.);
Если внутри clickedCallback меняются значения параметров маски, для этих параметров также запускается каскад:

validateCallback → valueChangedCallback → blockChangedCallback → iconDrawCallback.

Знание порядка запуска обратных вызовов важно для правильной работы маски блока, так как изменение одного параметра может повлиять на другие. Соблюдение последовательности гарантирует, что все зависимости учтены и блок работает корректно.

iconDrawCallback — формирование внешнего вида блока

Details

Обратный вызов iconDrawCallback отвечает за отрисовку иконки блока. Внутри него:

Можно читать значения параметров маски как обычные локальные переменные (text_input_1, dropdown_1 и т.д.);
Нельзя обращаться к объекту mask (mask.parameters…);
Нельзя использовать функции программного управления моделью (engee.gcb(), engee.gcm(), engee.gcs() и др.).

Через iconDrawCallback нельзя изменять структуру модели, добавлять/удалять блоки и порты или менять свойства параметров. Он используется только для формирования изображения.

Для работы с iconDrawCallback обязательно используется функция engee.show(). Иконка с неправильным iconDrawCallback выглядит так:

display callback 5

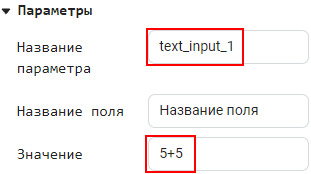

iconDrawCallback может отображать текст, число, график, картинку или формулу (LaTeX). Например:

Вывод числа (аналогично для текста):
```
engee.show(text_input_1)
```
→

Вывод SVG:

engee.show(
    svg"""
    <svg xmlns="http://www.w3.org/2000/svg"
         width="78%" height="80%"
         viewBox="0 0 26 27"
         preserveAspectRatio="none">
        <path vector-effect="non-scaling-stroke"
              d="M13 0.5L13 25.7282"
              stroke="#DDDDDD"
              stroke-linecap="round" />
        <path vector-effect="non-scaling-stroke"
              d="M0.5 13H25.5"
              stroke="#DDDDDD"
              stroke-linecap="round" />
        <path vector-effect="non-scaling-stroke"
              d="M24.1894 8.46273L13 8.46273L13 17.4628L2.18942 17.4627"
              stroke="#212121"
              stroke-linecap="round" />
    </svg>
    """
)

custom block 1

Для SVG-иконок используются следующие правила:

viewBox должен соответствовать исходному размеру иконки блока;
width/height:
- 100% — для блоков с withoutBorder: true;
- Равны размеру блока — для остальных случаев;
Корневой элемент SVG должен иметь preserveAspectRatio="none";
Если иконка должна поворачиваться вместе с блоком, у корневого SVG должен быть атрибут style="";
У всех элементов, отрисовывающих линии, должен быть vector-effect="non-scaling-stroke" — это сохраняет толщину линий при масштабировании и вращении.

Нарушение этих правил может приводить к тому, что иконка искажается при изменении размера или ориентации блока.

Рекомендуется использовать SVG-иконки для блоков, так как они занимают меньше места и автоматически подстраиваются под размер блока без потерь качества.

Вывод LaTeX-формулы. Для этого используйте заглавную букву и кавычки "". Формула записывается в кавычки по классическому синтаксису LaTeX:
```
engee.show(L"\lvert u \rvert")
```

Вывод графика:

x = range(0, 2*pi, 1000);
y = sin.(x);
engee.show(plot(x, y))

display callback 3

Вывод картинки:

img = "...base64-text..."
engee.show(Images.load(IOBuffer(base64decode(img))))

Можно изменить подпись порта блока с помощью функции engee.port_label() через механизм обратного вызова. Пример ниже показывает, как выводить текст на иконку блока и задавать подписи для разных портов:

engee.show("Some text")                 # Вывод текста на иконку блока
engee.port_label("input", 1, "foo_1")   # Подпись 'foo_1' для первого входного порта
engee.port_label("input", 2, "foo_2")   # Подпись 'foo_2' для второго входного порта
engee.port_label("output", 1, "bar")    # Подпись 'bar' для выходного порта

Если маска добавляет или удаляет порты (полиморфное поведение блока), см. раздел Обновление блоков по библиотеке и восстановление соединений портов.

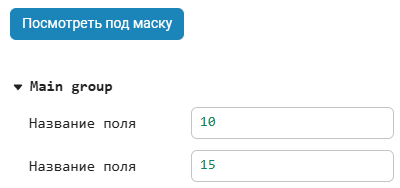

blockChangedCallback — выполняется после изменения любого параметра маски

Details

Запускается при изменении любого параметра маски, но после исполнения всех остальных обратных вызовов. Будучи глобальным обратным вызовом, имеет доступ как к переменным, так и к объекту маски.

Примеры:

Изменение параметра в подсистеме:
```
LDLPath = engee.gcb() * "/LDL Factorization"

mode = dropdown_1
if mode == "Ignore"
    engee.set_param!(LDLPath, "NonPositive" => "Ignore")
elseif mode == "Warning"
    engee.set_param!(LDLPath, "NonPositive" => "Warning")
elseif mode == "Error"
    engee.set_param!(LDLPath, "NonPositive" => "Error")
end
```
здесь значение параметра маски синхронизировано с параметром блока LDL Factorization. mode — переменная, которая хранит текущее значение параметра dropdown_1. Например, если в выпадающем списке поменять значение параметра с Warning на Error, то этот же параметр аналогично поменяется у блока LDL Factorization в подсистеме.

valueChangedCallback — выполняется при изменении значения параметра

Details

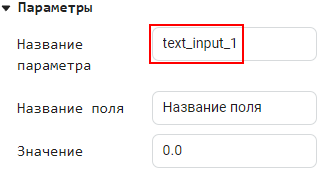

valueChangedCallback нужен для скрытия параметров или для изменения состояний подсистемы с помощью функции engee.gcb(). Обратный вызов запускается при изменении значения связанного параметра. Параметры связаны в том случае, если название параметра соответствующего элемента управления совпадает с кодом обратного вызова, например:

valuechangedfcn callback 1 ru → valuechangedfcn callback 2

Примеры:

Скрытие параметров:
```
mask.parameters.text_input_1.hidden = checkbox_1
```
здесь параметр скрыт (hidden) когда нажат Чекбокс и виден, когда Чекбокс отжат.
Изменение состояния подсистемы (использование функций программного управления):
```
if checkbox
    mask.parameters.checkbox.hidden = false
    engee.add_block("/Basic/Ports & Subsystems/Model", engee.gcb() * "/Model")
else
    mask.parameters.checkbox.hidden = true
    engee.delete_block(engee.gcb() * "/Model")
end
```
здесь задана связь с Чекбокс (checkbox_1), при включении (флажок активен) которого в подсистему добавляется блок Model и удаляется при выключении (флажок убран).

validateCallback — проверяет корректность значения (валидацию) параметра

Details

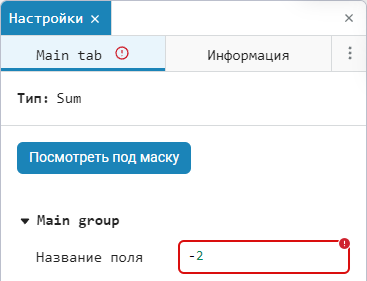

Обратный вызов проверяет корректность значения validateCallback и, в случае некорректного значения, показывает ошибку. Все сообщения об ошибках кроме AssertionError будут считаться ошибкой самого обратного вызова, а не ошибкой введенных данных:

validatorcallback 1 1 ru

Корректность значения параметра проверяется с помощью переменной value. validateCallback всегда начинается с макроса @assert.

validateCallback доступен только для элемента управления Поле для ввода text input masks и привязан к его обратному вызову valueChangedCallback.

Примеры:

Проверка корректности значения:

@assert value > 0 "Значение должно быть больше нуля"

Проверка введенного типа:

@assert value isa Number "Значение должно быть числом"

clickedCallback — выполняется по нажатию кнопки

Details

Обратный вызов вызывается единожды при каждом нажатии на кнопку в окне настроек маскированного блока. Подходит для одноразовых действий: генерации файлов, программной настройки внутренних блоков, синхронизации параметров и т.д. Не хранит состояние и не привязан к переменной маски.

Пример:

try
    path = joinpath(pwd(), "hello.txt")
    open(path, "w") do io
        write(io, "hello from button_1\n")
    end
    engee.show("Saved: hello.txt")
catch e
    engee.show("Error: $(e)")
end

Здесь:

При нажатии на кнопку создает файл hello.txt в текущей рабочей папке модели (pwd()).
Записывает в файл строку hello from button_1.
Отображает сообщение Saved: hello.txt на иконке блока, у которого создана маска.

Обновление блоков и восстановление соединений портов

При открытии модели редактор масок автоматически обновляет блоки в соответствии с их актуальными версиями в библиотеке. После обновления выполняются обратные вызовы маски, и блок принимает вид, заданный параметрами маски. Это важно для масок, которые добавляют или удаляют порты (полиморфные блоки).

Процесс обновления включает три этапа:

Обновление блока по библиотеке. Конфигурация блока синхронизируется с его текущим определением.
Повторное выполнение обратных вызовов маски. Маска применяется так, как если бы вы только что изменили ее параметры. На этом шаге маска может добавлять или удалять порты, а также менять структуру подсистем.
Восстановление соединений. Редактор масок пытается вернуть линии, подключенные к портам до обновления. Для этого каждому порту необходимо стабильное программное имя (см. ниже).

Программное имя порта (кратко и практично)

Что это и зачем нужно

Программное имя порта — это стабильный идентификатор порта, который не зависит от его положения на иконке и используется редактором для автоматического восстановления соединений при изменениях структуры блока.

Когда это используется

Это имеет значение, если вы создаете полиморфный блок на основе подсистемы или работаете с блоком Chart (конечные автоматы) — именно в этих случаях маска может добавлять или удалять порты, и восстановление линий зависит от устойчивых имен портов.

Откуда берется программное имя и что вы можете изменить:

В атомарных блоках библиотеки — программные имена портов уже заданы в самой библиотеке (например, у блоков Sine Wave, Gain, Engee Function, C Function). Эти имена фиксированы, и не могут быть изменены меняете.
В маскированных подсистемах — программное имя порта совпадает с именем внутреннего блока порта (Inport, Outport, Connection Port). Вы можете задать или изменить его, переименовав соответствующий внутренний блок-порт.
В маскированных блоках *Chart — программное имя соответствует названию сигнала в таблице символов. Вы также можете управлять этим именем, редактируя символы в настройках блока Chart.

Не переименовывайте программные имена портов в блоках, которые уже используются в моделях: это может нарушить восстановление соединений при обновлении.

Обратная совместимость

Редактор старается автоматически восстановить соединения после обновления блока. Однако если программное имя порта изменилось или отсутствует, то вернуть все линии (связи) может не получиться.

Если вы создаете полиморфный блок на основе подсистемы, то соблюдайте простые правила:

Используйте стабильные программные имена портов;
При добавлении или удалении портов сохраняйте одно и то же имя для «логически одного» порта во всех версиях блока;
Не переименовывайте программные имена без необходимости.

Сообщения в окно диагностики

В обратных вызовах маски можно отправлять сообщения в окно диагностики модели model diagnosis main с помощью функций:

engee.info(msg) — информационное сообщение;
engee.warning(msg) — сообщение-предупреждение;

Эти функции работают только внутри обратных вызовов (масок и модели). Сообщение можно собирать через интерполяцию строк ("Значение = $(value)") или string(…).

Примеры использования в обратных вызовах маски

Сообщить об изменении параметров (blockChangedCallback):

LDLPath = engee.gcb() * "/LDL Factorization"
mode = dropdown_1
engee.set_param!(LDLPath, "NonPositive" => mode)
engee.info("LDL NonPositive обновлен: $(mode)")

Предупредить о потенциально нежелательном значении (valueChangedCallback):

if checkbox_1
    engee.warning("Экспериментальный режим включен")
else
    engee.info("Экспериментальный режим выключен")
end

Сообщить об итогах одноразового действия (clickedCallback):

try
    path = joinpath(pwd(), "hello.txt")
    open(path, "w") do io
        write(io, "hello from button_1\n")
    end
    engee.info("Файл сохранен: $(abspath(path))")
catch e
    engee.warning("Не удалось сохранить файл: $(e)")
end

Примеры

При использовании маскированных блоков (например, блока Плоское продольное движение) важно учитывать особенности взаимодействия параметров маски и переменных рабочей области:

Некоторые имена параметров маски могут пересекаться с переменными рабочей области. В таком случае значение из маски будет иметь приоритет над переменной с тем же именем из рабочей области.
Если модель открывается до того, как переменные параметров будут определены в рабочей области, то значения параметров маски могут быть сброшены на значения по умолчанию. При этом последующее объявление переменных не приведет к автоматическому обновлению значений в маске.
Валидация параметров маскированных блоков происходит не на этапе инициализации модели, а во время ручного изменения параметра. Например:
```
validateCallback
  @assert value isa Number "Значение должно быть скаляром"
  @assert value isa Float64 "Значение должно иметь тип Float64"
```

Если используется неизвестная переменная или параметр содержит недопустимое значение (например, необъявленная переменная или неподходящий тип данных), то интерфейс сообщает об ошибке — параметр выделяется красной рамкой и сопровождается пояснением:

mask debugger 1

Пример передачи параметра маски в исходный код блока C Function

Поставьте блок C Function в рабочее пространство Engee. Нажмите по блоку правой кнопкой мыши, выберите Маска → Добавить маску.

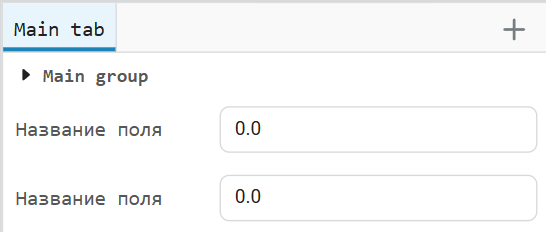

В редакторе интерфейса масок добавьте Поле для ввода .
Перейдите в редактор кода масок и в левом меню параметров выберите параметр Поле для ввода (по умолчанию это text_input_1) и перенесите его на пространство маски. Сделайте так два раза, чтобы для каждого параметра блока C Function было свое поле для ввода:

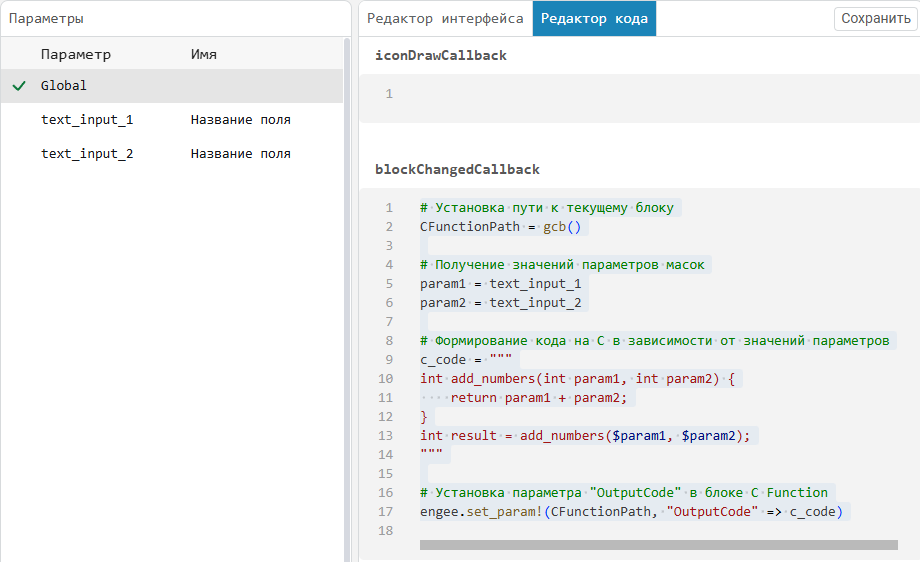

В обратном вызове blockChangedCallback используйте следующий код:
```
# Установка пути к текущему блоку
CFunctionPath = engee.gcb()

# Получение значений параметров масок
param1 = text_input_1
param2 = text_input_2

# Формирование кода на Cи в зависимости от значений параметров
c_code = """
int add_numbers(int param1, int param2) {
    return param1 + param2;
}
int result = add_numbers($param1, $param2);
"""

# Установка параметра "OutputCode" в блоке C Function
engee.set_param!(CFunctionPath, "OutputCode" => c_code)
```
В данном коде устанавливается путь к текущему блоку C Function с помощью функции engee.gcb(), после чего считываются значения из text_input_1 и text_input_2, которые соответствуют параметрам блока param1 и param2. Затем создается строка кода на языке Cи, которая определяет функцию add_numbers, складывающую два целых числа, и использует введенные значения для вычисления результата. С помощью engee.set_param! обновляется параметр "OutputCode" блока C Function, устанавливая сформированный код.

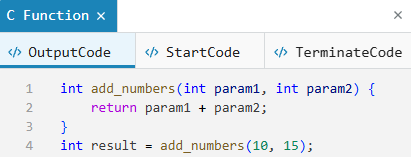

Теперь при редактировании параметров маски меняются и параметры блока C Function, а их измененные значения попадают в исходный код во вкладку OutputCode:

blockchanged c function 1 ru

blockchanged c function 3 ru

Аналогичный подход реализуется и для других вкладок исходного кода блока C Function - StartCode и TerminalCode, а также для вкладок блока Engee Function — ExeCode и InhMethodsCode.

Можно использовать не только числовые значения, например:

engee.set_param!(engee.gcb(), "OutputCode"=>"print($text_input_1)")

Для этого в редакторе интерфейса маски при создании или редактировании параметра необходимо указать значение, тип данных которого впоследствии будет изменяться. Если тип данных не совпадет, то система отобразит ошибку:

error mask 1 ru

Важно убедиться, что установлен флажок «Вычислять», так как это позволит маске сохранить тип данных параметра после сохранения:

mask param save ru

Пример передачи параметра маски в исходный код блока Engee Function

Соберите модель из блоков Генератор синусоиды, Engee Function и Заглушка и включите запись сигнала как показано на рисунке:

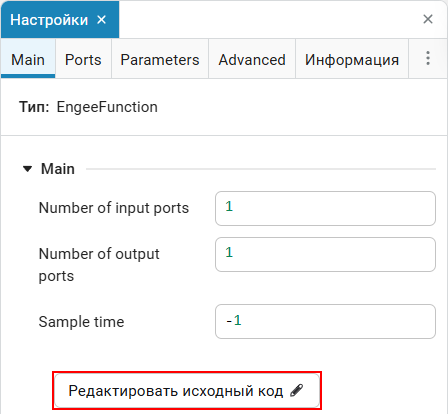

В исходном коде блока Engee Function добавьте следующий код:

engee function mask model 2 ru

struct Block <: AbstractCausalComponent end

function (c::Block)(t::Real, x)
    return gain .* x
end

Откройте редактор масок для блока Engee Function, для этого нажмите ПКМ по блоку, выберите Маска → Добавить маску. В редакторе масок добавьте Поле для ввода , назовите параметр Gain и задайте ему значение, например 3:

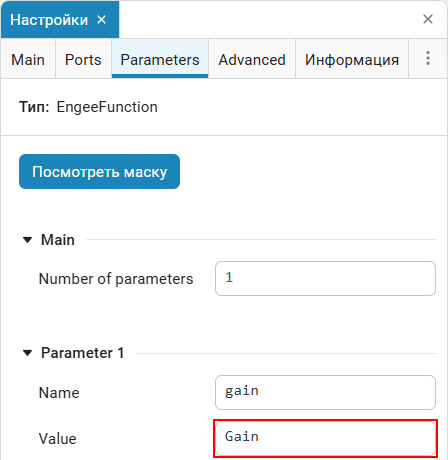

В параметрах блока Engee Function задайте значение параметру gain как показано на рисунке:

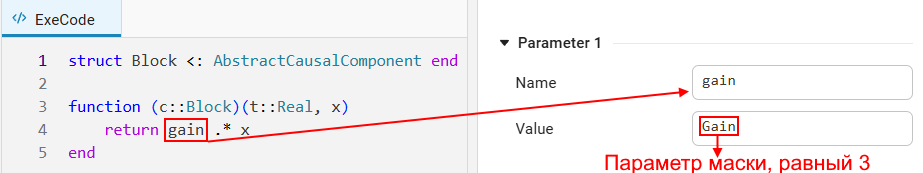

Этот подход позволяет использовать значение параметра маски из настроек блока, добавляя его в исходный код и применяя имя параметра для получения указанного значения:

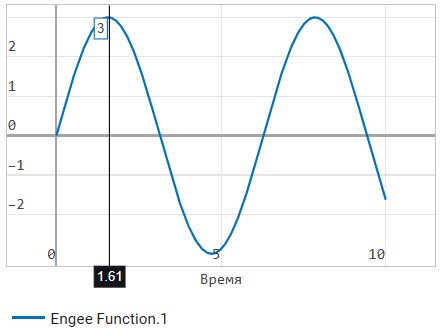

Проверим такой подход с помощью графика, запустив симуляцию модели:
Значение параметра gain действительно равняется 3, а значит маска прекрасно работает с исходным кодом блока Engee Function.

Пример настраиваемой подсистемы (блок Subsystem)

Маски могут быть наложены поверх блоков Подсистема. Рассмотрим случай, в котором требуется управлять параметрами блоков подсистемы. Если в маску передается числовой параметр, то к нему можно применять обычные функции (арифметика, sin, abs, round и т.д.). Например, параметрами блока Генератор синусоиды:

По умолчанию подсистема не имеет никаких параметров кроме Treat as atomic unit:

Зайдите в подсистему и добавьте в нее блок Sine Wave.
Нажмите правой кнопкой мыши по иконке подсистемы, выберите Маска → Добавить маску.
В редакторе интерфейса масок добавьте Выпадающий список . В список добавьте параметры Sample based и Time based:
В редакторе кода масок перейдите во вкладку Global и в обратном вызове iconDrawCallback добавьте следующий код:
```
engee.show(dropdown_1)
```
Этот код будет отображать на иконке подсистемы текущее значение параметра dropdown_1 (параметр выпадающего списка).
В обратном вызове blockChangedCallback используйте следующий код:
```
SinePath = engee.gcb() * "/Sine Wave"

mode = dropdown_1
if mode == "Time based"
engee.set_param!(SinePath, "SineType" => "Time based")
elseif mode == "Sample based"
engee.set_param!(SinePath, "SineType" => "Sample based")
end
```
Этот код изменяет параметр "SineType" блока Sine Wave в подсистеме в зависимости от значения параметра маски dropdown_1: если выбрано "Time based", устанавливается "SineType" ⇒ "Time based", если "Sample based", то "SineType" ⇒ "Sample based".

Изменяя значение параметра Sine type в маскированной подсистеме, этот параметр автоматически изменяется и в блоке Sine Wave.

Выбран Time based

Выбран Sample based

sine wave mask example 1

sine wave mask example 3 1

sine wave mask example 3

sine wave mask example 1 1

Пример передачи параметра маски в блок Chart

Параметры маски можно передать в блок Chart. Для примера создайте модель из блоков Константа, Подсистема и В CSV-файл как показано на рисунке:

chart mask model 1

Добавьте блок Chart в подсистему. Чтобы подключить его к входу (Вход1) и выходу (Выход1) подсистемы, откройте блок Chart и создайте входной) и (выходной порты через окно настроек . Также добавьте две локальные переменные:

local_input со значением input;
local_c со значением c.

Эти переменные будут получать значения из маски подсистемы.

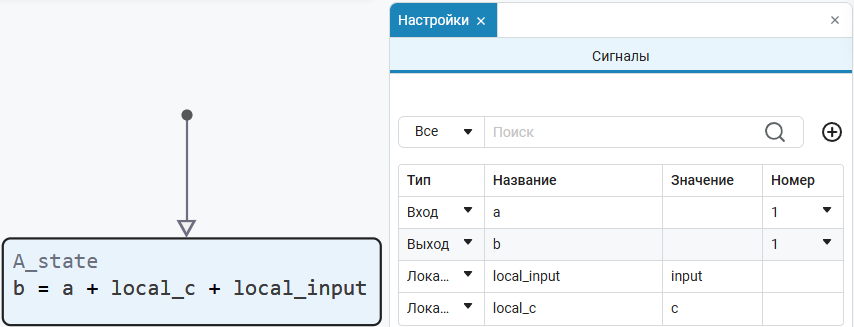

После создайте состояние stateflow state , задайте ему имя и напишите выражение, используя локальные переменные, входы и выходы. Убедитесь, что имена переменных в состоянии совпадают с теми, что указаны в настройках блока Chart. В результате получится модель конечного автомата с настроенными входами, выходами и переменными:

chart mask model 6 ru

Теперь модель внутри подсистемы будет выглядеть так:

chart mask model 4

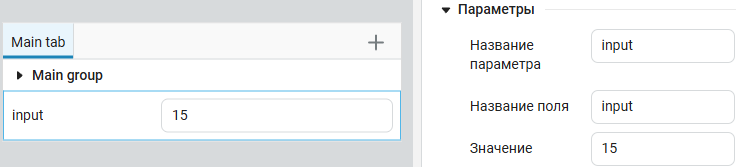

Используя маски, создайте следующее Поле для ввода text input masks для блока Chart:

chart mask model 5 ru

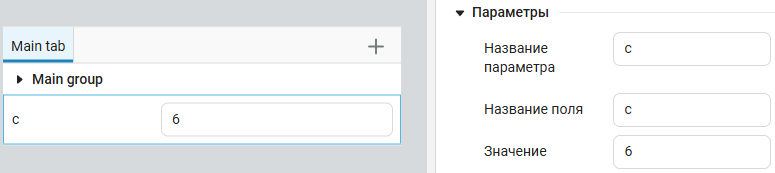

Перейдите на верхний уровень модели с помощью панели навигации и для блока Subsystem создайте маску со следующим Поле для ввода text input masks :

chart mask model 2 ru

Запустите модель . По завершении симуляции в файловом браузере file browser 7 будет создан CSV файл, в котором будут указаны результаты симуляции по времени:

time,1
0.0,22.0
0.01,22.0
0.02,22.0
0.03,22.0
0.04,22.0
0.05,22.0
0.06,22.0
0.07,22.0
0.08,22.0
...
9.96,22.0
9.97,22.0
9.98,22.0
9.99,22.0
10.0,22.0

Результат равен 22, что подтверждает корректность вычисления выражения в состоянии блока Chart: local_c = c = 6 (из маски Subsystem), local_input = input = 15 (из маски блока Chart), их сумма равна 21, а блок Constant прибавляет еще 1, получая итоговое значение 22.

Маски в Engee

Интерфейс редактора масок

Редактор интерфейса

Редактор кода

Обратные вызовы

Настройка внешнего вида маски

Обзор обратных вызовов

Обновление блоков и восстановление соединений портов

Программное имя порта (кратко и практично)

Обратная совместимость

Сообщения в окно диагностики

Примеры

Полезные ссылки
