Настройки

Окно настроек debug article icon 1 — инструмент Engee, предназначенный для настройки блоков, моделей и симуляции.

Чтобы открыть окно настроек моделей и симуляции, нажмите на значок шестеренки debug article icon 1 в рабочей области модели.

Окно настроек состоит из трех вкладок:

и других вкладок в случае, если выбраны настройки блока.

Для переключения между вкладками настроек нажмите по их заголовкам или наведите курсор по строке состояния:

settings windows icons

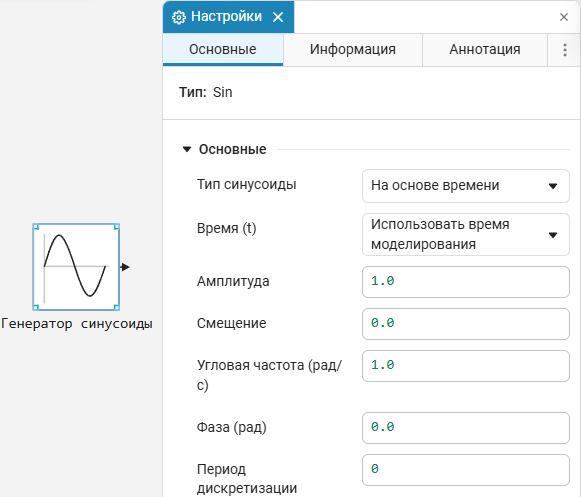

Для доступа к настройкам блоков дважды щелкните на иконку блока или один раз нажмите на блок с уже открытым окном настроек:

settings params 1

Параметры блоков

Вкладки окна настроек для блоков отличаются в зависимости от выбранного блока. По умолчанию у каждого блока есть две основные вкладки — «Main» (основная) и вкладка «Информация»:

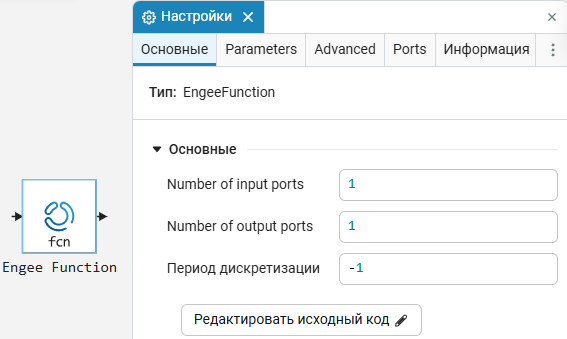

  • На вкладке «Main» указываются параметры блока, а также другие специальные настройки, позволяющие управлять его поведением. Например, для Engee Function это возможность редактировать исходный код блока:

    settings params 2

    Параметры блоков могут быть заданы с помощью выражений (подробнее см. здесь).

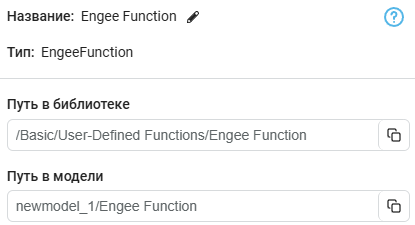

  • На вкладке «Информация» представлена полезная информация по выбранному блоку. Название блока можно изменить через эту вкладку. Нажмите кнопку documentation icon main для перехода в справочную документацию по выбранному блоку.

    settings params 3

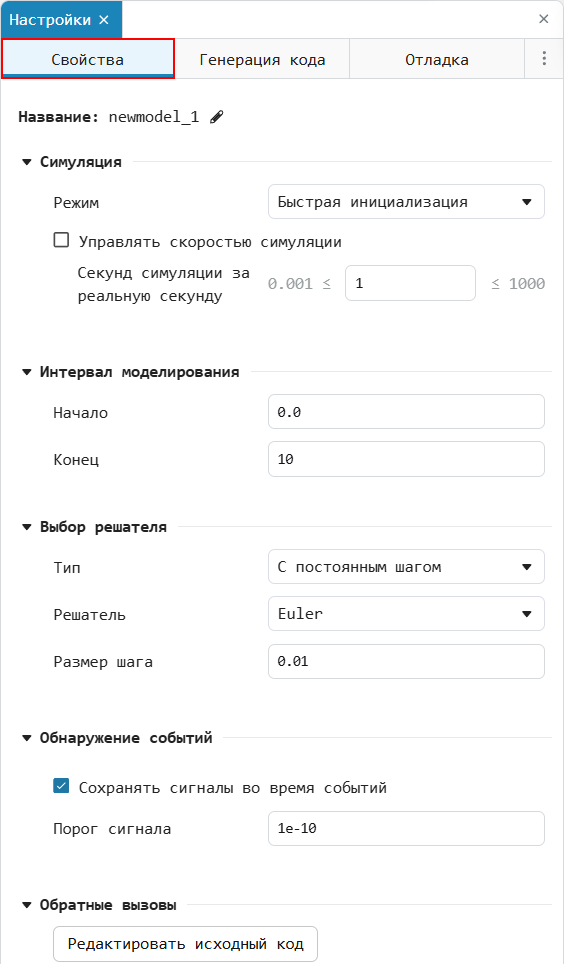

Вкладка «Свойства»

settings first

С помощью этой вкладки настраиваются основные параметры модели в Engee. Во вкладке доступны параметры обнаружения событий и управление обратными вызовами. Эти опции позволяют контролировать реакцию моделей на события и использовать собственные функции для расширения возможностей моделирования.

Так, вкладка состоит из следующих полей:

  • Название — отображает название текущей модели (по умолчанию newmodel_1).

  • Режим — определяет способ выполнения симуляции, балансирующий между скоростью инициализации модели и скоростью расчета. Доступно два режима:

    • Быстрая инициализация — режим, в котором модель запускается максимально быстро за счет упрощенной типизации и отключения оптимизаций. Подходит для отладки больших моделей, когда требуется минимизировать время запуска симуляции, например, при частых изменениях структуры модели;

    • Быстрый счет — режим, предназначенный для максимального сокращения времени вычислений за счет выполнения более глубокой оптимизации кода и высокой степени специализации вычислительных алгоритмов. Наиболее подходит для выполнения окончательных расчетов или симуляций, где важна высокая производительность и минимальное время вычислений.

  • Управлять скоростью симуляции — указывает сколько секунд симуляции должно быть пройдено за реальную секунду. Используйте эту настройку, чтобы замедлить моделирование и упростить анализ и взаимодействие с моделью.

  • Начало — начальное время моделирования (по умолчанию 0.0).

  • Конец — конечное время моделирования (по умолчанию 10).

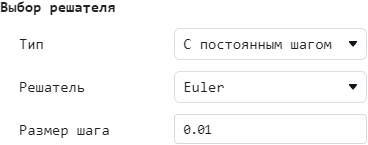

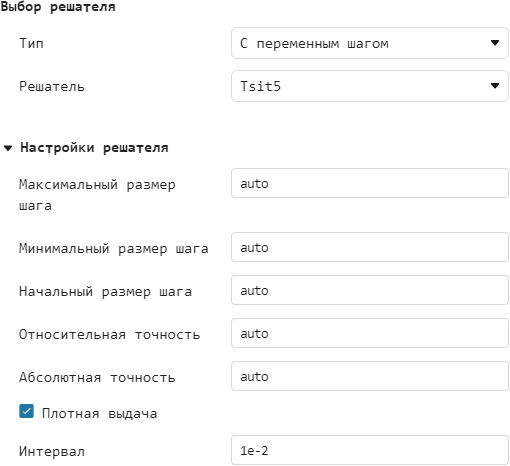

  • Тип — выбор типа решателя (С постоянным шагом / С переменным шагом):

    С постоянным шагом С переменным шагом

    settings first 1 1

    • Решатель — выбор решателя (по умолчанию Euler).

    • Размер шага — значение шага интегрирования (по умолчанию 0.01).

    settings first 1

    • Максимальный размер шага — задание максимального шага интегрирования (по умолчанию auto).

    • Минимальный размер шага — задание минимального шага интегрирования (по умолчанию auto).

    • Начальный размер шага — задание начального шага интегрирования (по умолчанию auto).

    • Относительная точность — задание относительной точности интегрирования (по умолчанию auto).

    • Абсолютная точность — задание абсолютной точности интегрирования (по умолчанию auto).

    • Плотная выдача — включает/отключает функцию плотной выдачи. Если флажок установлен, то Engee будет выдавать результаты с более высокой частотой (по умолчанию включен).

    • Интервал — интервал, с которым происходит плотная выдача (по умолчанию 1e-2).

  • Сохранить сигналы во время событий — сохраняет сигналы в моменты обнаружения событий (включен по умолчанию).

  • Порог сигнала — порог сигнала, который используется для обнаружения событий (по умолчанию 1e-10).

  • Редактировать исходный код — открытие редактора исходного кода обратных вызовов. Опция предназначена для более продвинутого контроля над поведением модели.

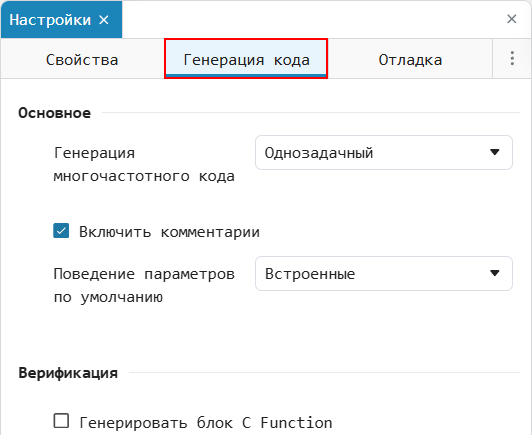

Вкладка «Генерация кода»

settings second

О функциях вкладки «Генерация кода» читайте в статье.

Подробнее о генерации кода в Engee можно ознакомиться в цикле статей.

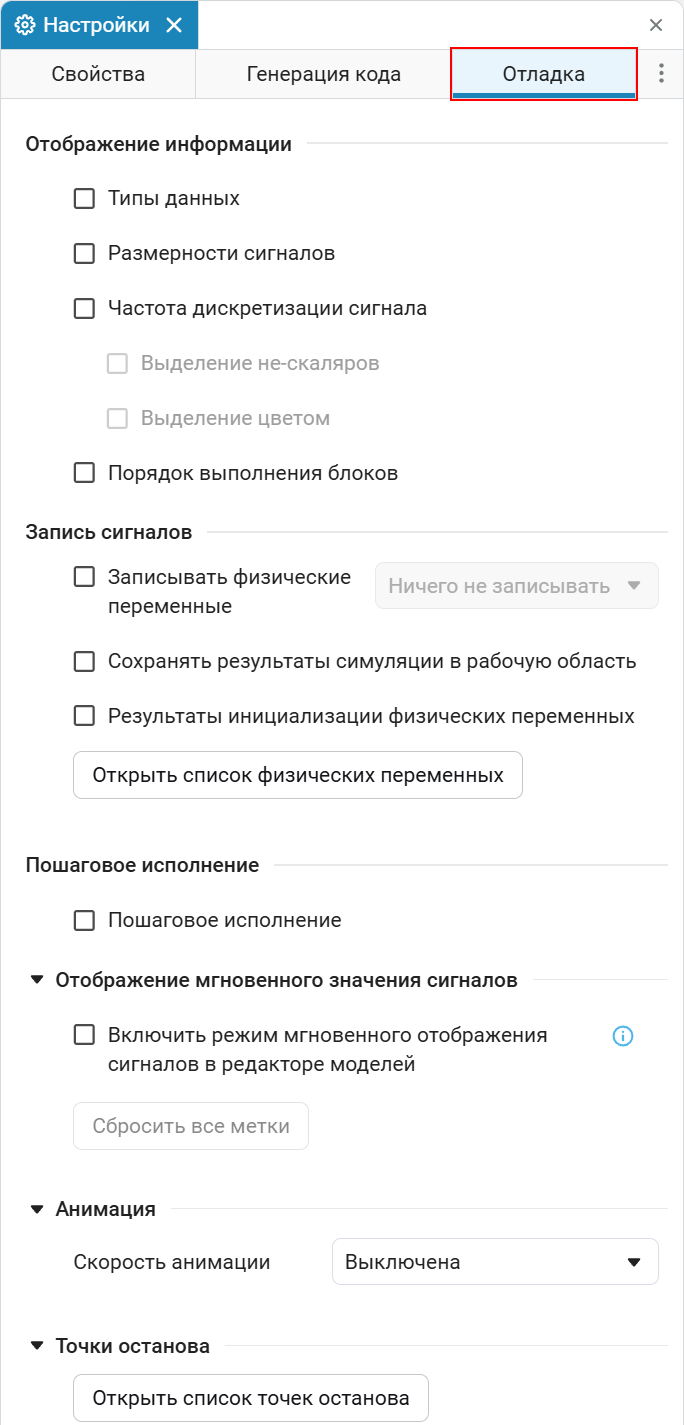

Вкладка «Отладка»

debug article 1

С помощью этой вкладки можно отобразить информацию о модели и сохранить результаты симуляции в окне переменных img65. Вкладка помогает в отладке моделей и состоит из следующих операций:

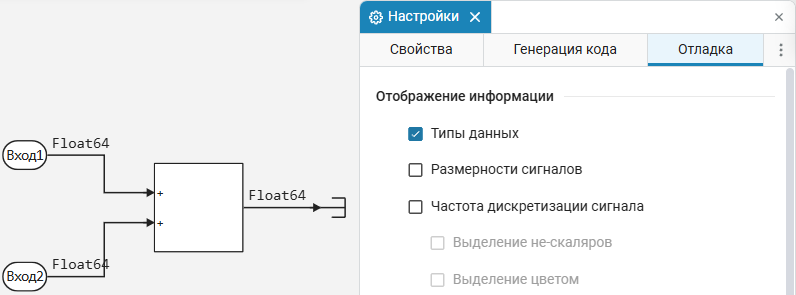

  • Типы данных — отображает типы данных сигнальных линий между блоками модели. Если в модели присутствует некорректный тип данных, то при выборе функции Типы данных автоматически появится окно диагностики с указанием ошибки.

    Пример отображения типов данных

    datatypes function engee

  • Размерности сигналов — отображает размерности сигнальных линий между блоками модели. Сигналы моделей могут быть скалярными, векторными и матричными.

    Примеры отображения с разными сигналами

    • Скалярный сигнал — единичное значение данных, которое не имеет направления и является простейшим типом сигнала:

      example dimension scalar

      scalar_signal = 1 #Пример скалярного сигнала

#Вывод
1

    • Векторный сигнал — упорядоченный набор данных одного типа, организованный в виде вектора, который имеет направление и может содержать несколько элементов.

      example dimension vector

      vector_signal = [1, 2, 3] #Пример векторного сигнала

#Вывод
3-element Vector{Int64}:
 1
 2
 3

    • Матричный сигнал — двумерный массив данных, состоящий из строк и столбцов, и может содержать данные различных типов. Матрица может быть использована для представления множества сигналов одновременно.

      example dimension matrix

      matrix_signal = [1:2 2:3 3:4]

#Вывод
2×3 Matrix{Int64}:
 1  2  3
 2  3  4

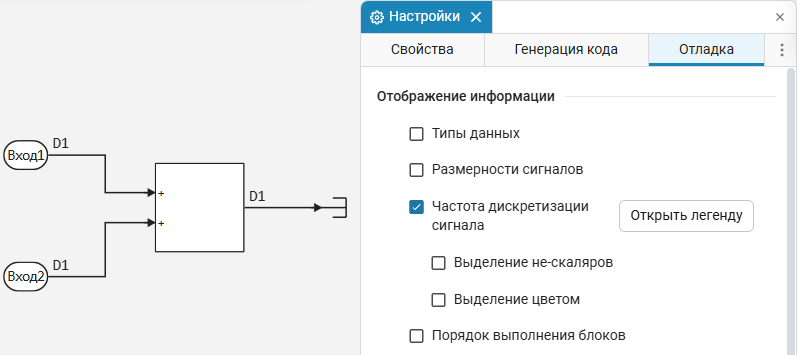

  • Частота дискретизации сигнала — отображает частоту дискретизации блоков модели. Мелкий шаг дискретизации может привести к увеличению объема данных, что может замедлить выполнение моделирования. Слишком крупный шаг может привести к потере точности расчета модели. Выберите оптимальный вариант, исходя из вашей модели и целей.

    Пример отображения частоты дискретизации сигнала

    sample rate 0

    • Выделение цветом — подпункт опции частота дискретизации сигнала позволяет выделить цветом один из следующих вариантов: сигналы с текущей частотой дискретизации, источник сигнала, либо не выделять ничего (выбрано по умолчанию). Дискретные сигналы могут отображаться разными цветами в зависимости от частоты дискретизации сигнала.

      Пример выделения цветом

      sample rate 1

  • Порядок выполнения блоков — позволяет узнать порядок выполнения блоков в модели. Последовательность выполнения моделей будет отображаться цифрами, где 1 — первый исполняемый блок в модели. Эта опция помогает контролировать последовательность выполнения блоков во избежание нежелательных зависимостей и улучшает читаемость модели.

    Пример порядка выполнения

    order feature models

  • Сохранять результаты симуляции в рабочую область — позволяет сохранить результаты симуляции модели в рабочую область (окно переменных img65). Подробнее о сохранении результатов симуляции читайте в статье.

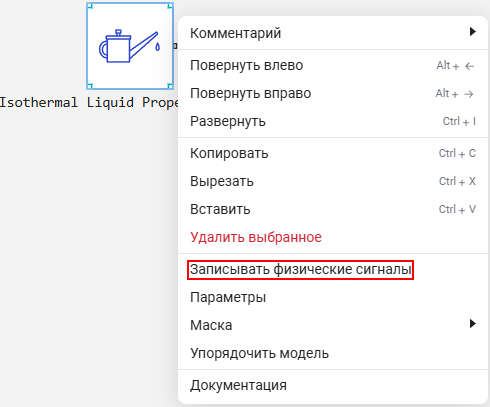

  • Физические переменные — позволяет записать данные с выбранных блоков. Для записи подходят только блоки из библиотеки Физическое моделирование. Нажмите правой кнопкой мыши по блоку, сигнал с которого хотите записать и выберите опцию Записать физические сигналы в контекстном меню:

    physical variables recording 1

    Записанные переменные отображаются в модуле Графики graphs icon 1 и в приложении Инспектор данных.

    Примеры записанных сигналов

    Записанные переменные в модуле Графики:

    graphs variables 1

    Записанные переменные в приложении Инспектор данных:

    data inspector variables 1

  • Результаты инициализации физических переменных — отображает значения физических переменных в окне физических переменных variable viewer icon.

  • Пошаговое исполнение — позволяет выполнять модель по одному временному шагу за раз. Включение настройки добавляет дополнительные кнопки в верхнее меню моделирования Engee:

    stepping through sim

    В этом режиме можно настроить параметры:

    • Количество сохраненных шагов — параметр определяет, сколько шагов симуляции будет сохраняться в памяти. Полезно для понимания того, как модель достигла текущего состояния, и для отладки, так как позволяет сравнивать изменения на каждом шаге.

    • Интервал между сохраненными шагами — параметр устанавливает, через сколько временных шагов будет сохраняться состояние модели.

    • Шагать вперед/назад на — параметр определяет количество шагов, на которое модель будет продвигаться:

      • Шаг вперед move forward — симуляция продолжается на указанное количество шагов. Например, если значение параметра «Шагать вперед/назад на» равно 2, то симуляция продвинется на два шага.

      • Шаг назад move back — симуляция возвращается на указанное количество шагов. Engee восстанавливает рабочую точку состояния модели, от которой и возвращается выбранное количество шагов.

  • Отображение мгновенного значения сигналов — позволяет отмечать сигналы для отображения мгновенного значения во время симуляции или пошагового исполнения.

    instant values 1

  • Скорость анимации — управляет скоростью работы конечного автомата (поддерживается внутри блока Chart). Имеет четыре режима: выключена (по умолчанию), медленная, средняя и быстрая.


  • Точки останова — открывает редактор для создания точек (breakpoints), на которых выполнение модели будет приостановлено.

    breakpoints 1
