Редактор данных модели

Редактор данных модели model data editor — это инструмент Engee, предназначенный для управления сигналами модели. Приложение упрощает поиск нужных сигналов в открытых моделях и подсистемах благодаря удобному интерфейсу, облегчая анализ и настройку сигналов для быстрой работы с моделью.

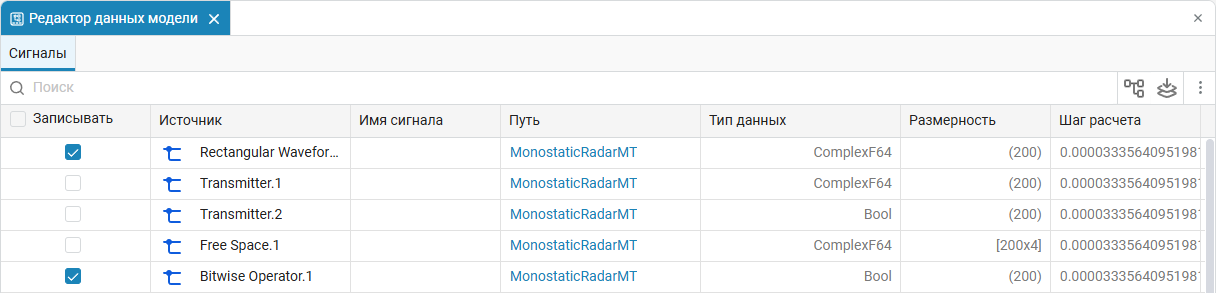

Для открытия приложения нажмите на кнопку model data editor в рабочей области модели. Приложение автоматически покажет сигналы текущей модели без вложенных подсистем. Для отображения сигналов из подсистем нажмите кнопку Показать сигналы вложенных подсистем model data editor 3.

model data editor 2

При включении просмотра вложенных подсистем (Показать сигналы вложенных подсистем model data editor 3) элементы, расположенные внутри пользовательских блоков user library 1 и блоков с масками не отображаются, но становятся видимыми, если открыть маску/зайти в пользовательский блок.
У физических моделей нет привычных сигналов — есть только имитация физических связей. Поэтому Редактор данных модели не показывает сигналы для блоков из библиотеки Физическое моделирование.

Интерфейс

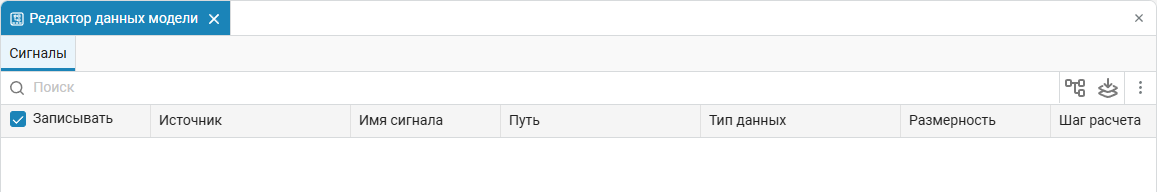

Интерфейс представлен в виде таблицы с возможностью поиска, сортировки и записи signal logging 1 сигналов и состоит из следующих колонок:

model data editor 1

Записывать

Чекбокс для включения/отключения записи сигналов
Источник

Блок, от которого исходит сигнал
Имя сигнала

Имя сигнала (может быть не задано)
Путь

Маршрут сигнала от блока до ближайшего связанного сигналом блока (выделяется синим цветом). В таблице представлен в виде ссылок и нужен для навигации по модели
Тип данных

Тип данных сигнала
Размерность

Размерность сигнала
Шаг расчета

Шаг расчета сигнала

Так, Редактор данных модели позволяет:

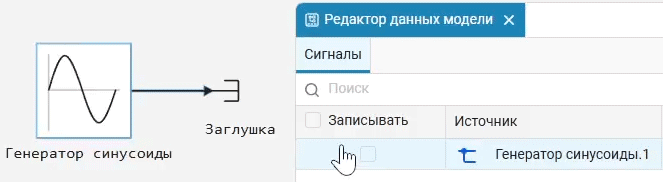

  • Включать и отключать запись сигналов:

    data editor logging

  • Просматривать все сигналы модели в одном окне. Кнопка model data editor 3 Показать сигналы вложенных подсистем включает или отключает отображение сигналов из вложенных подсистем. По умолчанию просмотр отключен;

    Приложение автоматически обновляет список сигналов при изменении структуры модели.

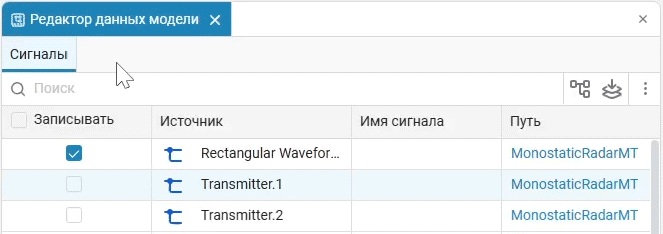

  • Осуществлять поиск interface finder icon по модели. Поиск interface finder icon позволяет быстро находить нужные сигналы по имени или источнику. Чтобы задать имя сигнала, дважды щелкните по нему и введите нужное имя. При вводе текста в строке поиска подсвечиваются все совпадающие элементы:

    model data editor 7

  • Переходить к конкретному сигналу в модели. Найдите нужный сигнал, затем в столбце Путь дважды щелкните на строку с этим сигналом. Модель будет автоматически центрирована посередине рабочего пространства на этом сигнале;

  • Компилировать модель. Кнопка model data editor 4 Скомпилировать модель запускает процесс компиляции модели, тем самым обновляет данные в таблице приложения, так как не все изменения модели попадают в нее сразу. Во время компиляции редактирование параметров сигналов недоступно;

  • Сортировать данные в таблице. Сортировать содержимое можно по алфавиту и значению (только для столбцов Размерность и Шаг расчета), нажав по имени столбца.

Также можно:

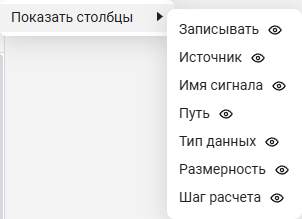

  • Показывать/скрывать столбцы. Нажмите кнопку model data editor 5, выберите Показать столбцы и нужное имя столбца из выпадающего списка:

    model data editor 6

  • Автоматически масштабировать размер столбцов с помощью двойного клика по границе между ними;

  • Изменять ширину столбцов, перетаскивая их границу с зажатой левой кнопкой мыши;

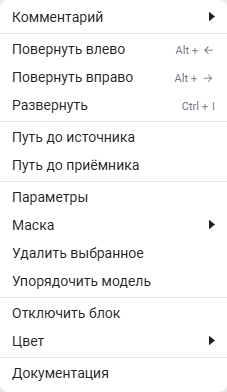

  • Открыть контекстное меню с функциями, применимыми ко всем выбранным блокам и сигналам на холсте. Для этого выделите несколько строк с нужными сигналами/блоками в таблице с помощью Shift+ЛКМ. Затем кликните правой кнопкой мыши по одному из выделенных блоков на холсте для открытия контекстного меню:

    model data editor 7

    Выбор сигнала в таблице подсвечивает его в модели и наоборот.
