Настройки модели
Перед настройкой модели для РИТМа добавьте машину РИТМ в Engee как показано в статье.
Модель для РИТМа настраивается в рабочем пространстве Engee. Укажите РИТМ в окне выбора целевой платформы:

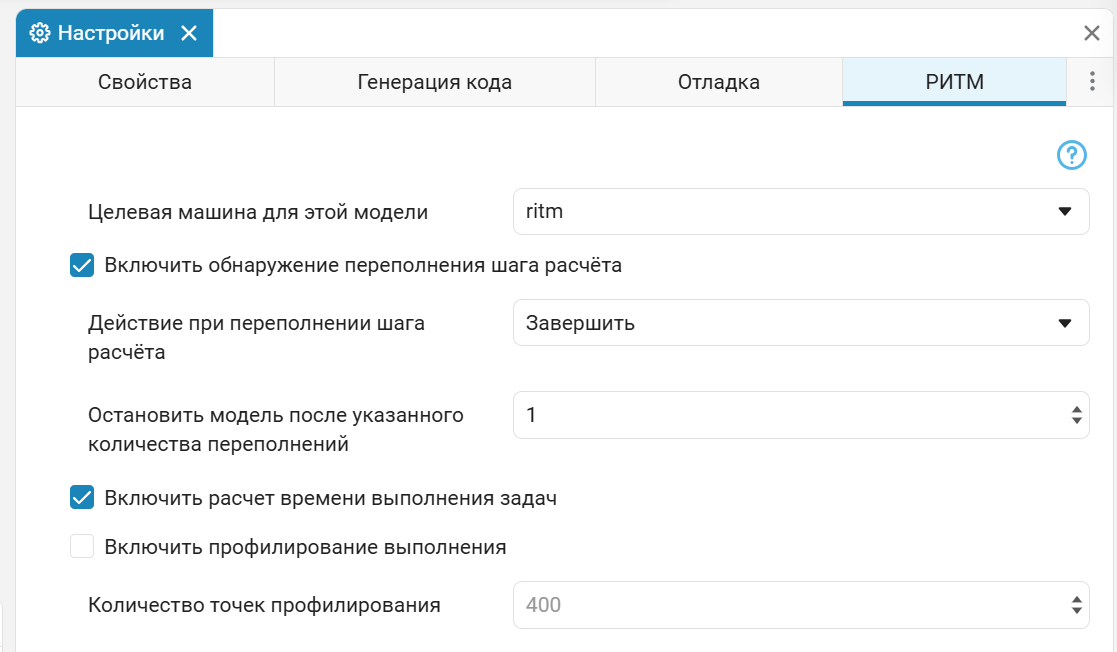

В окне настроек
появится вкладка «РИТМ». На ней можно задать параметры модели для РИТМа:
-
Целевая машина для этой модели — выбор целевой машины из списка. Подключение и настройка машин реального времени КПМ «РИТМ» выполняется в приложении РИТМ.Управление машинами.
-
Включить обнаружение переполнения шага расчёта — активирует контроль за превышением времени расчетного шага модели.
-
Действие при переполнении шага расчёта — если обнаружение переполнения включено, то доступны два варианта:
-
Завершить — останавливает модель после заданного количества переполнений. Порог задается в параметре Остановить модель после указанного количества переполнений (см. ниже).
-
Уведомить — выводит сообщение о переполнении шага расчета.
-
-
Остановить модель после указанного количества переполнений — применяется только при выборе опции Завершить и задает предельное число переполнений, после которого работа модели прекращается.
-
Включить расчет времени выполнения задач — активирует вычисление TET (Task Execution Time) и выводит это значение на монитор, справа от значения Model Time (времени работы модели):
-
Если опция выключена, то модель не передает на РИТМ данные о времени выполнения шага расчета.
-
Если опция включена, то на РИТМ отслеживается длительность выполнения каждого шага расчета.
-
-
Включить профилирование выполнения — активирует сбор данных о времени выполнения каждого шага расчета и сохраняет их в файл
/home/ritm/build/<имя_модели>/<имя_модели>_profile.txtна машине РИТМ.
-
Количество точек профилирования — определяет, сколько шагов будет записано в файл. По умолчанию фиксируется время выполнения последних
400шагов.
