制作实物模型的阶段
|
页面进行中。 |
让我们以建立 RC 电路模型为例，来看看建立物理模型的各个阶段。RC 电路是由电阻和电容组成的电路。它们被广泛应用于信号滤波、脉冲发生、定时器等多种应用中。
选择和配置模块
为了建立模型，我们将使用*基础*/*电学*部分的*物理建模*库中的模块：
| 分节名称和图块名称 | 图块图标 | 建模对象 |
|---|---|---|
资料来源*DC Voltage Source |
|
理想的电压源 |
* 要素：Resistor |
|
电阻器 |
* 元件：Capacitor |
|
电容器。 |
* 元件：Electrical Reference |
|
接地。 |
* 传感器：*Current Sensor |
|
电流表。 |
* 传感器：*Voltage Sensor |
|
电压表 |
搜索程序块库或在画布上双击出现的搜索栏中输入程序块名称，即可找到所需的程序块。
要将图块添加到模型中，请使用鼠标左键将图块从*图块库*拖到画布上，按照所需的顺序排列，并按照实际电路中的连接方式进行连接：
一旦添加了模块，其参数将默认设置。要查看和更改程序块的参数，请用鼠标左键双击所需的程序块，或右键单击程序块并选择 参数：
-
对于直流电压源 DC Voltage Source 将 Constant voltage 参数设置为 "5 V"。
-
电阻 Resistor 设置 Resistance 参数为 "100000 欧姆"。
-
电容器 Capacitor 设置 Capacitance 为
0.00001F。
电流表 Current Sensor 和电压表 Voltage Sensor 的测量结果分别输出到 I 和 V 端口。每个信号都可连接到 Basic/Receivers 库中的 Terminator 块，并可为每个信号线启用记录功能。
借助信号记录功能，您可以将所有仿真结果保存在工作区中。为此，您必须在仿真设置中启用信号记录功能，然后根据仿真结果在工作区中显示 simout 变量。通过该变量可以将仿真结果保存为 CSV 格式的文件。该变量只收集已启用信号记录功能的信号线的信息，如果您没有记录某一特定信号，其结果将不会计入变量 simout。有关保存仿真结果的更多信息，请参阅文章软件处理 Engee 中的模拟结果 。
|
有关在 Engee 中建立模型的更多信息，请访问模型制作 。
选择求解器
在运行模拟之前，必须在模型设置中选择适合物理建模的求解器。对于物理模型，建议使用隐式求解器，如 Rosenbrock23、Rodas4、RadauIIA5、QNDF、ImplicitEuler、Trapezoid、TRBDF2、KenCarp4。隐式求解器比显式求解器需要的时间步数更少。
一个物理模型可能由多个网络组成。每个物理网络由一个链接框图表示，需要有关求解器设置的信息。为此，块 Solver Configuration 必须连接到每个网络。在开始仿真之前，它可以设置模型所需的求解器参数。 每个拓扑结构不同的框图只要求一个 Solver Configuration 块与之相连。
在本例中，Solver Configuration 设置可保留为默认值。

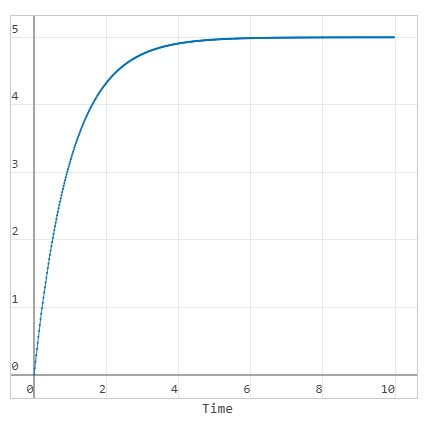

选择求解器并设置模拟时间后，即可开始模拟。
