使用 C 功能块将 C 代码集成到 Engee 模型中

本例展示了使用C 功能块将 C 代码集成到恩吉模型中的不同方法。

在开始之前，我们先连接必要的库：

In [ ]:
using Plots
using MATLAB
plotlyjs();

使用宏@__DIR__ 查找交互式脚本所在的文件夹：

In [ ]:
demoroot = @__DIR__
Out[0]:
"/user/start/examples/base_simulation/ccodeintegration"

使用 C 功能块的基础知识

让我们来看一些使用 C 功能块的简单示例，以说明将 C 代码集成到 **Engee ** 模型中的基础知识。

1.处理多维信号、传递参数和使用 #define 指令

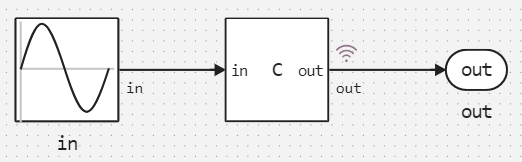

在模型cCodeIntegration_basics.engee 中，我们添加了C 函数块，输入正弦信号in ：


假设我们要将正弦波in 的振幅增加一个系数gain ，并将其移位一个值bias 。也就是说，输出信号应由公式out = gain * in + bias 确定。

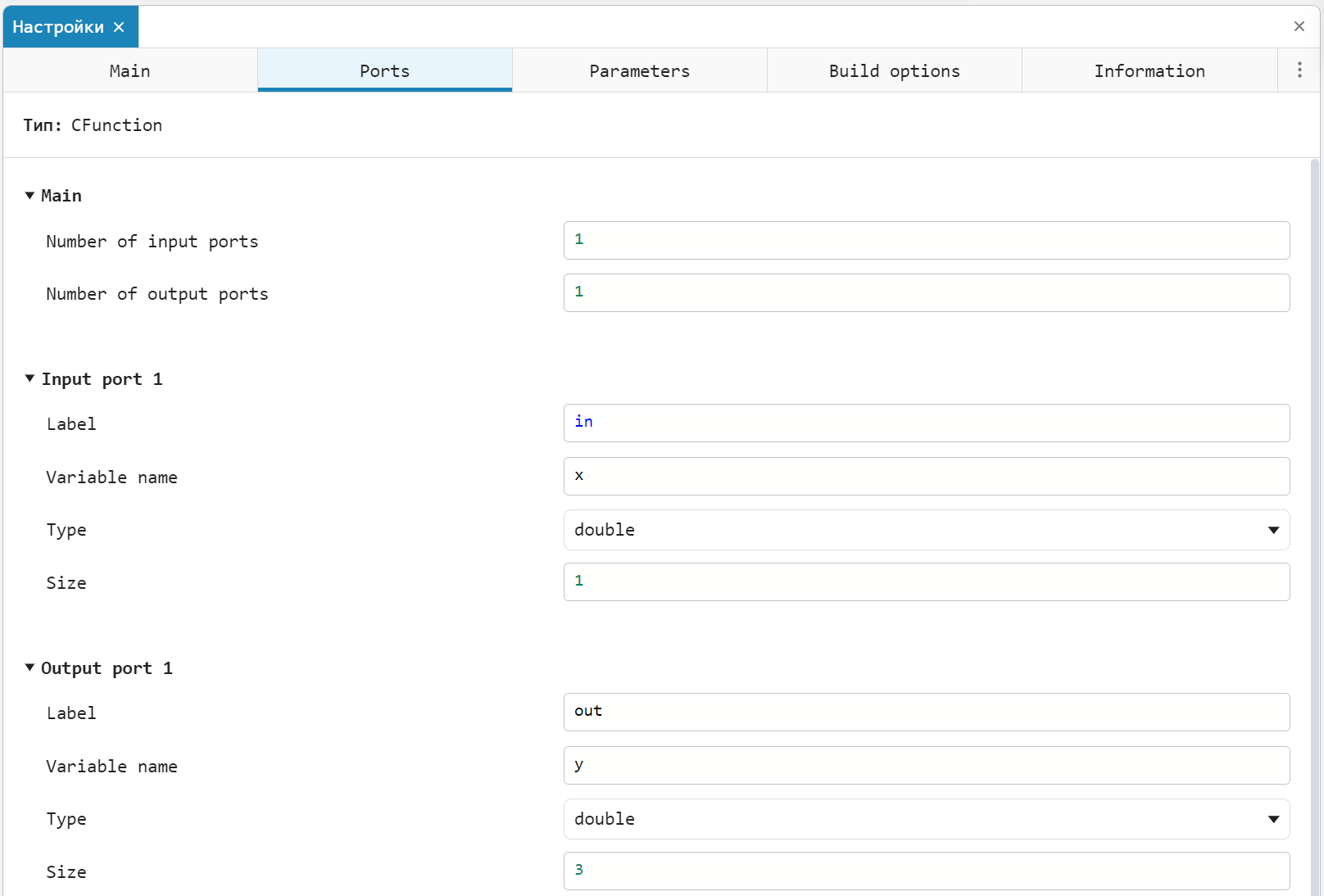

让我们进入C 功能块的设置，在Ports 标签中，我们将熟悉块输入和输出的定义。在这里，源代码变量与 **C 功能块的端口相连：

1.将double 类型的标量变量x 与第一个输入端口in 绑定； 2.类型为double 的矢量（3 个元素）变量y 与第一个输出端口out 绑定。

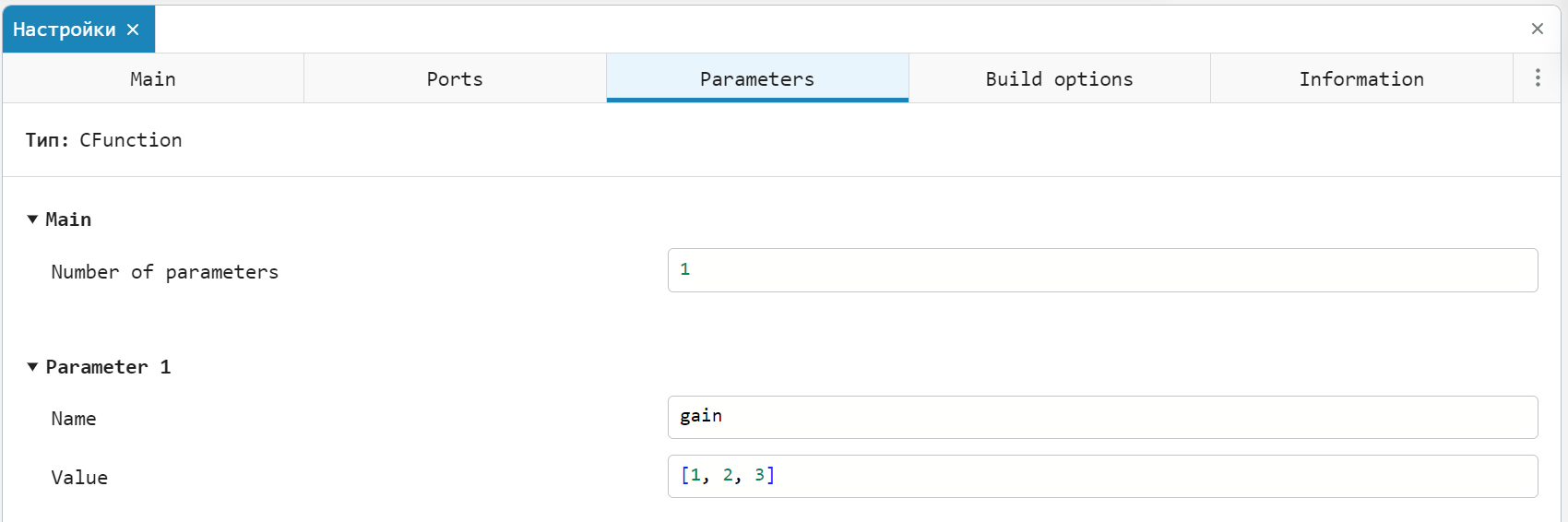

gain 数组也在 C 功能块（Parameters 标签）的设置中定义：


值得注意的是，变量一旦作为参数传递，就会变成 1.全局变量 -gain 可以从源代码编辑器的任何选项卡中访问； 2.带有限定符const - 尝试更改gain 的值时会出现错误。

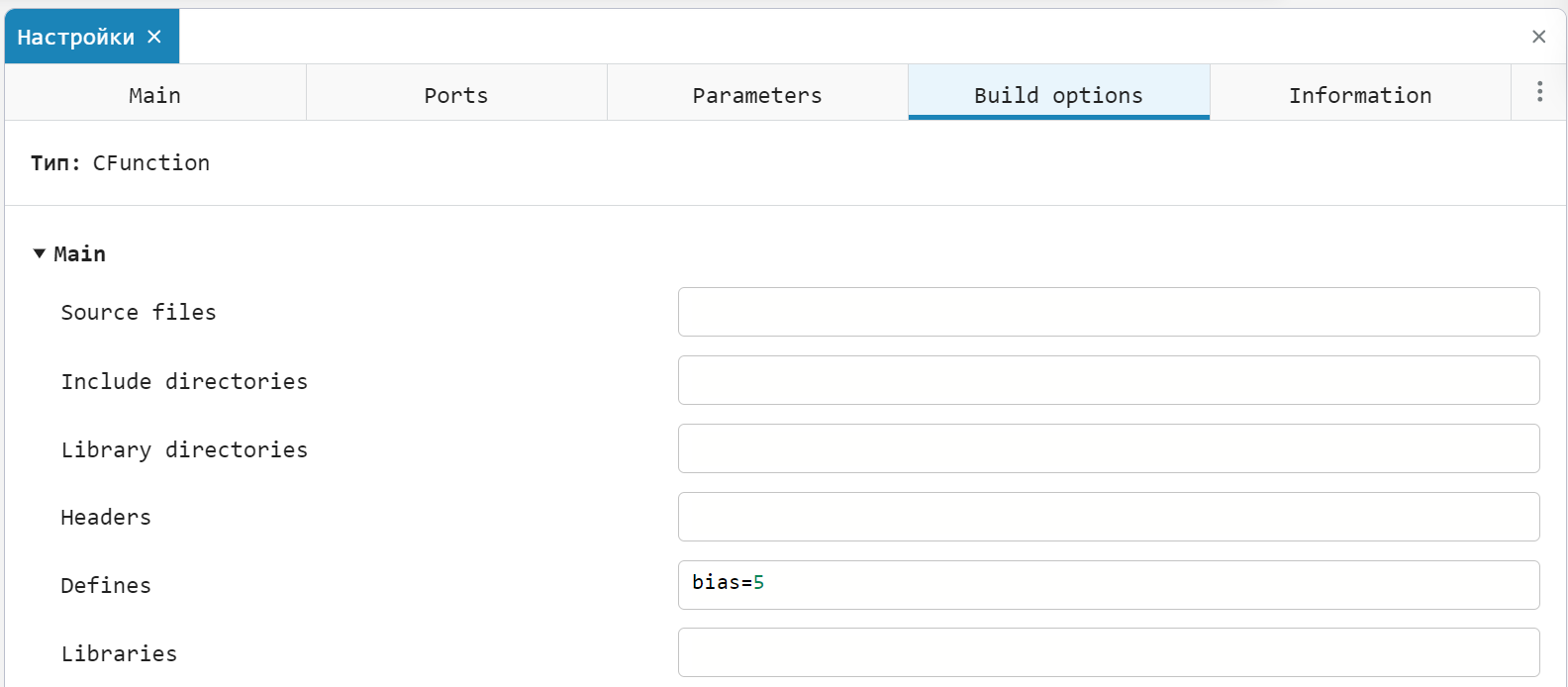

偏移值bias 由标识符#define bias 决定，该标识符在选项卡Build options 中设置：


在本例中，偏移量为5 。

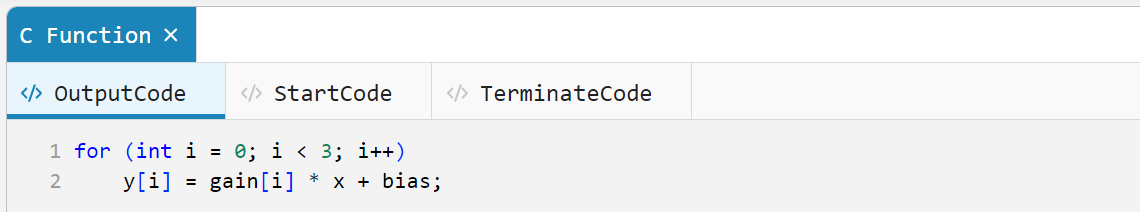

让我们进入 C 功能块设置的Main ，点击 "编辑源代码 "按钮。在打开的源代码编辑器OutputCode 标签中，给出了模型计算每一步执行的代码：


在环路for 中（针对三个输出信号中的每一个信号），在模型计算的每一步都要确定变量y 的值。

让我们来模拟一下系统：

In [ ]:
cCodeIntegration_basics = engee.load("$demoroot/models/cCodeIntegration_basics.engee", force = true)
simulationResults_basics = engee.run(cCodeIntegration_basics)
Out[0]:
Dict{String, DataFrame} with 1 entry:
  "out" => 1001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_basics, force = true);

导入模拟结果

In [ ]:
cCodeIntegration_basics_t = simulationResults_basics["out"].time;

cCodeIntegration_basics_y1 = [y[1] for y in simulationResults_basics["out"].value];
cCodeIntegration_basics_y2 = [y[2] for y in simulationResults_basics["out"].value];
cCodeIntegration_basics_y3 = [y[3] for y in simulationResults_basics["out"].value];

绘制图表

In [ ]:
plot(cCodeIntegration_basics_t, cCodeIntegration_basics_y1)
plot!(cCodeIntegration_basics_t, cCodeIntegration_basics_y2)
plot!(cCodeIntegration_basics_t, cCodeIntegration_basics_y3)

title!("Выходной сигнал блока C Function <br> (Многомерные сигналы, параметры и #define)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

2.使用整数数据类型和静态变量

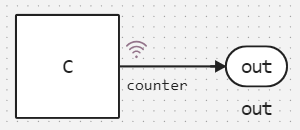

在模型cCodeIntegration_integers.engee 中，我们使用C 函数块实现了一个简单的计数器，其输出是一个表示当前迭代次数的正整数：


让我们分析一下 C 功能块设置中Ports 和Build Options 选项卡的内容：

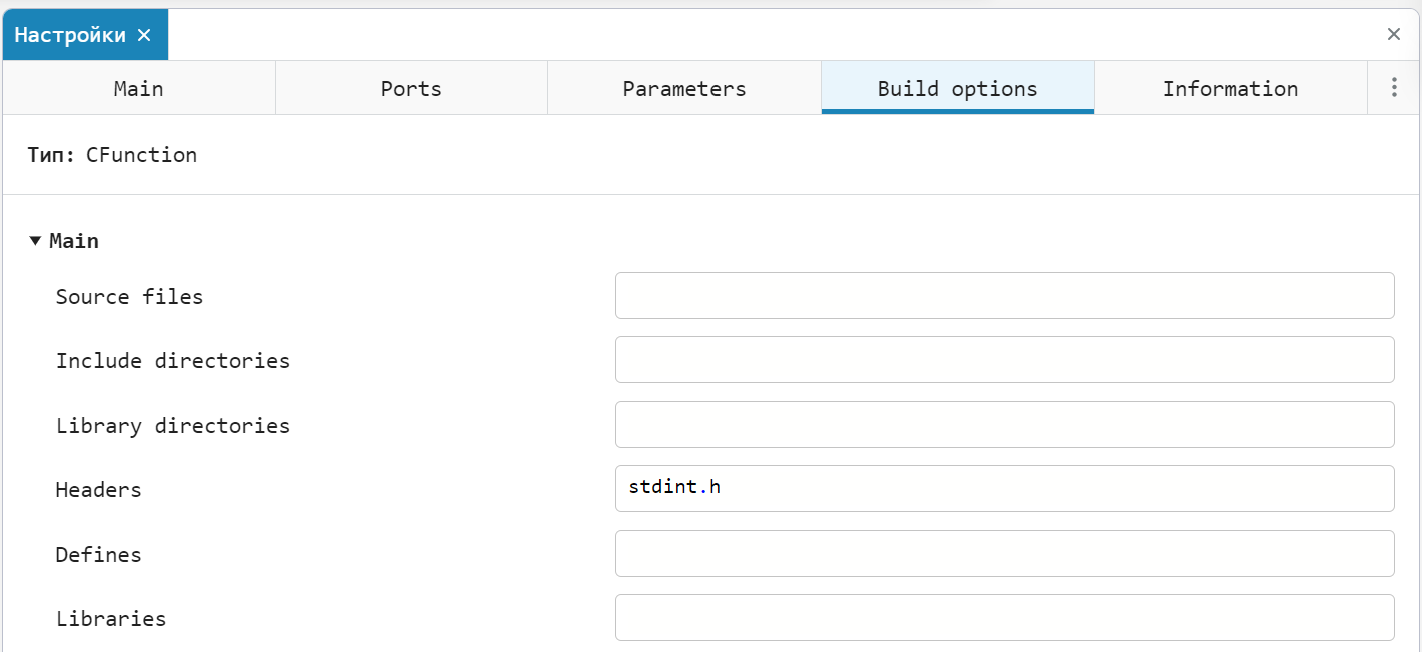

C 语言标准库的头文件<stdint.h> 定义了C 函数块中整数数据类型的名称。该文件连接在Headers 行的选项卡Build options 中。

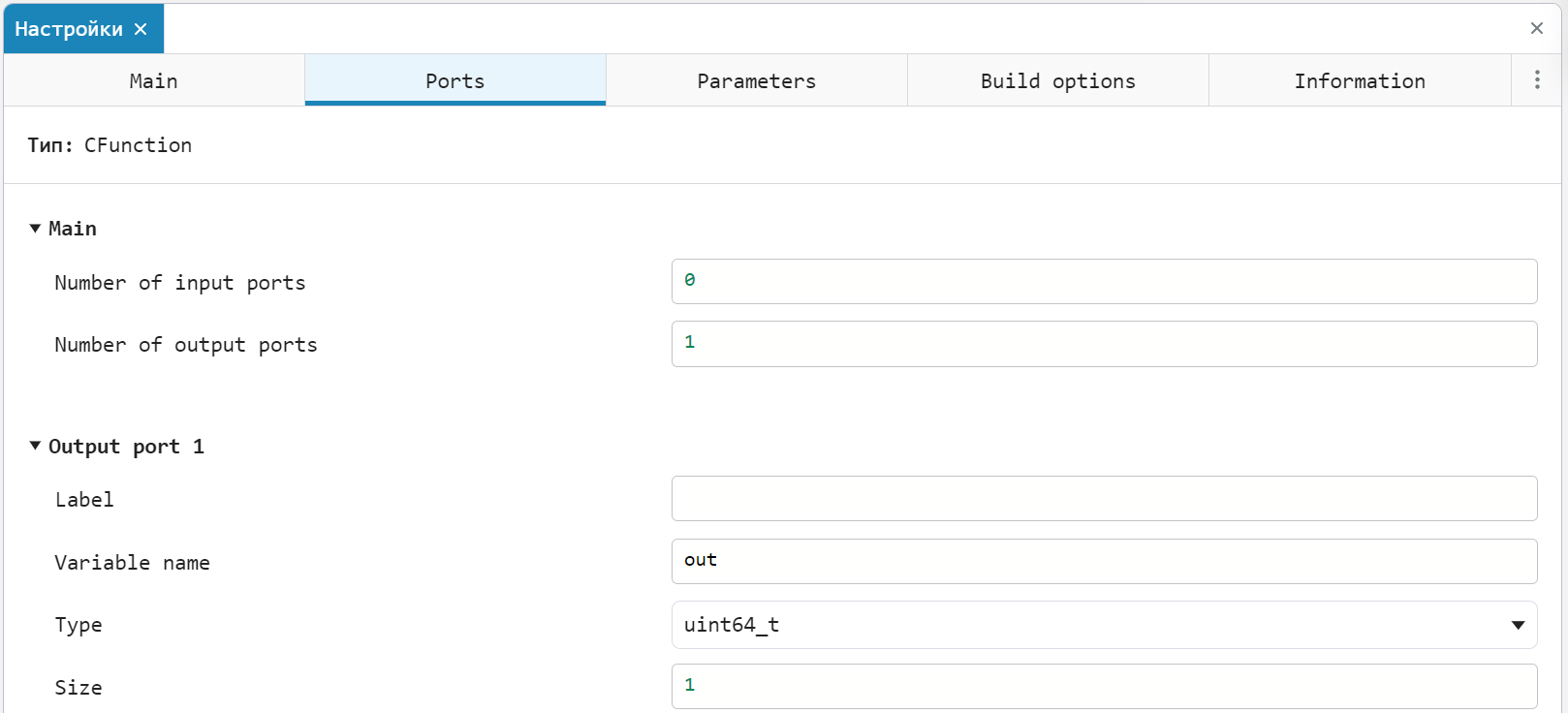

选项卡Ports 将源代码中的一个不带符号的 64 位变量out （类型设置为uint64_t ，而不是long ，参见前一段关于<stdint.h> 的内容）绑定到 C 功能块的第一个输出端口。

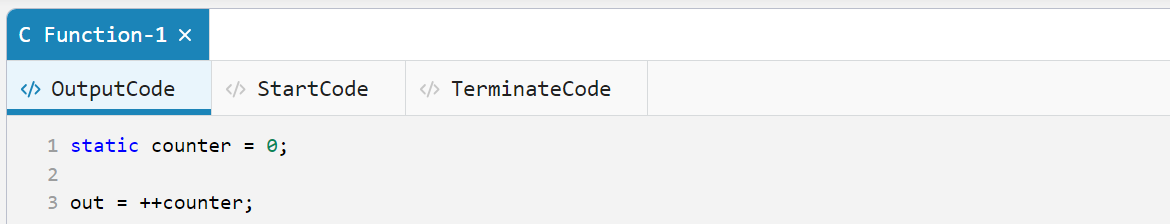

在 C 功能块源代码编辑器的Output code 选项卡中，包含了仿真过程中每一步执行的代码：


在模拟的第一步，静态变量counter 初始化为 0，之后每次迭代，其值都会以1 的形式递增，并分配给变量out 。

让我们对系统进行模拟：

In [ ]:
cCodeIntegration_integers = engee.load("$demoroot/models/cCodeIntegration_integers.engee", force = true)
simulationResults_integers = engee.run(cCodeIntegration_integers)
Out[0]:
Dict{String, DataFrame} with 1 entry:
  "counter" => 1001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_integers, force = true);

导入模拟结果

In [ ]:
cCodeIntegration_integers_t = simulationResults_integers["counter"].time;
cCodeIntegration_integers_y = simulationResults_integers["counter"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_integers_t, cCodeIntegration_integers_y, legend = false)

title!("Выходной сигнал блока C Function <br> (Целочисленные типы и статические переменные)")
xlabel!("Время, [с]")
ylabel!("Номер итерации")
Out[0]:

有关源代码编辑器选项卡的用途、绘图选项和可用数据类型的详细信息，请参阅 文档。Engee.

整合外部源代码

任务说明

让我们考虑一个更有趣的工程问题。

假设我们需要控制一个稳定的二阶对象，在测量噪声的作用下，该对象会受到外部干扰。因此，我们需要解决对控制对象的输出信号进行滤波的问题，幸运的是，Engee有一个非常适合的工具！

alphabetafilter.c 和alphabetafilter.h 文件提供了[alpha-beta 滤波器]的 C 语言实现（https://en.wikipedia.org/wiki/Alpha_beta_filter）。

文件alphabetafilter.c ：

#include "alphabetafilter.h"
#include <math.h>

double dt = 0.01；
static double xk_1, vk_1；

参数 determineAlphaBeta(double processNoiseVariance, double measurementNoiseVariance)
{
    双 lambda, r；
    参数 p；

    lambda = (processNoiseVariance * pow(dt, 2)) / measurementNoiseVariance；
    r = (4 + lambda - sqrt(8 * lambda + pow(lambda, 2)))/ 4;

    p.alpha = 1 - pow(r, 2)；
    p.beta = 2 * (2 - p.alpha) - 4 * sqrt(1 - p.alpha)；

    返回 p；
}

double alphaBetaFilter(double value, Parameters p)
{
    double xk, vk, rk；

    xk = xk_1 + (vk_1 * dt)；
    vk = vk_1；

    rk = 值 - xk；

    xk += p.alpha * rk；
    vk += (p.beta * rk) / dt；

    xk_1 = xk；
    vk_1 = vk；

    return xk；
}

void initialiseStaticVariables()
{
    xk_1 = 0；
    vk_1 = 0；
}

文件alphabetafilter.h 的内容：

typedef struct {
    double alpha；
    double beta；
} 参数；

参数 determineAlphaBeta（double, double）；
double alphaBetaFilter(double, Parameters)；
void initialiseStaticVariables()；

将这些源代码整合到我们的 Engee 模型中。

分析模型

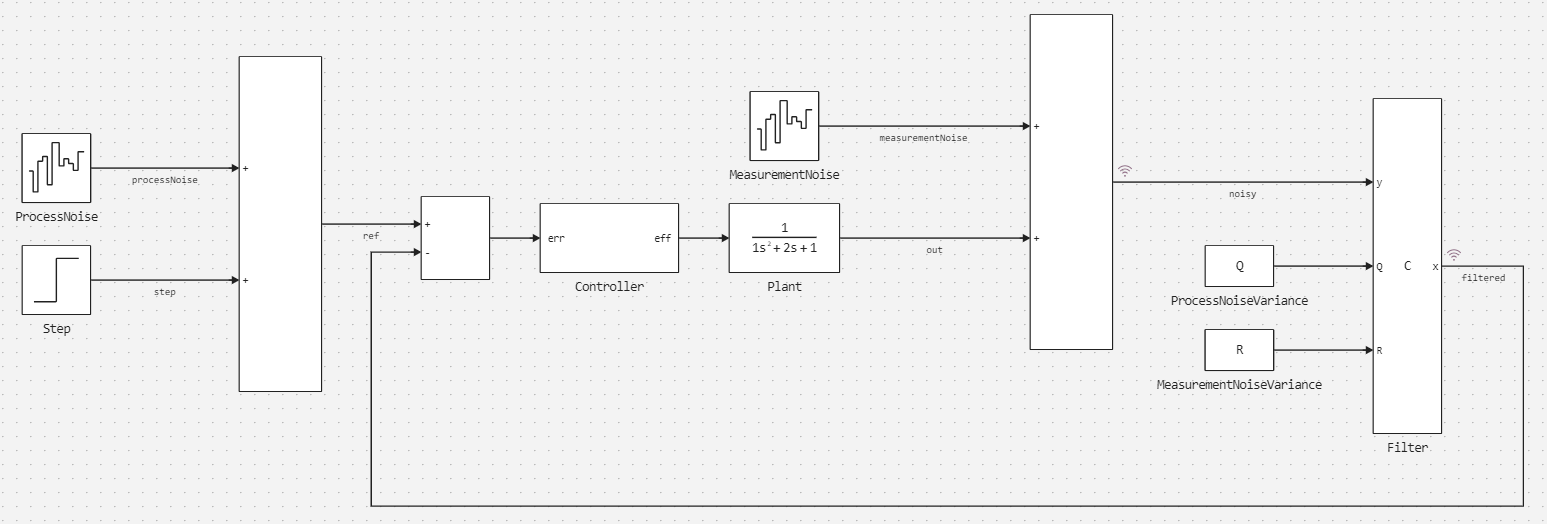

模型cCodeIntegration_source.engee ：


该模型包括

控制对象Plant ； 2.实现二阶 PID 控制器的子系统Controller ； 3. 限带白噪声块ProcessNoise 和MeasurementNoise ，模拟外部影响和测量噪声； 4.块 C 功能Filter ，实现阿尔法-贝塔滤波器。

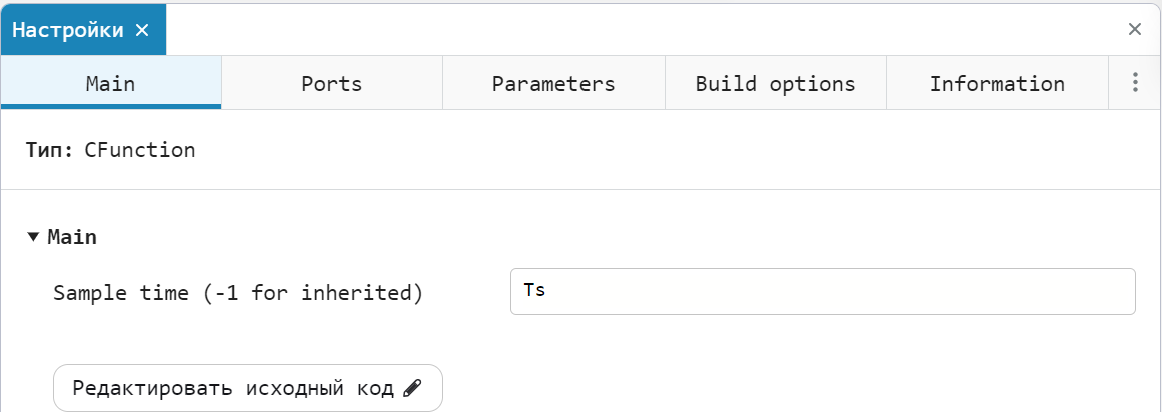

程序块Filter 的参数Sample Time 等于模型求解器Ts 的步长：

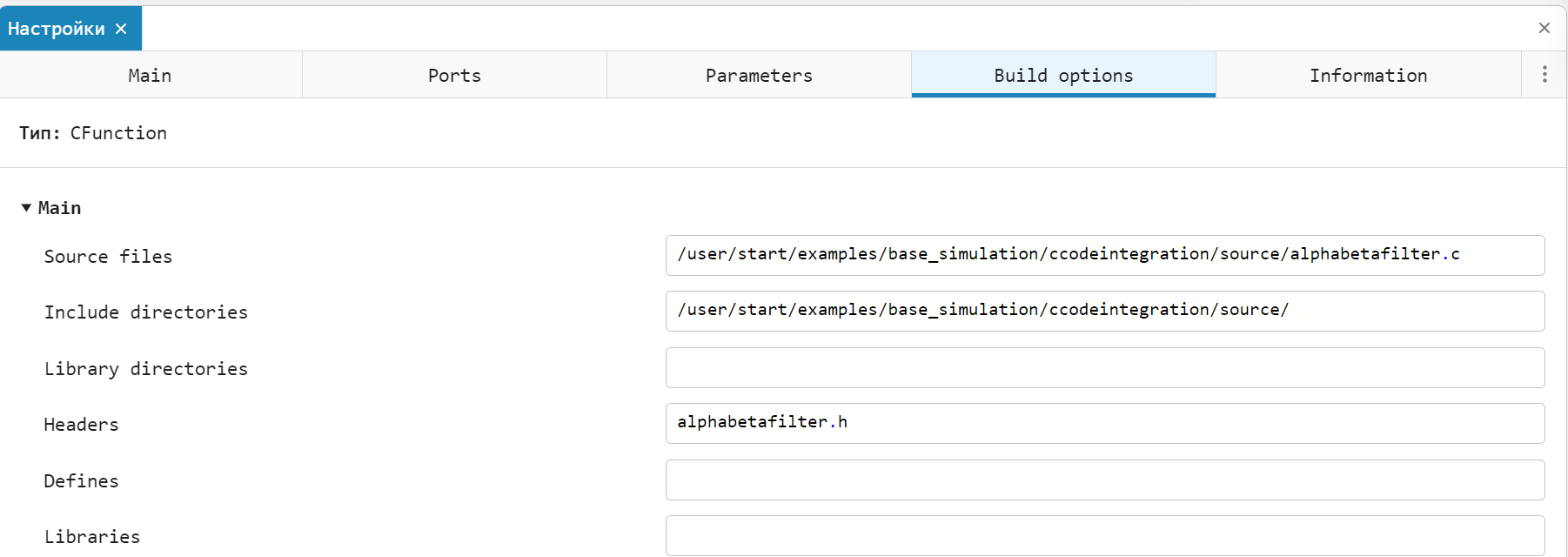

让我们来分析一下Filter 区块设置中Build options 标签的内容：


在该选项卡的行中：

*Source files - 连接的源代码文件alphabetafilter.c ； *Iinclude directories - 设置包含头文件的文件夹路径； *Headers - 连接的头文件alphabetafilter.h 。

在程序块设置的Ports 标签中，源代码变量与程序块的输入和输出端口相连Filter 。

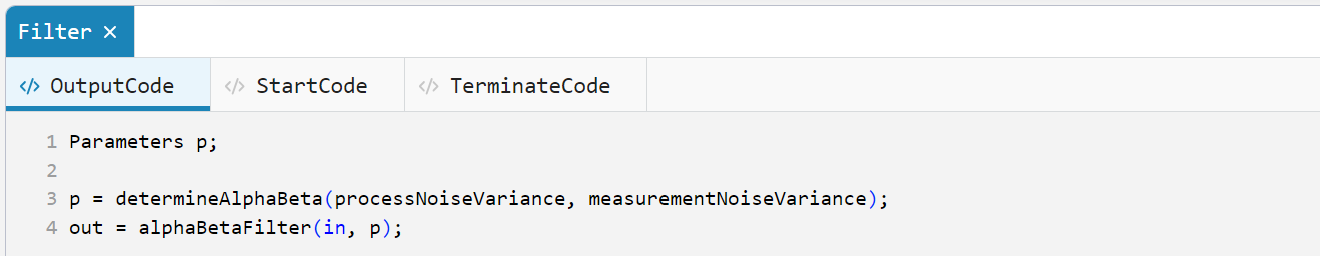

在Filter 程序块的源代码中，OutputCode 标签包含循环可执行代码：


在模型计算的每一步中，函数determineAlphaBeta() 和alphabetafilter() 被依次调用，之后滤波值被存储在变量out 中，与模块Filter 的输出端口x 相对应。

模拟开始

让我们模拟系统：

In [ ]:
cCodeIntegration_source = engee.load("$demoroot/models/cCodeIntegration_source.engee", force = true)
simulationResults_source = engee.run(cCodeIntegration_source)
Out[0]:
Dict{String, DataFrame} with 2 entries:
  "filtered" => 6001×2 DataFrame…
  "noisy"    => 6001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_source, force = true);

模拟结果

导入模拟结果：

In [ ]:
cCodeIntegration_source_noisy_t = simulationResults_source["noisy"].time;
cCodeIntegration_source_noisy_y = simulationResults_source["noisy"].value;
In [ ]:
cCodeIntegration_source_filtered_t = simulationResults_source["filtered"].time;
cCodeIntegration_source_filtered_y = simulationResults_source["filtered"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_source_noisy_t, cCodeIntegration_source_noisy_y, label = "Исходный сигнал")
plot!(cCodeIntegration_source_filtered_t, cCodeIntegration_source_filtered_y, label = "Отфильтрованный сигнал")
plot!(legend = :bottomright)

title!("Альфа-бета фильтр <br> (Интеграция внешнего исходного кода)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

整合静态和动态图书馆

任务说明

源代码通常不是明确提供的，而是作为静态或动态库的一部分。C API 库与外部源代码一样，可轻松集成到Engee模型中！

让我们使用MakeFile 从文件alphabetafilter.c 和alphabetafilter.h 编译一个静态 (alphabetafilter.a) 和动态 (alphabetafilter.so) 库。

文件Makefile 的内容：

all: alphabetafilter.a alphabetafilter.so

alphabetafilter.o: alphabetafilter.c
	$(CC) -c -fPIC $^ -o$@

alphabetafilter.a: alphabetafilter.o
	ar rcs $@$^

alphabetafilter.so: alphabetafilter.o
	$(CC) -shared$^ -o $@

清除：
	rm -f *.o *.a *.so

让我们开始编译库：

In [ ]:
run(`make -C $demoroot/source`)

make: Entering directory '/user/start/examples/base_simulation/ccodeintegration/source'
cc -c -fPIC alphabetafilter.c -o alphabetafilter.o
ar rcs alphabetafilter.a alphabetafilter.o
cc -shared alphabetafilter.o -o alphabetafilter.so
make: Leaving directory '/user/start/examples/base_simulation/ccodeintegration/source'
Out[0]:
Process(`make -C /user/start/examples/base_simulation/ccodeintegration/source`, ProcessExited(0))

将静态库和动态库整合到我们的 Engee 模型中。

静态库：分析模型

从结构上看，模型cCodeIntegration_library_static.engee 与之前考虑的cCodeIntegration_source.engee 没有区别；只有Filter 块设置的Build options 选项卡上的指令不同。让我们来分析一下它的内容：

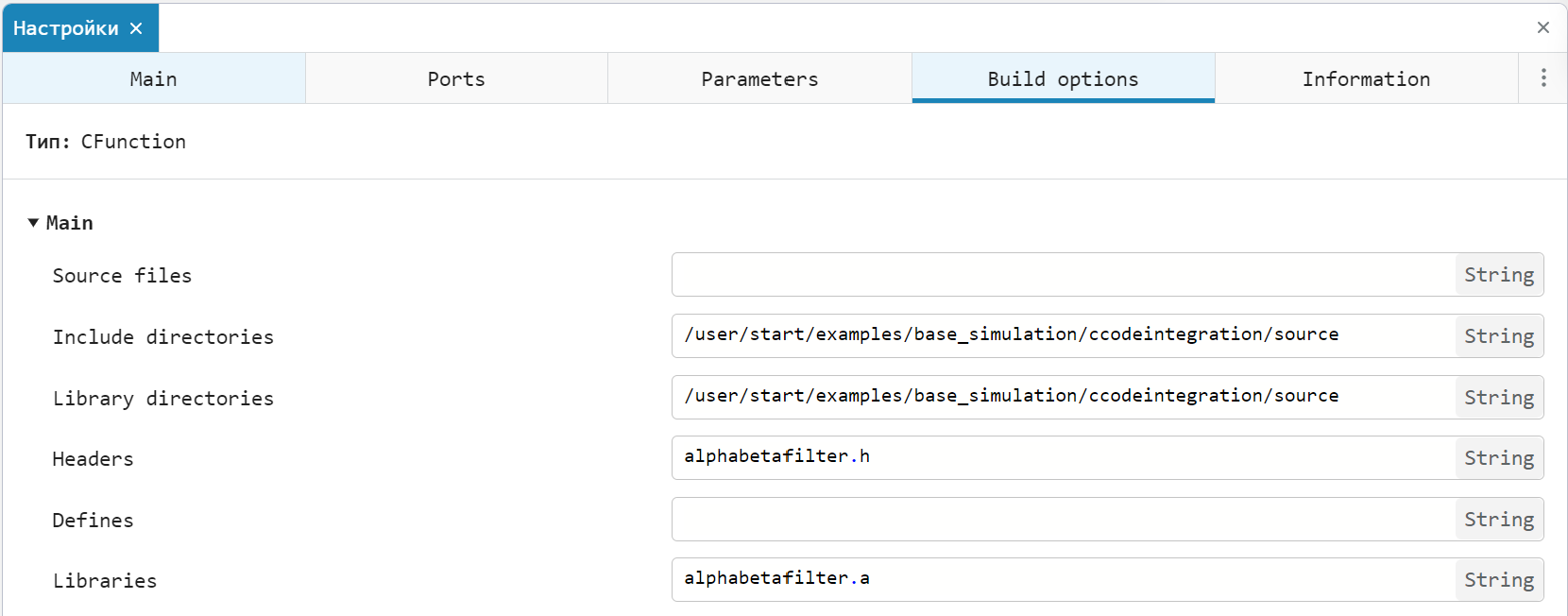

这里定义了以下结构选项：

*Include directories - 指定包含头文件的文件夹路径； *Library directories - 设置包含静态库的文件夹路径； *Headers - 连接头文件alphabetafilter.h ； *Libraries - 连接静态库alphabetafilter.a 。

静态库：开始模拟

让我们模拟系统：

In [ ]:
cCodeIntegration_library_static = engee.load("$demoroot/models/cCodeIntegration_library_static.engee", force = true)
simulationResults_library_static = engee.run(cCodeIntegration_library_static)
Out[0]:
Dict{String, DataFrame} with 2 entries:
  "filtered" => 6001×2 DataFrame…
  "noisy"    => 6001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_library_static, force = true);

静态库：建模结果

导入模拟结果

In [ ]:
cCodeIntegration_library_static_noisy_t = simulationResults_library_static["noisy"].time;
cCodeIntegration_library_static_noisy_y = simulationResults_library_static["noisy"].value;
In [ ]:
cCodeIntegration_library_static_filtered_t = simulationResults_library_static["filtered"].time;
cCodeIntegration_library_static_filtered_y = simulationResults_library_static["filtered"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_library_static_noisy_t, cCodeIntegration_library_static_noisy_y, label = "Исходный сигнал")
plot!(cCodeIntegration_library_static_filtered_t, cCodeIntegration_library_static_filtered_y, label = "Отфильтрованный сигнал")
plot!(legend = :bottomright)

title!("Альфа-бета фильтр <br> (Интеграция статической библиотеки)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

动态库：模型分析

从结构上看，模型cCodeIntegration_library_dynamic.engee 与之前的cCodeIntegration_source.engee 没有区别；只有Filter 块设置的Build options 选项卡上的指令不同。让我们来分析一下它的内容：

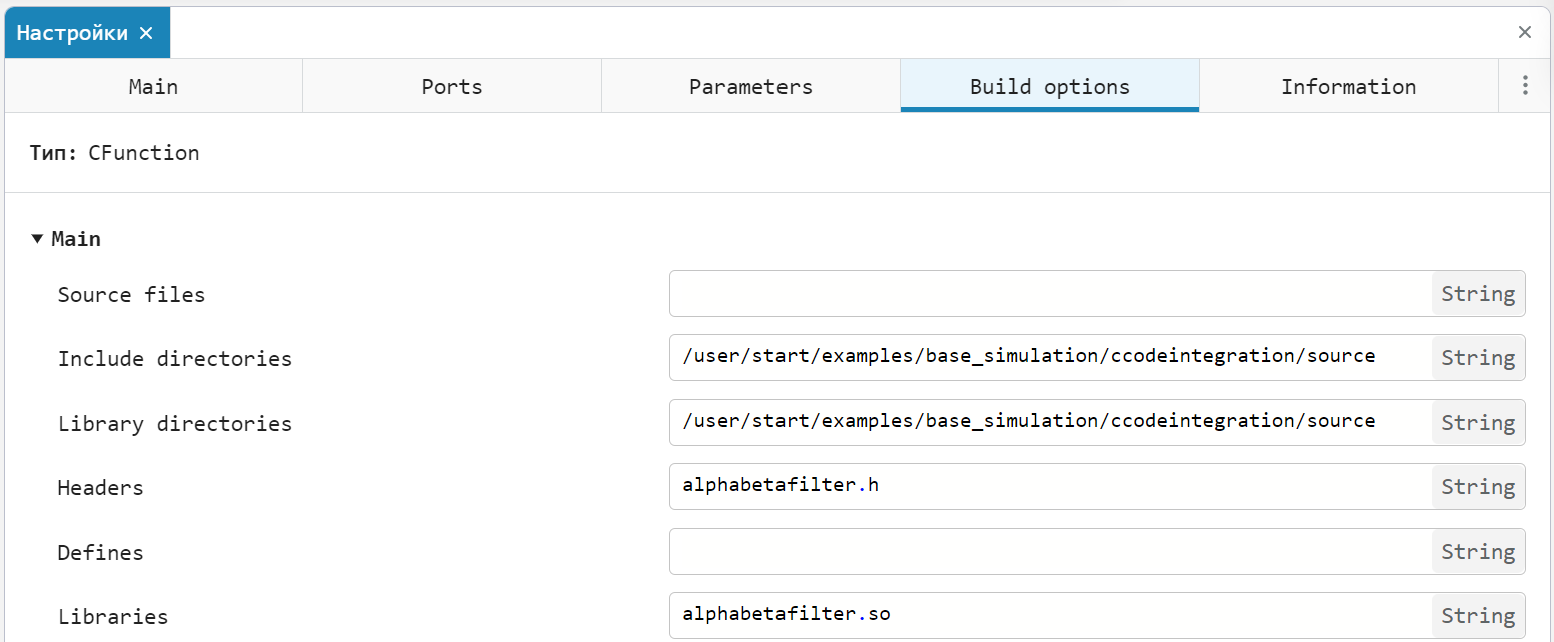

这里定义了以下结构选项：

*Include directories - 指定包含头文件的文件夹路径； *Library directories - 设置包含动态链接库的文件夹路径； *Headers - 连接头文件alphabetafilter.h ； *Libraries - 连接的动态链接库alphabetafilter.so 。

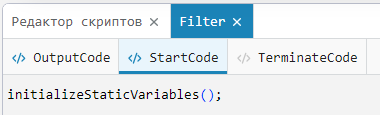

在Filter 块源代码编辑器的开始代码选项卡中，函数initializeStaticVariables() 被调用：


函数initializeStaticVariables() 在文件alphabetafilter.h 中声明，用于初始化动态链接库中使用的静态变量xk_1 和vk_1 。这是必要的，这样在重新启动仿真时，变量不会保存上次计算的值，而是重置为初始值 （在本例中为0 ）。

动态库：运行模拟

让我们模拟一下系统：

In [ ]:
cCodeIntegration_library_dynamic = engee.load("$demoroot/models/cCodeIntegration_library_dynamic.engee", force = true)
simulationResults_library_dynamic = engee.run(cCodeIntegration_library_dynamic)
Out[0]:
Dict{String, DataFrame} with 2 entries:
  "filtered" => 6001×2 DataFrame…
  "noisy"    => 6001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_library_dynamic, force = true);

动态图书馆：建模结果

导入模拟结果

In [ ]:
cCodeIntegration_library_dynamic_noisy_t = simulationResults_library_dynamic["noisy"].time;
cCodeIntegration_library_dynamic_noisy_y = simulationResults_library_dynamic["noisy"].value;
In [ ]:
cCodeIntegration_library_dynamic_filtered_t = simulationResults_library_dynamic["filtered"].time;
cCodeIntegration_library_dynamic_filtered_y = simulationResults_library_dynamic["filtered"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_library_dynamic_noisy_t, cCodeIntegration_library_dynamic_noisy_y, label = "Исходный сигнал")
plot!(cCodeIntegration_library_dynamic_filtered_t, cCodeIntegration_library_dynamic_filtered_y, label = "Отфильтрованный сигнал")
plot!(legend = :bottomright)

title!("Альфа-бета фильтр <br> (Интеграция динамической библиотеки)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

问题陈述

让我们从 Simulink 模型alphabetafilter.slx 生成 C 代码，并将其集成到我们的 Engee 模型cCodeIntegration_cg_simulink.engee 中。

实现阿尔法-贝塔滤波器的模型alphabetafilter.slx 是在Simulink中由简单模块构建的，由子系统determineAlphaBeta 和filterInputSignal 组成。

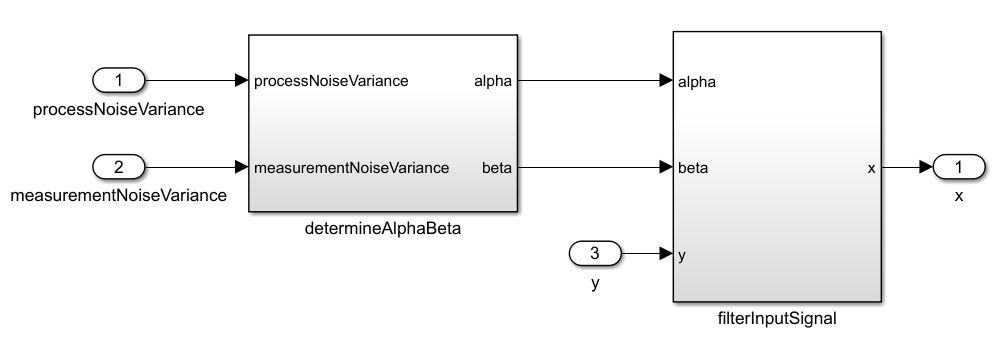

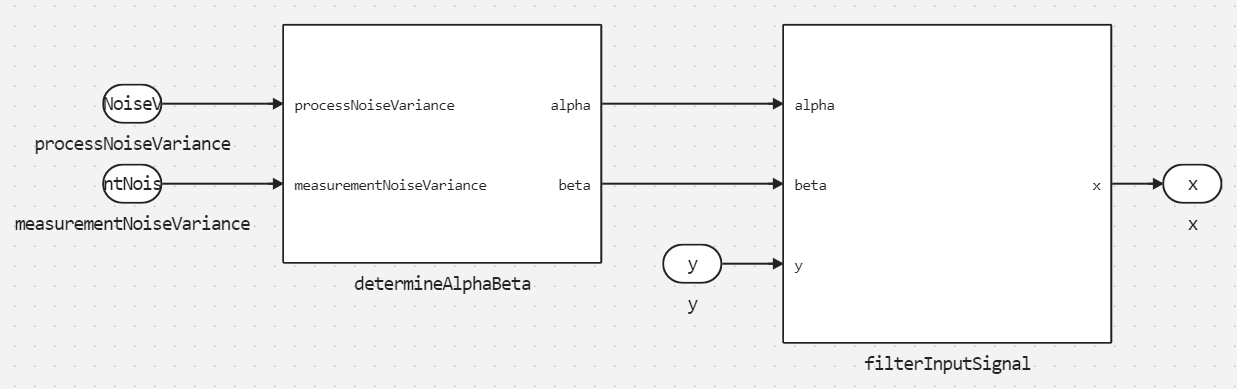

模型的顶层：

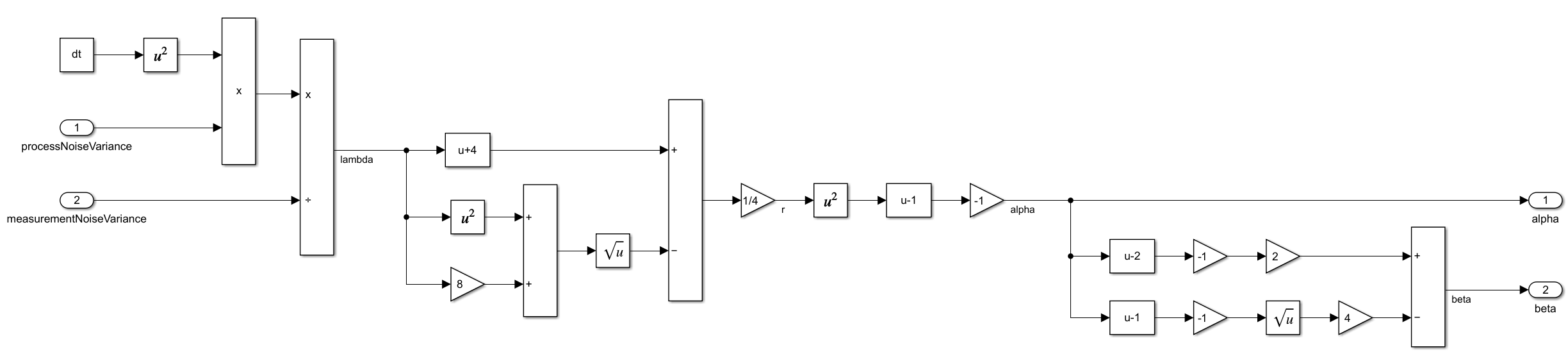

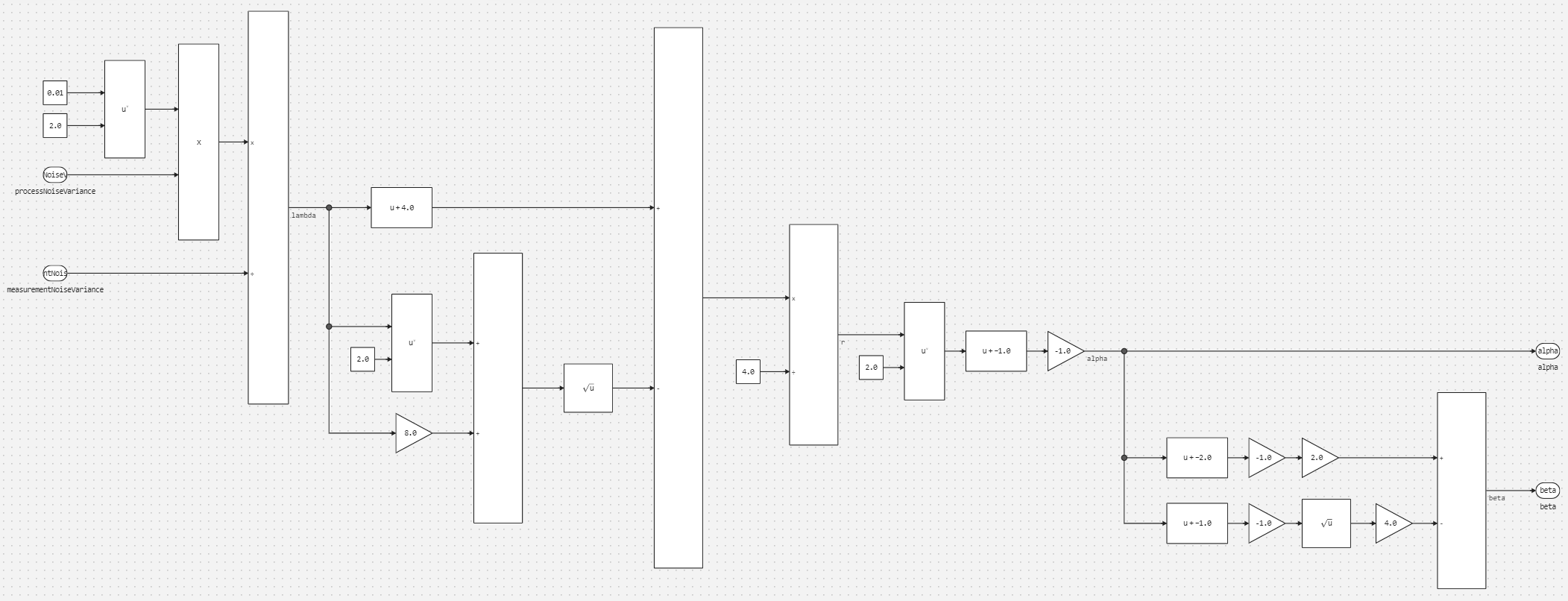

子系统determineAlphaBeta ：

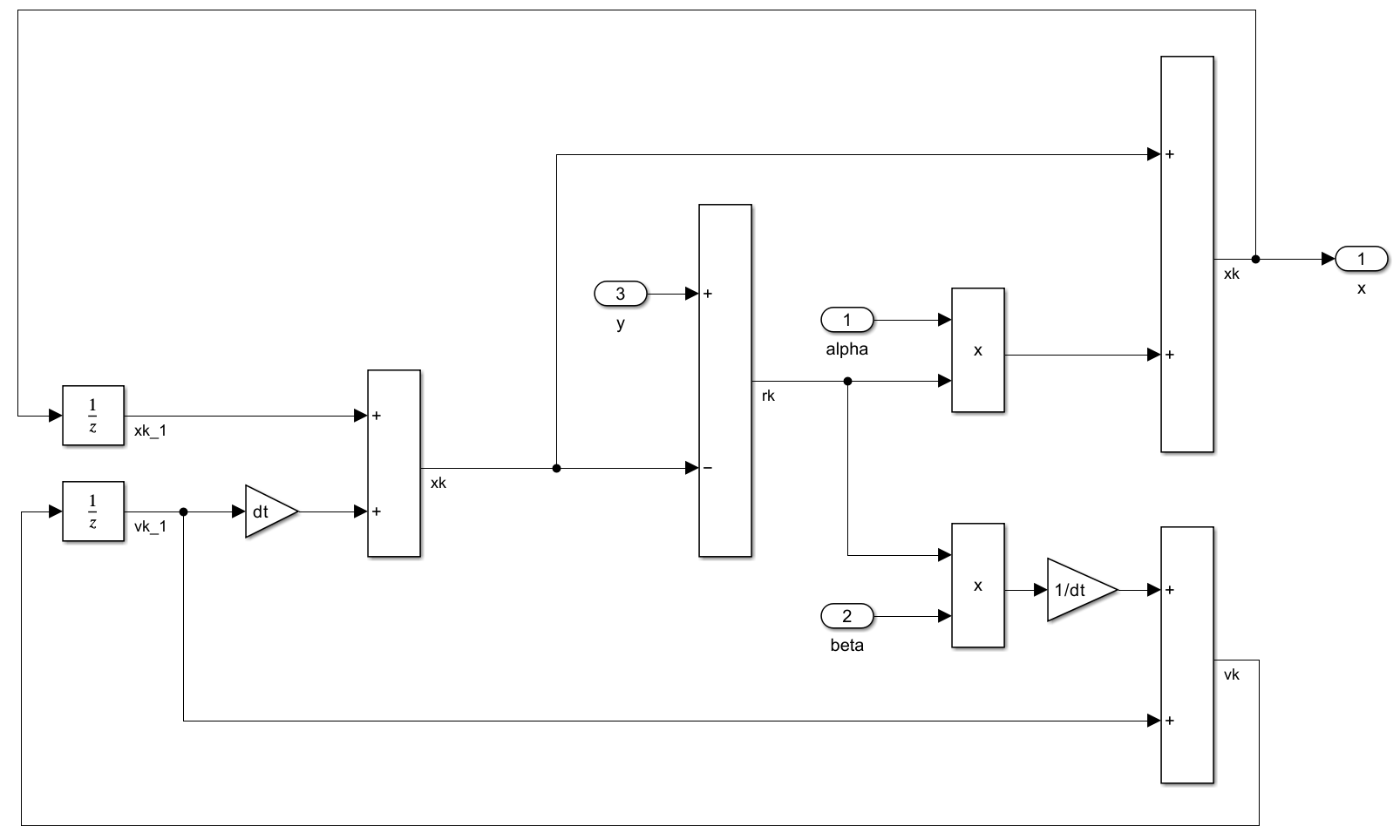

子系统filterInputSignal ：


让我们使用Simulink 嵌入式编码器生成代码：

In [ ]:
cgPath = joinpath(demoroot,"cg/simulink")
cgModel = joinpath(demoroot,"cg/simulink/alphabetafilter")

mat"""
model = load_system($cgModel);
path = $cgPath;

set_param(0, 'CacheFolder', path)
set_param(0, 'CodeGenFolder', path)

slbuild(model)

set_param(0, 'CacheFolder', '')
set_param(0, 'CodeGenFolder', '')
"""

>> >> >> >> >> >> >> >> >> ### Starting build procedure for: alphabetafilter
### Generating code and artifacts to 'Model specific' folder structure
### Generating code into build folder: /user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw
### Invoking Target Language Compiler on alphabetafilter.rtw
### Using System Target File: /matlab/rtw/c/ert/ert.tlc
### Loading TLC function libraries
.......
### Generating TLC interface API for custom data
.
### Initial pass through model to cache user defined code
### Caching model source code
...................................
### Writing header file alphabetafilter_types.h
.
### Writing header file alphabetafilter.h
### Writing header file rtwtypes.h
### Writing source file alphabetafilter.c
### Writing header file alphabetafilter_private.h
### Writing source file alphabetafilter_data.c
.
### Writing source file ert_main.c
### TLC code generation complete (took 18.076s).
[Warning: P-code file /matlab/toolbox/coder/simulinkcoder_core/addStandardInfo.p
is older than source code file
/matlab/toolbox/coder/simulinkcoder_core/addStandardInfo.m.
/matlab/toolbox/coder/simulinkcoder_core/addStandardInfo.p may be obsolete and
may need to be regenerated.
Type "help pcode" for information about generating P-code.]
### Saving binary information cache.
### Using toolchain: GNU gcc/g++ | gmake (64-bit Linux)
### Creating '/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw/alphabetafilter.mk' ...
### Building 'alphabetafilter': "/matlab/bin/glnxa64/gmake"  -f alphabetafilter.mk all
gcc -c -fwrapv -fPIC -O0 -msse2 -DCLASSIC_INTERFACE=0 -DALLOCATIONFCN=0 -DTERMFCN=1 -DONESTEPFCN=1 -DMAT_FILE=0 -DMULTI_INSTANCE_CODE=0 -DINTEGER_CODE=0 -DMT=0  -DTID01EQ=0 -DMODEL=alphabetafilter -DNUMST=1 -DNCSTATES=0 -DHAVESTDIO -DMODEL_HAS_DYNAMICALLY_LOADED_SFCNS=0 -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw -I/matlab/extern/include -I/matlab/simulink/include -I/matlab/rtw/c/src -I/matlab/rtw/c/src/ext_mode/common -I/matlab/rtw/c/ert -o "alphabetafilter.o" "/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw/alphabetafilter.c"
gcc -c -fwrapv -fPIC -O0 -msse2 -DCLASSIC_INTERFACE=0 -DALLOCATIONFCN=0 -DTERMFCN=1 -DONESTEPFCN=1 -DMAT_FILE=0 -DMULTI_INSTANCE_CODE=0 -DINTEGER_CODE=0 -DMT=0  -DTID01EQ=0 -DMODEL=alphabetafilter -DNUMST=1 -DNCSTATES=0 -DHAVESTDIO -DMODEL_HAS_DYNAMICALLY_LOADED_SFCNS=0 -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw -I/matlab/extern/include -I/matlab/simulink/include -I/matlab/rtw/c/src -I/matlab/rtw/c/src/ext_mode/common -I/matlab/rtw/c/ert -o "alphabetafilter_data.o" "/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw/alphabetafilter_data.c"
gcc -c -fwrapv -fPIC -O0 -msse2 -DCLASSIC_INTERFACE=0 -DALLOCATIONFCN=0 -DTERMFCN=1 -DONESTEPFCN=1 -DMAT_FILE=0 -DMULTI_INSTANCE_CODE=0 -DINTEGER_CODE=0 -DMT=0  -DTID01EQ=0 -DMODEL=alphabetafilter -DNUMST=1 -DNCSTATES=0 -DHAVESTDIO -DMODEL_HAS_DYNAMICALLY_LOADED_SFCNS=0 -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink -I/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw -I/matlab/extern/include -I/matlab/simulink/include -I/matlab/rtw/c/src -I/matlab/rtw/c/src/ext_mode/common -I/matlab/rtw/c/ert -o "ert_main.o" "/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter_ert_rtw/ert_main.c"
### Creating standalone executable ../alphabetafilter ...
g++  -o ../alphabetafilter alphabetafilter.o alphabetafilter_data.o ert_main.o
### Created: ../alphabetafilter
### Successfully generated all binary outputs.
gmake: Nothing to be done for `all'.
### Successful completion of build procedure for: alphabetafilter
### Simulink cache artifacts for 'alphabetafilter' were created in '/user/start/examples/base_simulation/ccodeintegration/cg/simulink/alphabetafilter.slxc'.

Build Summary

Top model targets built:

Model            Action                        Rebuild Reason
=================================================================================================
alphabetafilter  Code generated and compiled.  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 46.583s

模型分析

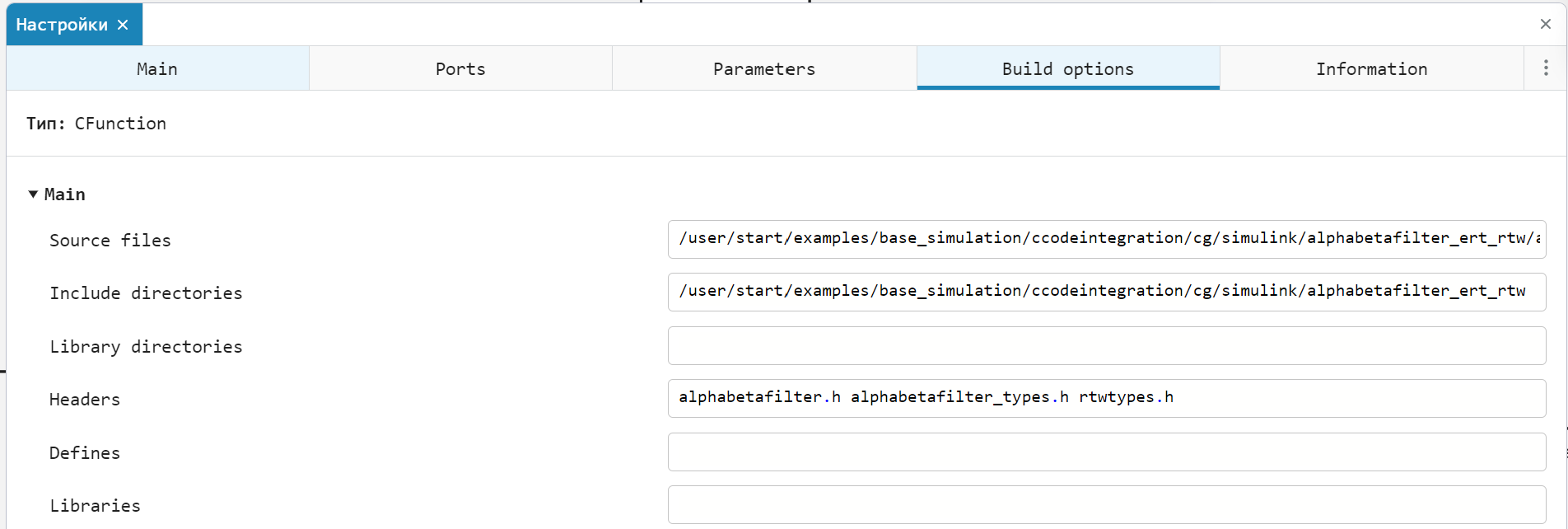

从结构上看，模型cCodeIntegration_cg_simulink.engee 与之前考虑的cCodeIntegration_source.engee 并无不同；只有Filter 块设置的Build options 选项卡上的指令不同。让我们来分析一下它的内容：


这里定义了以下结构选项：

*Source files - 连接源代码文件alphabetafilter.c 和alphabetafilter_data.c ； *Include directories - 设置包含头文件的文件夹路径； *Headers - 连接头文件alphabetafilter.h 、alphabetafilter_types.h 和rtwtypes.h 。

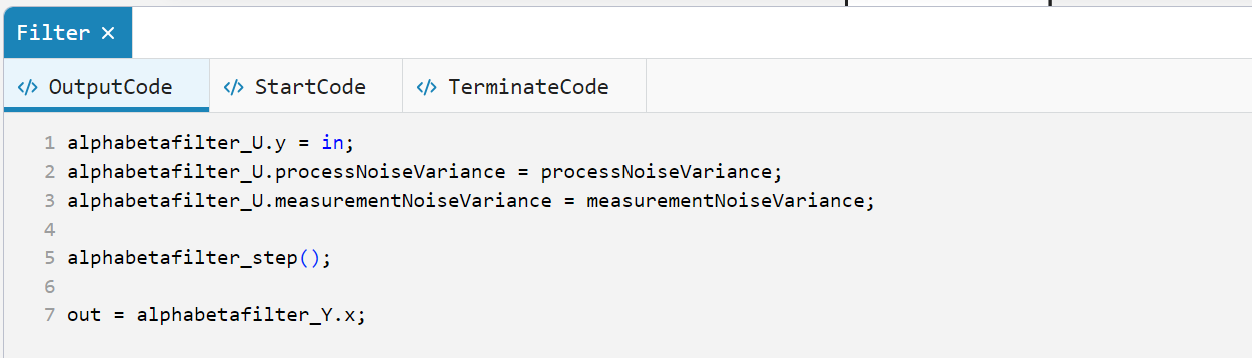

可循环执行的代码位于Filter 块源代码编辑器的Output code 选项卡上：


模型的每一步都要进行计算：

  • 使用变量in 、processNoiseVariance 和measurementNoiseVariance （输入信号）对结构alphabetafilter_U 进行初始化；

  • 调用函数alphabetafilter_step() ；

  • 将存储在结构alphabetafilter_Y 中的结果x （输出信号）赋值给变量out 。

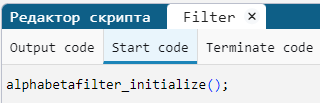

在Filter 块源代码编辑器的开始代码选项卡中，函数alphabetafilter_initialize() 被调用：

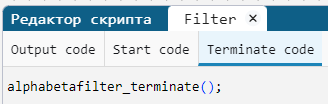

在Filter 程序块源代码编辑器的终止代码选项卡中，函数alphabetafilter_terminate() 被调用：


模拟开始

让我们模拟系统：

In [ ]:
cCodeIntegration_cg_simulink = engee.load("$demoroot/models/cCodeIntegration_cg_simulink.engee", force = true)
simulationResults_cg_simulink = engee.run(cCodeIntegration_cg_simulink)
Out[0]:
Dict{String, DataFrame} with 2 entries:
  "filtered" => 6001×2 DataFrame…
  "noisy"    => 6001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_cg_simulink, force = true);

模拟结果

导入模拟结果：

In [ ]:
cCodeIntegration_cg_simulink_noisy_t = simulationResults_cg_simulink["noisy"].time;
cCodeIntegration_cg_simulink_noisy_y = simulationResults_cg_simulink["noisy"].value;
In [ ]:
cCodeIntegration_cg_simulink_filtered_t = simulationResults_cg_simulink["filtered"].time;
cCodeIntegration_cg_simulink_filtered_y = simulationResults_cg_simulink["filtered"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_cg_simulink_noisy_t, cCodeIntegration_cg_simulink_noisy_y, label = "Исходный сигнал")
plot!(cCodeIntegration_cg_simulink_filtered_t, cCodeIntegration_cg_simulink_filtered_y, label = "Отфильтрованный сигнал")
plot!(legend = :bottomright)

title!("Альфа-бета фильтр <br> (Интеграция кода, сгенерированного из модели Simulink)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

整合 Engee 模型生成的代码

任务声明

让我们从模型 Engeealphabetafilter.engee 生成 C 代码，该代码由简单的块构建，实现了阿尔法-贝塔滤波器，并将其集成到我们的模型 EngeecCodeIntegration_cg_engee.engee 中。

模型的顶层：


子系统determineAlphaBeta ：


子系统filterInputSignal ：


让我们使用 Engee 代码生成器生成代码：

In [ ]:
engee.generate_code("$demoroot/cg/engee/alphabetafilter.engee", "$demoroot/cg/engee/alphabetafilter_cg")

[ Info: Generated code and artifacts: /user/start/examples/base_simulation/ccodeintegration/cg/engee/alphabetafilter_cg

模型分析

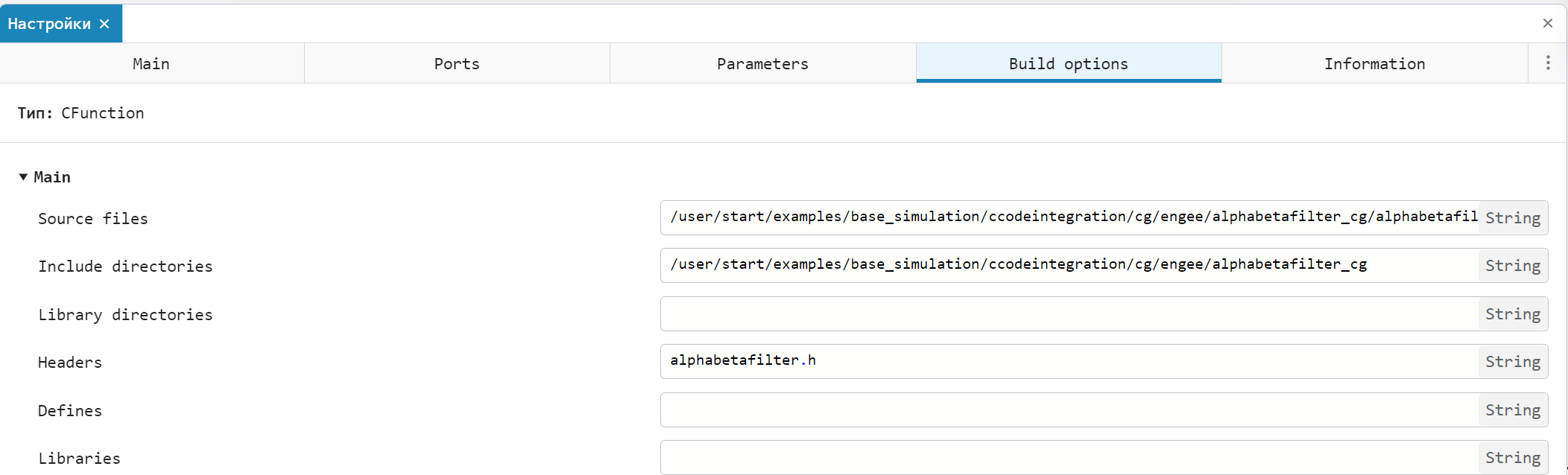

从结构上看，模型cCodeIntegration_cg_engee.engee 与之前考虑的cCodeIntegration_source.engee 没有区别；只有Filter 块设置的Build options 选项卡上的指令不同。让我们来分析一下它的内容：


这里定义了以下结构选项：

*Source files - 连接源代码文件alphabetafilter.c ； *Include directories - 设置包含头文件的文件夹路径； *Headers - 连接的头文件alphabetafilter.h 。

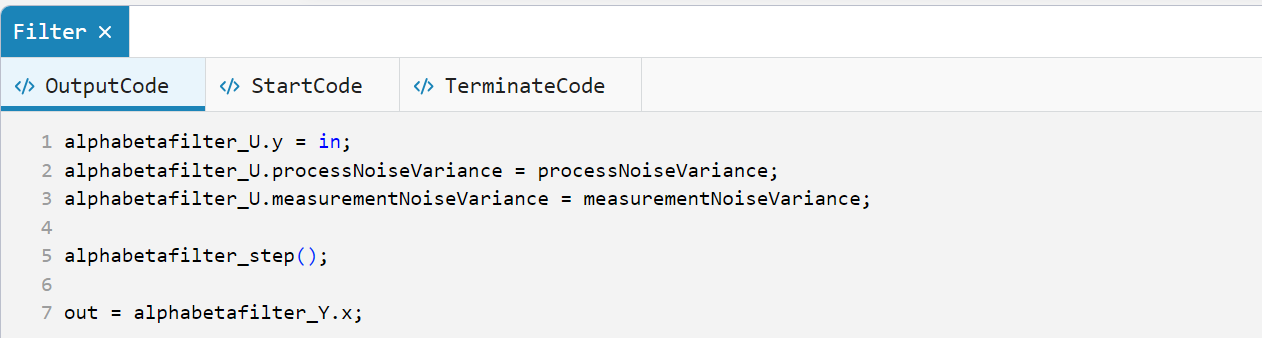

可循环执行的代码位于Filter 块源代码编辑器的Output code 选项卡上：


模型的每一步都要进行计算：

  • 使用变量in 、processNoiseVariance 和measurementNoiseVariance （输入信号）对结构alphabetafilter_U 进行初始化；

  • 调用函数alphabetafilter_step() ；

  • 将存储在结构alphabetafilter_Y 中的结果x （输出信号）赋值给变量out 。

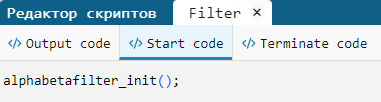

在Filter 块源代码编辑器的开始代码选项卡中，函数alphabetafilter_init() 被调用：

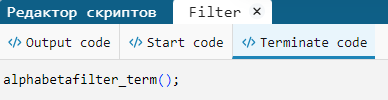

在Filter 程序块源代码编辑器的终止代码选项卡中，函数alphabetafilter_term() 被调用：


模拟开始

让我们模拟系统：

In [ ]:
cCodeIntegration_cg_engee = engee.load("$demoroot/models/cCodeIntegration_cg_engee.engee", force = true)
simulationResults_cg_engee = engee.run(cCodeIntegration_cg_engee)
Out[0]:
Dict{String, DataFrame} with 2 entries:
  "filtered" => 6001×2 DataFrame…
  "noisy"    => 6001×2 DataFrame…

关闭模型

In [ ]:
engee.close(cCodeIntegration_cg_engee, force = true);

模拟结果

导入模拟结果：

In [ ]:
cCodeIntegration_cg_engee_noisy_t = simulationResults_cg_engee["noisy"].time;
cCodeIntegration_cg_engee_noisy_y = simulationResults_cg_engee["noisy"].value;
In [ ]:
cCodeIntegration_cg_engee_filtered_t = simulationResults_cg_engee["filtered"].time;
cCodeIntegration_cg_engee_filtered_y = simulationResults_cg_engee["filtered"].value;

绘制图表

In [ ]:
plot(cCodeIntegration_cg_engee_noisy_t, cCodeIntegration_cg_engee_noisy_y, label = "Исходный сигнал")
plot!(cCodeIntegration_cg_engee_filtered_t, cCodeIntegration_cg_engee_filtered_y, label = "Отфильтрованный сигнал")
plot!(legend = :bottomright)

title!("Альфа-бета фильтр <br> (Интеграция кода, сгенерированного из модели Engee)")
xlabel!("Время, [с]")
ylabel!("Амплитуда")
Out[0]:

结论

本例演示了使用C 功能块的功能，以及将 C 代码集成到Engee模型中的不同方法：

  1. 集成外部源代码； 2；
  2. 集成静态和动态库； 3；
  3. 集成从Simulink模型生成的代码；
  4. 整合从Engee模型生成的代码。

示例中使用的块
