用 LaTeX 格式化 Engee 脚本¶
本例提供了文档标记语言$\LaTeX{}$ 中的一组命令,通过这些命令,您可以在用户交互式脚本 Engee 中以方便、可展示的方式格式化数学表达式、文本和图形。
在Engee中布局脚本时,您应注意嵌入字符串的表达式中数学符号的显示,例如:$\int \frac{1}{\sigma {\sqrt {2\pi }}}\,e^{-{(x-\mu )^{2}/2\sigma ^{2}}}\;dx$ ,可能与从字符串中切换出来的符号显示不同:$$$int \frac{1}{\sigma {\sqrt {2\pi }}}},e^{-{(x-\mu )^{2}/2\sigma ^{2}}}}\;dx$$$$.
$\LaTeX{}$ 示例中的命令列表并不详尽。
1.标志和符号¶
1.1 数字系统¶
自然数 $\mathbb N$
自然,带零 $\mathbb N_0$
平原 $\mathbb P$
整块 $\mathbb Z$
合理 $\mathbb Q$
代数 $\overline{\mathbb Q}$,$\mathbb A$
无理 $\mathbb I$
真实 $\mathbb R$
复杂 $\mathbb C$
四元数 $\mathbb H$
八正数(卡利数) $\mathbb O$
雪松数 $\mathbb S$
1.2 希腊字母¶
$A\ \alpha$
$B\ \beta$
$\Gamma\ \gamma$
$\Delta\ \delta$
$E\ \epsilon\ \varepsilon$
$Z\ \zeta$
$H\ \eta$
$\Theta\ \theta\ \vartheta$
$I\ \iota$
$K\ \kappa\ \varkappa$
$\Lambda\ \lambda$
$M\ \mu$
$N\ \nu$
$\Xi\ \xi$
$O\ o$
$\Pi\ \pi\ \varpi$
$P\ \rho\ \varrho$
$\Sigma\ \sigma\ \varsigma$
$T\ \tau$
$\Upsilon\ \upsilon$
$\Phi\ \phi\ \varphi$
$X\ \chi$
$\Psi\ \psi$
$\Omega\ \omega$
1.3 多点和矩阵¶
底部的多个点
$k = 1, 2, \dots, n-1$
$k = 1, 2, \ldots, n-1$
居中的圆点
$k = 1, 2, \cdots, n-1$
垂直虚线
$\vdots$
对角线标点符号
$\ddots$
矩阵
$\begin{matrix} x_{11} & x_{12} & x_{13} \\ x_{21} & x_{22} & x_{23} \\ x_{31} & x_{32} & x_{33} \\ \end{matrix}$
$M = \left[ \begin{matrix} x_{11} & x_{12} & x_{13} \\ x_{21} & x_{22} & x_{23} \\ x_{31} & x_{32} & x_{33} \\ \end{matrix} \right]$
$A_{m,n} = \begin{pmatrix} a_{1,1} & a_{1,2} & \cdots & a_{1,n} \\ a_{2,1} & a_{2,2} & \cdots & a_{2,n} \\ \vdots & \vdots & \ddots & \vdots \\ a_{m,1} & a_{m,2} & \cdots & a_{m,n} \end{pmatrix}$
1.4 支架、塞子¶
水平支架
$\underbrace{1+2+\ldots+x}_{n} \quad$
$\overbrace{1+2+\ldots+x}^{n}$
括号
$(\frac{A^2}{B_i})$
$\Bigg( \bigg( \Big( \big( \, ( \quad ) \, \big) \Big) \bigg) \Bigg)$
自动缩放括号
$\left( \frac{A^2}{B_i} \right)$
括号
$\Bigg\{ \bigg\{ \Big\{ \big\{ \{ \quad \} \big\} \Big\} \bigg\} \Bigg\}$
方括号
$\Bigg[ \bigg[ \Big[ \big[ \, [ \quad ] \, \big] \Big] \bigg] \Bigg]$
角括号
$\Bigg\langle \bigg\langle \Big\langle \big\langle \langle \quad \rangle \big\rangle \Big\rangle \bigg\rangle \Bigg\rangle$
直支架
$\Bigg| \bigg| \Big| \big| | \quad | \big| \Big| \bigg| \Bigg|$
双直托架
$\Bigg\| \bigg\| \Big\| \big\| \| \quad \| \big\| \Big\| \bigg\| \Bigg\|$
1.5 指数和重音符号¶
缩写
$x_{i^2}$
指数和学位
$x_{i_n^2}^{n_2^i}$
普通重点
$\hat{x}, \check{x}, \tilde{x}, \acute{x}, \grave{x}$
$\dot{x}, \ddot{x}, \breve{x}, \bar{x}, \vec{x}$
宽大的重音
$\widehat{xyz}, \widetilde{xyz}$
$\overrightarrow{AB}$
1.6 其他¶
希伯来文符号
$\aleph, \, \beth, \, \gimel$
普朗克还原常数(狄拉克常数)
$\hbar = 1,054571800(13) \times 10^{-34} \ Дж \cdot с$
本例中没有给出的一些更具体的符号,可以在Engee的文档中找到。
算术和初等代数¶
不相等
$a \ne b$
$a \neq b$
近似平等
$x \approx y$
特性
$m \equiv n$
相称性
$x \sim y$
$x \propto y$
给或不给
$\pm$
负加
$\mp$
金额
$\sum _{i=1} ^{n} x_i$
$\sum \limits _{i=1} ^{n} x_i$
点的乘积
$a \cdot b$
向量与矩阵的乘积
$A \times B$
张量积
$A \otimes B$
元素积
$A \odot B$
工作
$\prod \limits ^{n} _{i=0} x_i$
分数
$\frac{3}{4}$
$T = T_0 {g H \over {g_0 H_0}}$
奥贝卢斯
$\div$
平方根
$i = \sqrt{-1}$
n 次方根
$\sqrt[n]{a+b}$
高程
$x^{n_0}$
无穷大
$\infty$
实际部分
$\Re(z)$
虚部
$\Im(z)$
3. 集合论¶
空集
$\emptyset$,
$\varnothing$
属于$n \in \mathbb C$ 不属于$n \notin \mathbb C$
子集
$A \subseteq B$
$A \subset B$
超级组
$A \supseteq B$
$A \supset B$
自己的子集
$A \subsetneq B$
特征集
$A \supsetneq B$
联盟
$A \cup B$
交叉点
$A \cap B$
集差
$A \setminus B$
功能
$f:X \to Y$
显示屏
$f:x \mapsto f(x)$
4.比较和数理逻辑¶
小于或等于
$A \leq B$
$A \leqslant B$
大于或等于
$A \geq B$
$A \geqslant B$
少了很多
$A \ll B$
多得多
$A \gg B$
含义
$A \Rightarrow B$
$A \rightarrow B$
$A \supset B$
等效
$A \Leftrightarrow B$
普遍性量词("对每个人......")
$\forall n \in \mathbb{N}$
存在的量词
$\exists z \in \mathbb{Z} \quad$ ("存在......")
$\nexists z \in \mathbb{Z} \quad$ (不存在......")。
定义
$x:=y$
$P :\Leftrightarrow Q$
$P \stackrel{\rm{def}}{=} Q$
否定式 "NOT"。
$\bar{A}$
$\lnot A$
$\neg A$
或析取
$A \lor B$
$A \vee B$
"和 "连接
$A \land B$
$A \wedge B$
析取的否定(皮尔斯箭头) OR-NE
$A \downarrow B$
连词的否定(谢弗笔)"AND-NE"
$A | B$
$A \uparrow B$
"排除或"
$A \oplus B$
5.三角和几何¶
5.1 符号¶
角度
$\angle ABC$
垂直
$AB \bot CD$
平行
$AB \parallel CD$
比例
$AB \sim CD$
$AB \propto CD$
格拉达斯
$\alpha = 90^\circ$
矢量
$\vec a$
$\overrightarrow{AB}$
5.2 功能¶
正弦波
$\sin{\frac{\pi}{2}}$
余弦
$\cos{\frac{\pi}{2}}$
正切
$\tan{\frac{\pi}{2}}$
余切
$\cot{\frac{\pi}{2}}$
圆弧
$\arcsin{\frac{\sqrt{3}}{2}}$
Arccosine
$\arccos{\frac{\sqrt{3}}{2}}$
正余弦
$\arctan{\frac{\sqrt{2}}{2}}$
Sekans
$\sec{\alpha}$
Cosecans
$\csc{\alpha}$
5.3 双曲函数¶
双曲正弦
$\sinh{x}$
双曲余弦
$\cosh{x}$
双曲正切
$\tanh{x}$
双曲正切
$\coth{x}$
6.数学分析¶
不定积分(一段内)
$\int f(x) dx$
未定义积分(关闭)
$$\int f(x) dx$$
定积分(段落内)
$\int_{a}^{b}f(x)dx$
$\int\limits_{a}^{b}f(x)dx$
二重积分、三重积分
$\iint f(x) dx$
$\iiint f(x) dx$
封闭轮廓上的积分
$\oint dl$
偏导数
${\partial\over{\partial y}}f(x)$
极限
$\lim \limits_{x \to \infty} f(x) = 0$
最大值、最小值
$\max X$
$\min X$
最高、最低
$\sup X$
$\inf X$
纳布拉运算符(汉密尔顿运算符)
$\nabla = \frac{\partial}{\partial x} \vec \imath +\frac{\partial}{\partial y} \vec \jmath + \frac{\partial}{\partial z} \vec k$

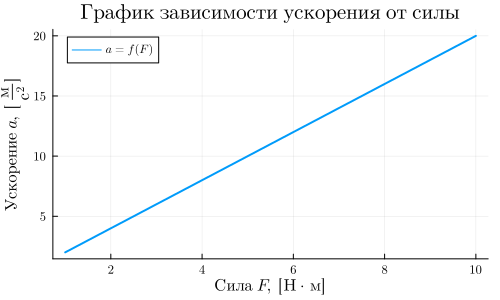

7. 图中的$\LaTeX{}$¶
使用LaTeXStrings.jl
库,您可以在标记$\LaTeX{}$ 中简化图表中标签和符号的设计。
using Plots, LaTeXStrings
gr(size=([500, 300]))
default(fontfamily="Computer Modern", linewidth=2, framestyle=:nothing, grid=true)
F = collect(1:10);
m = 2;
a = F.*m;
Plots.plot(F, a, label = L"a=f(F)", legend = :topleft)
xlabel!(L"Сила\ F,\ [Н \cdot м]")
ylabel!(L"Ускорение\ a,\ [\frac{м}{с^2}]")
title!(L"График\ зависимости\ ускорения\ от\ силы")
要了解$\LaTeX{}$ 中Engee图表布局的更多信息,请参阅文档。
8.格式化¶
8.1 空间¶
$Текст и формула без пробелов.$ $f(x)=x^2+3x+2$
$Пробелы\ как\ в\ тексте.$ $f(x)=x^2\ +\ 3x\ +\ 2$
$Пробелы,\qquad эквивалентные\qquad двойному\qquad размеру\qquad шрифта.\qquad(36\qquad mu)$ $f(x)=x^2\qquad +\qquad 3x\qquad +\qquad 2$
$Пробелы,\quad эквивалентные\quad размеру\quad шрифта.\quad(18\quad mu)$ $f(x)=x^2\quad +\quad 3x\quad +\quad 2$
$Пробелы,\; эквивалентные\; \frac{5}{18}\; размера \;шрифта.\; (5\; mu)$ $f(x)=x^2\; +\; 3x\; +\; 2$
$Пробелы,\: эквивалентные\: \frac{4}{18}\: размера \:шрифта.\: (4\: mu)$ $f(x)=x^2\: +\: 3x\: +\: 2$
$Пробелы,\, эквивалентные\, \frac{3}{18}\, размера \,шрифта.\, (3\, mu)$ $f(x)=x^2\, +\, 3x\, +\, 2$
$Пробелы,\! эквивалентные\! -\frac{3}{18}\! размера \! шрифта.\! (-3 \! mu)$ $f(x)=x^2\!+\!3x\!+\!2$
