HDL FIFO

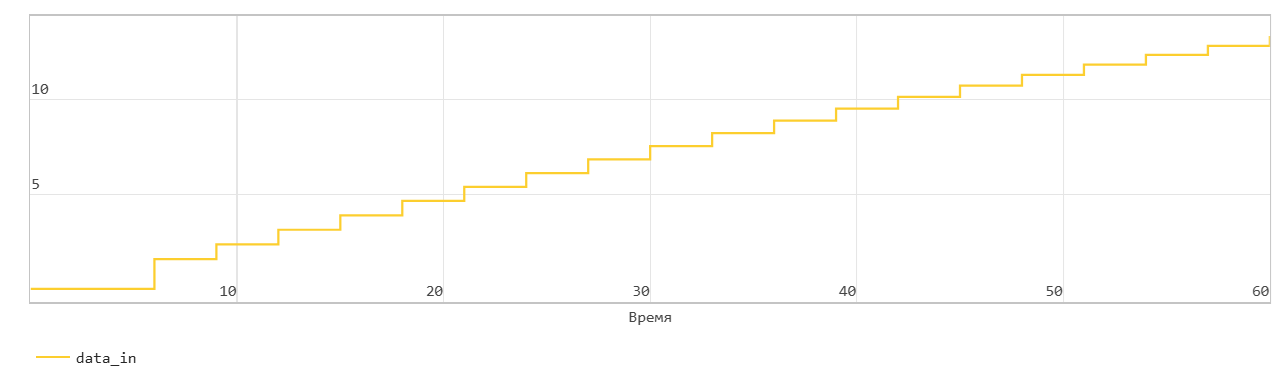

На этом рисунке показана операция записи. Входной порт Push выступает в качестве разрешающего сигнала для операции записи. На рисунке data_in обозначает этот сигнал.

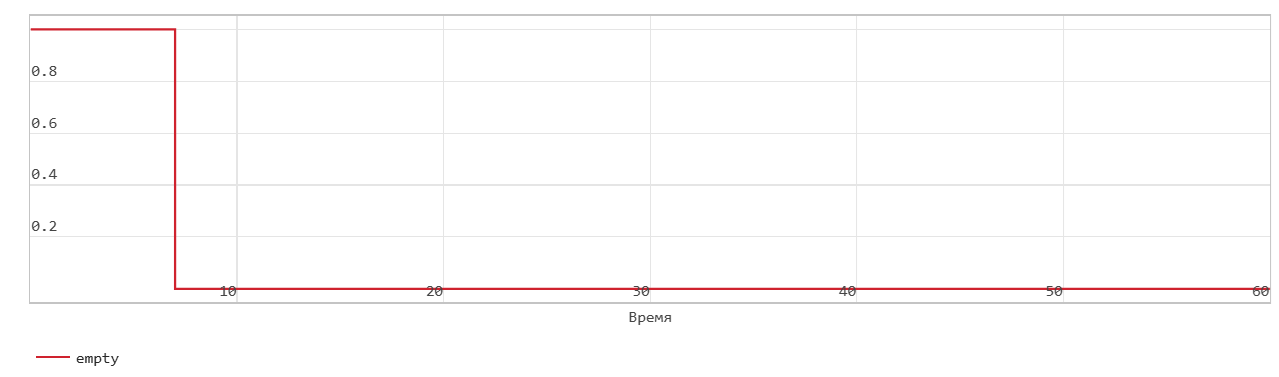

Когда сигнал data_in равен 0, блок не записывает данные в FIFO, а выставляет флаг Empty.

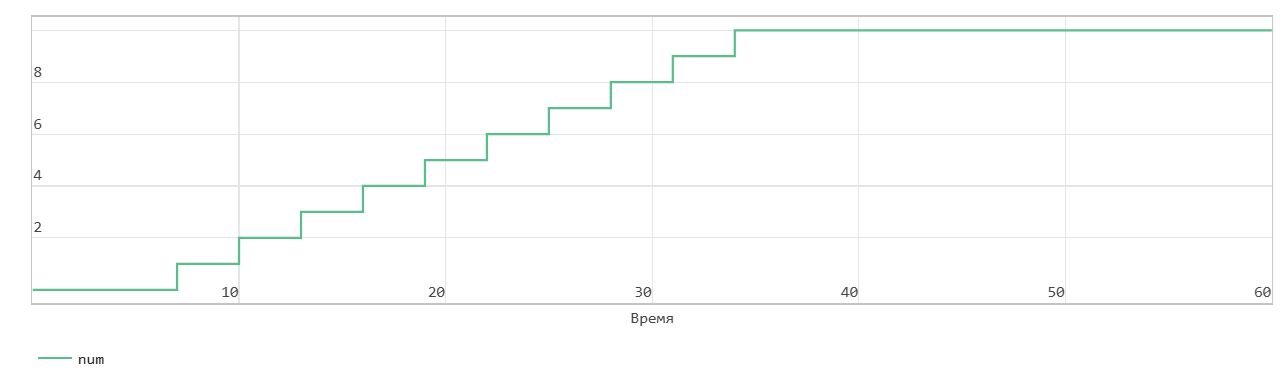

Когда сигнал data_in становится равным 1, блок переводит сигнал din на входном порту In в конец регистра FIFO на следующем временном шаге. Сигнал Num указывает на количество данных в регистре FIFO. Каждый раз, когда вы записываете данные в FIFO, сигнал Num увеличивается на 1. На временном шаге 6 data_in равен 1. На следующем временном шаге data_in равен 7, данные записываются в FIFO. Сигнал Num увеличивается на 1, а флаг Empty отменяется.

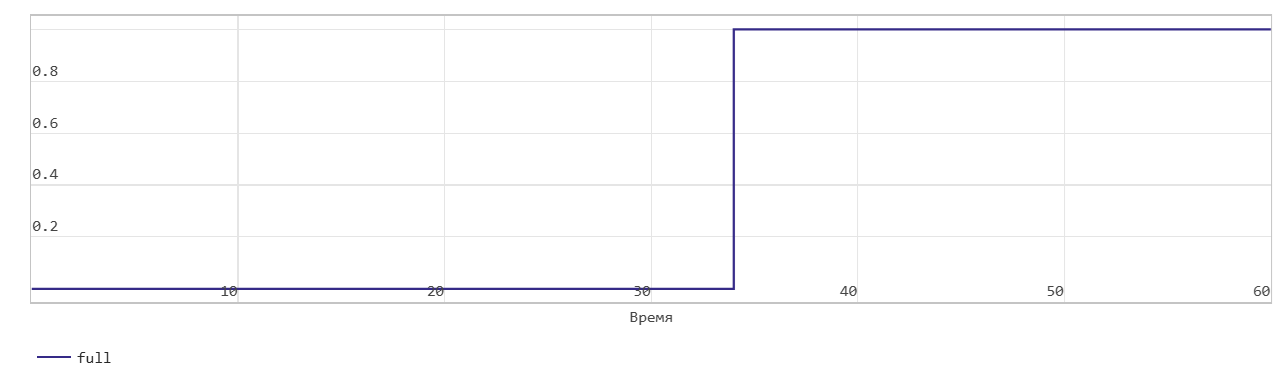

Этот FIFO использует размер регистра, указанный параметром Register size. По умолчанию размер регистра равен 10. На рисунке, когда сигнал Num становится равным 10 на временном шаге 34, подается сигнал Full. После того как сигнал Full становится равным 1, если вы записываете в FIFO больше данных, блок генерирует предупреждение.

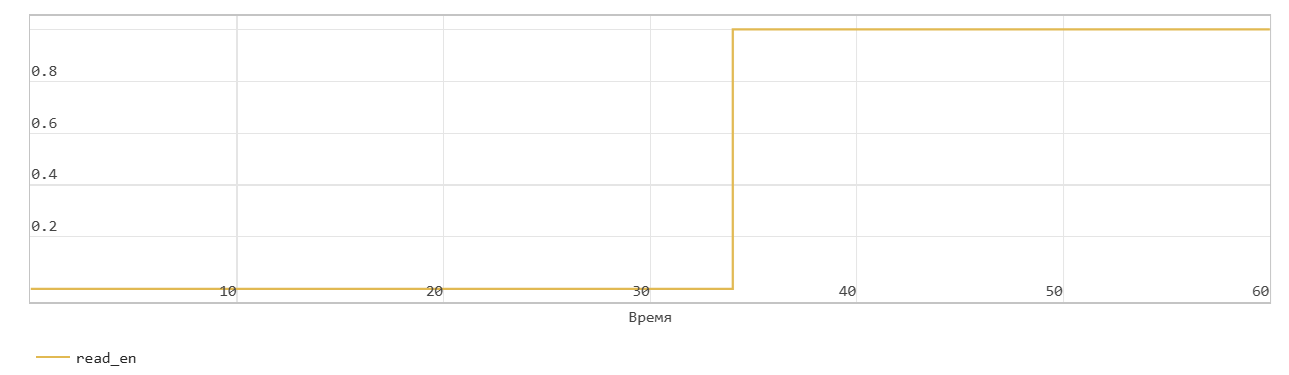

На этом рисунке показана операция чтения. Входной порт Pop выступает в качестве разрешающего сигнала для операции чтения. На рисунке read_en обозначает этот сигнал.

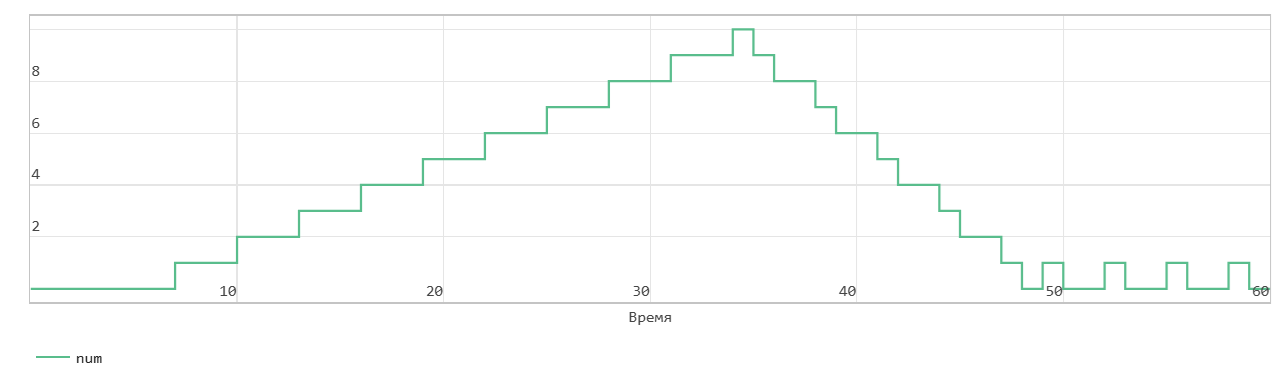

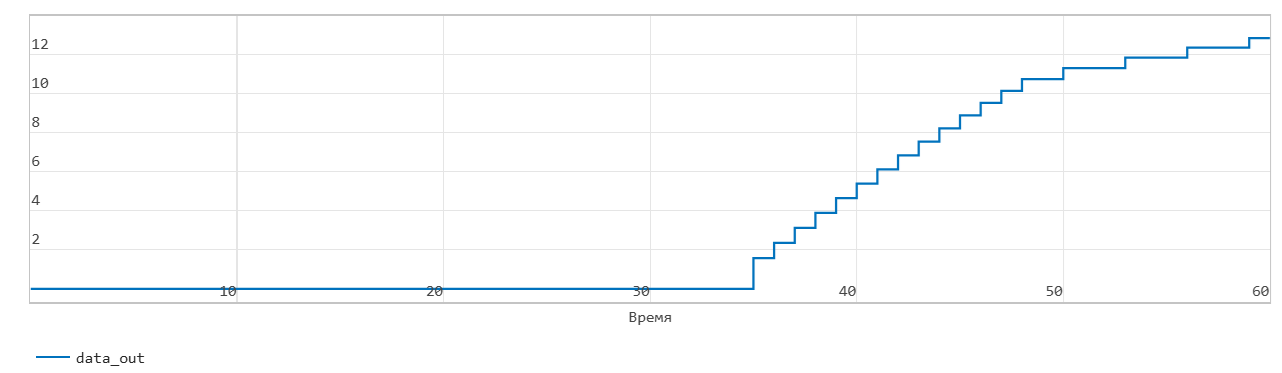

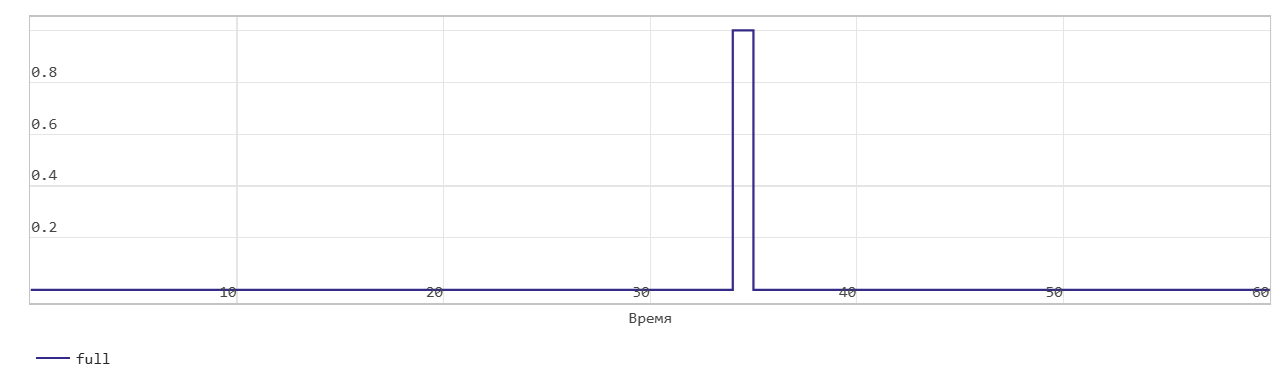

На рисунке показано, что когда сигнал read_en равен 1 на временном шаге 34, сигнал dout выводит самую старую запись в FIFO на следующем временном шаге 35. Флаг Full снят, сигнал Num уменьшается на 1, начиная с временного шага 35 по мере считывания данных из FIFO.

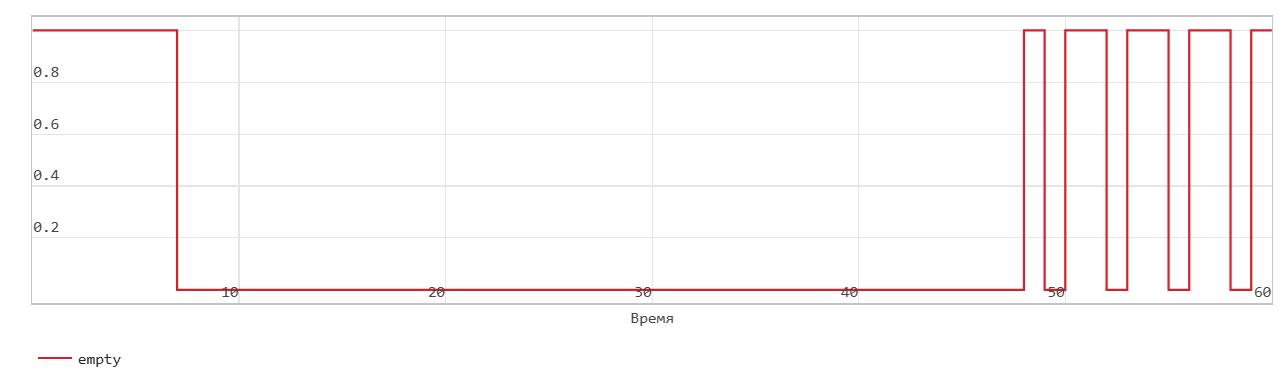

Когда сигнал Num становится равным 0, подается сигнал Empty. После того, как сигнал Empty станет равным 0, если вы считываете больше данных из FIFO, блок генерирует предупреждение.

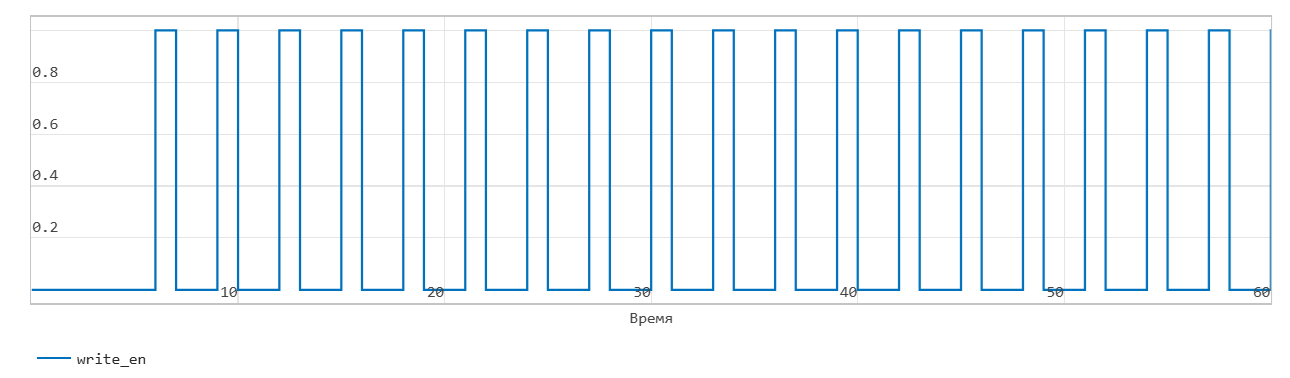

На этом рисунке показана операция записи, когда для параметра Mode установлено значение FWFT. Входной порт Push действует как разрешающий сигнал для операции записи. На рисунке write_en обозначает этот сигнал.

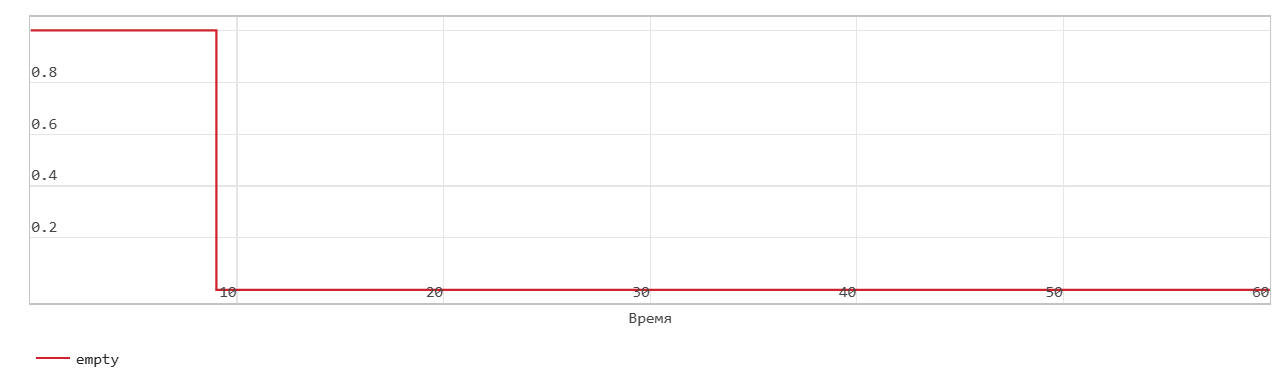

Когда сигнал write_en равен 0, блок не записывает данные в FIFO и выставляет флаг Empty.

Когда сигнал write_en становится равным 1, блок переводит значение сигнала din на входном порту In в конец регистра FIFO на следующем временном шаге. Сигнал Num указывает на количество данных в регистре FIFO. Каждый раз, когда вы записываете данные в FIFO, сигнал Num увеличивается на 1. На временном шаге 6, write_en равен 1. На следующем временном шаге 7, данные записываются в FIFO. Сигнал Num увеличивается на 1, а флаг Empty отменяется.

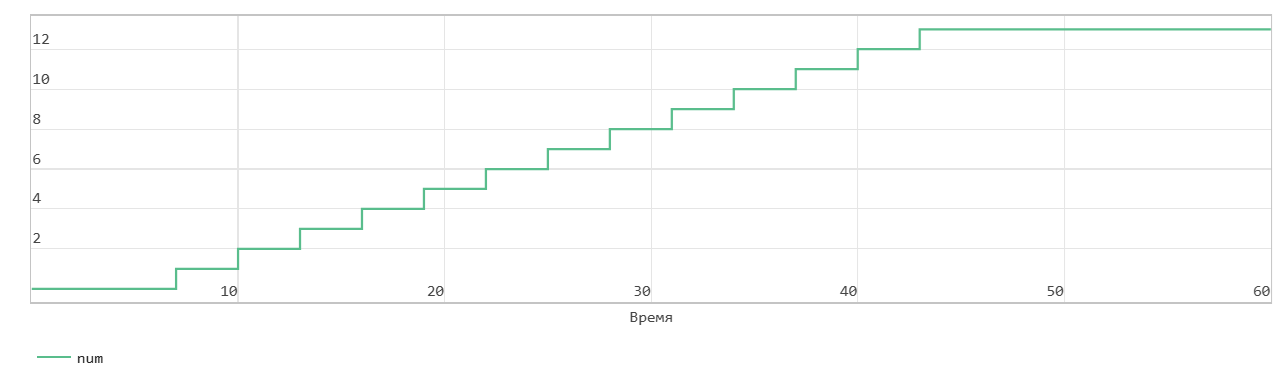

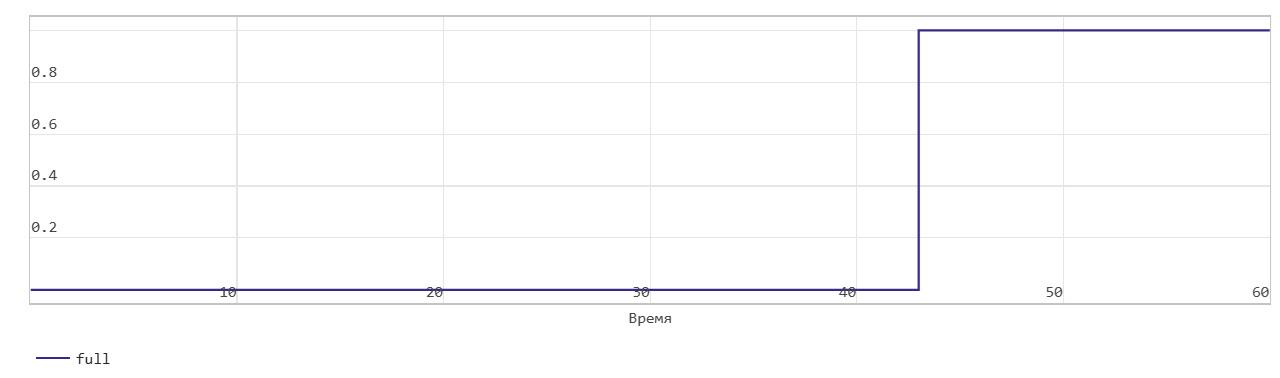

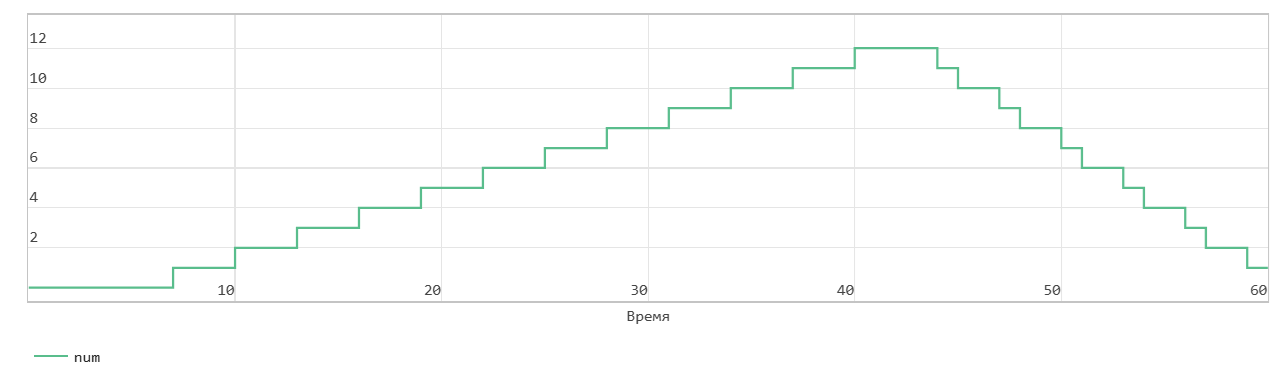

FIFO использует размер регистра, указанный параметром Register size. По умолчанию размер регистра равен 10. На рисунке, когда сигнал Num становится равным 13 на временном шаге 43, подается сигнал Full. В режиме FWFT FIFO может хранить еще 3 значений сверх своего заданного размера. После того, как сигнал Full становится равным 1, если вы записываете в FIFO больше данных, блок генерирует предупреждение.

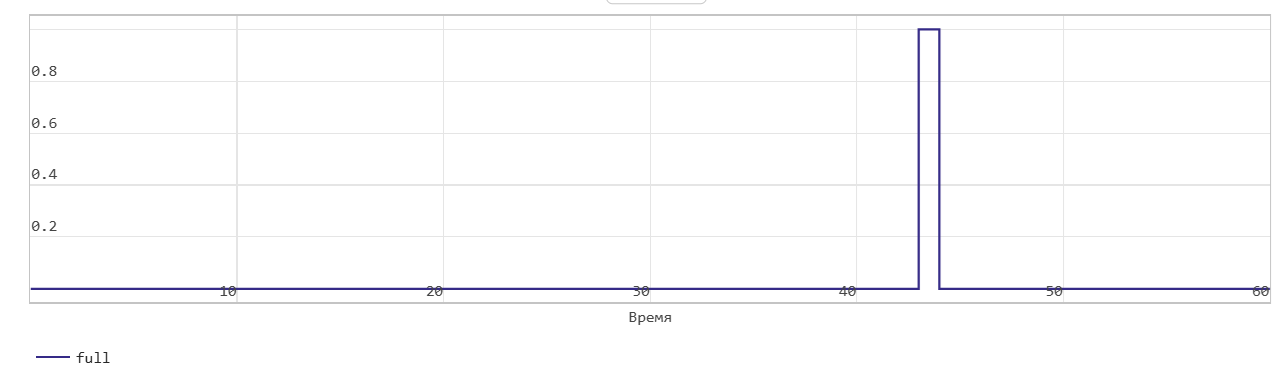

На этом рисунке показана операция чтения, когда для параметра Mode установлено значение FWFT. Входной порт Pop действует как разрешающий сигнал для операции чтения. На рисунке read_en обозначает этот сигнал.

В режиме FWFT первое значение, которое вы записываете в FIFO, попадает на выходной сигнал Out.

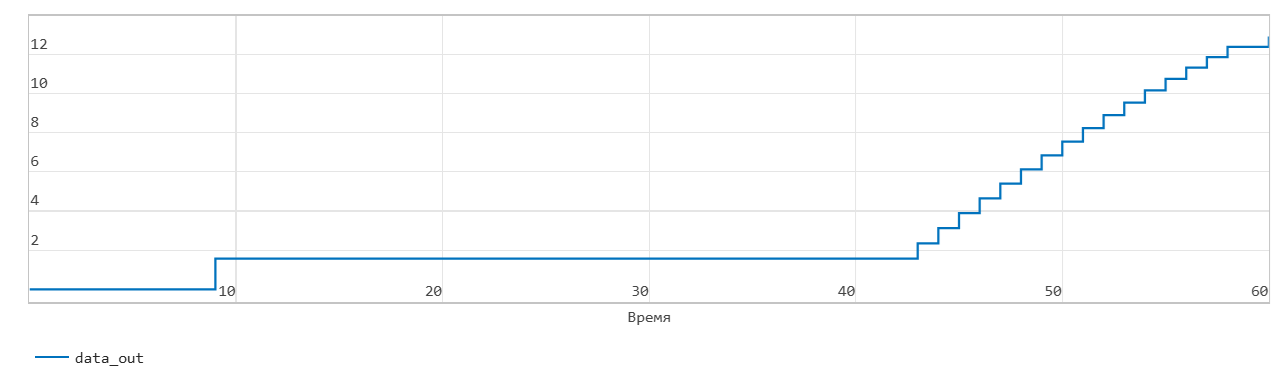

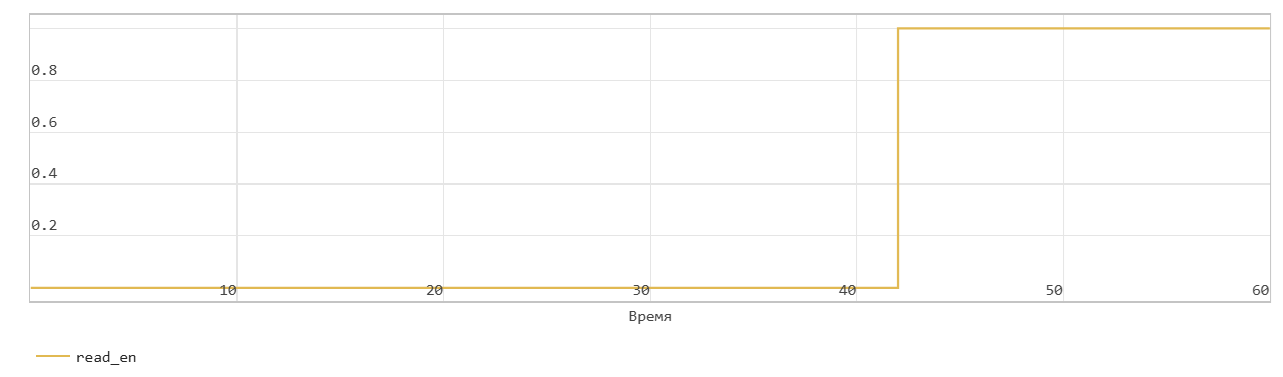

На рисунке read_en становится равным 1 на временном шаге 42, FIFO считывает первое значение сигнала data out на временном шаге 9. Вы можете использовать эту возможность, чтобы заглянуть вперед и увидеть данные, которые первыми были записаны в FIFO.

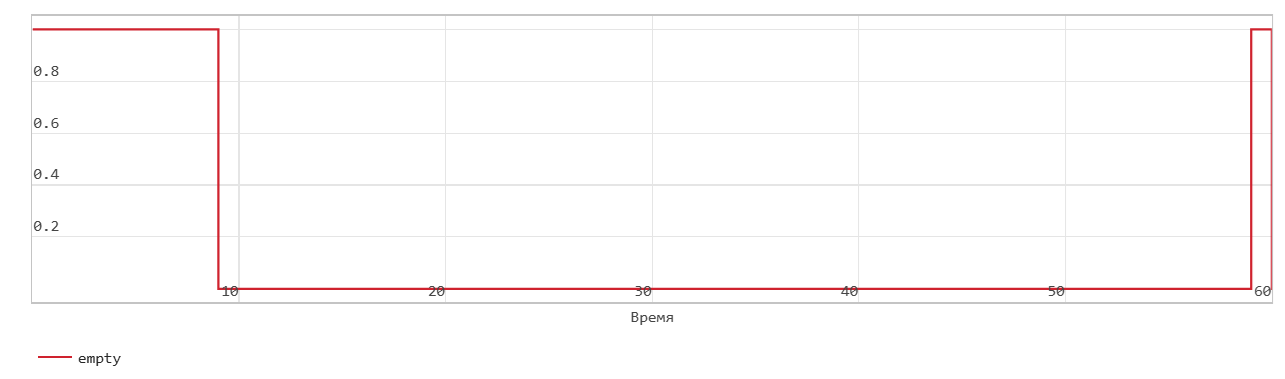

Когда сигнал Num становится равным 0, подается сигнал Empty. После того, как сигнал Empty становится равным 0, если вы считываете больше данных из FIFO, блок генерирует предупреждение.
